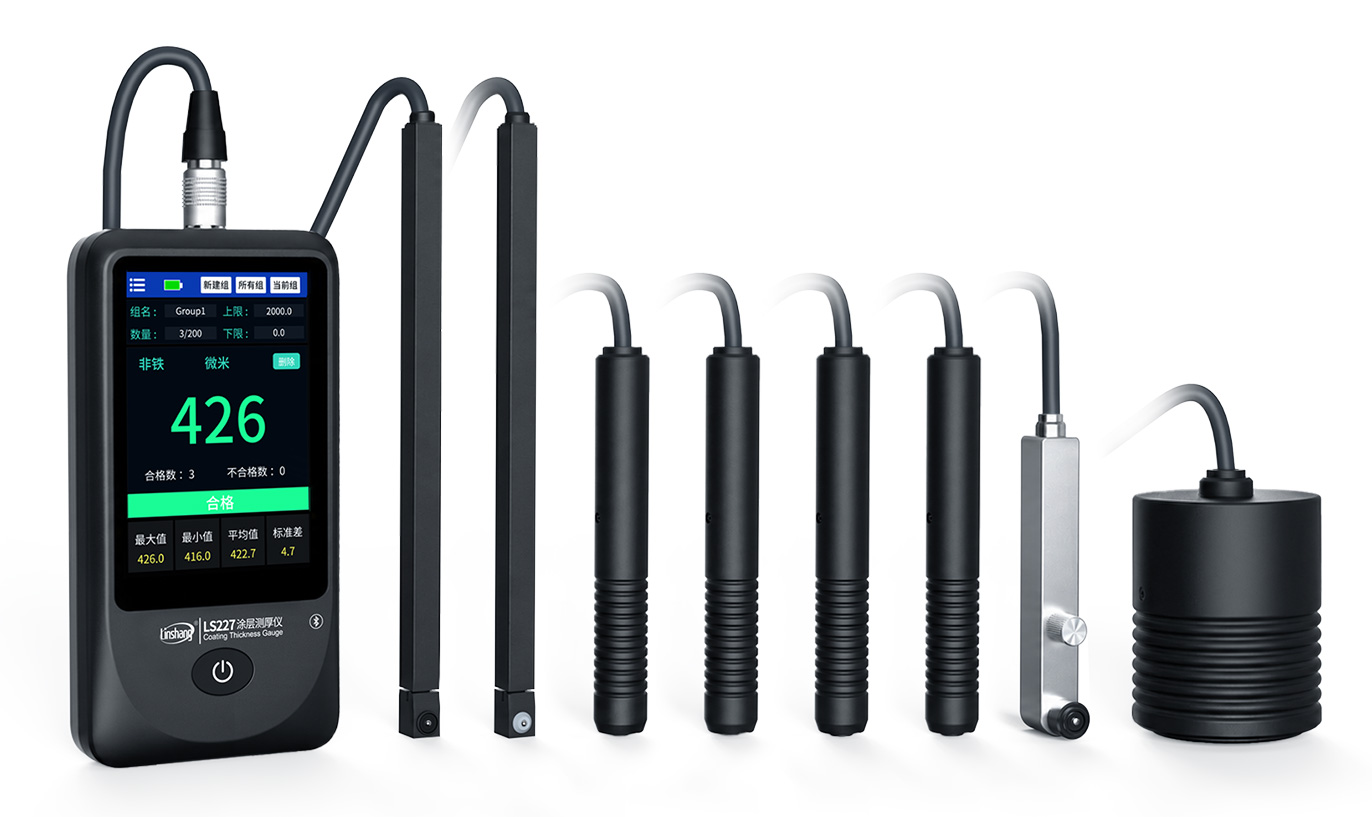

LS227涂层测厚仪采用分体式设计，由触摸屏主机和数字探头两部分组成。主机能够智能识别不同型号的探头，目前支持8种探头自由搭配使用。仪器可广泛应用于小工件、孔洞、管道内壁以及油漆、涂料等表面涂层厚度的测量，用户可以根据不同测试场景选择合适的探头进行测量。
LS227特点视频
产品应用
仪器配备有8款不同型号的探头可供选择，可根据被测材料的形状以及厚度进行选择，探头不标配需要单独购买。
| 编号 | 探头型号 | 量程 | 特点 |
|---|---|---|---|
| 1 | F600-X0 | 0-600μm | 铁基，直探头，超小测头，适用小工件上的薄镀层厚度测量 |
| 2 | NF1600-X0 | 0-1600μm | 非铁基，直探头，超小测头，适用小工件上的阳极氧化层测量 |
| 3 | FNF2000-X0 | 0-2000μm | 双基，直探头，常规量程，适用涂料、油漆厚度测量 |
| 4 | FNF5000-X0 | 0-5000μm | 双基，直探头，大量程，适用涂料、油漆厚度测量 |
| 5 | FNF20000-X0 | 10-20000μm | 双基，直探头，超大量程，适用防火涂层、涂料厚度测量 |
| 6 | FNF2000-X1 | 0-2000μm | 双基，90°直角探头，适用孔洞、狭缝上的涂镀层厚度测量 |
| 7 | F2000-X2 | 0-2000μm | 铁基，90°长杆探头，适用管内壁、细槽的涂镀层厚度测量 |
| 8 | NF2000-X2 | 0-2000μm | 非铁基，90°长杆探头，适用管内壁、细槽的涂镀层厚度测量 |

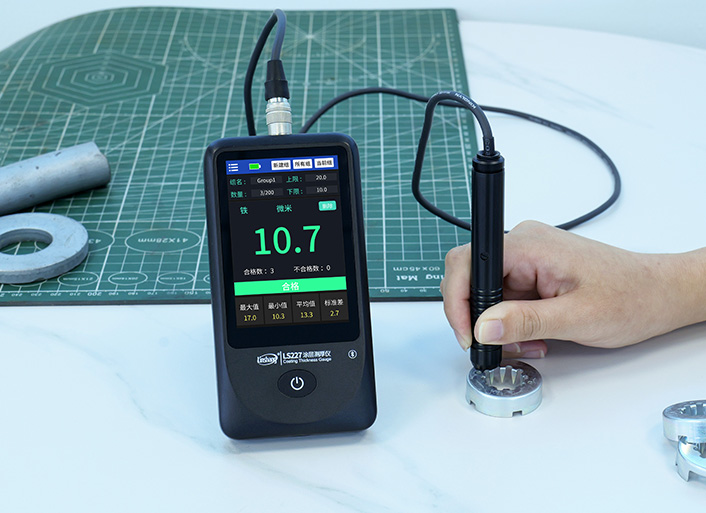

F600-X0探头实测

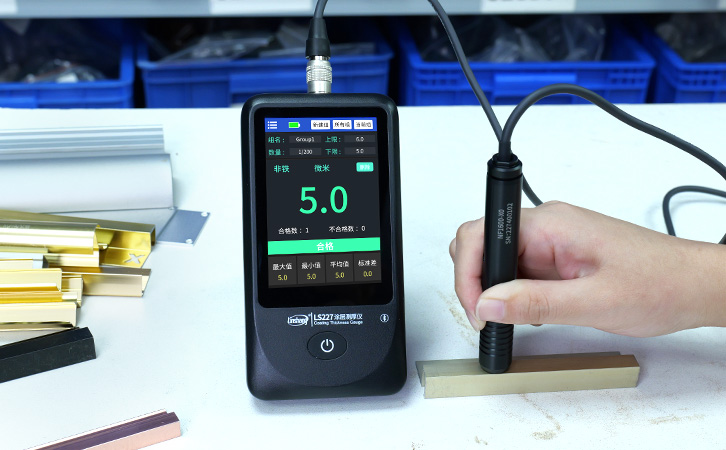

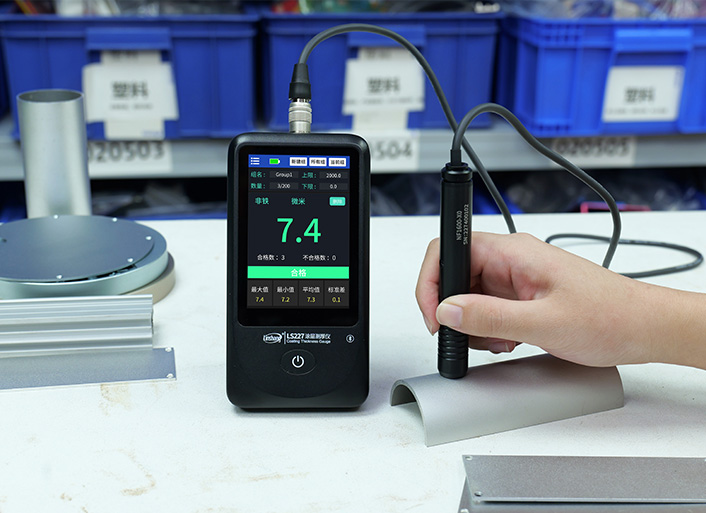

NF1600-X0探头实测

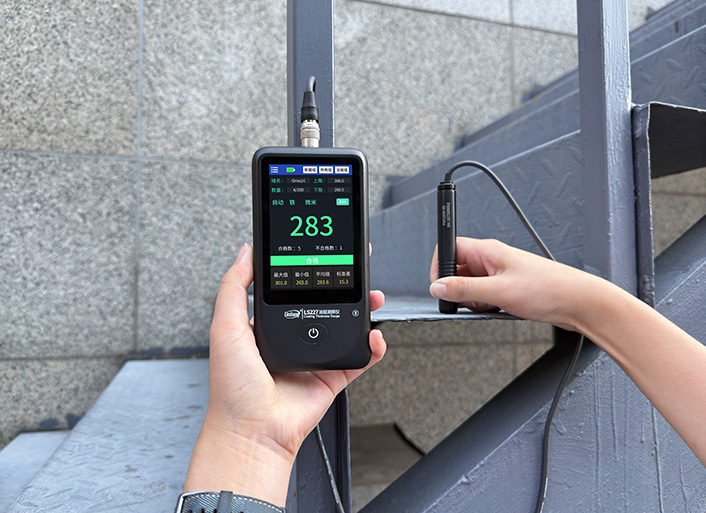

FNF2000-X0探头实测

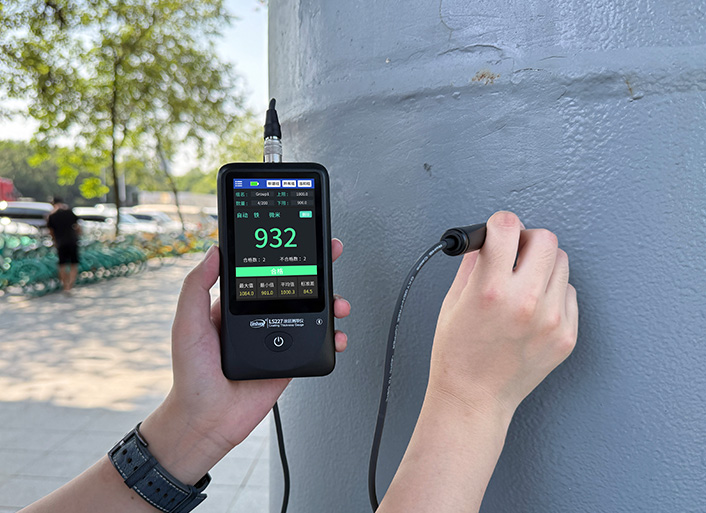

FNF5000-X0探头实测

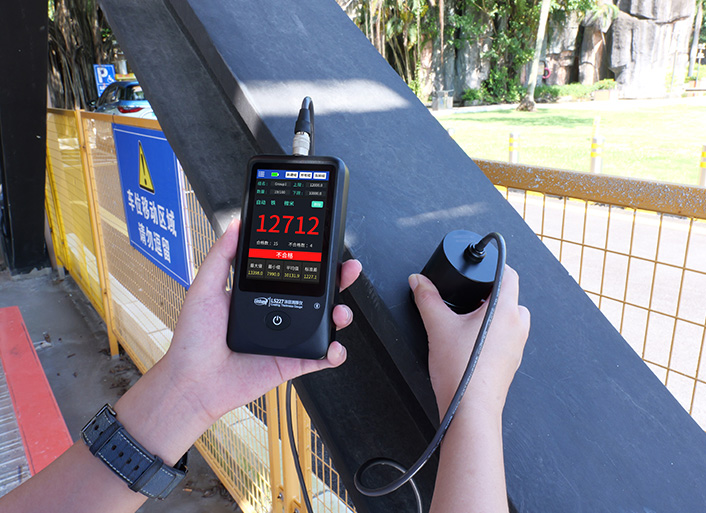

FNF20000-X0探头实测

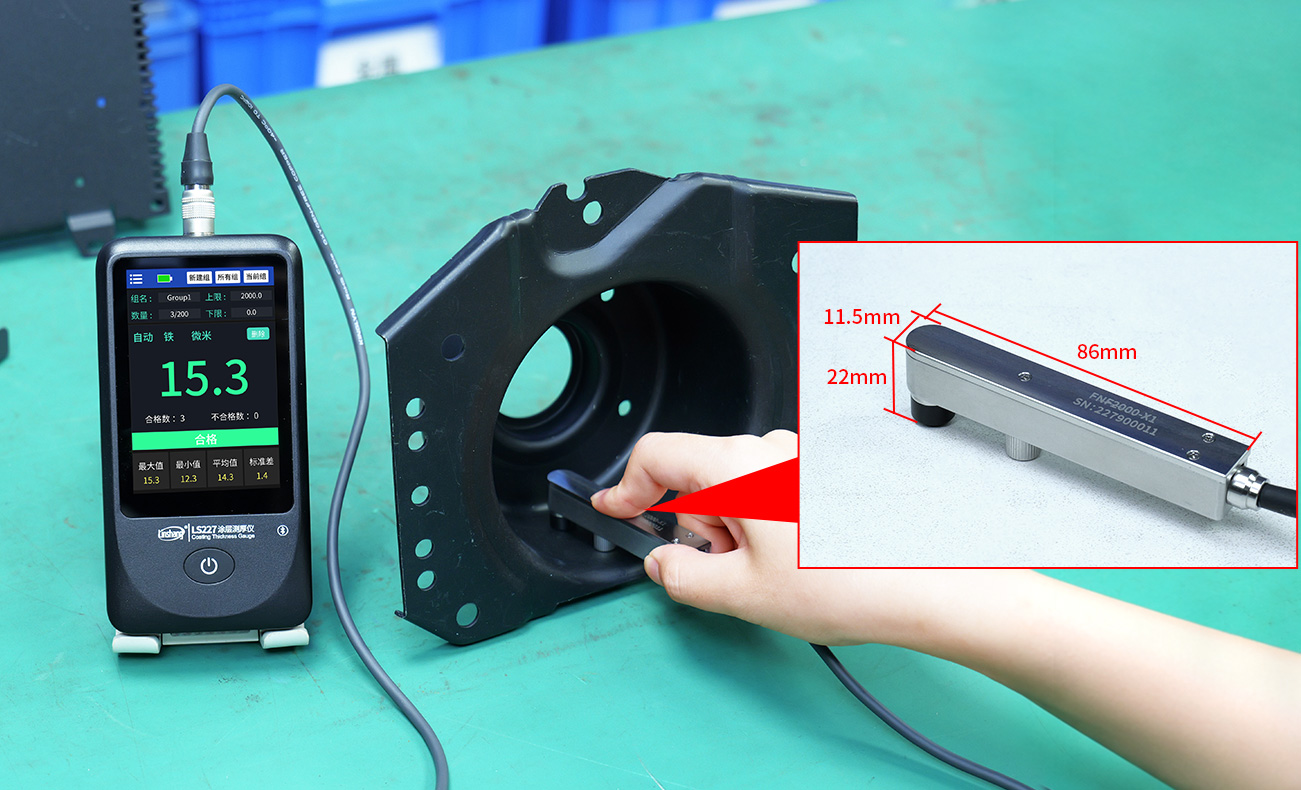

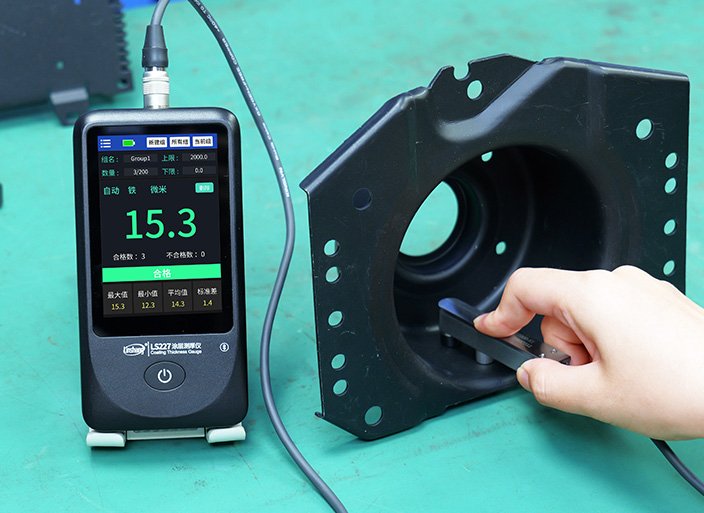

FNF2000-X1探头实测

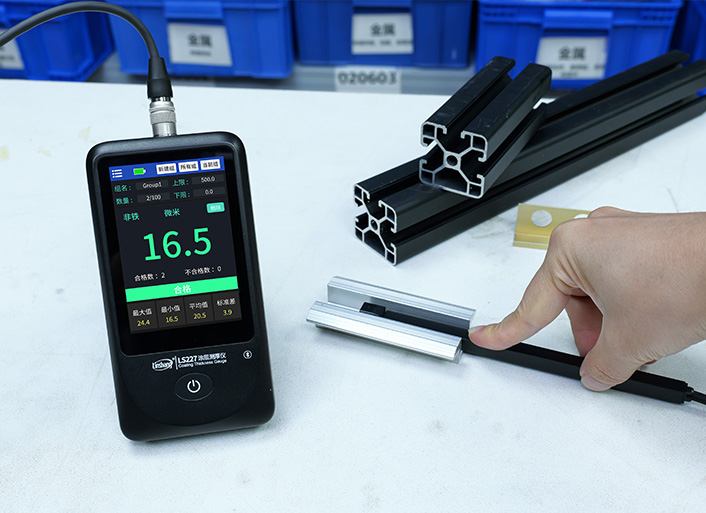

NF2000-X2探头实测

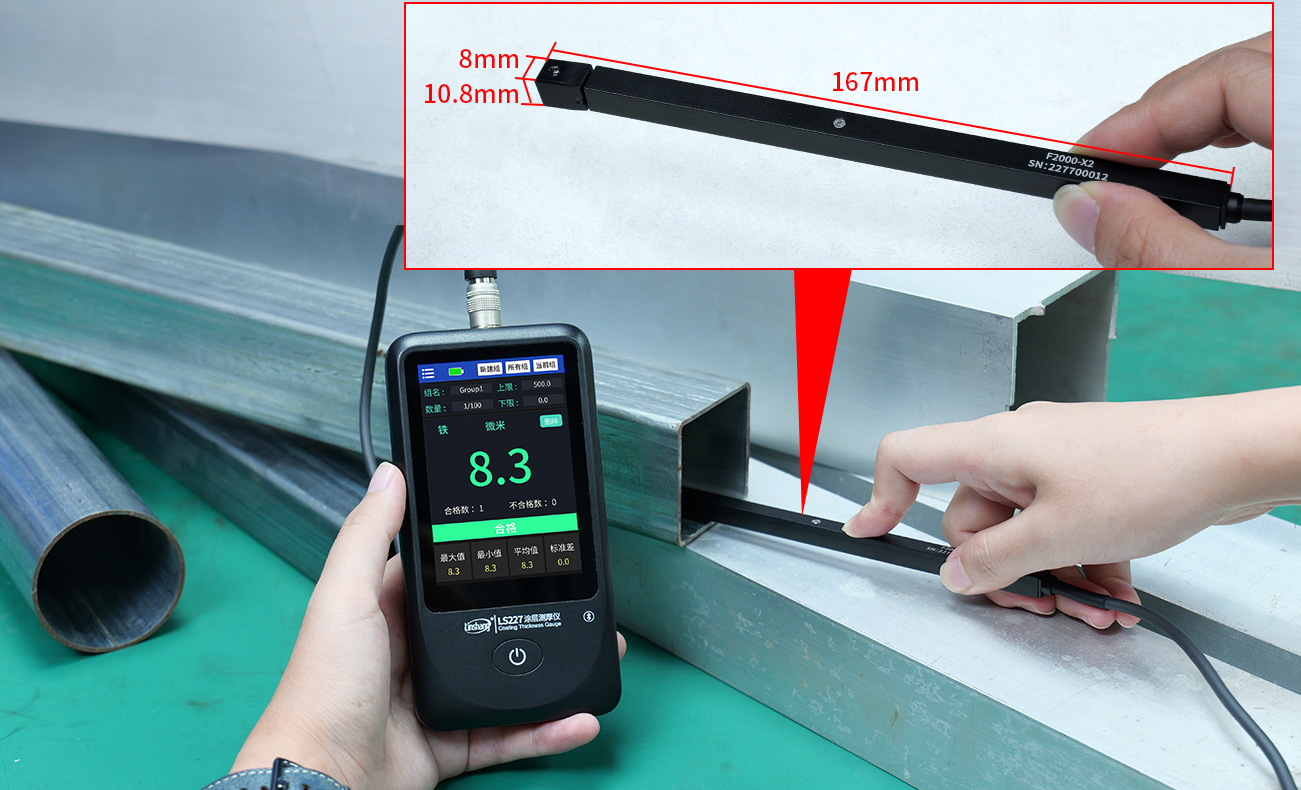

F2000-X2探头实测
产品参数
| 参数名 | 参数值 |
|---|---|
| 显示屏 | 480*320点阵IPS彩屏 |
| 电池电量 | 可充电锂电池3.7V@4000mAh |
| 工作温度范围 | 0℃-50℃ |
| 存储温度范围 | -20℃-60℃ |
| 单位 | μm / mm / mil / g/㎡ （注意：单位g/㎡为“镀锌克重”，锌密度为7.13g/cm³， 仅在接入F600-X0和F2000-X2探头时可选择使用） |
| 用户校准 | 支持零点校准，1点到5点校准 |
| 主机尺寸 | 141*71*22mm |
| 重量（含电池） | 约200g |
| 供电电压 | DC5V |
| 工作电流 | 160mA |
| 工作功耗 | 800mW |
探头参数
| 探头名称 | F600-X0 | NF1600-X0 |
|---|---|---|
| 探头类型 | 常规直型 | |
| 测量原理 | 磁感应 | 涡流感应 |
| 基体材料 | 铁磁性金属 | 非铁磁性金属 |
| 测量范围 | 0.0–600μm | 0.0–1600μm |
| 分辨率 | 0.1μm： (0μm-99.9μm)， 1μm：(100μm-600μm) |
0.1μm：(0μm - 99.9μm)， 1μm：(100μm - 1600μm) |
| 精度 | ±(2%H+0.3μm)五点校准，H为标准值 | |
| 时间间隔 | 1.5s（单次模式），0.4s（连续模式） | 0.4s |
| 最小基体厚度 | 0.1mm | 0.03mm |
| 最小曲率半径 | 凸面1.5mm | |
| 探头尺寸 (不包括连线) |
长105mm*直径15mm | |
| 探头重量 | 约55g | |
| 探头名称 | F2000-X2 | NF2000-X2 | FNF2000-X1 |
|---|---|---|---|
| 探头类型 | 90°长杆 | 90°直角 | |
| 测量原理 | 磁感应 | 涡流感应 | 磁感应/涡流感应 |
| 基体材料 | 铁磁性金属 | 非铁磁性金属 | 铁磁性金属/非铁磁性金属 |
| 测量范围 | 0.0–2000μm | ||
| 分辨率 | 0.1μm：(0μm - 99.9μm)， 1μm：(100μm - 2000μm) |
||
| 精度 | H<1000μm：±(2%H+1μm) ，H≥1000μm：±3%H(五点校准，H为标准值) | ||
| 时间间隔 | 0.6s | 0.4s | 0.8s |
| 最小曲率半径 | 平直 | 凸面3mm | |
| 最小基体厚度 | 0.2mm | 0.05mm | Fe:0.2mm/NFe:0.05mm |
| 探头尺寸 (不包括连线) |
长167mm*宽8mm*高10.8mm | 长86mm*宽11.5mm*高22mm | |
| 探头重量 | 约46g | 约80g | |
| 探头名称 | FNF2000-X0 | FNF5000-X0 | FNF20000-X0 |
|---|---|---|---|
| 探头类型 | 常规直型 | 超大量程直型 | |
| 测量原理 | 磁感应/涡流感应 | ||
| 基体材料 | 铁磁性金属/非铁磁性金属 | ||
| 测量范围 | 0.0–2000μm | 0.0–5000μm | 10.0–20000μm |
| 分辨率 | 0.1μm：(0μm - 99.9μm)， 1μm：(100μm - 2000μm) |
0.1μm：(0μm - 99.9μm)， 1μm：(100μm - 5000μm) |
0.1μm：(10μm - 99.9μm)， 1μm：(100μm - 20000μm) |
| 精度 | H<1000μm：±(2%H +1μm)， H≥1000μm：±3%H(五点校准，H为标准值) |
H<1000μm：±(2%H +1μm)， 1000μm≤H<3000μm：±3%H， H≥3000μm：±5%H (五点校准，H为标准值) |
H<15000μm：±(3%H +2μm)， H≥15000μm：±5%H (五点校准，H为标准值) |
| 时间间隔 | 0.8s | ||
| 最小曲率半径 | 凸面3mm | 凸面30mm | |
| 最小基体厚度 | Fe:0.2mm / NFe:0.05mm | Fe:2mm / NFe:1mm | |
| 探头尺寸 (不包括连线) |
长105mm*直径15mm | 长71mm*直径50.5mm | |
| 探头重量 | 约52g | 约216g | |
产品特点
多探头可选，适用于各种场合
可插拔式的探头设计，一台主机可自由搭配不同的探头进行使用，方便在各种场合下测试。
超小测头，测量小工件专用
主机搭配超小测头使用，能轻松测量小工件或异形材料上的涂层厚度。
90°直角探头，铁铝两用
探头采用90°直角设计，在测量孔洞、狭缝处的涂镀层厚度时更加的简单方便，是一款铁铝两用的探头。
采用90°长杆探头设计
90°长杆探头适用于一般探头难以到达的地方，如管道内壁，细槽处的涂层厚度测量。
20000μm超大量程设计
探头量程范围可达20000μm，并且铁铝两用，对于大厚度涂层也能轻松测量。
触屏操作更简单
主机采用3.5英寸大触摸屏设计，操作起来简单又方便。
品质好，精度高
仪器测量精度高、重复测试偏差小，可稳定通过国家权威计量院的计量检定。
数字探头抗干扰
采用了先进的数字探头技术，数字信号处理直接在探头内部完成，确保探头不易受到外界干扰，并提供优良的测试精度。

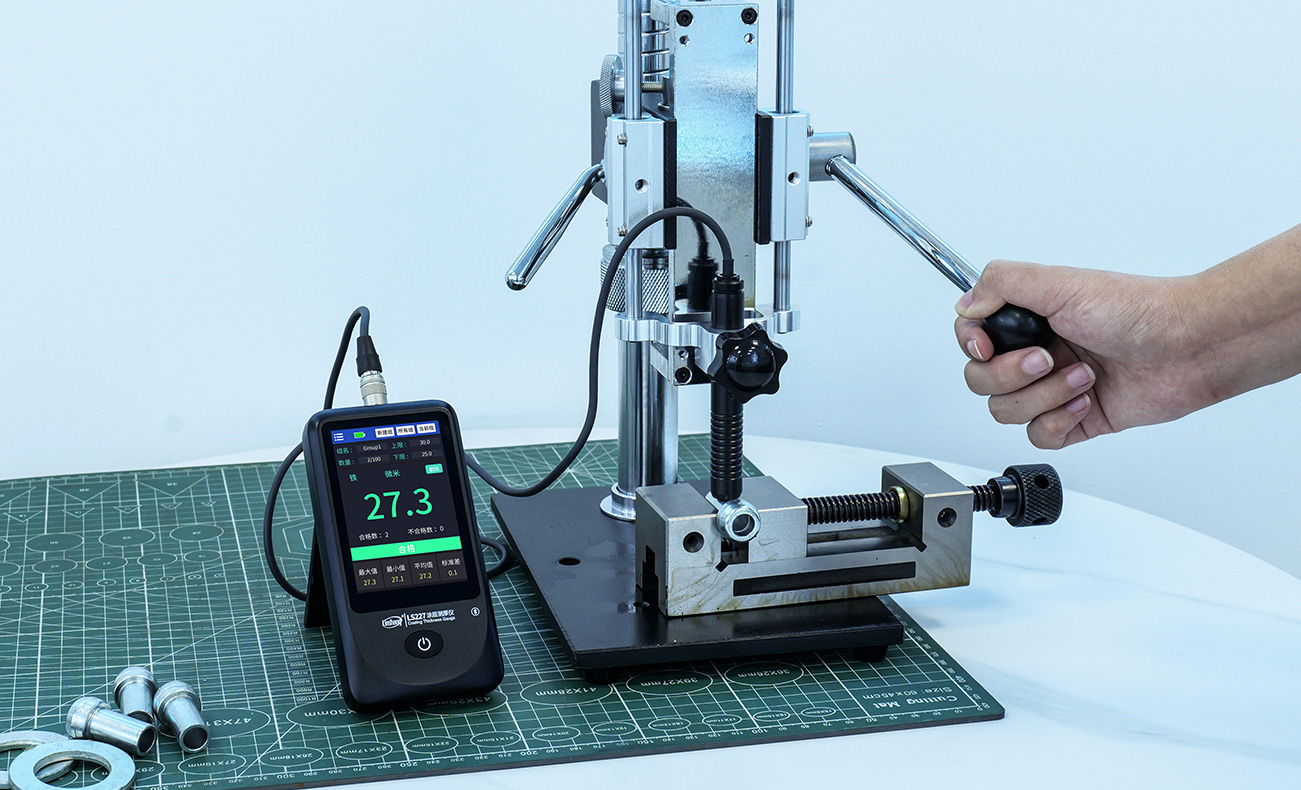

搭配手压机架，实现精准测量
配有专用的手压测试机架供用户选购，可以使测量更方便，还能消除人为因素带来的测量误差。
（仅F600-X0探头、NF1600-X0探头、FNF2000-X0探头、FNF5000-X0探头支持机架测试）

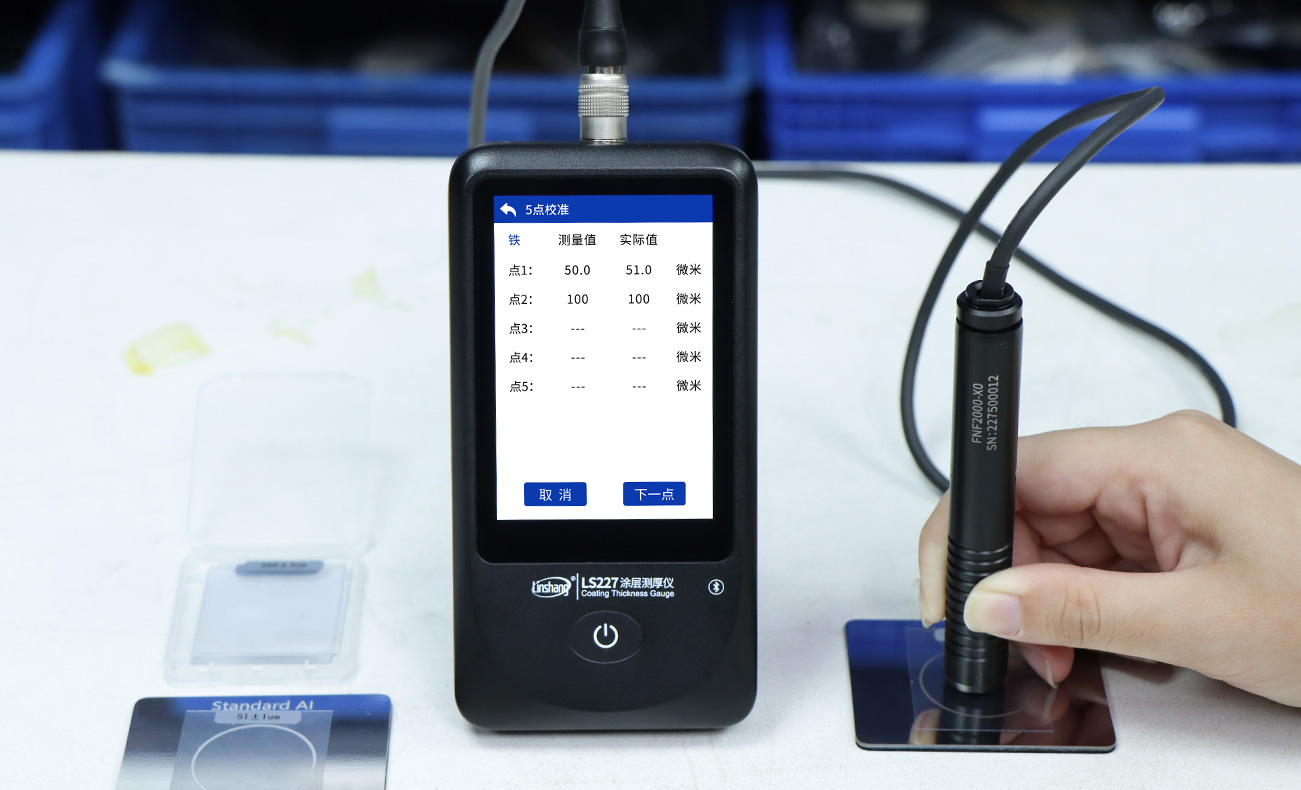

支持多点校准，适应复杂检测
支持1-5点校准，可依据标准片或实际工件来修正曲线，确保高精度测量，复杂检测也能轻松适应。
智能统计，无需手动计算
智能统计测量数据的最大值、最小值、平均值和标准差，无需再手动进行计算。
QC检测，自动判定合格情况
仪器具有QC检测功能，通过设置上下限的厚度阈值，测试时会自动判定厚度是否合格。

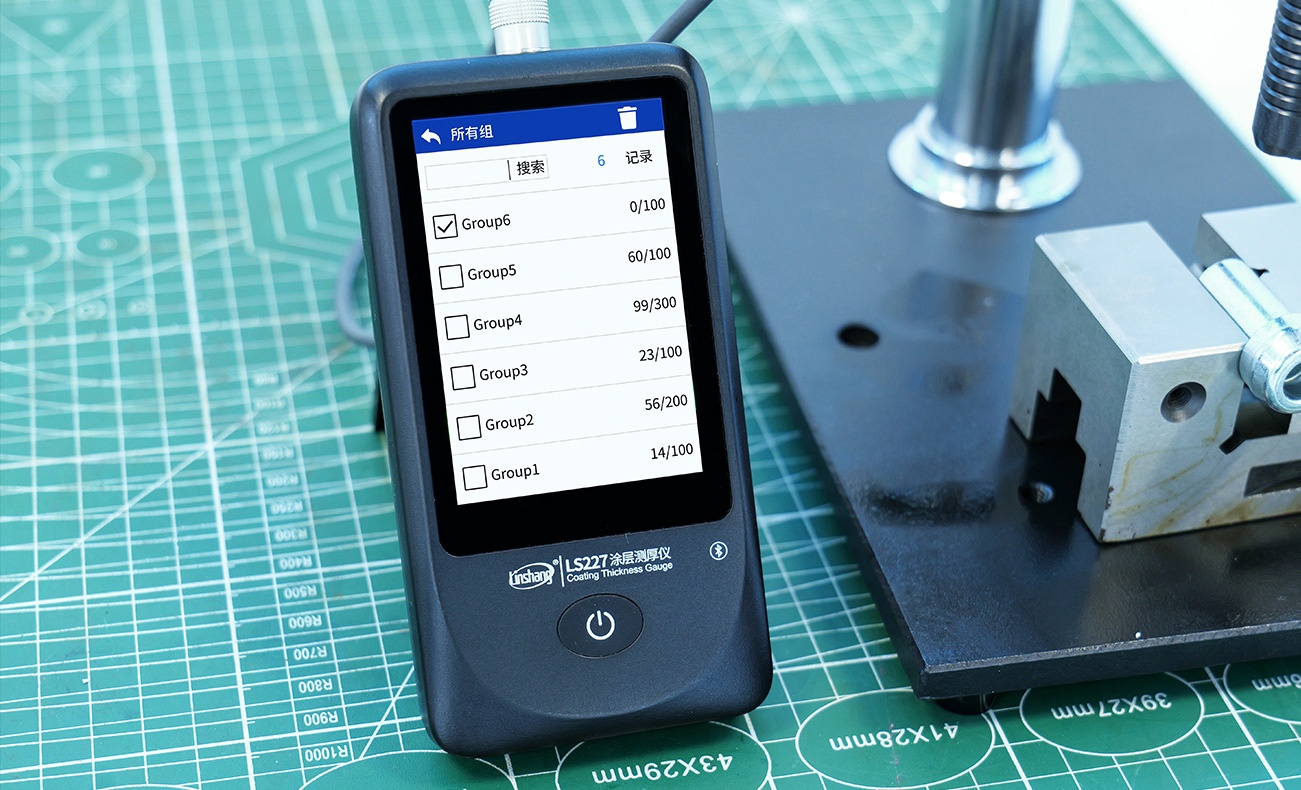

分组存储，数据查看更方便
具有分组功能，方便测试不同的样本并存储数据，最大可创建100个数据组，每个数据组的测量数量可任意设置，最多可设置10000条数据。

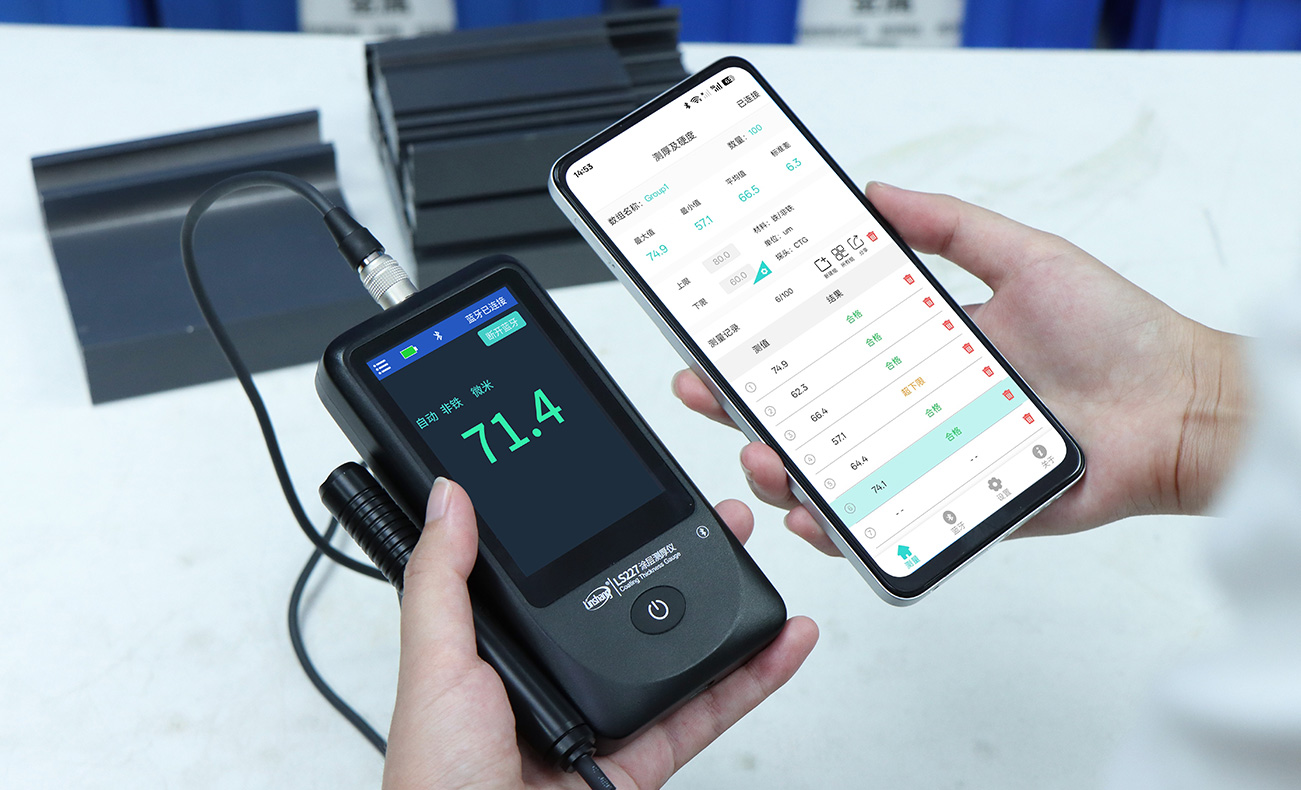

手机APP功能更丰富
可以连接APP使用，在APP上进行数据保存或分享。
搭配PC软件，数据管理更方便
搭配PC软件使用，用户可轻松保存测试的数据，方便进行数据管理及分析。
开启连续测量，让测量更高效
测量单位有微米、密尔、毫米可切换
可充电锂电池，续航持久
产品视频
LS227操作视频
APP/PC软件操作视频
软件下载
1、手机APP软件安装
仪器支持仅安卓操作系统7.0版本及更高版本。可以通过以下途径安装：
1) 用手机扫描仪器上的二维码，按提示下载并安装。
2) 点击安装APP 点击下载。
2、电脑PC软件安装
仪器通过USB连接电脑，可以使用测厚仪PC软件。（PC软件仅支持Windows操作系统）可通过以下途径安装：
1) 下载软件 到本地，解压后直接运行即可

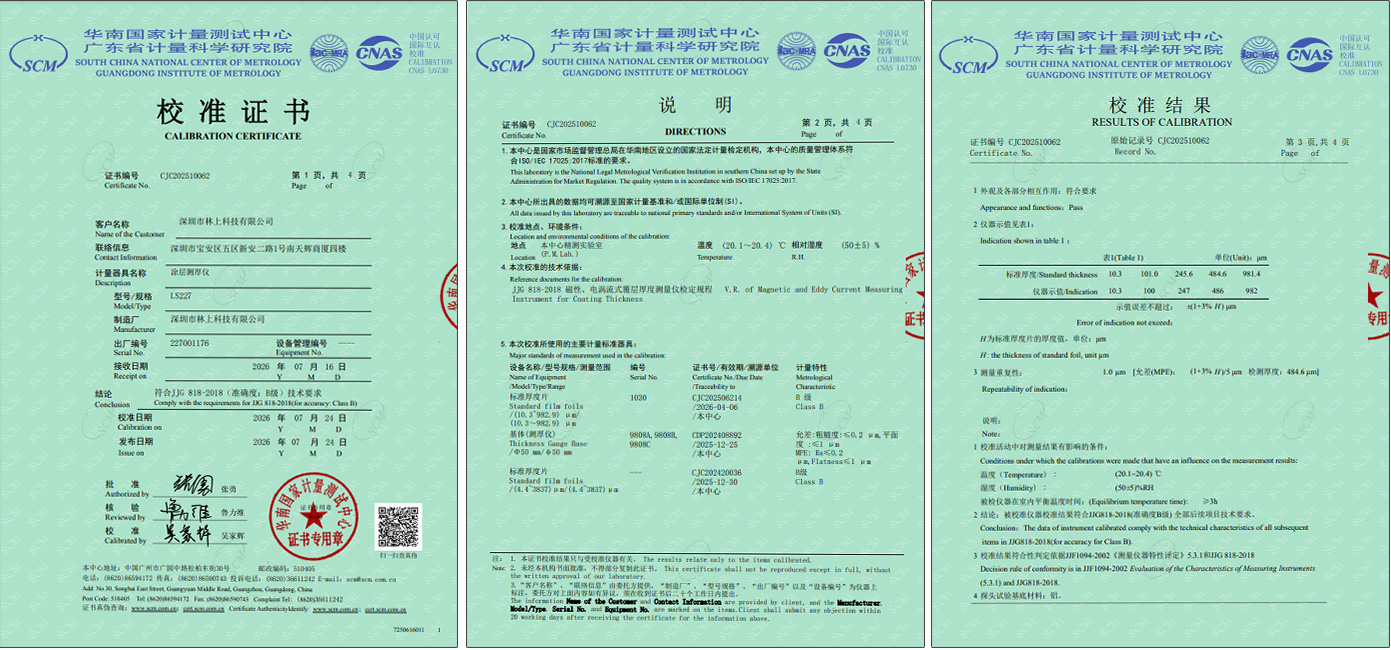

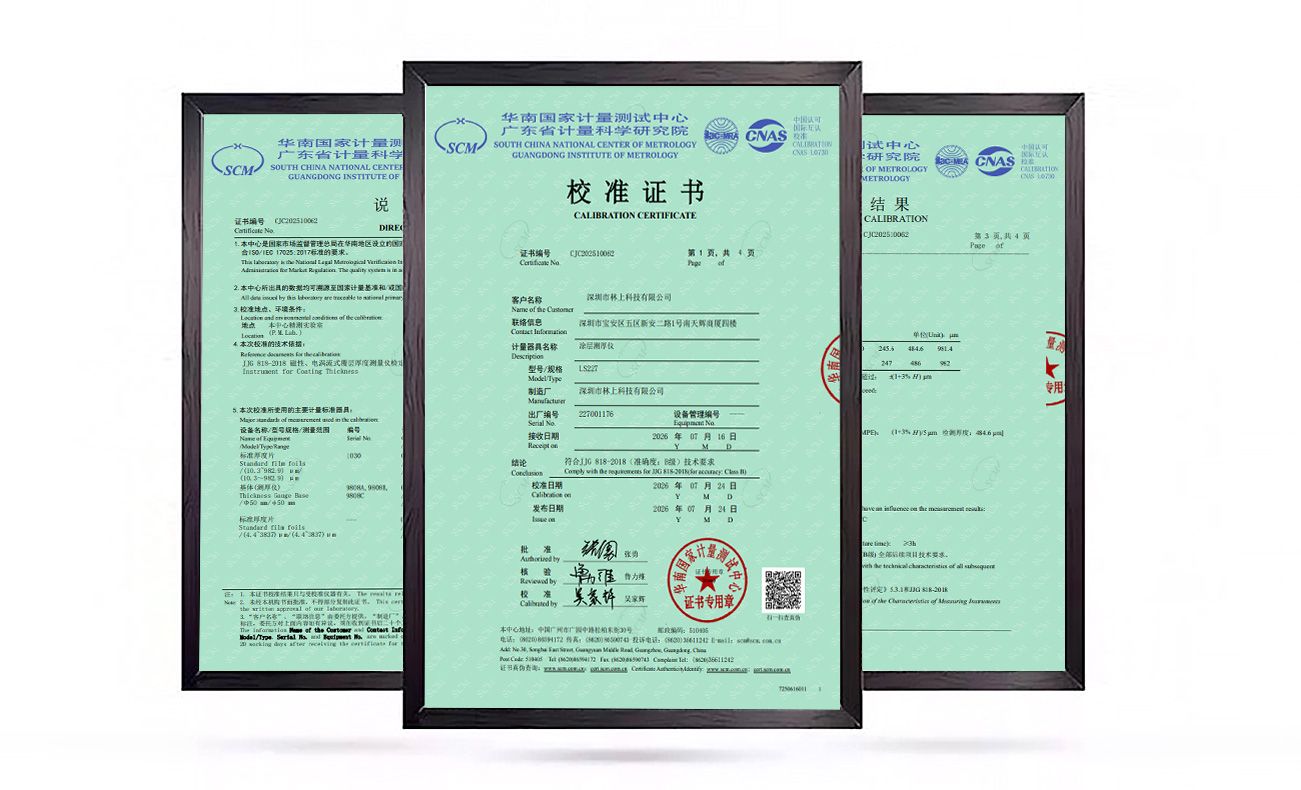

相关标准及资质
林上多探头涂层测厚仪符合以下相关标准：
GB/T 4956-2025 磁性基体上非磁性覆盖层厚度测量-磁性法
GB/T 4957-2025 非磁性基体金属上非导电覆盖层厚度测量-振幅敏感涡流法
DIN EN ISO 2808 涂料和清漆漆膜厚度的测定
JJG-818-2018 磁性、电涡流式覆盖厚度测量仪检定规程
