布氏硬度计的原理、应用与优缺点解析

布氏硬度计是一种精度比较高的硬度测试方法，也是所有硬度试验中压痕最大的，它可以反映出材料的综合性能，并且不受试样组织显微偏析和成分不均匀的影响。因此在工业检测中应用非常广泛，本文将为大家介绍布氏硬度计的原理、计算公式、球径及载荷比的选择、适用的材料以及优缺点。

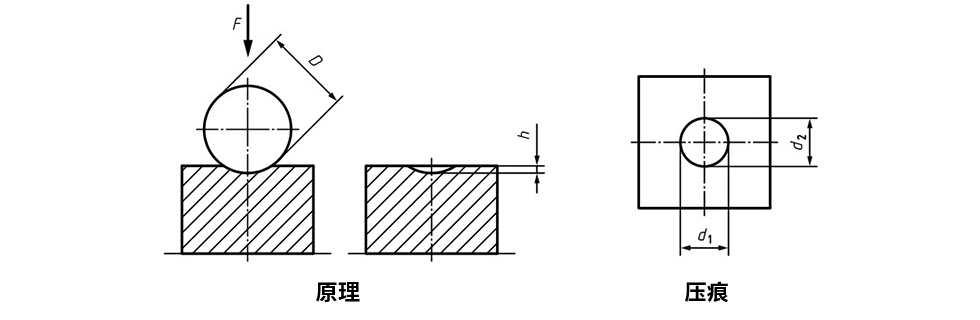

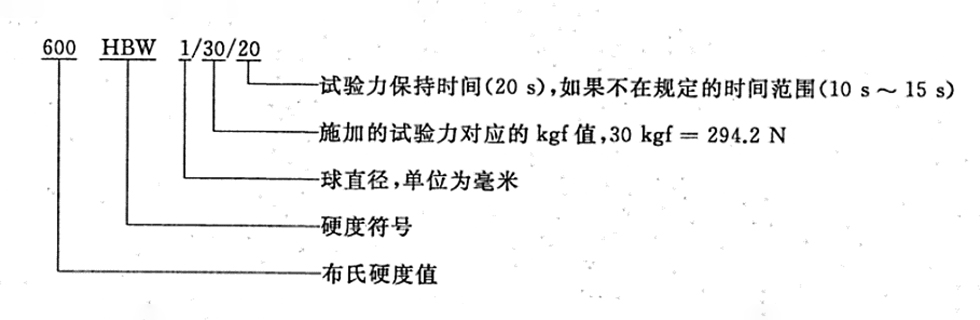

标准的压头直径有：10mm，5mm，2.5mm，1mm；

“0.102F/D²”比值有：30，15，10，5，2.5，1

常用的标准比值选择：

0.102F/D²=30：普通碳钢、45#钢、调质钢、灰铸铁、球墨铸铁、铝合金等，标准通用比值，适用于大多数金属材料和机械结构件；
0.102F/D²=15：中低硬度钢、退火钢、黄铜、青铜、低硬度铝合金等，用于中硬度材料或相对薄壁工件，压痕适中，避免穿透或影响结构；
0.102F/D²=10：纯铝、软铜、软黄铜、低强度铝合金、退火有色金属等软质金属检测，压痕较浅，适合薄件或表面敏感材料；
0.102F/D²=5：软铅、软锡、部分低密度合金、聚合物材料等超软材料或表层测试，避免过大压痕造成破坏；
0.102F/D²=2.5：超软铅、超软锡、低密度轻金属、柔性聚合材料等极软材料或科研材料检测；
0.102F/D²=1：超纯铅、超软锡、橡胶、特殊低硬度复合材料等超低硬度检测，主要用于实验或特殊材料分析；

压头直径的选择主要取决于试样的厚度和大小。工业通常使用10mm压头，当试样较小或薄时，根据需求选择较小的压头，但同时必须相应减小试验力，以保持F/D²比值不变。

布氏硬度计适用于尺寸较大的中低硬度（通常在8~650HBW之间）金属材料的测量。由于它大直径压头、高试验力、大压痕的特点，尤其适合测量有粗晶粒、质地较软、组织不均匀的金属，例如退火状态下的中低碳钢、铸铁、铸钢、有色金属如铝、铜、青铜及其合金。

试样厚度应至少为压痕平均深度的8倍，保证测试后试样背面不出现变形。

表面粗糙度不大于1.6 μm，避免影响压痕直径测量的准确性。

优势：

压痕大，能反映材料在较大范围内的平均硬度，结果可靠，重复性好；
能测量粗晶粒和不均匀材料的综合平均硬度，非常适合测量铸件、锻件等；
不受细微结构影响，对试样表面粗糙度要求相对维氏硬度计较低；
对于钢和铸铁材料，硬度值和抗拉强度具有近线性关系，易于换算。

劣势：

施加巨大压力需要时间，测试效率较低；
压痕明显，属于破坏性检测，会明显损坏工件外观；
巨大试验力会压透薄板或导致小零件变形，不适合薄或小工件；
不适于高硬度材料的材料，如果材料硬度过高，巨大试验力会使金属压头变形；
测试不同金属（如软金属和钢材）使用不同的试验条件，结果不能直接进行比较。

总的来说，布氏硬度计凭借其独特的大压痕特性和较高精度，至今仍在机械制造、材料检测和质量控制中应用广泛，尤其适合铸件、锻件及中低硬度金属材料的综合性能评估。尽管存在效率低、压痕大等不足，但合理选择球径与载荷条件，结合其他硬度测试方法（如维氏硬度、洛氏硬度），可以更全面地反映材料的力学性能。对于工程师和科研人员来说，正确理解布氏硬度计的应用场景和限制条件，将有助于在实际检测中做出更科学的判断与选择。
