林上LS216塑料涂层测厚仪应用方案：非金属基材喷涂厚度怎么检测

塑料涂层测厚仪的选型，不能只看“能不能读数”，更要看它是否适合汽车塑料件、家电外壳、电子产品外壳、塑胶喷涂件、玩具、包装材料和复合材料这类非金属基材。很多现场遇到的问题并不复杂：喷漆件外观已经合格，但客户图纸或企业内控文件要求核查涂层厚度；传统磁性测厚仪、电涡流测厚仪在塑料基材上无法按金属底材逻辑使用；切片检测又会破坏样件，不适合每批次巡检。林上LS216超声波测厚仪的应用价值，正是放在这类非金属涂层厚度检测场景中来看。

以汽车内饰塑料件为例，门板装饰件、仪表台饰条、空调出风口、按键面板、后视镜外壳等部件常见 ABS、PC、PP 或改性塑料。喷涂后涂层厚度过薄，容易带来遮盖力不足、局部露底、耐磨性下降；厚度过厚，则可能出现橘皮、流挂、固化不充分，甚至影响卡扣、装配间隙或按键手感。家电外壳和电子产品外壳也类似，涂层既影响外观一致性，也影响耐磨、耐化学品和后续装配质量。

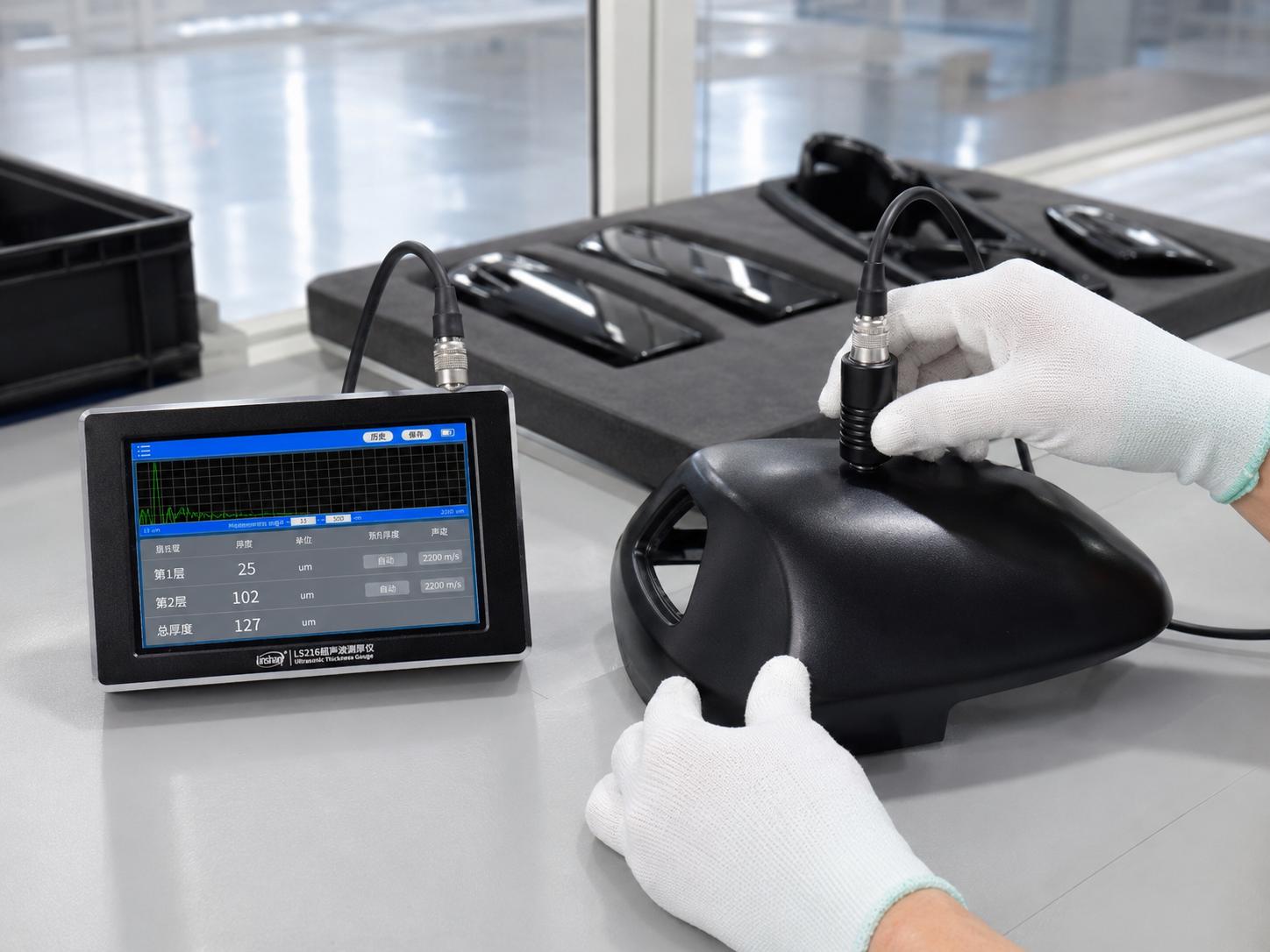

汽车塑料件涂层厚度无损检测场景

一、塑料基材为什么不能按金属涂层测厚思路处理

金属涂层测厚常见磁性法和电涡流法。磁性法通常依赖磁性基体与非磁性覆层之间的磁通变化，电涡流法依赖导电基体的电磁响应。塑料、木材、玻璃、复合材料等非金属基材本身没有这类可用的金属响应条件，所以用金属涂层测厚仪直接测塑料喷漆层，很容易出现无读数、读数漂移或结果没有检验意义的情况。

塑料涂层测厚仪更常采用超声波方法。其基本逻辑是：探头发出高频超声波脉冲，声波经耦合剂进入涂层，在涂层与基材、不同涂层界面或材料边界处产生回波，仪器根据声波传播时间和材料声速计算厚度。也就是说，声速设置、界面回波、耦合状态和涂层结构会直接影响测量结果。

二、哪些塑料涂装件适合用超声波测厚

需要注意的是，超声波涂层测厚仪适合做现场无损检测、过程巡检和内部复核，但不能把单次读数直接等同于所有标准结论。特别是涉及争议仲裁、第三方检测报告、客户验厂或出厂合格判定时，应结合现行正式标准文本、抽样规则、试样状态和仪器计量状态判断。

三、林上LS216超声波测厚仪的操作方法

林上LS216超声波测厚仪用于塑料涂层测厚时，操作流程应围绕“声速—表面—耦合—按压—读数—复测”展开。现场很多误差不是仪器本身造成的，而是声速没有设置对、测点表面没有清洁、耦合剂涂得太少、探头没有垂直压紧，或同一个点位只测了一次就下结论。

1. 设置声速

声速是超声波测厚的关键参数。林上LS216超声波测厚仪支持根据材料选择声速、用已知厚度样品反测声速、手动输入声速等方式。对于常见塑料件，可以先根据材料类型选择相近声速；如果企业有同材质、同涂层体系且厚度已知的样片，更建议用已知厚度样品反测声速。对复合材料、多层涂层或特殊涂料，不宜随意套用一个默认声速，应先用标准样片或内部确认样片做验证。

2. 清洁材料表面

塑料喷涂件表面常见脱模剂残留、灰尘、指纹、油污或打磨粉末。这些污染物会影响耦合剂铺展，也可能让探头接触不稳定。检测前应使用不损伤涂层的方式清洁测点，确保测量区域平整、干净、无明显颗粒和突起。对高光件、透明件或软触感涂层，还要避免清洁动作划伤表面。

3. 涂抹耦合剂

超声波不能有效穿过探头与涂层之间的空气间隙，因此需要在测点涂抹耦合剂。光滑涂层可使用适合现场条件的耦合介质；粗糙涂层、纹理面或皮纹塑料件通常需要更稳定的耦合状态。耦合剂不能乱选，应确认不会溶胀、污染或腐蚀涂层，检测后也要及时擦净。

4. 按压探头测量

探头应尽量垂直压在测点中心，保持稳定，不要边压边滑。小件、曲面件、边缘位置和筋位附近容易出现探头悬空或接触面积不足，读数波动会明显增加。使用林上LS216进行塑料涂层测厚时，可结合波形显示、测量范围和预估厚度设置，观察回波是否稳定，再决定是否保留读数。

5. 结果读数与复测

读数出来后，不建议只取一个点。更稳妥的做法是按工艺文件或检验作业指导书设置点位，例如外观面、边角、喷涂重叠区、返修区和容易积漆的位置分别测量。每个位置可测多次，剔除明显异常读数后记录平均值、最大值、最小值和测点位置。林上LS216超声波测厚仪适合作为来料检验、过程巡检和成品复核中的现场检测配置，数据应与批次号、产品型号、喷涂线、操作班次、涂料批次一起留档。

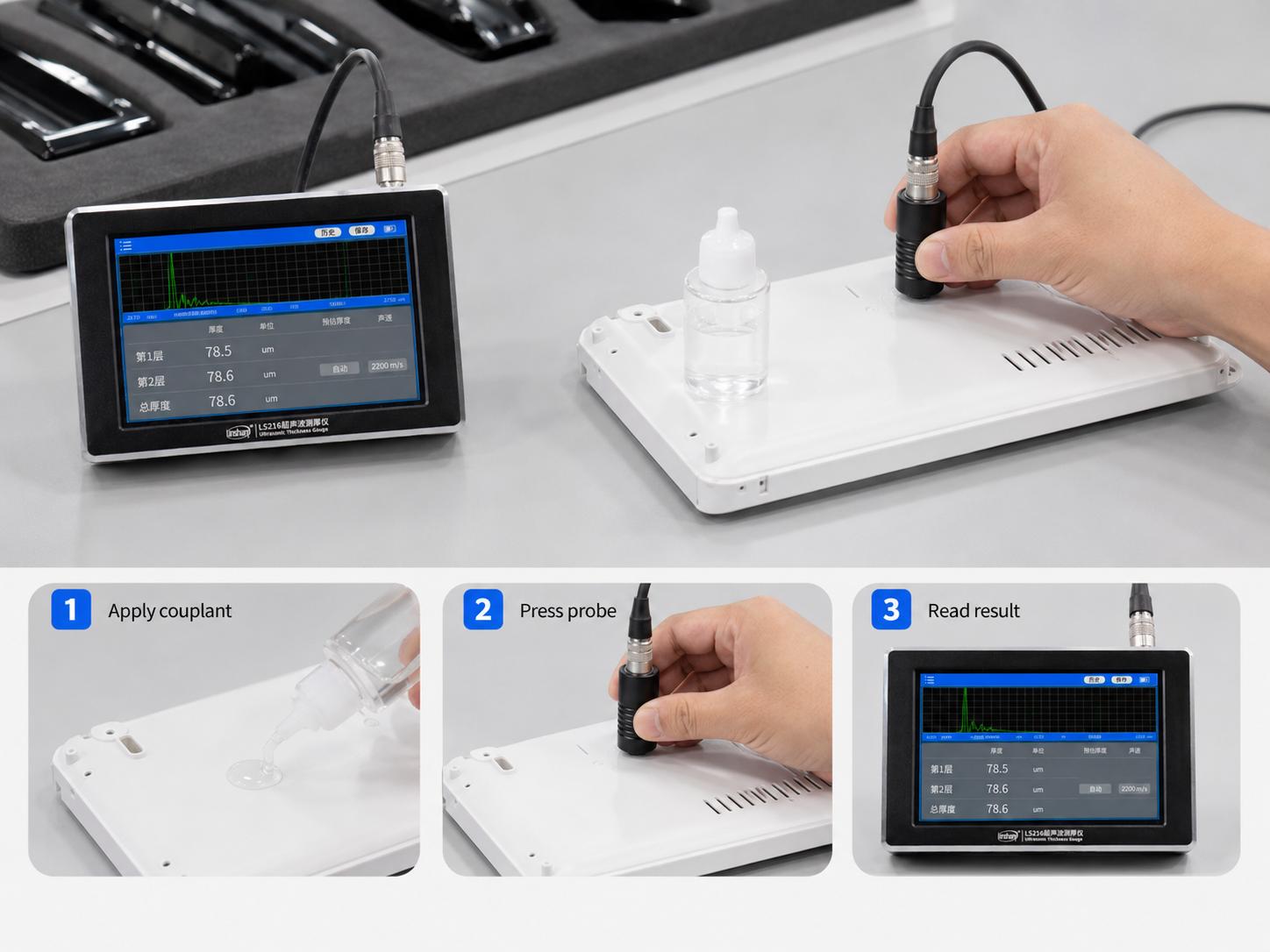

塑料外壳喷涂厚度检测操作步骤

四、塑料涂层厚度数据为什么会波动

塑料件喷涂厚度波动，常见原因包括喷枪距离变化、走枪速度不稳定、雾化压力变化、涂料黏度变化、夹具遮挡、静电吸附不均、烘烤或UV固化条件变化，以及基材表面粗糙度差异。检测环节也会引入误差，例如声速设置不匹配、耦合剂不足、探头压偏、测点选在曲率过大的位置，或多层涂层界面不清晰。

因此，塑料涂层测厚仪不能只当作“读一个数字”的工具，而应纳入质量管理流程。建议企业把检测点位、声速来源、耦合剂类型、复测规则、异常处理方式写入内部检验文件。对新材料、新涂料、新工艺，先建立样片库和声速参数，再投入批量巡检，会比现场临时试读更可靠。

五、选型时重点看哪些参数

选塑料涂层测厚仪时，建议关注五类参数：一是是否适合非金属基材；二是测量范围是否覆盖企业常见喷涂厚度；三是分辨率和精度是否满足内部管控；四是声速设置是否灵活；五是是否便于数据记录、复测和质量追溯。林上LS216超声波测厚仪采用脉冲反射超声波测量思路，适合塑料、木材、玻璃、金属等多类基材的涂层厚度检测，可在塑料喷涂、复合材料、家电外壳和汽车塑料件场景中作为应用配置参考。

如果现场同时存在单层面漆、底漆加面漆、UV清漆或多层复合结构，还应关注仪器对多层界面的识别能力。多层测量并不等于所有材料都能自动分清每层，只有不同层之间存在足够声学差异、声速设置合理、回波稳定时，读数才更有参考价值。对疑难样品，建议用切片或实验室方法做初期验证，再建立日常无损检测参数。

六、适合放在哪些质检环节

林上LS216塑料涂层测厚仪适合放在四个环节：来料检验中，用于复核外协喷涂件是否存在明显厚度偏差；生产巡检中，用于换线、换色、换班后检查工艺波动；成品复核中，用于出货前抽查关键外观面；客诉或返修分析中，用于对比正常样件与异常样件的厚度差异。它更适合作为质量管理中的过程检测工具，而不是替代所有标准方法。

塑料涂层厚度检测真正要解决的，是把喷涂经验转化为可记录、可复测、可追溯的数据。林上LS216超声波测厚仪在这一流程中可以承担现场无损复核角色：先正确设置声速，再清洁测点、涂耦合剂、稳定按压探头、读取结果，并把读数放回批次、工艺和标准要求中分析。这样得到的数据，才更接近质检现场真正需要的结果。
