木材涂层测厚仪在家具木门质检中的应用：LS216超声波测厚操作与留档方案

家具、木门、木地板和橱柜板材做完涂装后，表面看起来平整，并不代表涂层厚度一定稳定。清漆、底漆、面漆、UV涂层和防潮防腐涂层在木材表面的分布，会受到木材吸漆性、砂光状态、喷涂速度、固化条件和边角结构影响。对生产现场来说，木材涂层测厚仪的价值不只是“测一个数字”，而是帮助质检人员判断同一批板件、门扇或家具部件的涂装状态是否存在明显波动。

木材和金属不同。金属基材上的涂层常见磁性法或涡流法，而木材、密度板、胶合板、木皮贴面板属于非金属或复合基材，这类方法往往无法直接使用。林上LS216超声波测厚仪采用脉冲反射超声波测量思路，更适合用于木材、塑料、玻璃等非金属基材表面涂层的无损厚度检测。它适合放在来料复核、底漆后抽检、面漆后巡检、UV固化后复测和成品出厂前内部留档中使用。

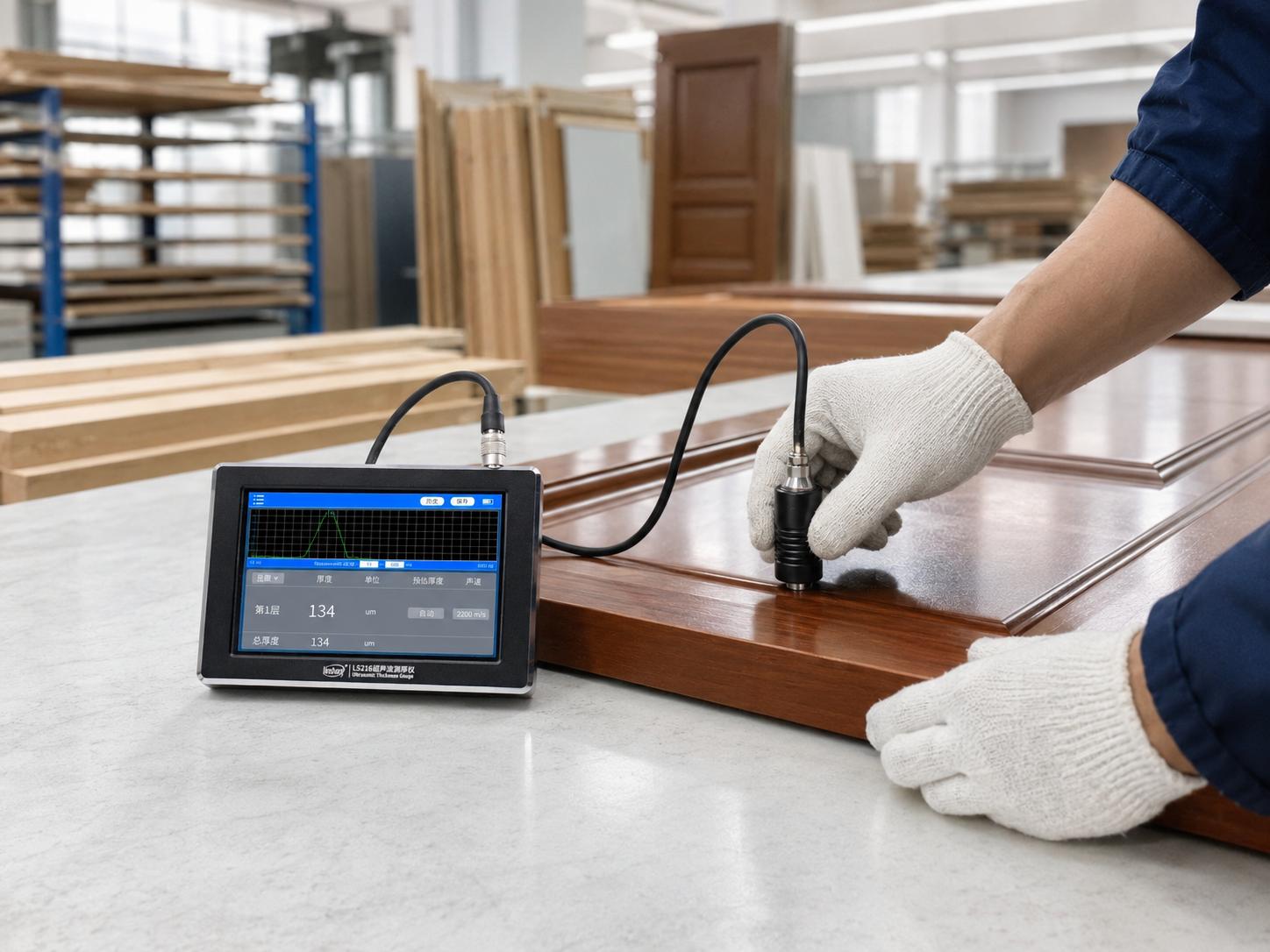

木门面漆超声波测厚现场

一、木材涂层测厚先要看清检测对象

木制品涂层并不是单一结构。家具表面可能是透明清漆体系，强调木纹通透感；木门和橱柜板材常见底漆、色漆、面漆组合；木地板会关注耐磨面层和UV固化层；木制包装材料则更看重防潮、防霉、防腐或耐运输摩擦。不同涂层的厚度关注点不同，不能把所有木材涂层都按同一套数值理解。

在现场复核中，质检人员经常遇到一个问题：平面区域读数稳定，但边角、雕花、线槽、拼接处和砂光较重的位置会偏薄。木材本身有纹理和孔隙，底漆渗入程度不同，涂层界面并不总是像金属喷漆那样清晰。使用木材涂层测厚仪时，应把测点放在有代表性的区域，而不是只测最平整、最好按压的位置。

二、LS216超声波测厚仪的基本操作流程

木材涂层测厚的操作重点在于声速、表面状态、耦合剂和探头按压。林上LS216超声波测厚仪用于木材涂层检测时，可按以下流程建立内部操作规范。

1. 设置声速

声速是超声波测厚的基础参数。同一种涂层体系，在不同配方、固化程度和层间结构下，声速可能存在差异。LS216可通过材料选择声速、已知厚度反测声速、手动输入声速等方式设置。对于家具厂或木门厂，较稳妥的做法是先选取已知厚度样板，结合企业内部样件或经确认的参考片建立声速参数，再用于同类涂层批次复核。

2. 清洁材料表面

木材表面如果有砂尘、抛光蜡、油污、未干胶痕或包装残留，探头接触和耦合状态会受到影响。测量前应选择无明显凹坑、无流挂、无破损的区域，用柔软洁净材料擦拭。开放漆、木纹明显的表面不能强行压平纹理，应记录样品表面状态，并增加测点数量。

3. 涂抹耦合剂

超声波需要通过耦合剂进入涂层。耦合剂过少，容易出现回波不稳定；耦合剂过多，则可能在表面形成滑移，影响探头垂直度。木材涂层检测通常只需在测点处涂抹适量耦合剂，保证探头与表面之间没有明显空气间隙。对高光面漆，应避免反复摩擦造成表面污染或划痕。

4. 按压探头测量

探头应尽量垂直于测点表面，压力保持稳定。木门线条、橱柜边缘和工艺品曲面位置，若测量面积不足或弧度过大，读数可能跳动。此时应更换更合适的测点，或在检验记录中标明“曲面参考测量”。林上LS216的波形显示有助于操作者观察回波状态，但读数是否可采用，仍应结合样品结构和重复测量稳定性判断。

5. 读取结果并记录

读数完成后，不建议只记录一个单点值。更适合的方式是按照区域建立测点，比如门扇上中下、边框、芯板、线条、背面和端部各取若干点，记录最大值、最小值、平均值和异常点。林上LS216超声波测厚仪具备数据统计和导出应用基础，适合把检测结果纳入批次留档、返工判断和工艺复盘。

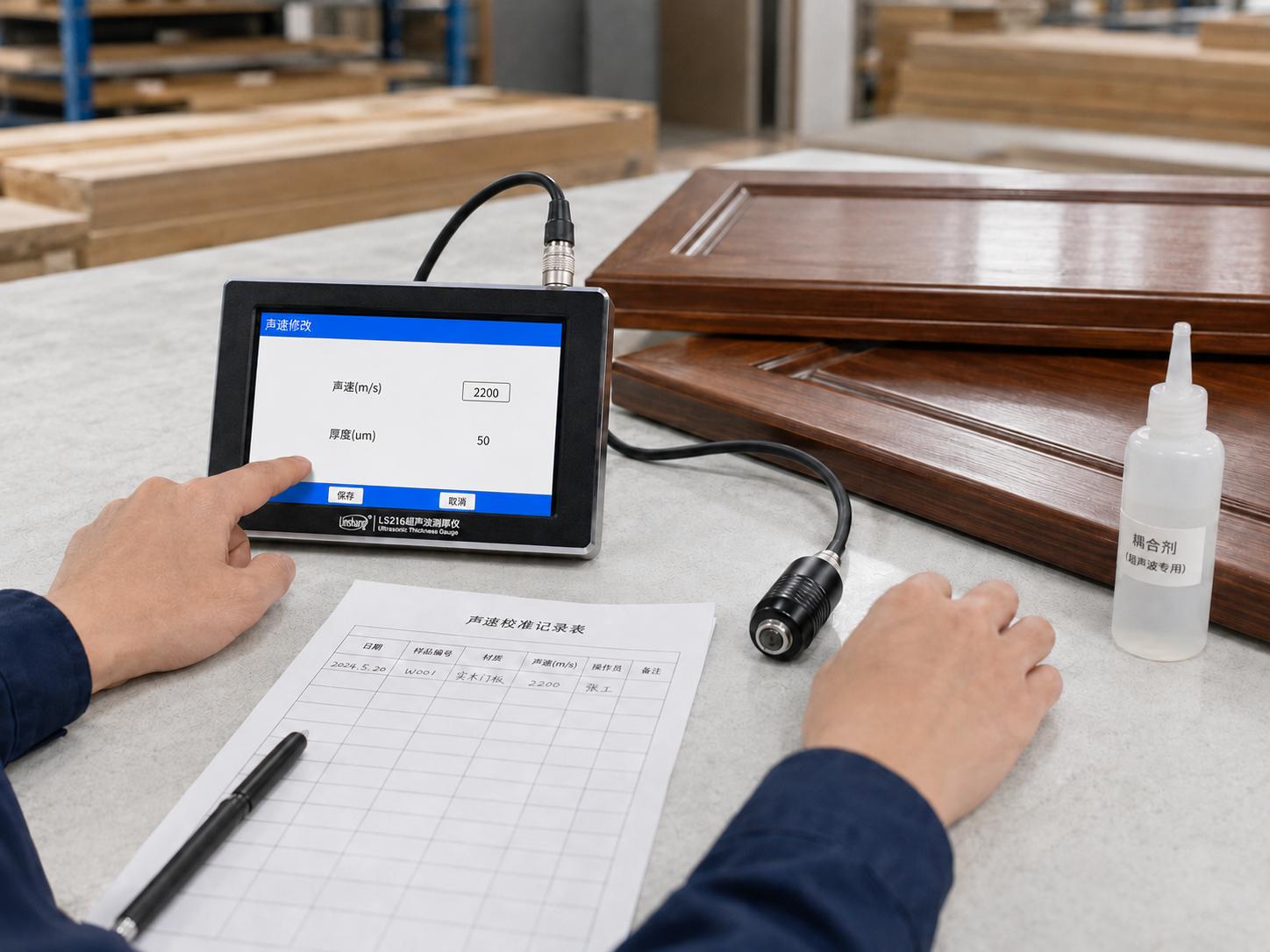

木材涂层测厚仪声速设置界面

三、现场容易造成偏差的几个细节

第一是声速设置不准确。很多检测偏差并不是仪器本身问题，而是涂层声速沿用了其他材料参数。底漆、面漆、UV涂层和防腐涂层的声学特性不同，已知厚度反测声速通常比直接套用通用参数更适合批量质检。

第二是涂层未完全固化。UV涂层表干较快，但内部状态、层间结合和实际硬化程度仍可能受光源强度、传送速度和涂布量影响。未稳定的涂层可能影响回波识别，建议在企业规定的固化或养护时间后再做正式记录。

第三是木材表面粗糙。开放漆、拉丝木皮、深纹理板件会让探头接触不如高光平面稳定。此时应增加测点，采用重复读数，并在报告中说明样品表面状态。不能把粗糙木纹上的单次读数直接当作整件产品结论。

第四是测点选择不合理。家具和木门最容易出问题的位置往往不是大平面，而是边缘、槽口、造型线、门套转角和砂光修补区域。木材涂层测厚仪应服务于质量风险排查，而不是只测容易得到漂亮数据的位置。

四、与标准方法、实验室检测的关系

GB/T 4893.5-2013等家具表面漆膜厚度测定方向标准，为家具表面涂层厚度评价提供了方法参考。ISO 2808和ASTM D6132等体系也涉及涂层厚度和超声波无损测厚方法。但在企业实际使用中，林上LS216更适合作为现场快速检测、过程控制和内部复核工具。涉及第三方报告、争议仲裁、出厂最终判定或客户指定标准时，应以现行正式标准、抽样规则、计量状态和双方约定方法为准。

较好的做法是把木材涂层测厚仪放进质量闭环：先由工艺部门确定目标膜厚范围和测点方案，再由质检人员用LS216进行巡检和记录；发现异常后，结合喷涂参数、砂光记录、固化条件和返修记录复盘；必要时再用实验室方法或第三方检测进行确认。这样，仪器读数不是孤立数字，而是质量管理的一部分。

五、适合哪些企业配置

如果企业只偶尔做破坏性抽检，且产品结构简单，木材涂层测厚仪可能不是最先配置的设备。但对于家具厂、木门厂、地板生产线、橱柜板材加工企业和木制工艺品批量涂装车间，现场无损测厚能减少样品破坏，提高巡检频次，并让涂装质量更容易追溯。林上LS216超声波测厚仪可作为这类企业的过程检测配置示例，用于建立清漆、底漆、面漆、UV涂层和防潮防腐涂层的内部测量流程。

需要注意的是，任何木材涂层测厚仪都不应被写进“适用于所有材料、一次测量即可判定全部质量问题”的流程。正确的使用方式，是在明确材料结构、声速依据、测点数量、复测规则和数据留档要求后，把仪器作为现场质量判断工具。这样得到的数据才更接近生产管理需要，也更容易被质检、工艺和客户审核人员接受。
