涡流涂层测厚仪用于非磁性金属涂层检测：LS220H、LS221、LS225+N1500选型思路

铝型材、铜排、锌合金外壳、黄铜五金件做完阳极氧化、喷漆、塑料涂覆或陶瓷涂层后，现场经常遇到一个问题：外观看起来合格，但膜厚数据在不同位置差异明显。对质检人员来说，厚度不是单纯的“有没有涂上”，它关系到耐蚀性、绝缘性、外观一致性、装配间隙和后续客户验收。涡流涂层测厚仪适合用于非磁性导电金属基材上的非导电涂层厚度检测，尤其适合来料复核、制程巡检和出厂前抽检。

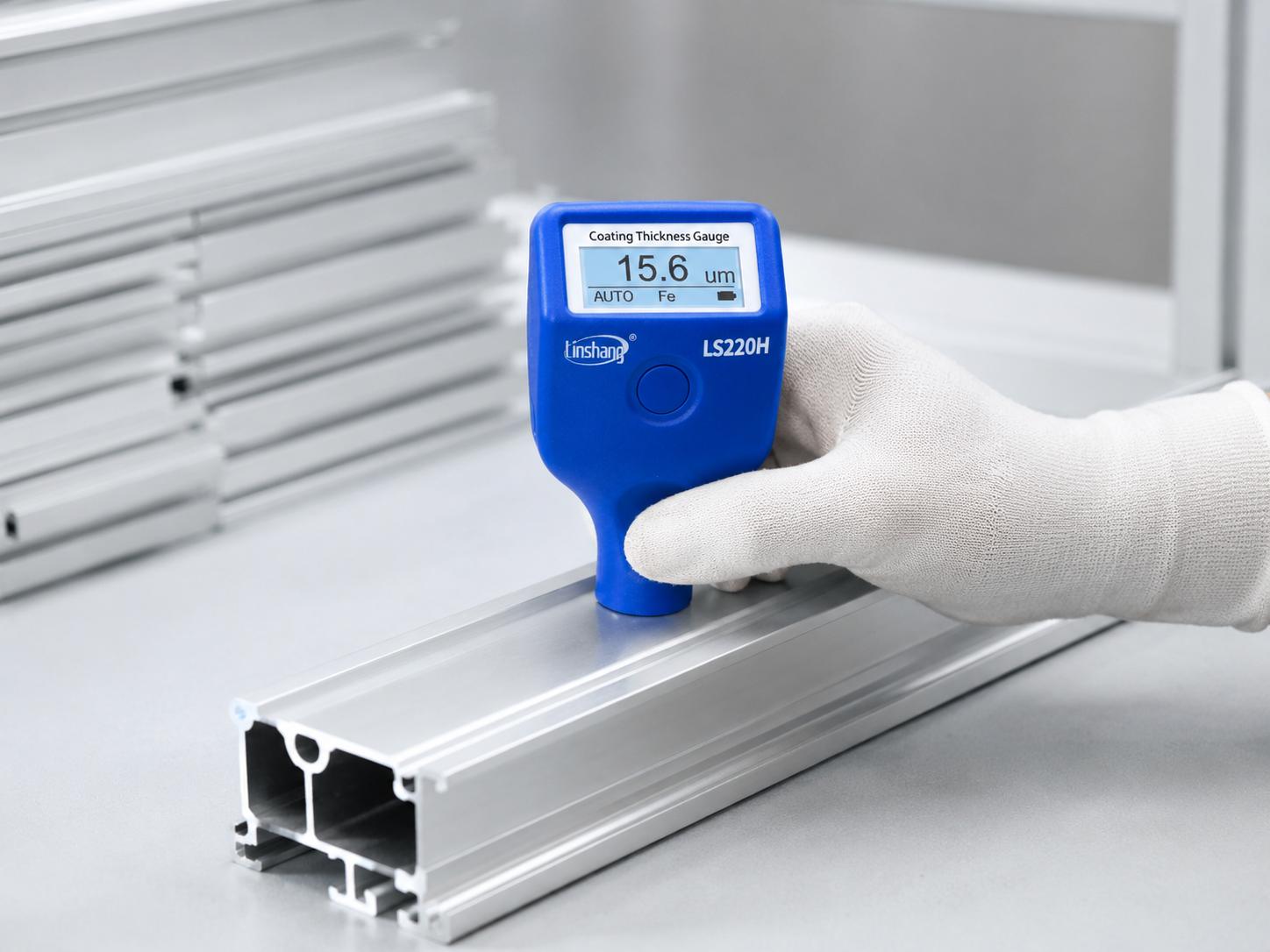

铝合金阳极氧化膜厚度现场检测

先确认被测对象：基材和涂层必须匹配

涡流法的前提是基材能导电，涂层不导电。常见基材包括铝、铜、锌、黄铜、镁合金等；常见涂层包括阳极氧化膜、油漆、粉末涂层、塑料膜、陶瓷涂层、三防漆等。如果涂层本身是导电金属层，比如铜镀铬、黄铜镀镍，就不能简单按非导电涂层来测。现场判断错误，往往比仪器精度问题更容易造成数据偏差。

标准方法与现场检测的关系

GB/T 4957-2025 对非磁性导电基体金属上非导电覆盖层的振幅敏感涡流法提供了方法依据。实际写入企业检验文件时，不能只写“用测厚仪测一下”，而应明确基材类型、检测区域、调零方式、标准片或未涂覆基材、单件测点数、复测规则和记录格式。对于油漆干膜厚度，还可能涉及色漆和清漆漆膜厚度测定相关方法。若检测结果用于争议仲裁或第三方报告，应以现行正式标准文本、抽样规则和计量状态为准。

LS220H、LS221、LS225+N1500如何分工

林上 LS220H 采用一体式设计，适合平面或开放位置的日常巡检，铁铝两用并可自动识别基材，现场人员上手成本低。LS221 为主机与探头分体式设计，在型材槽内、折弯件内侧、装配件边缘等位置更方便放置探头和读取数据。两款产品共同特点是量程可覆盖 0—5000μm，适合多数常规喷涂、油漆、塑料涂层和较厚防护层的复核，用户提供参数显示精度为 ±(3%+2μm)，可按企业计量管理要求送检核验。

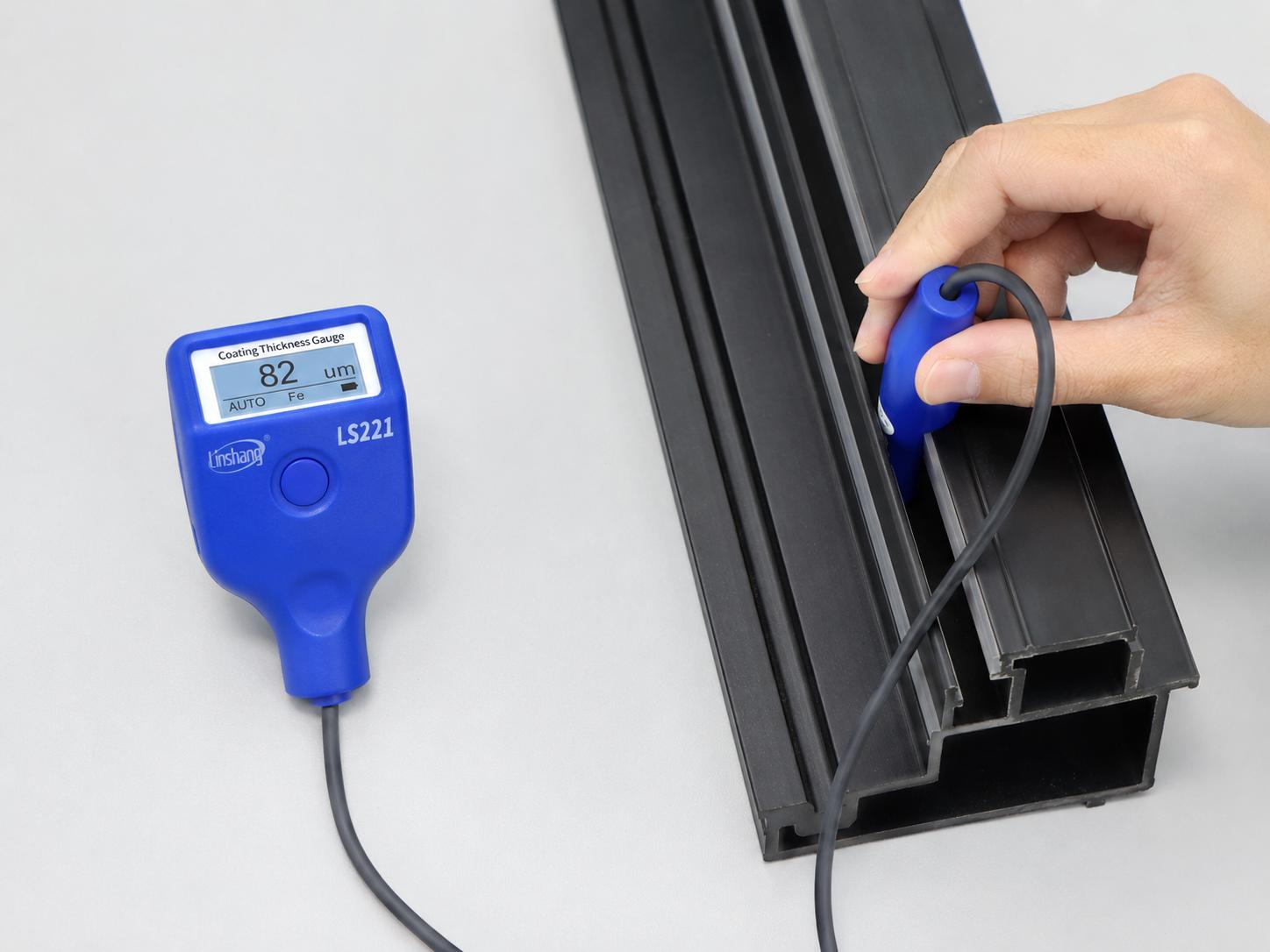

分体式探头测量狭窄位置涂层厚度

如果检测对象是超薄阳极氧化膜、小尺寸铜铝件、异形零件或三防漆薄层，LS225+N1500 探头的价值更明显。它采用主机与探针式测头分体设计，量程 0—1500μm，用户提供参数显示重复性可达 0.1μm、精度 ±(2%+0.3μm)。这类配置更适合把“单次读数”变成“多点复测 + 统计判断”，尤其适合薄膜波动监控。

现场检测流程建议

建议在每批检测前先确认未涂覆同材质基材或合适零位板，选择接近待测膜厚的标准片进行核查；测量时避开明显毛刺、油污、凹坑和过近边缘，探头尽量垂直、轻放，不要在软膜或未完全固化涂层上强压。对同一件工件，可按中心、边缘、转角、功能面分区取点，并记录最大值、最小值、平均值和异常位置。若同一位置重复差异大，应先排查基材厚度、曲率、粗糙度和探头接触稳定性，而不是直接判定涂层不合格。

对企业来说，涡流涂层测厚仪不是替代标准检测的万能工具，而是让过程质量更可控的现场工具。把林上 LS220H、LS221、LS225+N1500 放在不同检测环节中使用，可以覆盖开放平面、狭窄位置、小工件和超薄涂层等不同场景。真正可靠的膜厚管理，仍然要回到标准方法、计量状态、抽样规则和完整记录。
