复合材料涂层测厚仪应用方案：林上LS216超声波测厚仪如何用于胶衣层、树脂层和防腐层检测

复合材料涂层测厚仪在航空航天、汽车零部件、风电叶片、船舶游艇、玻璃钢制品、轨道交通和工业设备中越来越常见。原因并不复杂：碳纤维、玻璃钢、FRP、SMC 等基材大多不是传统金属基材，很多磁性法或涡流法测厚仪无法直接按金属工件的逻辑使用；而胶衣层、树脂层、油漆层、防腐涂层和耐候保护层又确实需要厚度控制。厚度偏薄，可能影响遮盖、防护、耐候和外观；厚度偏厚，又可能带来固化不均、开裂、重量增加、返修困难等问题。

在这类场景中，林上LS216超声波测厚仪更适合被放在“现场无损复核”和“过程质量控制”位置上，而不是被简单理解为一个读数工具。复合材料涂层检测的难点，往往不在于按下测量键，而在于先判断基材、涂层、声速、界面和测点是否满足超声波测厚条件。

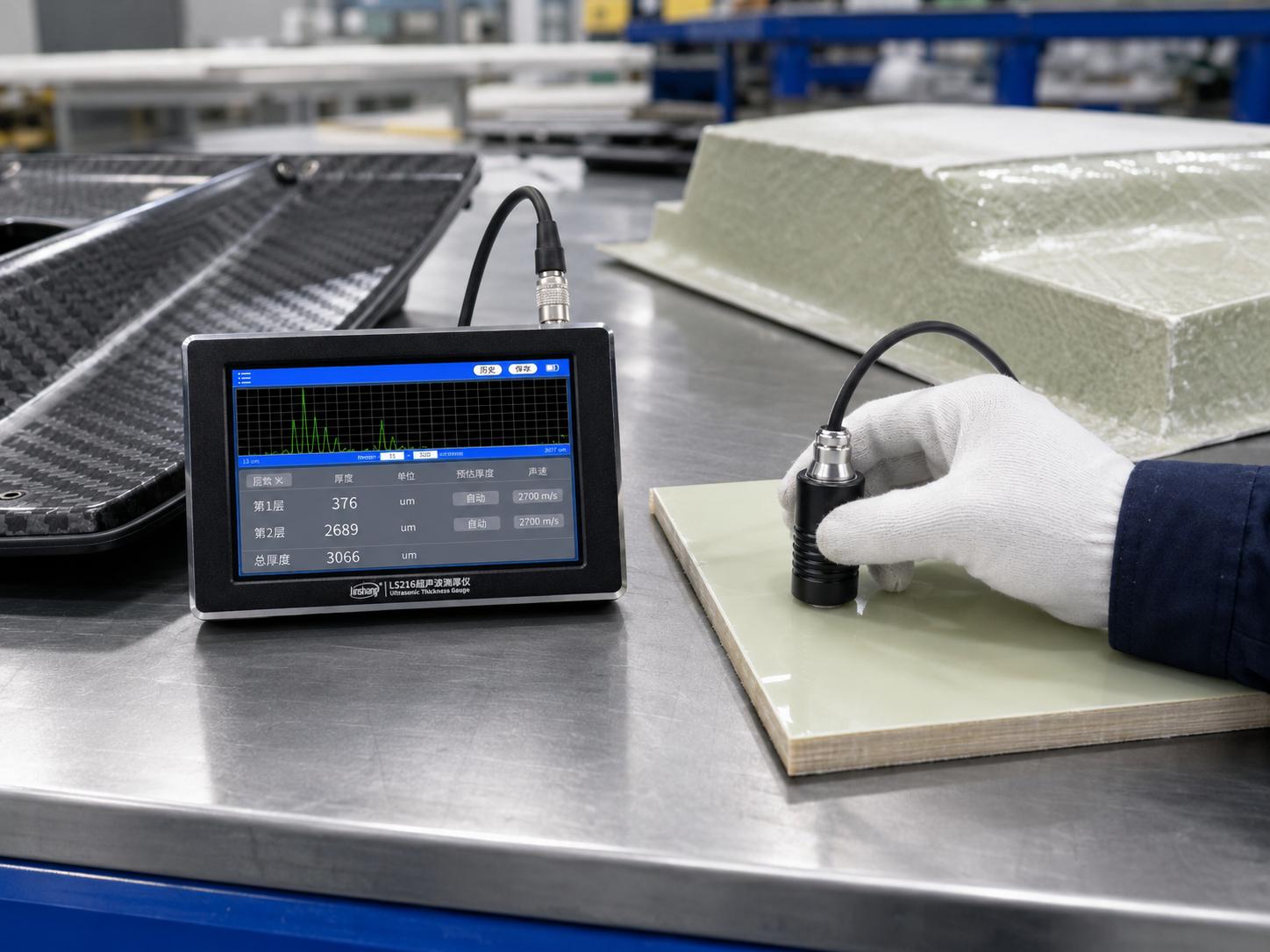

复合材料涂层超声测厚现场

一、复合材料涂层到底在测什么

复合材料表面的涂层体系通常比普通金属喷涂更复杂。风电叶片表面可能包含胶衣、腻子修补层、底漆、面漆和耐候层；船舶游艇玻璃钢壳体常见胶衣层和防水、防腐涂层；汽车复合材料外饰件可能涉及 SMC 基材、底涂、色漆和清漆；轨道交通内外饰复合材料件则可能同时关注阻燃、耐磨、装饰和防护效果。

这些涂层的厚度不是孤立指标。胶衣层太薄，容易露底、针孔、耐候不足；树脂层或修补层不均，可能导致局部波形异常；防腐层偏薄，后期环境适应性可能下降；面漆和清漆厚度波动过大，则会影响颜色、光泽和外观一致性。企业在来料检验、喷涂后巡检、固化后复核、出厂前抽检和返修件复查时，都需要把厚度数据纳入质量记录。

二、为什么复合材料更适合考虑超声波测厚

传统磁性测厚仪依赖铁磁性基材，涡流测厚仪更多用于非磁性金属基材上的非导电涂层。碳纤维、玻璃钢、FRP、SMC 等复合材料基材在电磁特性上并不总能满足这些方法的适用条件，所以现场经常遇到“金属件能测，复合材料件读数不稳定或根本无法测”的情况。

超声波涂层测厚的思路不同。仪器通过探头发射超声波脉冲，声波在涂层内部传播，遇到涂层与基材、不同涂层之间的声学界面后产生反射，再根据传播时间和声速计算厚度。林上LS216超声波测厚仪采用脉冲反射超声波原理，适用于塑料、木材、玻璃、金属等基材表面涂层厚度及基材厚度测量。对复合材料涂层而言，关键是确认涂层与基材之间是否存在足够清晰的声学差异。

三、LS216用于复合材料涂层检测的配置思路

林上LS216超声波测厚仪提供 15MHz 和 2.5MHz 两类探头配置。复合材料零部件、玻璃钢外壳、SMC 模压件、碳纤维部件表面涂层厚度检测，通常更关注较薄涂层或多层结构识别，可优先从高频探头、样品校准和波形确认入手。对于更厚、更粗糙或声衰减明显的覆盖层，则应结合样品状态验证探头适配性。

四、复合材料涂层测厚仪操作方法步骤

现场操作前，第一步不是开机，而是确认复合材料基材类型，例如碳纤维、玻璃钢、FRP、SMC 或其他复合材料。第二步确认涂层类型，是胶衣层、树脂层、油漆层、防腐层，还是多层复合涂装体系。第三步判断涂层是否适合超声波测厚方法：表面是否硬化稳定，涂层是否容易被探头压变形，涂层与基材之间是否可能形成可识别界面。

第四步，根据涂层材料设置声速，或使用已知厚度样品进行校准。林上LS216超声波测厚仪支持声速设置和样品校准，这对复合材料尤其重要，因为不同树脂、胶衣、油漆体系的声速差异会直接影响厚度计算。第五步，清洁被测表面，去除灰尘、油污、脱模剂残留和打磨粉尘。第六步，在测点涂抹适量耦合剂，耦合剂过少会影响声波传递，过多则可能在小曲面或边缘区域造成操作不稳定。

第七步，将探头垂直接触涂层表面，避免倾斜和滑动。第八步，等待读数稳定后记录厚度，同时观察波形是否清晰。第九步，多点检测，统计平均值、最大值和最小值；对边缘、转角、修补区、厚薄过渡区应单独标记。第十步，与工艺标准、客户技术协议或验收要求进行对比，不能只凭单点数据判断整件合格与否。

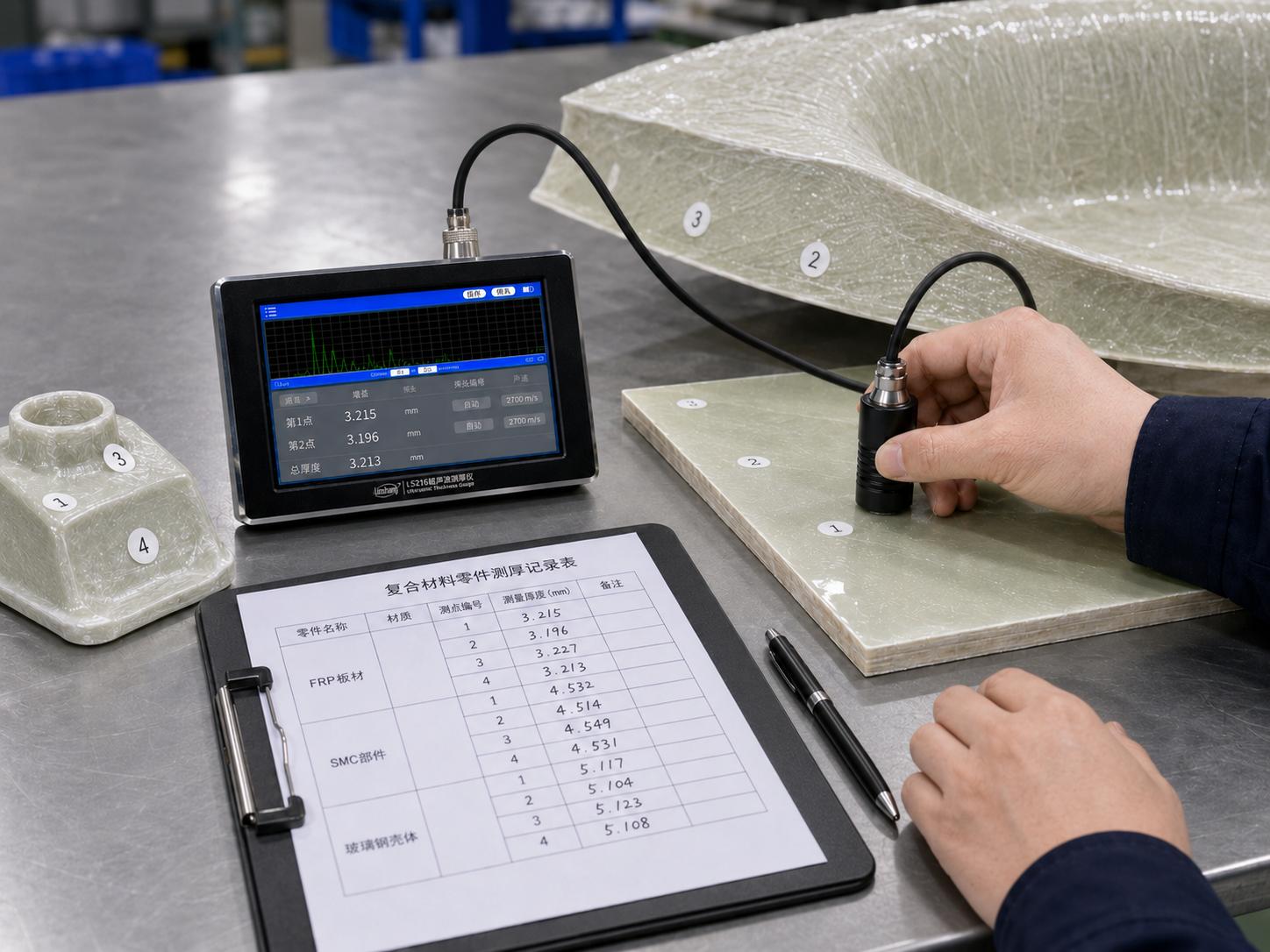

复合材料涂层测厚数据记录

五、数据如何进入质量管理流程

复合材料涂层厚度检测的价值，最终体现在数据是否能被追溯。建议企业在检测记录中至少包含工件编号、批次、基材类型、涂层体系、测点位置、仪器编号、探头类型、声速设置方式、校准样品信息、检测人员、检测日期、平均值、最大值、最小值和复测说明。林上LS216超声波测厚仪具备数据存储和导出能力，适合把现场读数转入批次质量记录，便于后续复盘。

遇到异常读数时，不建议直接删除。更稳妥的做法是保留异常点位置，检查表面是否有气泡、针孔、粗糙、局部补漆、耦合不良或探头倾斜，再进行复测。如果复测仍异常，应结合切片、显微观察或其他方法确认。对于航空航天、轨道交通、风电叶片等质量要求较高的应用，超声波现场测厚结果可以作为过程控制和内部复核依据，但正式判定仍应遵循现行标准、企业文件和计量状态。

六、哪些情况不宜直接下结论

复合材料涂层测厚仪不是万能工具。如果涂层尚未固化、表面柔软、探头接触会压出痕迹，读数就可能失真；如果涂层和基材材料接近、声阻抗差异不明显，界面回波可能不清晰；如果内部存在孔隙、夹层、分层或严重粗糙，波形可能出现多重干扰；如果被测区域曲率很小或测点靠近边缘，探头无法稳定垂直接触，也会影响数据。

因此，林上LS216超声波测厚仪更适合与企业样板、工艺卡、测点图和复测规则配合使用。先通过样品校准建立可重复的测量条件，再把同一批次、同一工艺、同一基材上的数据进行对比，比单纯追求一个“看起来精确”的数值更可靠。

七、结语

复合材料涂层厚度检测要解决的不是“能不能读数”，而是读数是否来自合适的方法、合适的样品、合适的测点和可追溯的质量流程。林上LS216超声波测厚仪可作为复合材料涂层测厚仪的应用配置示例，用于胶衣层、树脂层、油漆层、防腐涂层和耐候保护层的现场无损检测、过程巡检和数据留档。对于最终验收、争议判定或第三方报告，仍应结合现行标准文本、样品状态、抽样规则和计量结果综合判断。
