碳纤维涂层测厚仪应用方案：板材、管材与复合结构件表面涂层如何做无损复核

碳纤维涂层测厚仪在复合材料工厂里经常不是放在实验室深处，而是出现在涂装线旁、返修工位、出厂检验台和质量复核区。碳纤维板材、管材、壳体和复合结构件表面常有清漆层、树脂保护层、油漆层、耐候涂层或防护涂层，这些涂层看起来很薄，却会影响外观一致性、耐候性、后续装配间隙、局部返修判断和批次质量追溯。

在航空航天、汽车零部件、无人机、体育器材、轨道交通及工业复合材料制品行业，涂层厚度检测不能只看“有没有涂上”。现场更关注的是：厚度是否在企业工艺要求内，同一件产品不同区域是否波动过大，修补区与原涂层是否衔接平稳，批量生产时是否出现喷涂、固化或打磨工艺漂移。

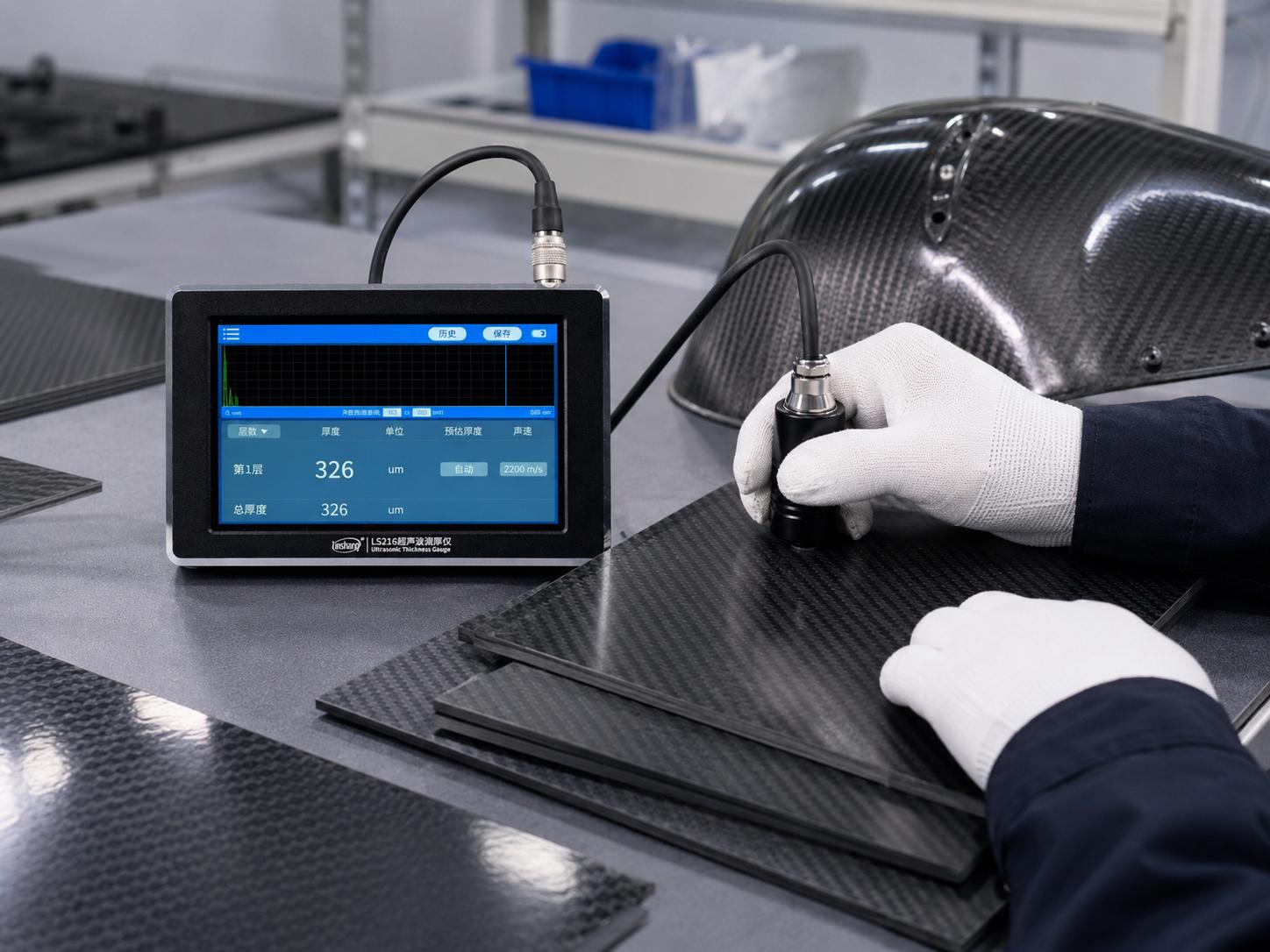

碳纤维复合材料涂层无损检测现场

一、碳纤维制品为什么要做表面涂层厚度检测

碳纤维复合材料的主体通常由碳纤维增强体与树脂基体组成。表面涂层并不负责所有结构强度，但它与外观、防护、耐候、耐磨、绝缘、抗污染和后续维护关系密切。以碳纤维无人机壳体为例，清漆层过薄，局部纹理可能暴露，耐候保护不足；涂层过厚，可能增加重量，也可能影响装配间隙。汽车碳纤维外饰件更关注光泽、纹理清晰度和局部修补一致性；轨道交通和工业复合材料罩壳则更关注防护涂层的稳定性和长期维护。

涂层厚度检测的价值，不是把一台仪器的读数直接当成全部质量结论，而是把它放进工艺控制流程中。来料阶段可确认半成品表面状态；涂装后可检查不同区域的涂层分布；返修后可比较修补区和原始区域；出厂前可形成批次记录。林上 LS216超声波测厚仪这类碳纤维涂层测厚仪，更适合用于现场无损复核、过程巡检和数据留档。

二、为什么碳纤维涂层检测常考虑超声波方法

传统涂层测厚仪常见磁性法和涡流法，但它们对基材有明确要求。磁性法通常用于磁性金属基体上的非磁性涂层；涡流法通常用于非磁性导电金属基体上的非导电涂层。碳纤维复合材料虽然含有导电碳纤维，但它不是普通金属基体，铺层方向、树脂含量、表面状态和结构形状都会影响电磁类方法的适用性。因此，在碳纤维板材、管材、壳体和复合材料结构件上检测清漆层、油漆层、树脂保护层时，超声波涂层测厚仪往往更有讨论价值。

超声波涂层测厚的基本思路，是探头向涂层发射超声脉冲，声波在涂层和下层材料界面产生反射，仪器根据回波时间和材料声速计算厚度。对单层清漆、油漆层或树脂保护层来说，如果涂层与碳纤维复合基材之间存在可识别声学差异，读数通常更容易稳定。对多层涂层来说，如果层间材料差异明显，部分仪器可分层识别；如果清漆、树脂保护层和底层树脂声学特性接近，则更适合先关注总厚度，再通过已知样品或截面方法确认分层结果。

三、林上 LS216超声波测厚仪在碳纤维涂层检测中的配置思路

林上 LS216超声波测厚仪采用脉冲反射超声波测量原理，公开资料显示其可用于塑料、木材、玻璃、金属等基材表面涂层厚度和基材自身厚度测量，并配置不同频率探头。将 LS216 用作碳纤维涂层测厚仪时，建议把它理解为“现场复核与过程检测工具”，而不是把一次读数直接等同于标准判定。

碳纤维复合材料表面涂层检测通常更建议先做样品验证。企业可选择一件已知厚度样品，或者在同材质、同工艺的碳纤维试片上建立声速设置，再进入批量检测。对于清漆层、树脂保护层、油漆层、防护涂层，材料声速会有差异；如果直接套用默认声速，读数可能与真实厚度存在偏差。林上 LS216 支持声速设置和波形显示，这类功能对判断回波是否稳定、界面是否清晰有帮助。

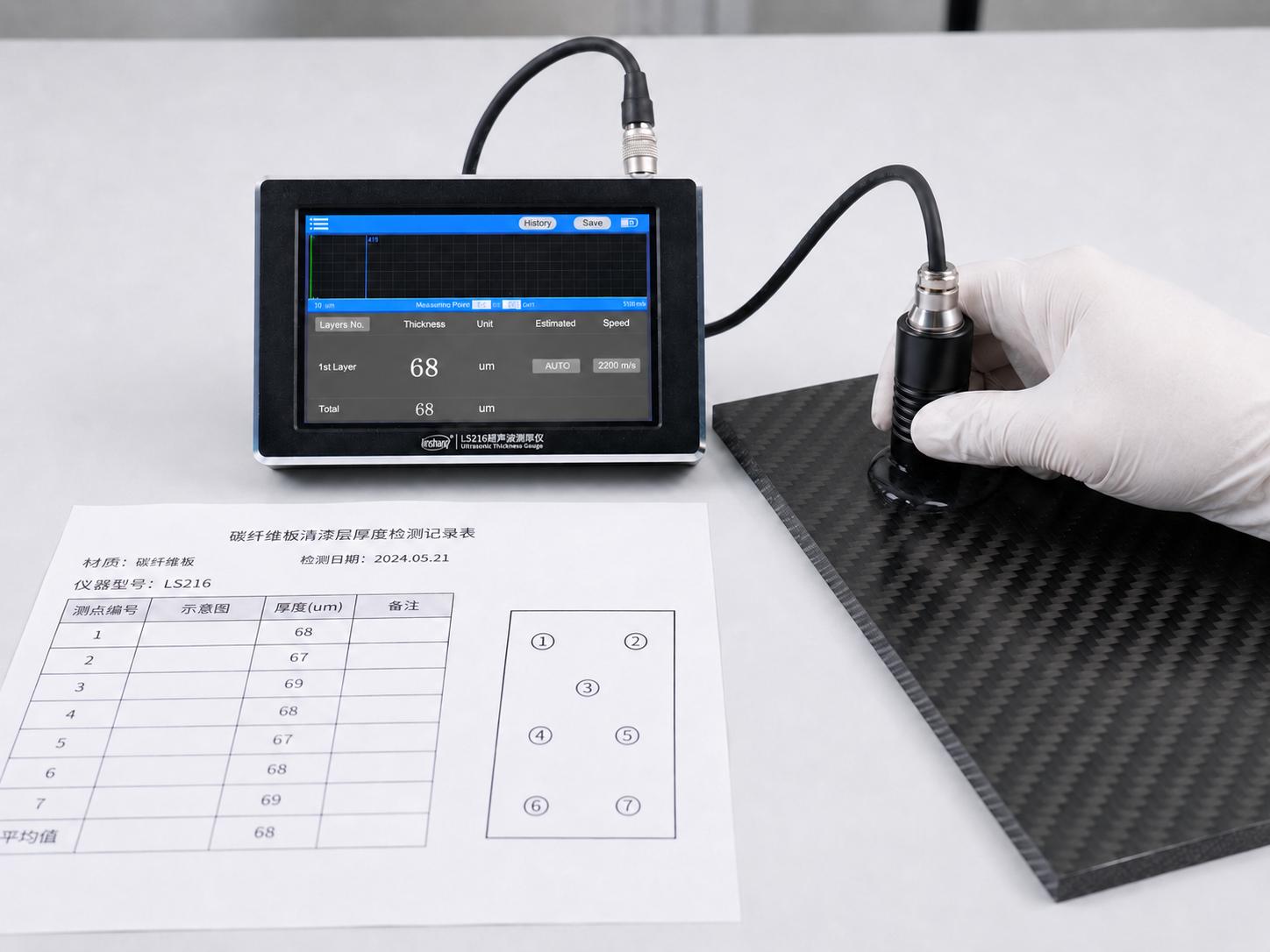

碳纤维板材清漆层厚度检测

四、碳纤维涂层测厚仪操作方法步骤

现场操作可按以下流程进行。第一步，确认碳纤维基材类型，是碳纤维板、碳纤维管、碳纤维壳体，还是局部带加强筋的碳纤维复合结构件。不同形状会影响探头贴合状态，尤其是小直径管材和边角区域，不建议只用单点结果代表整件产品。

第二步，确认涂层类型，包括清漆、树脂保护层、油漆层、防护涂层或多层涂装系统。第三步，判断涂层厚度是否适合超声波测厚方法。涂层过薄、表面太粗糙、层间材料太接近或涂层局部松散时，应先用已知样品验证。

第四步，根据涂层材料设置声速，或通过已知厚度样品校准。第五步，清洁被测表面，去除灰尘、油污和抛光残留物，避免影响耦合。第六步，在测点涂抹适量耦合剂，不宜过多，也不能漏涂。第七步，将探头垂直接触涂层表面，保持手部稳定，避免在曲面上斜压探头。第八步，等待读数稳定后记录数据。第九步，按图纸、工艺卡或抽样计划做多点检测，统计平均值、最大值和最小值。第十步，将结果与企业工艺标准或质检要求对比，并把异常点纳入复测流程。

五、数据如何进入质量管理流程

碳纤维涂层厚度检测建议建立“测点编号—位置照片—仪器设置—声速或校准样品—读数—复测结论—操作者”的记录方式。对于航空航天和轨道交通等质量链条较长的行业，还应保留批次号、涂装日期、固化条件、返修记录和抽样规则。林上 LS216超声波测厚仪可作为现场数据采集配置之一，但数据能否用于出厂判定，还要看企业质量文件、计量状态、抽样规则以及对应产品标准要求。

复测时建议优先复查三类点位：读数明显低于同批次平均水平的区域、曲率变化较大的区域、返修或打磨过的区域。如果复测结果仍异常，应结合显微截面、工艺记录或第三方检测方法进一步确认。尤其在多层清漆或防护涂层中，仪器显示的“分层厚度”需要结合材料声学差异判断，不宜脱离样品验证单独下结论。

六、使用时需要注意的适用条件

碳纤维涂层测厚仪适合用于现场无损复核，但并不适合替代所有标准方法。涂层过软、表面未完全固化、局部有气泡、基材内部存在明显孔隙、涂层与基材声学差异不足时，读数可能不稳定。对争议判定、客户验收或正式报告，应结合现行标准文本、产品图纸、工艺规范、计量校准和必要的实验室方法综合判断。

在企业日常质检中，林上 LS216超声波测厚仪更适合承担“发现波动、筛查异常、辅助留档”的角色。把碳纤维涂层测厚仪放在来料检验、涂装后巡检、成品复核和返修复查环节，往往比只在出厂前抽查更有价值。这样既能减少漏检，也能帮助工艺人员追溯涂装参数变化。

碳纤维制品的质量管理不是单一厚度数据能完成的。涂层厚度只是外观、防护和工艺一致性的一项指标。真正可靠的做法，是把仪器检测、样品校准、抽样复测、标准方法和企业质量文件结合起来。对于需要在碳纤维板、管、壳体和复合结构件上做无损涂层厚度检测的企业，林上 LS216超声波测厚仪可作为一套现场检测配置示例，用于提升过程复核和数据留档的规范性。
