林上LS225+N1500线路板涂层测厚仪：PCB阻焊绿油、三防漆与绝缘涂层厚度检测方案

在线路板生产中，阻焊绿油、三防漆和绝缘涂层的厚度看似只是一个微米级指标，实际却会影响涂覆均匀性、铜面保护、电气绝缘、后续装配和批次质量追溯。对 PCB 硬板、铝基板、铜基线路板以及部分 FPC 软板来说，涂层过薄可能带来局部防护不足，涂层过厚又可能造成堆边、固化不充分、装配干涉或返修困难。因此，线路板涂层测厚仪并不是单纯看一个读数，而是帮助工艺人员判断涂覆过程是否稳定。

林上 LS225 搭配 N1500 探头是一套面向非磁性金属基体上非导电涂层厚度检测的分体式涡流测厚配置。在线路板场景中，它更适合用于铜面、铝基板、铜基板等导电非铁磁基体上的阻焊绿油、三防漆和绝缘涂层厚度复核。若测点下方是 FR-4、PI 薄膜、玻纤树脂或不连续铜箔区域，则不宜把读数直接作为该处涂层真实厚度结论。

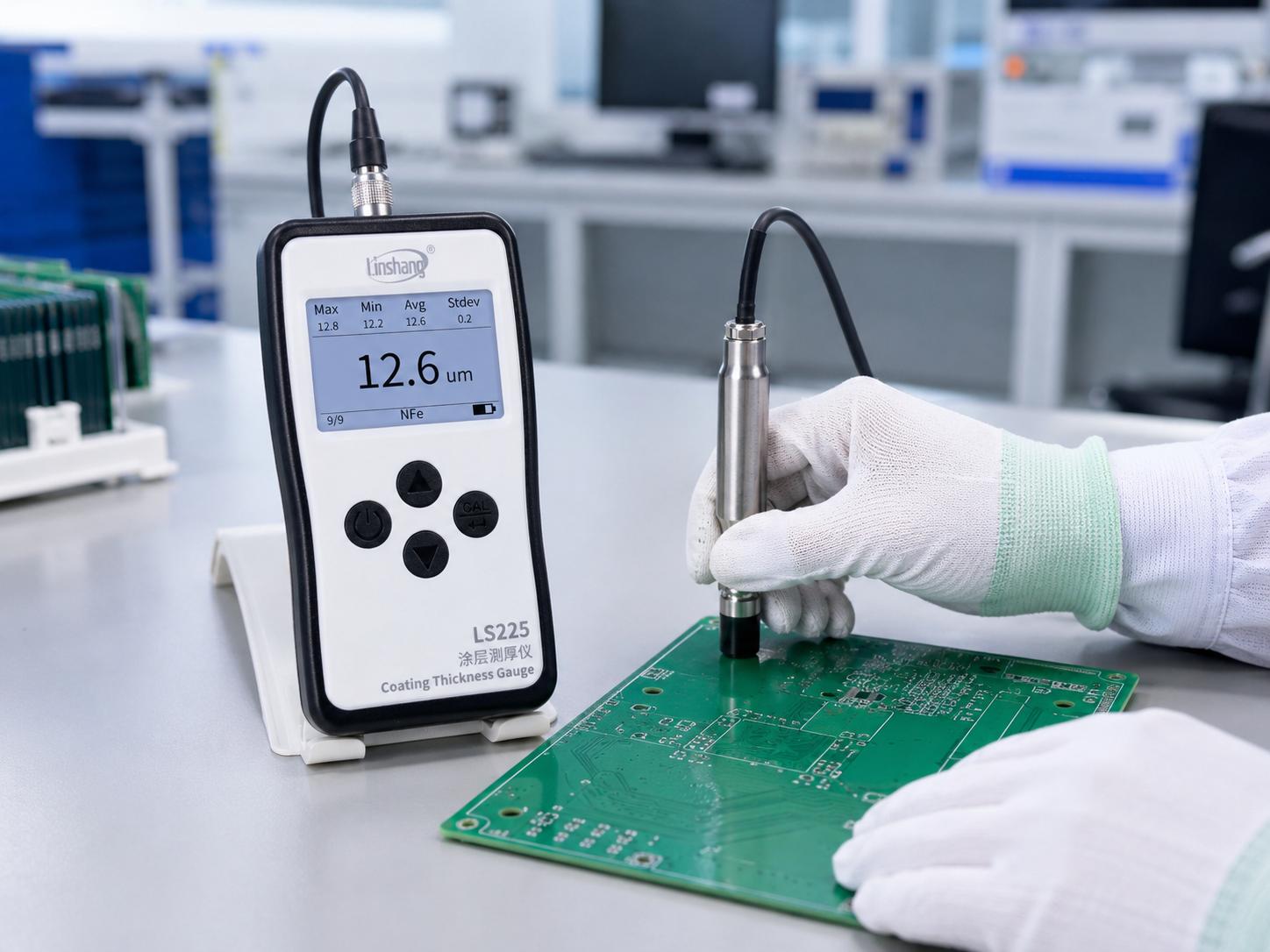

PCB线路板涂层厚度检测场景

一、线路板防护涂层为什么要做厚度检测

PCB 表面涂层的作用并不完全相同。阻焊绿油主要用于保护线路、限定焊接区域、减少桥连风险并提供一定绝缘保护；三防漆常用于已经完成装联后的板组件，在潮湿、粉尘、盐雾、化学气氛或温度变化环境中提供防护；绝缘涂层则更强调相邻导体之间的电气隔离和耐压风险控制。不同涂层对应的质量关注点不同，但厚度都是过程控制中绕不开的基础数据。

在硬板生产中，阻焊层厚度通常会受到油墨黏度、网版参数、曝光显影、预烘和后固化条件影响。FPC 软板上的覆盖膜、保护涂层或局部绝缘涂层又容易受到基材柔性、支撑方式和涂覆张力影响。三防漆环节还会遇到元器件边缘爬胶、焊点周围堆积、板边薄涂和局部漏涂问题。厚度检测的价值，不是替代外观检查，而是把肉眼难以判断的微小差异转化为可记录、可复核的数据。

二、涡流测厚原理与 PCB 适用边界

N1500 探头采用涡流感应原理。测量时，探头线圈在导电非磁性金属基体中激发涡流，非导电涂层会改变探头与金属基体之间的距离关系，仪器根据响应信号换算出涂层厚度。这个原理决定了它适用于“非磁性导电基体上的非导电涂层”，例如铝基材上的绝缘涂层、铜面上的阻焊绿油、非铁磁金属表面的保护层等。

PCB 与普通平整金属板不同。线路板表面往往有铜箔图形、焊盘、线路间隙、阻焊开窗和基材露出区域。如果测头覆盖区域内既有铜又有树脂，或者铜箔宽度明显小于测头有效测量区域，读数就可能受到基体连续性影响。做 PCB 涂层厚度检测时，应优先选择下方金属连续、表面平整、涂层完整、远离板边和孔边的位置，并尽量使用同材质、同结构或相近结构的未涂覆样品进行调零和校准。

三、LS225+N1500在线路板现场的差异化应用点

PCB 防护涂层通常偏薄，现场更关注重复性和小区域测量稳定性。LS225+N1500 采用分体式设计，主机和探头分离，测试时操作者可以把注意力集中在探针落点和样品支撑上。探针式测头适合小尺寸工件和异形材料，但也要求测点选择更规范。对于 10μm 以下的超薄涂层，建议配合手压测试机架使用，以减少人为下压力、倾斜角度和手部晃动造成的波动。

从参数角度看，N1500 探头面向非铁磁性金属基体，测量范围覆盖 0.0—1500μm。在线路板应用中，更多使用的是微米级薄涂层区间，因此 0—99.9μm 区间的 0.1μm 分辨率、手压机架条件下的重复性表现、多点校准能力和自动统计功能更有实际意义。现场检测时，不建议只看一个点位，而应按区域、批次、工艺段建立数据组，例如同一块板测 5—9 个代表点，同一批板抽取多片样品，再结合最大值、最小值、平均值和离散情况判断涂覆状态。

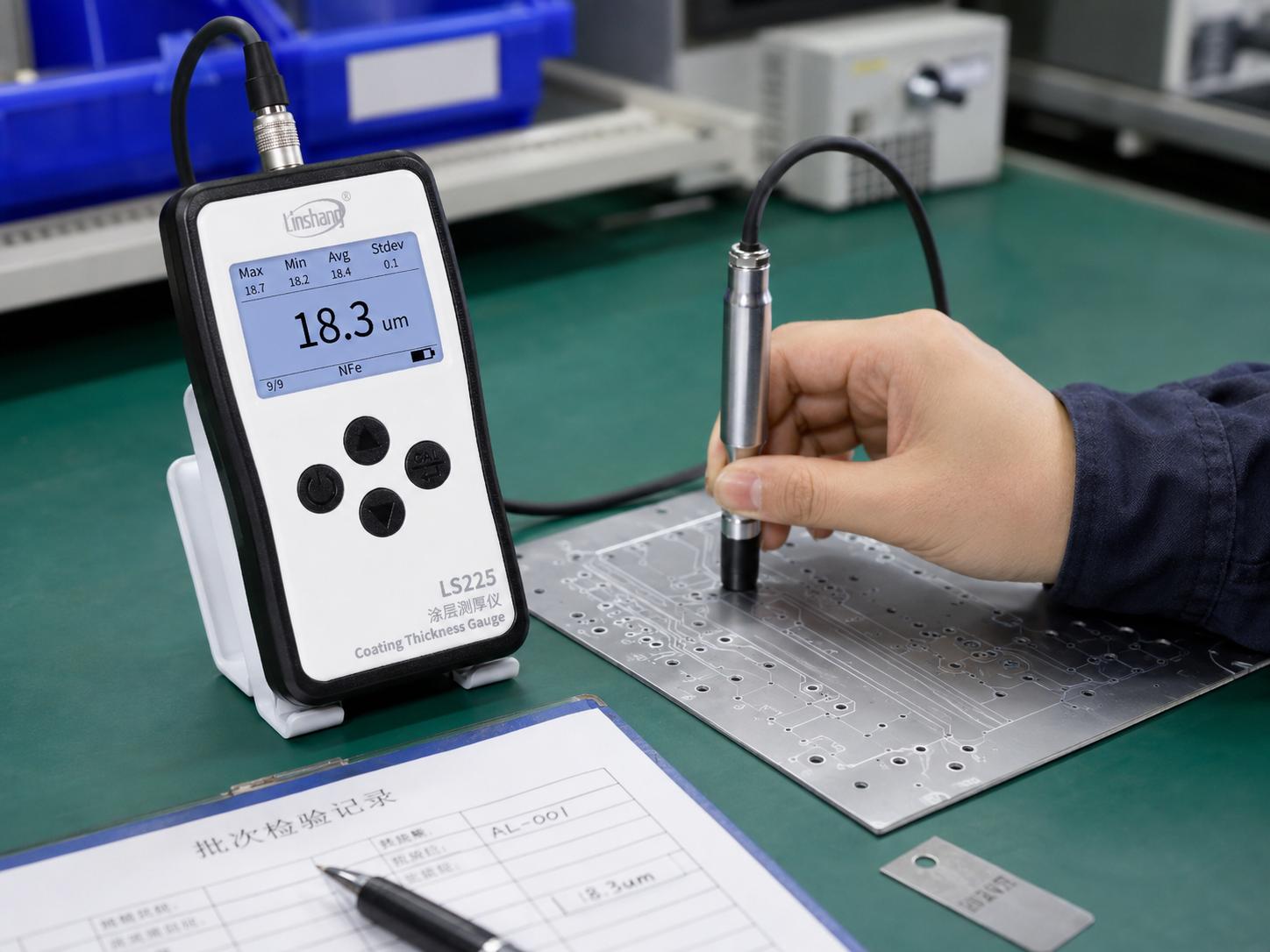

分体式涂层测厚仪检测PCB铜面涂层

四、从来料到成品复核的全流程使用方式

在来料阶段，企业可对基板、涂覆材料或样板进行基础确认，重点看基体是否符合涡流测厚条件。在线路板阻焊工序后，可把厚度检测放在固化后抽检环节，结合外观、附着力、开窗、显影残留等项目进行综合判断。三防漆涂覆后，则可在固化完成并确认表面不再发黏后进行测量，避免软涂层受探头压力影响。

在制程巡检中，建议把检测点位固定下来。例如同一款板可设定板边、中心、铜面大面积区域、热源附近区域和易薄涂区域作为复测点。每次换油墨、换批次、调整涂覆速度、改变烘烤参数或更换夹治具后，重新做一组厚度记录。这样形成的数据比单次读数更有管理价值。

五、仪器使用中的关键注意事项

第一，调零和校准要尽量贴近实际基材。PCB 的铜厚、铝基厚度、表面粗糙度和下方结构都会影响涡流响应，使用与被测板差异较大的标准件直接测量，可能导致偏差。第二，测头应垂直接触表面，避免压在板边、焊盘边缘、孔边、丝印凸起、污染物和明显不平整区域。第三，FPC 样品应放置在平整支撑面上，必要时用治具固定，避免弯曲带来的测距变化。

第四，轻薄涂层建议做多点复测。若连续读数差异较大，应先检查样品支撑、探头垂直度、测点下方铜面连续性、仪器校准状态，而不是直接判断涂层不合格。第五，测量结果应与工艺卡、批次号、板号、测点图、操作者和仪器编号一起留档，方便后续做质量追溯。

六、标准理解：仪器数据不能直接等同于全部标准结论

涂层厚度测量可参考 GB/T 4957-2025、ISO 2360、ISO 2808、ASTM D7091 等涂层厚度检测方法方向；电涡流式覆层厚度测量仪还应关注 JJG 818-2018 等计量检定要求。PCB 行业中，阻焊材料、印制板可接受性、刚性板和柔性板性能要求还会涉及 IPC-SM-840、IPC-A-600、IPC-6012、IPC-6013 等标准体系或客户文件。

需要注意的是，线路板涂层测厚仪适合做现场无损复核、过程巡检和内部质量管理。它不能替代材料资格认证、可靠性试验、截面分析、绝缘电阻测试、耐压测试或客户指定的全部检验项目。对于争议样品，应结合现行标准文本、客户图纸、抽样规则、试验环境和计量状态进行判断。

七、总结：把厚度检测放进 PCB 质量管理流程

林上 LS225+N1500 探头在线路板涂层厚度检测中，更适合被定位为一套微米级、便携式、可统计的过程检测配置。它的价值不是让一个读数替代所有质量判断，而是帮助 PCB 工艺、品质和实验室人员把阻焊绿油、三防漆、绝缘涂层的厚度变化及时记录下来。对于涂覆工艺稳定性、批次复查、异常排查和出厂前内部复核，这类数据越早进入质量体系，后期返工和争议分析就越有依据。
