铁基涂层测厚仪在镀铜、镀锌、镀锡、镀铬厚度检测中的选型逻辑

金属加工和五金件生产现场，涂镀层厚度并不是一个只在出厂前才关心的指标。螺栓镀锌层偏薄，可能影响耐蚀余量；小型冲压件镀锡不均，可能影响装配或导电接触；钢制外壳喷涂过厚，可能造成孔位干涉或外观橘皮；搪瓷、清漆和涂料层厚度波动，也会影响后续装配、外观一致性和批次稳定性。铁基涂层测厚仪的价值，通常体现在来料检验、表面处理后巡检、成品复核和质量追溯这些环节中。

这里说的“铁基”，不是泛指所有金属，而是指铁、钢等铁磁性金属基体。磁性金属表面的镀铜、镀锌、镀锡、镀铬，以及涂料、清漆、搪瓷等覆盖层，本身通常不具备铁磁性，因此可采用磁感应类测量方式进行厚度检测。这个前提很关键：同样是测涂层，如果基材换成铝、铜、黄铜、压铸锌等非磁性导电金属，就不能简单套用铁基测厚逻辑，而应考虑电涡流类方法。

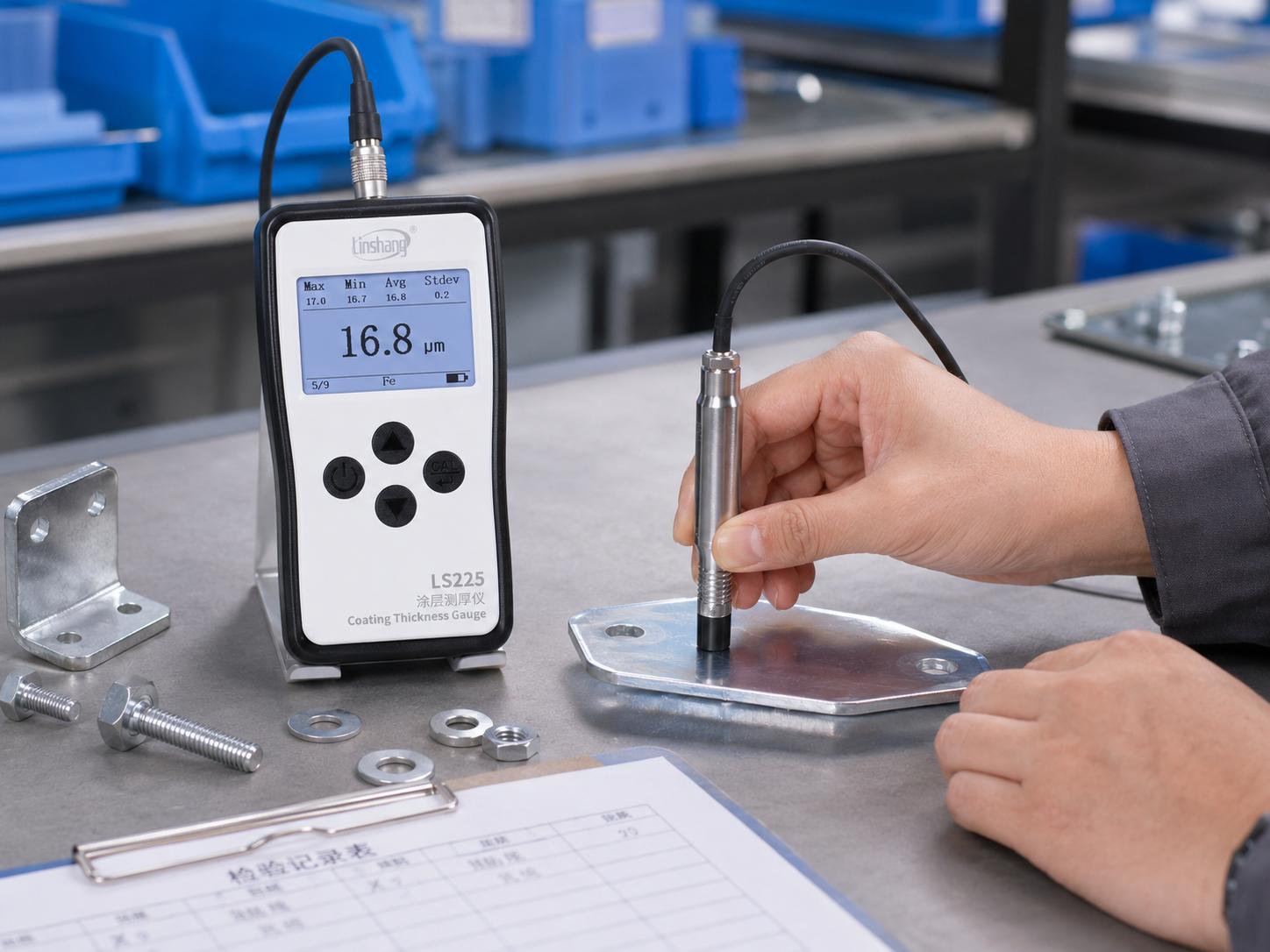

磁性金属小工件涂镀层厚度检测场景

一、先判断基材，再判断涂层，最后判断测头

现场选型最常见的误区，是只问“能不能测镀锌层”，却没有先确认基材。如果镀锌层在钢件上，属于铁磁性基体上的非磁性覆盖层，磁感应测厚仪一般可以作为现场快速检测工具；如果镀锌层在非磁性金属上，测量原理就要重新判断。涂层测厚不是一个单独看覆盖层名称就能确定的项目，基材、涂层、工件形状和厚度范围必须一起看。

二、磁感应法适合现场快速检测，但不能替代全部标准方法

铁基涂层测厚仪常用的磁感应思路，是通过测头与铁磁性基体之间的磁性变化来反映非磁性覆盖层厚度。覆盖层越厚，测头与基体之间的等效距离越大，仪器经过校准后即可显示厚度值。这个方法的优势是无损、快速、便于现场抽检，尤其适合批量小五金、金属加工件和表面处理件的过程控制。

但现场快速检测并不等于所有质量结论都可以直接由单点读数给出。多层镀层中每一层的厚度、争议仲裁、第三方报告、客户特殊验收要求，仍应结合现行标准、试样制备、抽样规则、计量状态和企业检验文件判断。对于镍电镀层、复杂多层镀层或需要成分信息的金属覆盖层，还可能涉及库仑法、X 射线光谱法、截面显微法等补充方法。

三、小工件和超薄镀层，为什么更考验测头结构

五金件现场测厚常见的难点不是大平板，而是小螺钉、小垫片、窄边支架、弯折件、凹面或凸面零件。普通大探头落在这种工件上时，容易出现测头悬空、边缘效应、受力不一致和重复性变差。尤其是 10μm 以下的超薄镀层，读数本身变化范围很小，操作动作、调零基材、测量点位和工件曲率都会放大数据波动。

以林上 LS225 搭配铁基 F500 探头为例，这类分体式铁基涂层测厚仪采用探针式测头，更适合放在小面积工件、超薄涂镀层和局部点位复核场景中。F500 探头公开参数中包含 0.0—500μm 测量范围、低厚度区 0.1μm 分辨率、五点校准精度 ±（2%H+0.3μm）等信息。对企业质检人员来说，这些参数的意义不只是“测得更细”，而是有助于在薄镀层和小工件场景中观察批次波动。

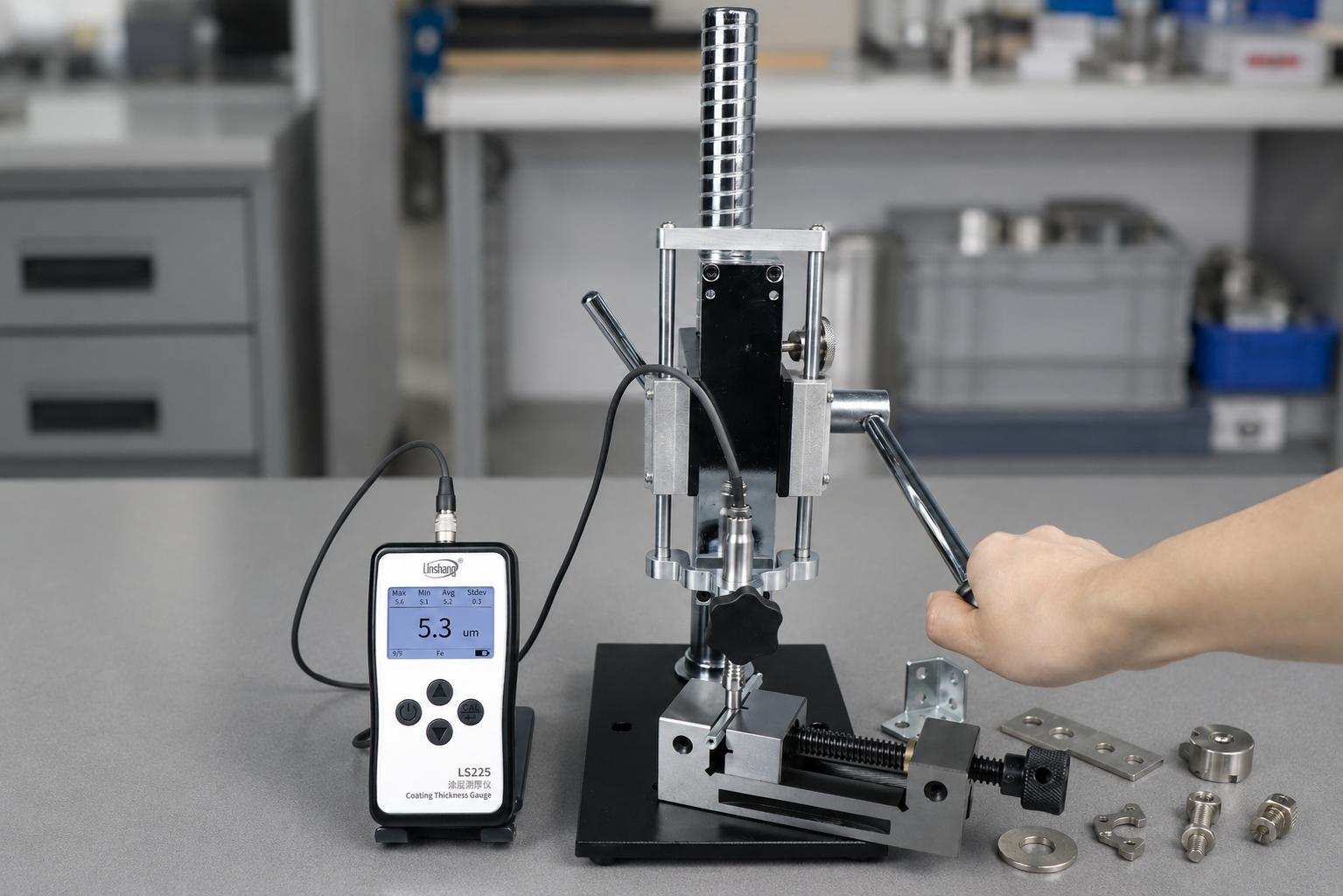

探针式测头检测螺栓镀层厚度

四、使用流程要围绕“同材质、同形状、同条件”展开

现场测量前，应先确认被测件是铁磁性基体，并清理测量区域的油污、粉尘、氧化皮和毛刺。调零时尽量使用与被测件相同材质、相近形状、相近厚度的未涂镀基材；如果只能使用标准基板，也应在质量记录中注明。对薄镀层工件，建议使用与检测范围接近的标准片进行一点或多点校准，避免只在远离实际厚度区间的位置校准。

测量时，测头应垂直、平稳接触涂层表面，不要在边缘、孔口、尖角和明显缺陷位置直接取单点结论。对于螺栓、弯片、窄边件等小工件，可在同一工件上选取多个稳定点位，记录最大值、最小值、平均值和离散情况。LS225+F500 支持自动统计测试数据，适合在来料检验、过程巡检和成品复核中减少手工计算负担，但最终判定仍应回到企业检验规范和现行标准文本。

五、质量管理中不要只保存一个“合格/不合格”

涂镀层厚度管理更有价值的做法，是保存批次号、工件名称、基材类型、表面处理工艺、测量仪器编号、校准状态、测量点位、原始数据、复测结果和判定依据。出现客诉、返修或供应商争议时，这些信息比一句“测过了”更有说服力。对于需要长期稳定供货的五金件企业，还可以建立不同供应商、不同电镀线、不同工艺窗口下的厚度趋势记录。

铁基涂层测厚仪不是为了替代质检人员判断，而是把过去依赖经验的厚度检查变成可记录、可复核、可追溯的数据过程。林上 LS225+F500 更适合作为铁磁性小工件、超薄涂镀层和批次巡检中的配置示例使用。涉及标准判定、争议仲裁或第三方报告时，应结合现行 GB/T 4956-2025、相关产品标准、计量检定状态和企业质量文件综合判断。
