林上 LS213 数显式超声波测厚仪在管道、容器与金属件壁厚检测中的应用方案
数显式超声波测厚仪常用于管道、压力容器、金属板材和机械零部件的单面壁厚检测。对石油化工、电力、船舶、航空航天、汽车制造和金属加工企业来说，壁厚不是一个孤立数值，它关系到腐蚀裕量、结构强度、维修判断、来料复核和质量追溯。现场人员真正关心的往往不是“能不能测”，而是测点怎么布、声速怎么设、探头怎么选、异常值如何复测，以及数据如何进入质检记录。
在很多现场，工件背面无法接触。例如已经安装的管道、服役中的容器壳体、船体内外板、设备基座、焊接结构件和大型机加工件，都不适合拆卸后再用卡尺测量。超声测厚的价值就在于通过一侧接触完成厚度复核，减少破坏性取样和停机拆检的频率。林上 LS213 数显式超声波测厚仪采用超声脉冲反射测量思路，适合放在来料检验、生产巡检、维修复测和批次留档环节中使用。

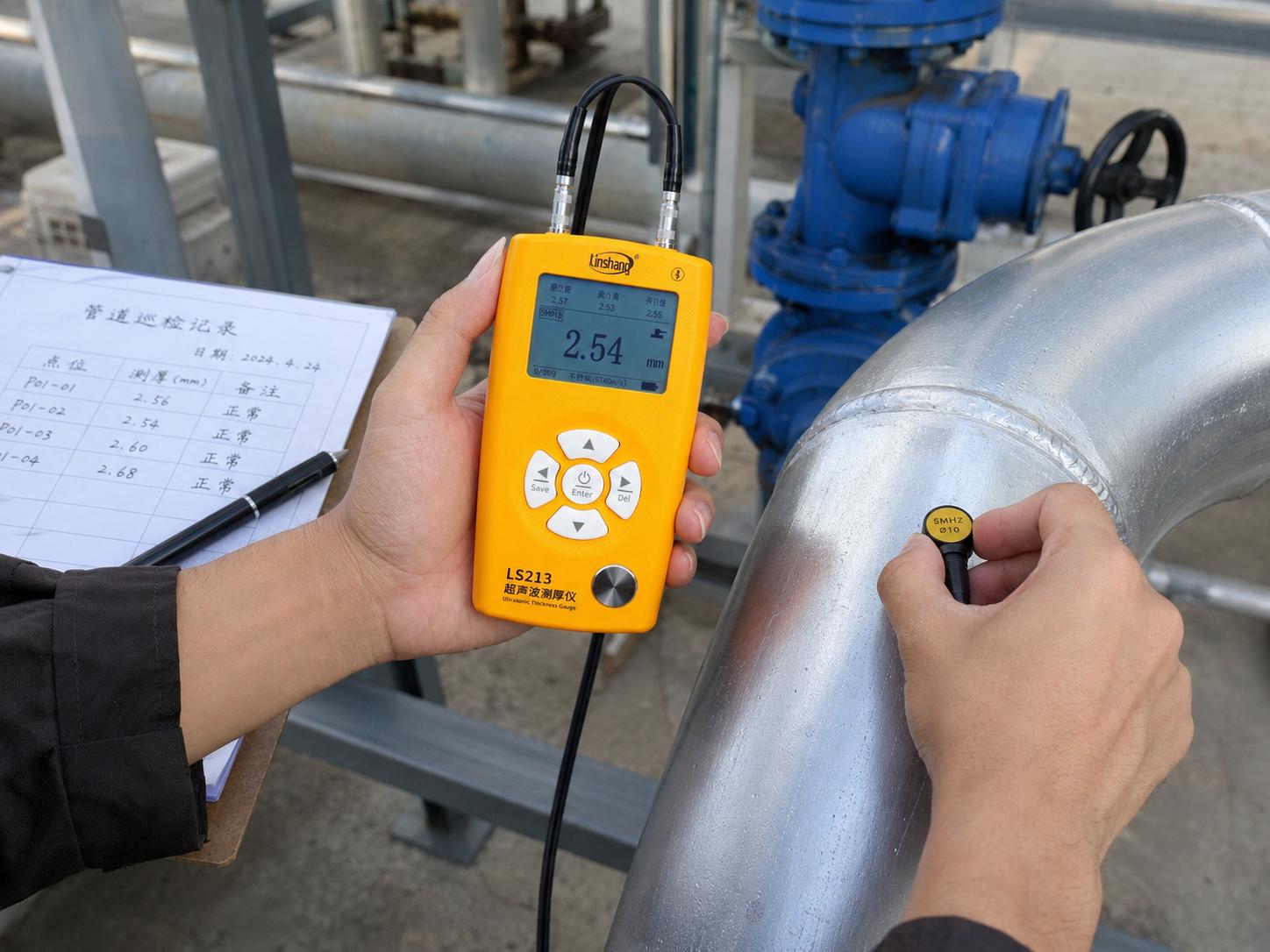

数显式超声波测厚仪检测金属管道壁厚
一、先看检测对象：不同工件的壁厚风险并不一样
管道测厚常见于石油化工和电力行业。外观看起来完整的管线，可能在弯头、三通、焊缝附近、介质冲刷区或保温层下方出现局部减薄。压力容器测厚更关注壳体、封头、接管附近和腐蚀介质接触区域。船舶行业常见对象是船体板、舱壁、甲板、压载舱钢板。汽车制造和金属加工领域则更多用于来料板材、冲压件、机加工件、铸件和焊接件的厚度复核。
| 应用对象 | 常见材料或状态 | 壁厚检测关注点 | 现场难点 |
|---|---|---|---|
| 管道 | 碳钢、不锈钢、合金钢，服役腐蚀后 | 腐蚀减薄、冲蚀减薄、定点巡检 | 弯头和小曲率区域耦合不稳定 |
| 压力容器 | 壳体、封头、接管、焊接区附近 | 剩余壁厚、维修复核、定检前排查 | 涂层、氧化皮和温度影响读数 |
| 船舶结构 | 船体板、舱壁、甲板、压载舱钢板 | 服役腐蚀、区域厚度分布 | 表面锈蚀、潮湿环境、测点分散 |
| 金属加工件 | 板材、铸件、机加工件、热处理件 | 来料厚度、加工余量、批次一致性 | 粗晶组织、小零件和曲面工件较多 |
二、标准方法与现场工具的关系
超声测厚可参考现行无损检测相关标准、企业设备点检规程、压力容器和管道定检要求以及企业内部质量文件。标准方法强调测试条件、材料声速、耦合状态、探头频率、校准和记录要求；现场数显式超声波测厚仪更适合用于过程控制、巡检筛查和内部复核。两者并不冲突，但不能把一次手持测量结果直接等同于完整标准判定。
如果测厚结果用于维修决策，建议把测点位置、设备编号、材料牌号、声速设置、探头类型、表面状态和复测结果一并记录。对于临界值、异常跳变值或与历史记录差异较大的位置，应安排复测，必要时结合更完整的无损检测、图纸要求和专业评估。
三、林上 LS213 的参数如何对应现场问题
林上 LS213 可用于金属、玻璃、陶瓷、塑料等能传播超声波的材料厚度测量，分辨率可达 0.01mm。它配置标准探头、微径探头、粗晶探头和高温探头四类选择，适合根据被测对象的尺寸、晶粒状态、温度和曲率进行搭配。标准探头适合常规平面或普通工件；微径探头更适合小工件、窄区域和曲面；粗晶探头用于铸铁等晶体颗粒较大的材料；高温探头适合高温工件的短时接触测量。
| 选型关注点 | 建议判断方式 | 对应使用提醒 |
|---|---|---|
| 材料是否能传播超声波 | 金属、部分塑料、陶瓷、玻璃通常可测，疏松或强衰减材料需谨慎 | 先用已知厚度样件或校准块验证 |
| 测量区域大小 | 小曲面、小零件或窄边区域需考虑探头接触面积 | 优先评估微径探头适配性 |
| 晶粒状态 | 铸铁、粗晶材料回波衰减和杂波更明显 | 需考虑粗晶探头和复测流程 |
| 温度条件 | 高温工件不宜用普通探头长时间接触 | 使用高温探头并控制接触时间 |
| 数据管理 | 批量巡检需要编号、统计、导出和留档 | 结合 APP 或 PC 软件管理记录 |

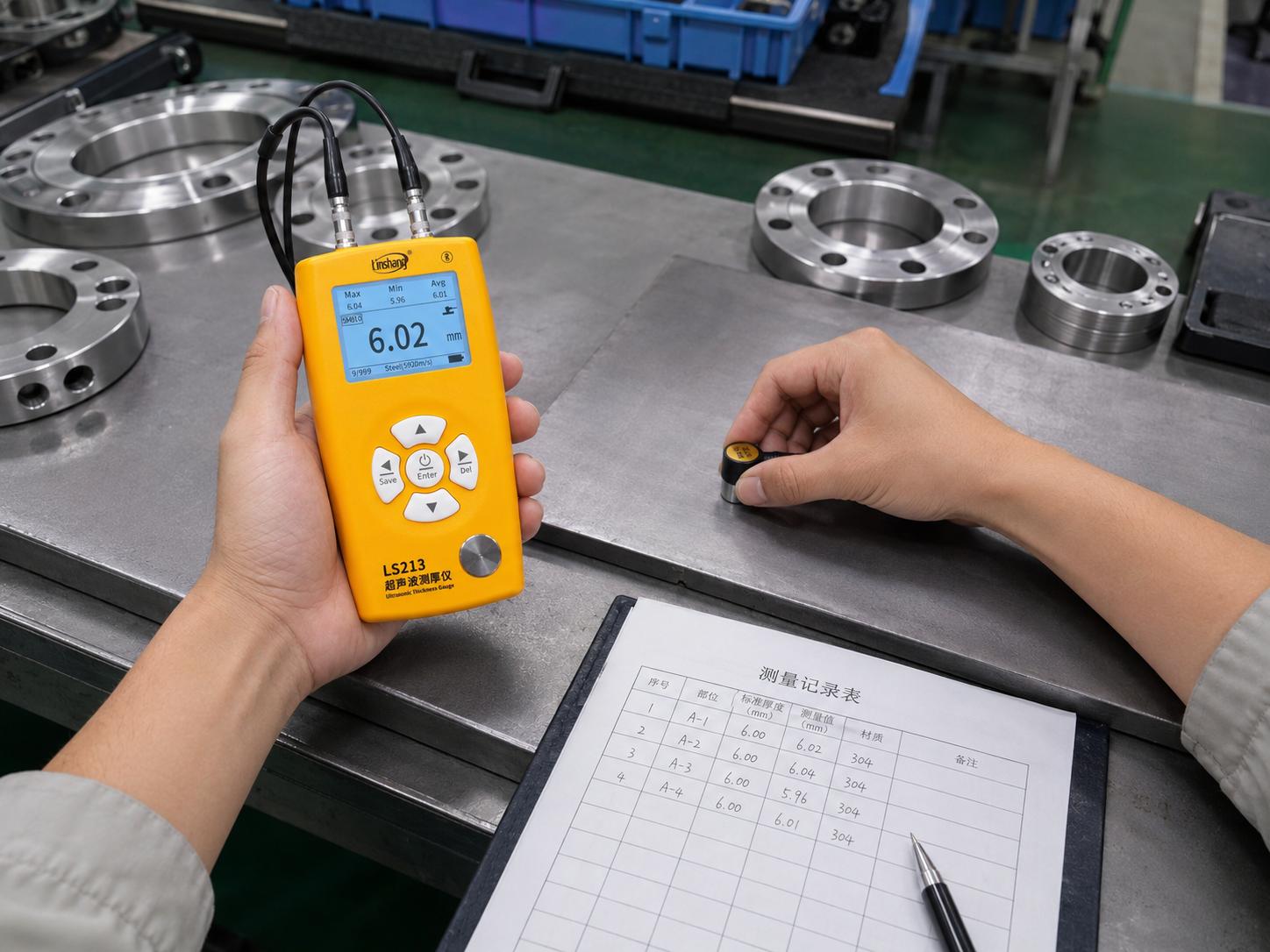

金属加工质检台面超声测厚数据留档
四、使用流程：从校准到复测，不要只看一个读数
现场使用数显式超声波测厚仪时，建议先确认工件材料和预估厚度范围，再选择探头和声速。对于已知材料，可使用仪器内置材料声速作为起点；如果材料牌号、热处理状态或组织状态存在差异，建议用同材质、已知厚度样件进行校准。测量前要清理测点表面，去除明显锈蚀、氧化皮、油污和松散涂层，保证耦合剂能形成稳定声学接触。
测量时，探头应垂直接触工件表面，压力稳定，不宜在粗糙表面拖拽读数。对管道弯头、焊缝附近和腐蚀坑周边，应布置多个测点，避免只取一个位置代表整段设备。林上 LS213 支持数据保存和统计模式，适合将最大值、最小值、平均值等信息用于内部质量复核；QC 模式可用于按照企业设置的上下限快速提示是否超出内控范围，但最终是否合格仍应结合图纸、标准和检验文件判断。
五、常见误差来源与控制建议
超声测厚的误差主要来自声速设置、表面状态、探头选择、耦合剂、工件温度、曲率半径、晶粒组织和背面反射状态。比如同样是不锈钢，不同牌号、热处理状态和组织差异都可能使声速与默认值存在偏差；铸铁和粗晶材料容易出现杂波；小管径外壁如果探头接触不充分，读数也可能不稳定。现场人员应把异常读数视为复测信号，而不是立刻下结论。
对于石油化工、电力和船舶这类服役设备，建议建立测厚点位图和历史趋势表。一次检测只能说明当次测点状态，连续巡检数据才能反映腐蚀或磨损趋势。对于汽车制造和金属加工企业，来料批次测厚可与供应商批号、材料牌号、工艺路线和质检记录绑定，形成可追溯证据链。
六、适合使用与不适合直接下结论的场景
LS213 数显式超声波测厚仪适合用于单面壁厚检测、来料厚度复核、设备巡检、维修前后对比、批次质量抽检和现场快速筛查。不适合直接判定内部裂纹、夹杂、分层等缺陷性质，也不适合在无法获得稳定背面回波的材料上直接给出厚度结论。若检测结果涉及安全等级、争议仲裁或第三方报告，应结合现行标准方法、计量状态和专业检测流程。
从企业质量管理角度看，一台仪器的价值不只在于读数，还在于能否把检测流程做规范。测点编号、探头类型、声速设置、原始数据、复测记录、异常处理和导出文件，才是数显式超声波测厚仪真正进入质量体系的关键。对于需要多行业应用的用户，林上 LS213 更适合作为现场巡检和内部质控工具，而不是替代完整实验室或法定检验流程。
