FRP测厚仪选型与纤维增强塑料制品厚度无损检测方案

FRP测厚仪常用于玻璃钢、碳纤维制品和其他纤维增强塑料的厚度无损检测。对生产企业、加工厂和维护单位来说，厚度不是一个孤立参数，它关系到结构设计余量、树脂固化质量、加工减薄、服役磨损和批次一致性。来料验收时，质检人员关心板材、管材或型材是否接近图纸要求；生产巡检时，现场更关注固化后厚度是否稳定；维护检测时，重点往往落在管道、储罐或壳体局部是否存在减薄风险。

FRP 材料和金属不同。GFRP 通常由玻璃纤维、树脂基体和填料构成，CFRP 则以碳纤维增强为主，材料内部存在纤维方向、铺层、树脂含量、孔隙和界面状态差异。超声测厚依靠声波在材料中的传播时间换算厚度，声速设置越接近实际材料状态，测量结果越有参考价值。对于缠绕玻璃钢管、夹砂管、碳纤维板和拉挤型材，不能简单把一种声速套用到所有工件上。

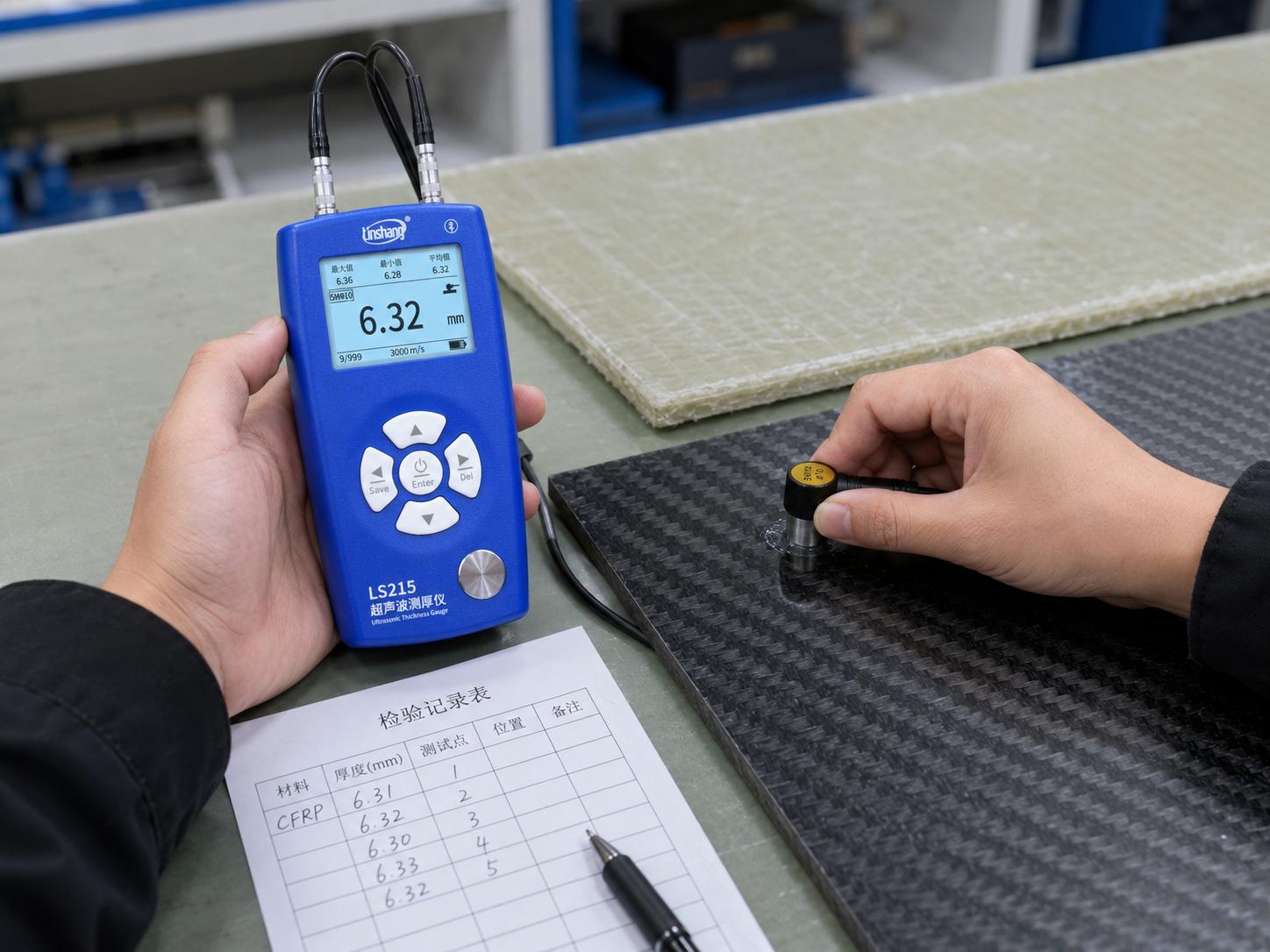

FRP材料厚度无损检测场景

选型前先确认检测对象

选 FRP测厚仪时，第一步不是看量程，而是确认检测对象。玻璃钢管道通常有外壁曲率，夹砂层和内衬层的声学响应也会不同；碳纤维板材表面较硬，铺层方向会影响回波稳定性；手糊或维修补强区域可能存在树脂富集、气泡和厚度不均。若检测对象主要是平整板材，可优先关注分辨率、声速设定和重复性；若是管道、弯头或小尺寸构件，则要关注探头接触面积、曲面耦合和最小测量区域。

量程、分辨率和声速设置要一起看

厚度范围决定能不能覆盖主要工件，分辨率影响读数细化程度，声速设置则直接关系到读数是否贴近实际。企业做 FRP 厚度检测时，经常遇到一个问题：同样是玻璃钢，不同树脂体系、纤维比例和成型工艺下，声速并不相同。若只依赖通用材料声速，现场可能出现同一批次读数稳定，但与切样或卡尺确认值存在偏差的情况。

在内部质检中，较稳妥的做法是准备同材质、同工艺、已知厚度样块。先用样块反测声速，再将该声速用于同批材料或同类工件的批量复测。林上 LS215 的测量范围覆盖 1mm—320mm 材料，显示分辨率可达 0.01mm，内置多种材料声速，也可以根据已知厚度反测声速。把这类功能放进来料验收、过程抽检和维护巡检流程中，更容易形成可复核的数据链，而不是只得到一个孤立读数。

探头选择影响曲面和复合材料的读数稳定性

FRP 测厚经常卡在探头接触。平板样品通常比较容易获得稳定回波，管道、弯头、小型壳体和表面粗糙区域则要更注意耦合状态。曲面测量时，探头摆放角度、耦合剂厚薄、表面打磨状态都会影响回波。对局部维修层或服役后的管道外壁，建议先清理表面浮尘、涂层残留和松散树脂，再进行多点复测。

如果企业需要兼顾板材、管材、小工件和粗晶或衰减较大的材料，选型时应关注是否有不同探头可搭配。林上 LS215 可根据检测对象选配标准探头、微径探头、粗晶探头和高温探头，现场可以按工件尺寸、曲率和材料状态选择更合适的接触方式。对于 FRP 材料，探头并不是越小越好，也不是频率越高越好，关键是回波是否清晰、重复读数是否稳定、校准样块是否与实际工件接近。

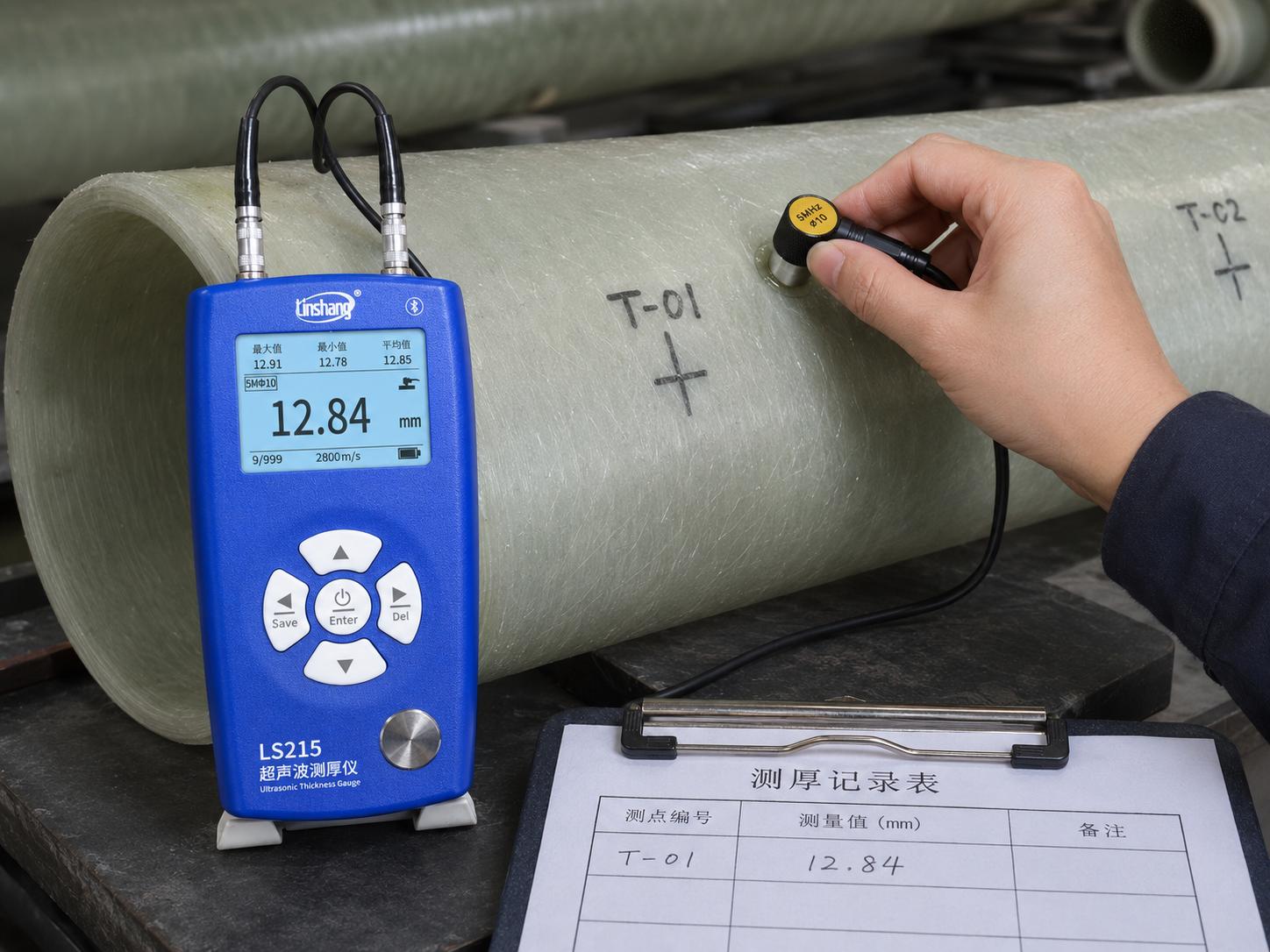

玻璃钢管道壁厚复测记录

FRP测厚仪不能直接替代标准判定

超声测厚适合现场无损筛查和过程控制，但不能把仪器读数直接等同于产品合格结论。FRP 管道、板材和结构件的质量评价还可能涉及外观、树脂含量、巴柯尔硬度、力学性能、耐压性能、铺层结构、缺陷检测和企业设计要求。厚度读数只是其中一个维度，尤其在承压管道、储罐或结构件中，更应结合图纸、公差、抽样规则和现行标准判断。

现场使用时建议建立四步流程：先确认检测对象和批次，再用同材质样块校准声速；随后按图纸或检验规范布点测量，最后把原始读数、声速值、探头类型、检测人员、日期和复测结论一起留档。若读数接近下限、波动异常或与加工记录不一致，应增加测点或采用切样、卡尺、实验室方法复核。

适合企业质检的配置思路

官网方案型内容更适合把 FRP测厚仪放在完整质量流程中理解。对 FRP 制品企业来说，选型时可重点看五项：厚度范围是否覆盖工件规格，分辨率是否满足内部复测，是否支持声速自定义或反测，探头是否适配曲面和不同材料状态，数据是否便于记录和追溯。林上 LS215 更适合作为来料验收、生产质检、加工复测和现场维护中的便携式厚度检测配置；涉及争议判定、型式检验或第三方报告时，仍应以正式标准方法、计量状态和企业检验规范为准。
