铸铁测厚仪用于铸铁管与铸件壁厚检测的选型思路

铸铁测厚仪在铸铁管道、泵体、阀体、机座和大型铸件检测中，常被放在来料复核、加工前确认、服役设备巡检和腐蚀减薄评估环节。铸铁材料和普通钢板不同，内部石墨形态、晶粒组织、铸造缺陷和表面粗糙度都会影响超声回波。现场人员拿到一个铸件，并不是简单把探头贴上去读数，还要先判断材料类型、表面状态、厚度范围和检测目的。

对新制铸件来说，壁厚检测常用于核对加工余量、发现局部薄壁和确认关键承压区域是否满足图纸要求。对在役铸铁管道来说，测厚更多用于判断腐蚀、冲蚀、结垢清理后局部减薄情况。两类场景对仪器的要求不同：前者更关注厚壁、粗晶和复杂曲面下的回波识别，后者更关注现场便携、重复测点管理和腐蚀区域复测。

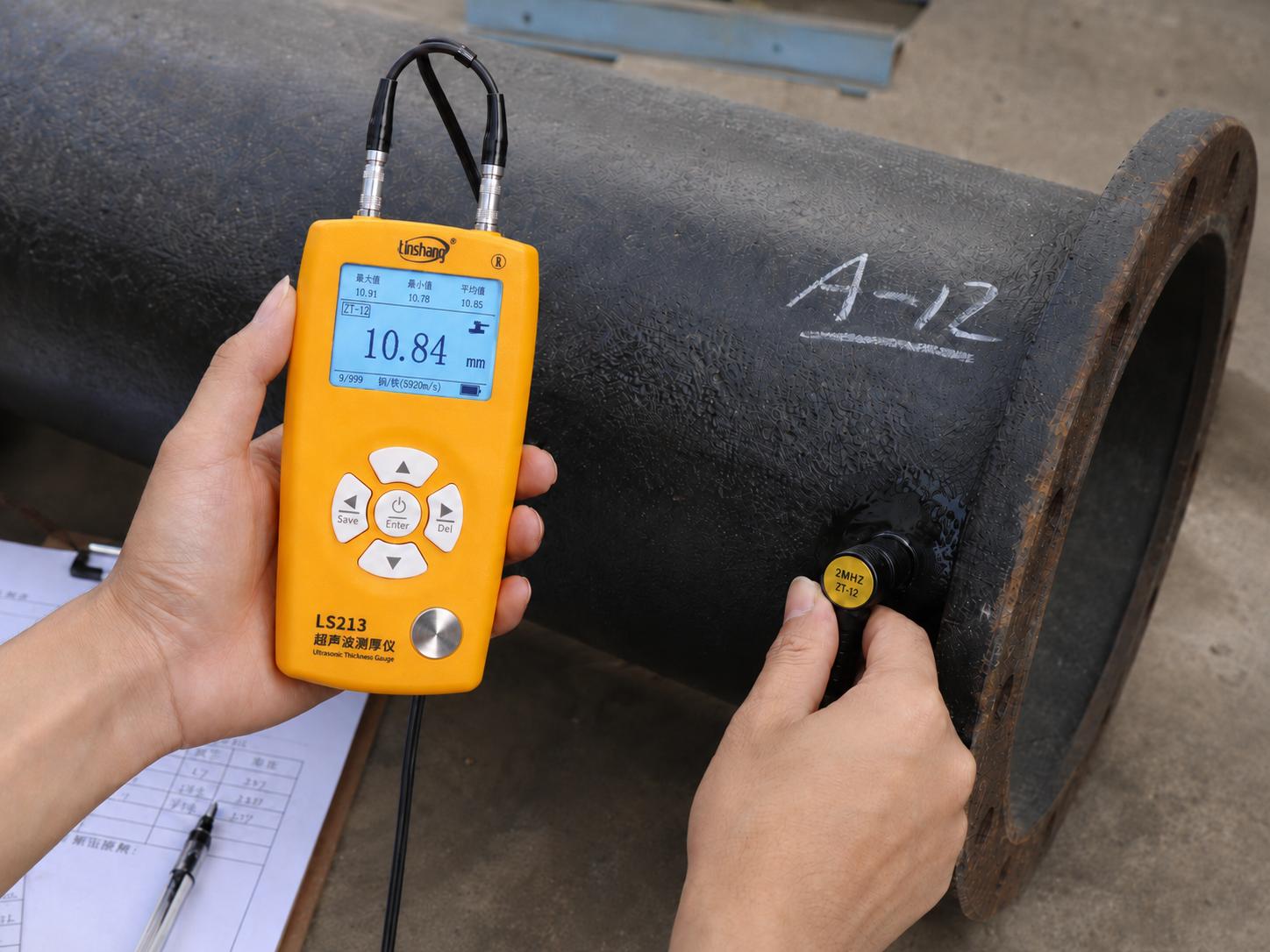

铸铁管道壁厚检测现场

先看检测对象，再谈仪器参数

铸铁检测对象大致可分为铸铁管、泵阀壳体、机械底座、铸铁承压部件和设备外壳。灰铸铁、球墨铸铁、蠕墨铸铁的组织状态不同，声速、衰减和杂波表现也会不同。铸铁管常见问题是腐蚀减薄、内壁结垢、外防腐层残留和曲面耦合；铸件常见问题是组织粗大、壁厚变化快、表面砂眼或机加工余量不一致。

标准层面，超声测厚可参考无损检测相关方法标准，铸铁管和铸件还应结合产品标准、图纸尺寸、公差要求和企业检验规范。便携式测厚结果更适合过程控制、现场筛查和内部复核；若涉及争议判定、承压安全结论或第三方报告，应按现行正式标准和检验方案执行。

铸铁测厚仪选型要看哪些指标

以林上 LS213 铸铁测厚仪作为配置示例，它面向铸铁管道、铸件及设备壁厚无损检测，可测 0.8-350mm 材料，分辨率 0.01mm，精度为 ±0.05mm。高灵敏双晶探头有助于减少杂波影响，可选配粗晶探头，更适合铸铁铸件等粗晶材料结构的现场测量。对材料类型和厚度差异较大的工件，自动选择合适增益的设计有利于减少现场反复调节。

选型不能只看量程，还要看测点流程

铸铁管腐蚀评估常采用网格化测点。现场可先划定直管段、弯头、接口附近、积液区和外腐蚀可疑区，再按同一声速、同一耦合方式进行复测。每个区域不宜只取一个点，腐蚀坑、石墨偏析和表面打磨状态都可能造成读数波动。对异常低值，应换方向、换耦合剂、清理表面后复测，并记录复测原因。

铸件壁厚检测则要结合图纸。加强筋、过渡圆角、浇冒口附近、厚薄交界处容易出现回波复杂的情况，单次读数不应直接作为整件判断。对粗晶组织明显、回波衰减较强的铸件，可在同材质参考样块上校准声速，再用林上 LS213 搭配合适探头进行测点复核。若仪器提示回波不稳定，应先排查表面耦合、探头角度、声速设置和工件背面形状。

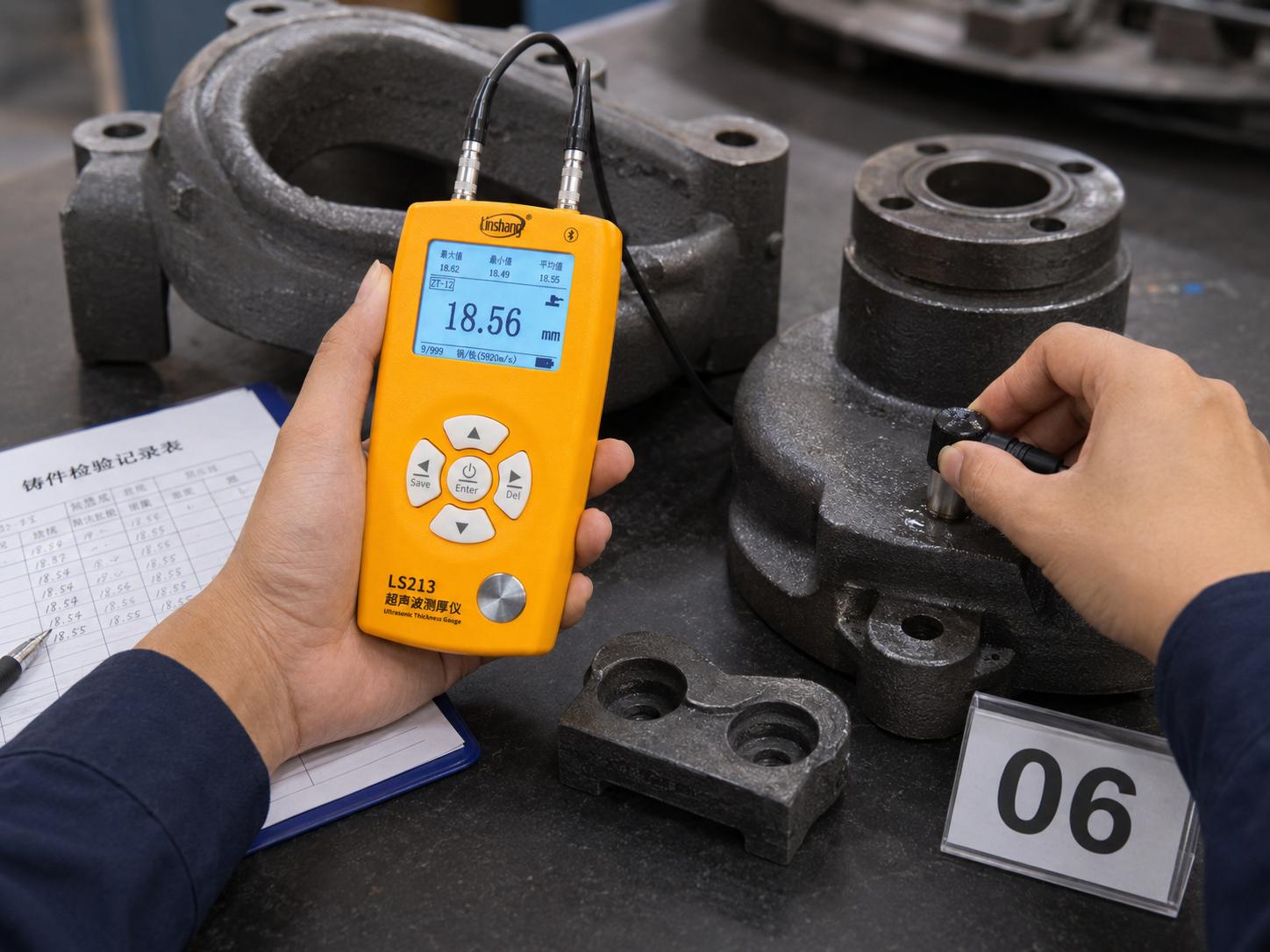

铸件壁厚抽检与记录

数据如何进入质量管理

测厚记录建议至少包含工件编号、材料类型、测点位置、声速设置、探头类型、校准试块、操作者、复测结果和判定依据。对在役管道，还应记录运行介质、服役年限、腐蚀位置、外观照片和历史数据。这样做的目的不是把一次读数放大成安全结论，而是让后续复测有可比性。

铸铁测厚仪适合帮助企业把“现场看起来变薄了”转化为可记录、可复核的数据。林上相关型号更适合放在来料检验、过程巡检、停机检修和成品复核中作为现场测厚配置。最终判定仍需结合现行标准、图纸要求、抽样规则和计量状态，尤其是承压、燃气、水务和大型设备场景，更应保留完整检测记录。
