工业构件壁厚检测方案：林上LS211壁厚测量仪的应用与数据管理

壁厚测量仪在石油化工、电力、金属制造、船舶工程和塑料建材行业中，承担的并不只是“测出一个厚度值”。对于在役管道、压力容器、储罐、船体钢板和塑料管材，真正有价值的检测结果应当能够回答三个问题：当前厚度是否出现异常、异常区域位于哪里、数据能否与历史记录进行比较。只有把测点布置、材料声速、探头选择、复测规则和数据留档放在同一套流程中，超声波测厚才可能成为可持续使用的质量管理工具。

一、不同工业构件为什么需要进行壁厚检测

石油化工装置中的工艺管线长期接触腐蚀性介质，弯头外弧、三通汇流区、变径位置、注入点下游和容易积液的低点，可能出现局部腐蚀或冲蚀。电力行业的锅炉管、蒸汽管道和受热面构件则可能受到高温氧化、介质冲刷和运行工况变化影响。金属制造企业更多关注板材来料厚度、机加工余量和铸件局部尺寸；船舶工程需要对舷侧板、甲板、舱壁和压载舱区域进行分区测厚；塑料建材企业则需要核查管材、板材及容器壁厚的一致性。

这些对象虽然都涉及厚度，但检测目的并不相同。来料检验关注规格是否与采购文件一致，生产巡检关注工艺波动，在役设备检验关注腐蚀减薄趋势，维修复查关注更换或修补范围。检测方案应先明确目的，再决定测点密度、探头类型和数据判定方式。

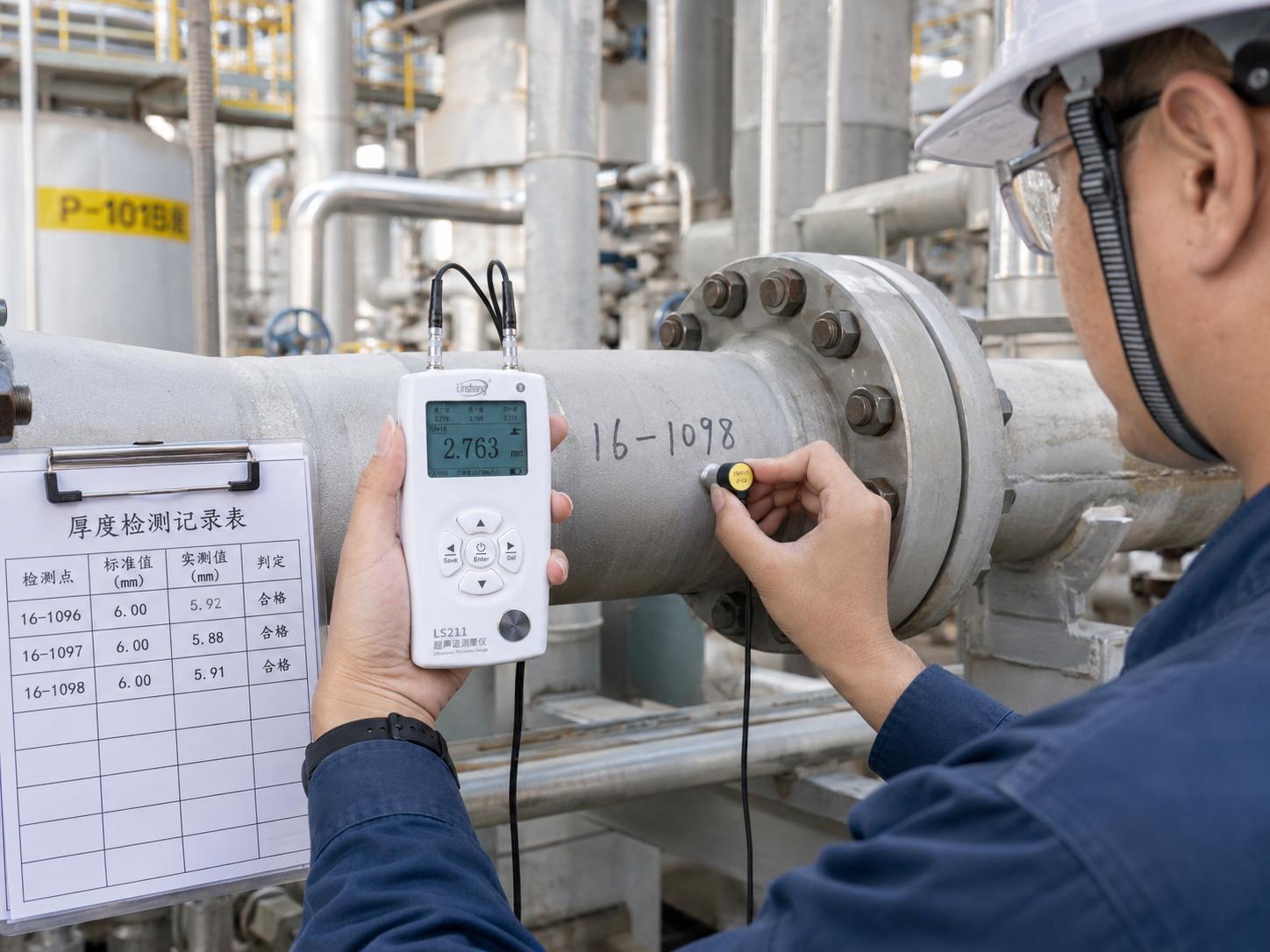

工业管道壁厚检测现场

二、超声波壁厚测量的基本逻辑

便携式超声波测厚仪通常利用脉冲反射原理工作。探头向材料内部发射超声脉冲，声波到达背面界面后反射回来，仪器根据声波往返时间和材料声速计算厚度。其基本关系可以理解为：厚度等于声速与往返传播时间乘积的一半。

这也意味着，仪器显示值不仅取决于计时能力，还取决于声速是否正确。碳钢、不锈钢、铝、铜、玻璃、陶瓷和工程塑料的声速不同；即使是同一类材料，合金成分、热处理状态、组织方向、温度和加工工艺也可能造成差异。对材质不明确或精度要求较高的工件，建议使用同材质、已知真实厚度的样品反测声速，再用于同批次或相近状态材料。

三、LS211的量程和分辨率应如何理解

林上LS211超声波测厚仪配合标准探头时，官方资料标注在45#钢条件下可测0.8mm—600mm。这个范围不能简单外推到所有材料和所有形状。材料衰减较大、晶粒粗大、曲率较小或背面反射条件较差时，实际可测范围可能缩小。

同样需要区分“最高分辨率”和“全量程分辨率”。LS211在0.8mm—10mm区间的显示分辨率可达0.001mm；在10mm—100mm和100mm—600mm区间，显示位数会相应调整。选型时应根据实际厚度区间判断，而不是只看宣传页上的最高数值。

四、四类探头不是附件差异，而是应用条件差异

林上LS211可配置标准探头、微径探头、粗晶探头和高温探头。标准探头适合常规平面、钢板和一般管道；微径探头的接触区域较小，更适合小工件、窄位置和曲率较大的区域；粗晶探头用于铸铁及部分晶粒较大的材料，以改善强散射条件下的信号获取；高温探头用于表面温度较高且无法立即停机冷却的工件。

探头频率、晶片尺寸和接触面积会共同影响近表面盲区、穿透能力、测量区域和曲面适应性。高频探头通常更有利于薄件或小区域分辨，低频探头在粗晶和高衰减材料中更容易获得有效回波，但最终仍需通过实际样件验证。

五、现场检测中最常见的六类偏差

第一类是声速设置错误。把碳钢声速直接用于不锈钢、铝合金或塑料，会产生系统性偏差。第二类是耦合不足，锈层、灰尘、粗糙表面和耦合剂过少都会使回波不稳定。第三类是曲面方向错误，测量管道时，双晶探头的分割面方向需要与管道轴线及曲率关系相匹配。

第四类是测点没有复现。两次巡检虽然测的是同一根管道，但位置相差几十毫米，读数可能代表完全不同的腐蚀区域。第五类是把涂层厚度混入基材厚度，在防腐涂层较厚或表面状态复杂时，需要确认仪器模式和适用范围。第六类是只保留一个最低值，没有记录附近复测点，导致后续人员无法判断该值是局部点蚀、耦合异常还是稳定减薄。

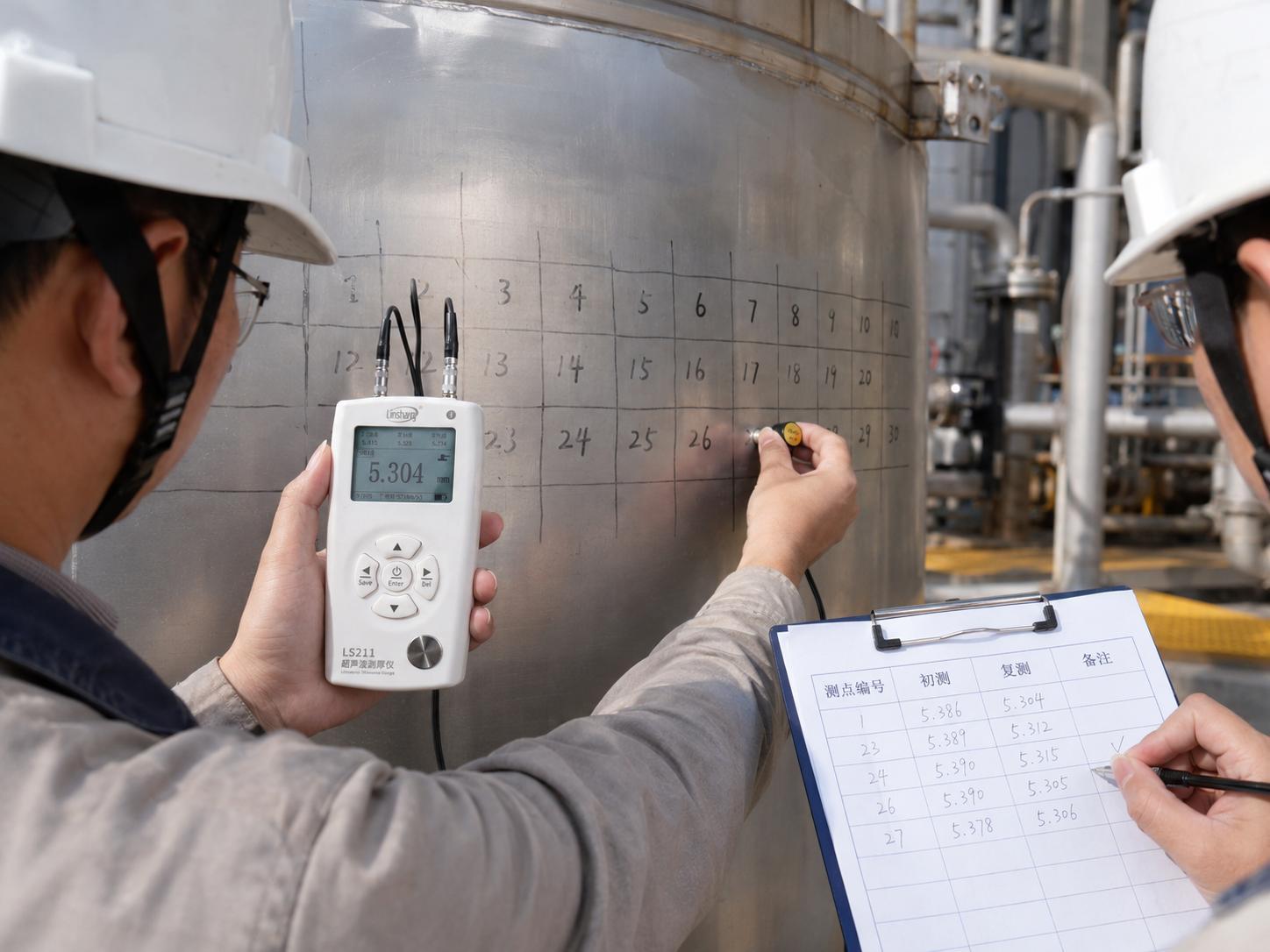

压力容器测点复测与记录

六、从单次测量转向可追溯的数据管理

LS211具有统计模式和QC模式。统计模式可以显示当前数据组的最大值、最小值和平均值，适合板材抽检、批量工件复核和区域扫描；QC模式可设置上下限，用于企业内部规格筛查。需要注意，仪器显示的“合格”只代表测量值是否位于预设限值内，不等同于设备安全评价或法定检验结论。

仪器本机可保存999组测试数据，并支持连接手机APP。通过APP可对数据分组，查看最大值、最小值、平均值和标准差，并以文件形式整理。官方资料还标注支持PC软件和Excel数据导出，适合将现场读数并入设备台账、来料检验表或周期巡检数据库。

推荐采用“设备—区域—测点—时间”的四级编号方式。例如将某条管线编号为P-101，将弯头外弧编号为E03，再将具体测点编号为E03-01。每次检测都使用同一位置标识，并记录仪器编号、探头、声速、表面处理方式和人员。这样才能计算相邻周期的厚度变化，而不是比较两组来源不明的数字。

七、标准、计量和安全判定的边界

通用超声测厚方法可参考GB/T 11344-2021《无损检测 超声测厚》，仪器计量可参考JJF 1126-2004《超声波测厚仪校准规范》。具体到压力容器、石油管道、电站设备和船舶结构，还需要结合相应安全技术规范、行业标准、船级社规则、设计文件和企业检验程序，具体版本应以现行正式文本为准。

开机基准调校属于使用前检查，不能替代具有溯源性的计量校准。对于关键设备，建议建立周期校准、使用前核查、使用后核查和异常复核制度。仪器受到跌落、更换探头、长时间存放或出现明显漂移后，应增加核查。

壁厚数据可以帮助识别减薄位置和变化趋势，但是否维修、降级、继续运行或报废，应由具备相应职责和能力的人员结合设计厚度、腐蚀裕量、载荷、介质、历史数据及法规要求作出判断。林上LS211更适合定位为现场测厚、批量复核和数据留档工具，而不是脱离工程背景独立给出安全结论。
