手持式玻璃测厚仪主要解决一类常见的工程检测难题：玻璃已经装入窗框、幕墙龙骨或固定扇结构，只能接触其中一侧，游标卡尺无法夹住玻璃边缘，更无法直接分辨中空结构中的玻璃层和空气层。此时，检测人员需要在不拆卸玻璃的情况下，对现场配置进行复核，并把结果与设计图纸、材料清单、出厂资料和变更记录对应起来。

厚度复核看似只是读取毫米数，实际涉及玻璃类型识别、抽检点位安排、测量条件控制和结果留档。尤其在同一栋建筑中，不同朝向、不同楼层、开启扇与固定扇、采光顶与立面玻璃可能采用不同配置。只测一个位置，或者只记录总厚度，很难说明整批玻璃的实际状态。

为什么已安装玻璃难以用传统量具测量

游标卡尺和千分尺适合测量能够接触两个表面的裸片玻璃。玻璃进入门窗或幕墙系统后，边缘通常被压条、胶条、结构胶或型材遮挡，量具无法形成正常夹持。即使局部能够看到边缘，也可能只能读到整个玻璃组件的边部厚度，无法分别得到第一片玻璃、空气层和第二片玻璃的尺寸。

中空玻璃的结构通常包含两片或多片玻璃以及一个或多个间隔层。夹层玻璃还可能包含透明中间层。工程复核时，检测人员需要先明确自己要核查的是单片玻璃厚度、玻璃组合结构、空气层厚度，还是整套玻璃组件的名义配置。目标不同，记录方式也不同。

对于已经投入使用的建筑，玻璃边缘还可能存在密封胶老化、装饰件遮挡、表面污染和贴膜等情况。直接拆卸不仅工作量大，还可能破坏原有密封系统。采用单侧光学测量，可在不拆除玻璃的前提下获得结构尺寸信息，更适合用于现场排查和内部复核。

玻璃厚度与设计选型、结构安全、隔声隔热配置和加工一致性有关，但厚度数据本身并不等同于完整的质量结论。测得两片玻璃及中间空气层的厚度，可以帮助判断现场结构是否与图纸、材料报审表或生产配置单基本一致，也可以发现局部错装、替换后资料未更新、同一立面混用不同配置等问题。

厚度读数不能单独证明玻璃是否经过钢化处理，也不能直接确认夹层膜材质、Low-E膜面位置、中空玻璃充气状态、密封耐久性或抗冲击性能。涉及安全玻璃类别、节能性能和工程合格判定时，还应结合标识检查、相关性能检测、设计要求和现行标准。

中空玻璃产品可参考GB/T 11944-2025《中空玻璃》。门窗幕墙项目还可能涉及建筑幕墙、门窗通用技术条件以及现场检测方法等文件。不同项目的设计依据、合同时间和验收方案并不完全相同，检测前应确认适用版本，不能仅凭一个通用标准名称代替项目文件。

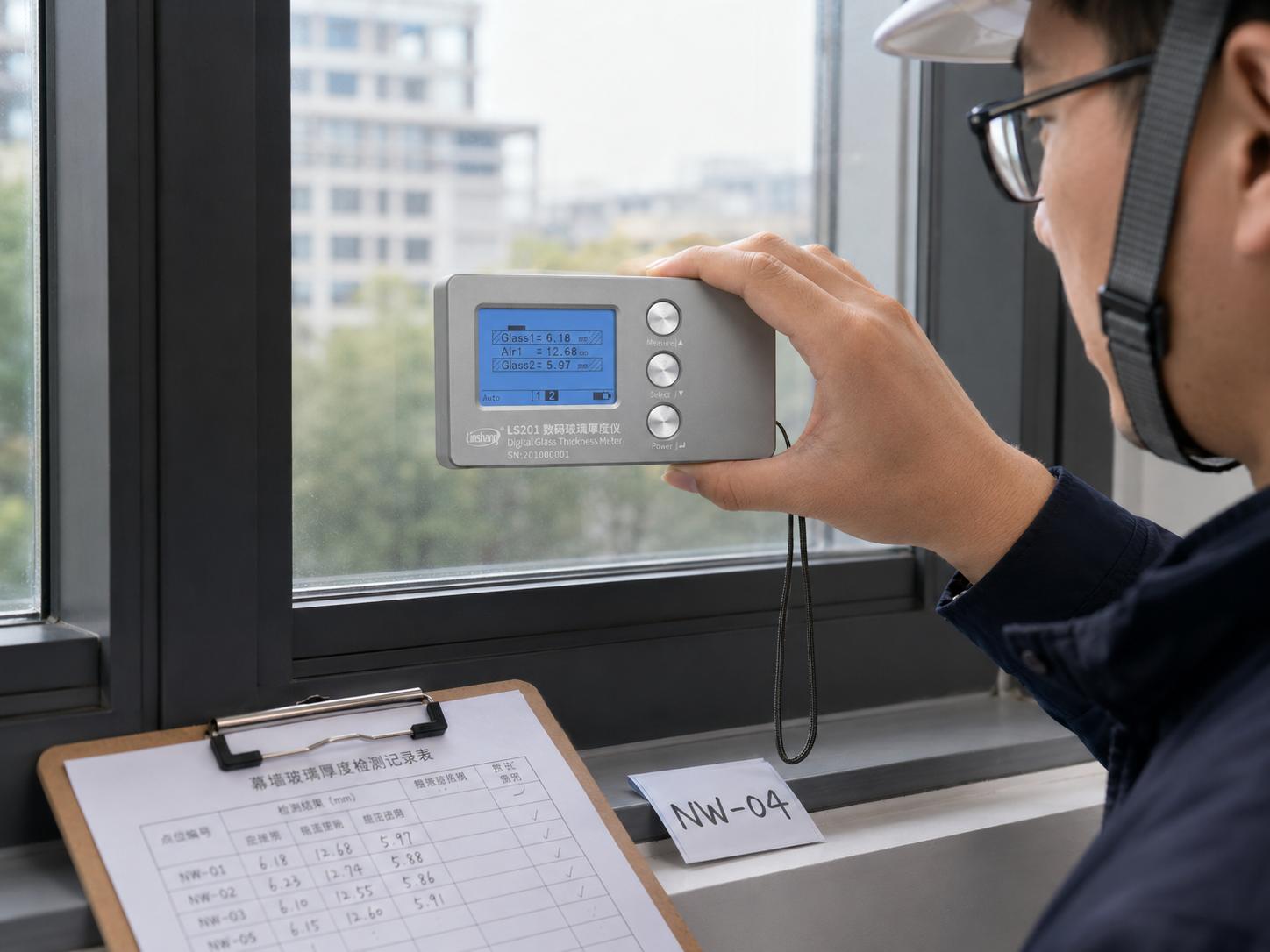

已安装幕墙玻璃单侧厚度复核

开始测量前，应取得立面分格图、玻璃配置表、材料进场记录或竣工资料。对每个抽检位置建立唯一编号，至少记录楼层、轴线、朝向、窗扇类型和测量面。对于更换过的玻璃，还应单独标注维修时间和更换原因。

测量位置应避开明显划伤、胶迹、贴纸边缘、严重积灰和强烈曲面区域。若表面有水珠或油污，应先清洁并擦干。仪器测量窗口需要与玻璃表面稳定贴合，倾斜、悬空或在密封胶边缘操作，容易造成反射信号不稳定。

单片玻璃通常对应前后两个主要反射界面；中空结构会出现更多界面。操作人员需要结合结构预期判断各界面之间的距离，并观察重复测量时读数是否稳定。若某个界面信号弱或相邻峰难以区分，不宜立即把第一次结果写入验收记录。

同一位置宜进行多次测量，仪器移开后重新放置，而不是保持不动连续读取。这样可以检查放置姿态和定位变化对结果的影响。若重复结果差异明显，可在邻近区域增加测点，并检查玻璃表面、光照和仪器状态。

在只能接触单侧的工程场景中，可采用基于光学反射原理的数码测厚设备。以林上LS201手持式玻璃测厚仪为例，仪器可在玻璃单侧测量玻璃层与中间空气层，适合用于已安装中空玻璃、夹层玻璃及多层玻璃的结构复核。

LS201的标称测量精度为±（0.1mm＋1%H），其中H为标准值；玻璃厚度量程为70mm，空气夹层量程为45mm。数码显示减少了刻度估读环节，但数码显示并不意味着可以忽略测量姿态、表面状态和重复性检查。

林上在该型号中采用CCD探测方式识别反射信号。对于工程人员而言，仪器参数需要与现场玻璃结构匹配：若玻璃层数、总厚度或空气层超出设备能力，或者反射界面因特殊镀膜、贴膜和曲面状态难以识别，就应更换方法或安排进一步验证。

第一类问题是仪器与玻璃表面没有稳定贴合。操作人员在高处、狭窄窗台或靠近边框的位置测量时，手腕容易倾斜，测量窗口只有局部接触玻璃。对此应调整站位，必要时使用安全作业措施，不能为了取得读数勉强伸手操作。

第二类问题是表面状态。灰尘、水汽、保护膜、装饰贴膜和残留胶可能改变反射信号。不能确认附着层性质时，应在记录中写明现场状态，并选择未覆盖区域进行对照，不应把附着层厚度直接解释为玻璃本体厚度。

第三类问题是结构判断错误。三玻两腔、夹层中空和多层复合结构会出现多个反射界面。检测人员若只记总厚度而不保存分层结果，后续很难判断异常来自哪一片玻璃或哪一个间隔层。

第四类问题是抽样没有代表性。一个立面可能由多个生产批次、多个玻璃规格和多个安装阶段组成。抽检方案应覆盖不同朝向、楼层、分格类型和可开启状态，发现异常后再扩大复测范围。

一份可追溯的记录至少应包括项目名称、玻璃编号、测量日期、仪器编号、计量状态、操作人员、设计配置、各层读数、重复次数、最终记录值和现场照片编号。若存在异常，应保留原始读数，不能只保存修正后的单一结果。

林上LS201可以作为工程现场快速复核工具，但质量结论仍需结合适用标准、抽样方案、设计文件和其他检测项目。涉及第三方报告、争议仲裁或重大安全问题时，应由具备相应能力的机构按规定程序处理。

仪器还应纳入企业计量台账。可根据使用频率、环境条件、历史稳定性和内部制度安排期间核查、送检或校准。所谓“可送计量机构检测”是计量管理路径，不等同于所有仪器在任何状态下都能自动满足预定要求，实际应以证书结果和企业判定规则为准。

已安装门窗和幕墙玻璃的厚度复核，重点不是追求一次测量得到一个漂亮数字，而是建立“图纸配置—现场点位—原始读数—异常复测—结果处置”的完整链条。手持式玻璃测厚仪在这条链路中承担的是快速获取结构尺寸信息的作用，合理的点位设计和记录管理同样重要。
