螺丝镀锌层厚度如何检测？测量方法与操作要点详解

镀锌螺丝是通过电镀或热镀锌工艺在螺丝表面形成锌层的紧固件。可用来提高螺丝的耐腐蚀性能，以延长使用的寿命。螺丝在使用过程中为保证防腐性能及表面处理质量，就需要对螺丝进行镀锌层厚度测量。镀锌层厚度是评价镀锌质量的重要指标之一。本文主要介绍了镀锌螺丝两大分类与区别，以及使用林上涂层测厚仪LS227搭配F600探头进行检测时需要注意的问题。

镀锌螺丝核心分类与区别

根据工艺不同，可以分为‌冷镀锌螺丝‌（电镀锌）和‌热镀锌螺丝‌两大类，这两者在防腐能力、外观和应用场景上都有显著的区别。

1.冷镀锌螺丝‌（电镀锌）：

‌镀层较薄，一般约在‌4-12μm‌，表面光洁均匀、美观，成本较低，防腐能力弱于热镀锌。‌适用于室内机械组装、电子设备以及一般干燥环境中。‌‌

‌2.热镀锌螺丝‌：

‌表面形成较厚的锌-铁合金层，质地会相对粗糙，常有锌花，镀层厚度通常在‌55-120μm‌左右。耐腐蚀性能显著优于普通电镀锌，可耐恶劣环境，但价格较高。‌可以广泛适用于电力铁塔、高速公路护栏、户外钢结构等长期暴露的环境。‌‌

螺丝镀锌层厚度检测方法？

螺丝镀锌层厚度检测通常采用磁性测厚法，属于无损测量方法，是现场快速测量常用的快捷手段。

磁性测厚法（磁感应原理）：

原理：通过磁场感应铁磁性基体（钢、铁）与非磁性镀层之间的磁通量变化来计算厚度。

特点：测量过程中无须切割或者破坏工件，无损进行检测，操作简单、速度快，适合生产现场快速批量抽检。

螺丝镀锌层测量操作要点

螺丝由于外形具有弧度且形状较小、螺纹处凹凸不平，直接使用常规涂层测厚仪难以测量稳定。可参考以下操作要点：

1.多点测量：在实际的质量控制中，可以根据企业检验规范或者客户要求进行多点重复测量；若依据ISO 4042标准进行评价，应按照规定的参考区域进行厚度的测量。

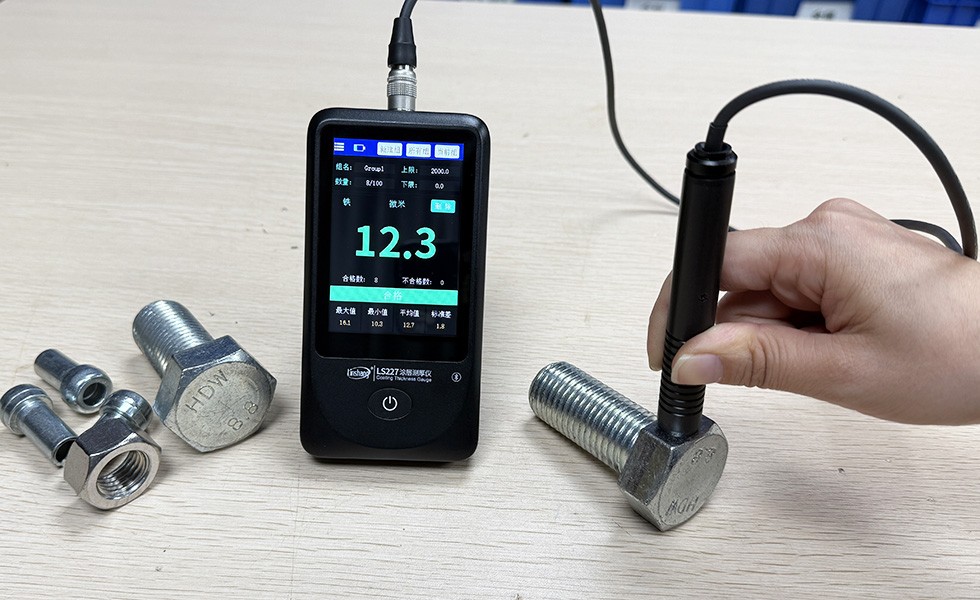

螺栓头部优选顶面正中央，或者没有螺纹的光杆部位，六角螺母则优选侧面平面等。

2.仪器校准：优先使用与被测螺丝材质相近的未镀锌同种工件进行调零，确保测量数据准确。若没有，也可以用标配的标准板和膜厚片对涂层测厚仪进行校准。

3.注意点：测量时尽量避开螺丝尖角、毛边或离边缘过近的区域。

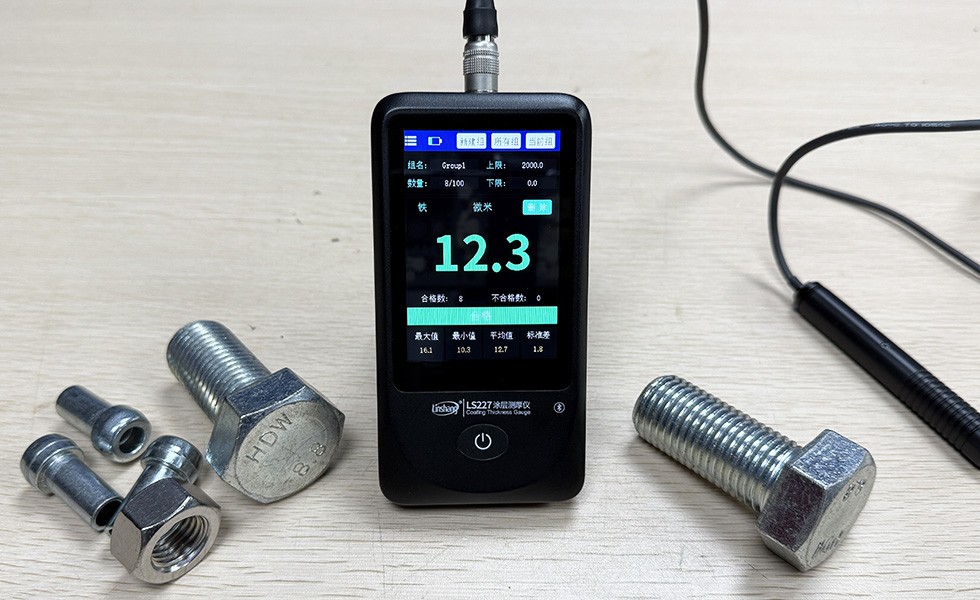

当上述螺丝太小无法固定测量时，可考虑使用专门的手压机架进行测量。涂层测厚仪LS227搭配专用测试机架使用，可以有效减少人为因素带来的测量误差。测试机架是通过活动组件的重力向下运动，可以使每次测量都压力一致，保持了数据的一致性，稳定测量下重复性能可达到0.1μm。
