金属硬度计怎么选？从工件尺寸、厚度、位置到硬度制的完整选型指南

来源：林上发布时间：2026/09/02 20:05:48 浏览次数：4

通常大型、厚重且刚性好的金属工件现场检测考虑用里氏硬度计，对于质量尺寸较小的金属工件或薄壁件，可以用超声波硬度计检测，而韦氏硬度计则适合测量硬度低的软钢薄片、铝管等材料。客户在选择仪器时常常盯着仪器的参数和价格，但实际测

通常大型、厚重且刚性好的金属工件现场检测考虑用里氏硬度计，对于质量尺寸较小的金属工件或薄壁件，可以用超声波硬度计检测，而韦氏硬度计则适合测量硬度低的软钢薄片、铝管等材料。客户在选择仪器时常常盯着仪器的参数和价格，但实际测量时工件的尺寸、重量、厚度，测量位置是否窄小难以触达，仪器支持的硬度制式等对于选型来说是更加重要的。

明确工件尺寸和重量

硬度计对测量工件的尺寸、大小是有要求的，这决定这个工件能不能用该种硬度计测量。以林上科技的几款硬度计为例：

里氏硬度计如LS251D、LS252D、LS252DC等，国标GB/T 17394.1-2025《金属材料里氏硬度试验第1部分：试验方法》中对D型/DL型冲击装置所测量金属工件厚度规定需要大于5kg。将工件用工具进行刚性固定支撑的状态下可以测量最小重量2kg。

对于C型冲击装置如LS252C，《金属材料里氏硬度试验第1部分：试验方法》中规定工件重量需要大于1.5kg，用工具进行刚性固定支撑状态下可以测量最小重量为0.5kg。

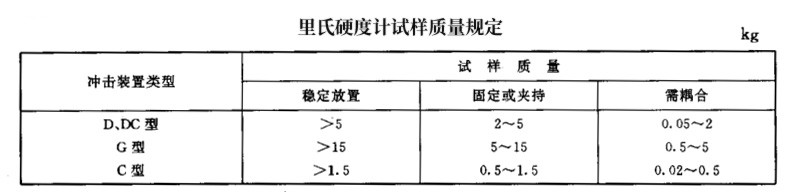

里氏硬度计 D型 DC型 G型 C型冲击装置试样质量规定表（kg） — 图1 里氏硬度计D型、DC型、G型、C型冲击装置试样质量规定表

像大型、重型金属工件例如大型铸件、锻件、压力容器等，这些工件不方便移动，可以用便携式里氏硬度计例如LS252D，测量速度快且携带方便，能够在生产现场进行快速批量检测。

中小型的机械零件齿轮、轴承等，这类金属工件需要选择探头较小的硬度计来检测，例如LS252D里氏硬度计和LS256超声波硬度计。其中LS252DL里氏硬度计对测量金属工件的要求是大于5kg，LS256超声波硬度计要求的最小质量是300g。若是薄板件这类小质量的平板件，还需要看工件的厚度。

林上 LS256 超声波硬度计（UCI法）测量小型齿轮，HRC 48.8 — 图2 林上LS256超声波硬度计测量小齿轮（HRC 48.8）

看工件厚度，尤其注意薄件

如果工件厚度大，通常里氏硬度计和超声波硬度计都可以使用。

如果工件厚度小例如薄钢板，可以用LS256超声波硬度计，它是通过一定的试验力把探头压入材料表面，用振动杆的频率变化来判断硬度的。这个测量方法压痕比较小，对材料厚度的要求也更低一些。林上LS256标定的最小厚度是5mm，在耦合状态下可以测量更小厚度的材料，理论上只要金属工件的厚度大于压痕深度的10倍就可以测量。

林上 LS256 超声波硬度计（UCI法）测量 6系铝合金，HB 111 — 图3 林上LS256超声波硬度计测量6系铝合金（HB 111）

里氏硬度计就不太适合用来测量薄件了。里氏硬度计是用内部的冲击体撞击工件表面后回弹，通过冲击速度和回弹速度来计算材料硬度的。如果材料比较薄的话，在冲击下就有可能发生振动、变形，影响回弹，这样测量出来的硬度值不准确。

还有一种经常被忽略的韦氏硬度计，例如LS255韦氏硬度计，非常适合用来测量铝型材、铜管等中软硬度的材料。它是用像钳子一样夹住工件，将探针压进材料表面，根据压入深度计算硬度值的。林上LS255要求金属工件厚度在0.6~8mm之间、内径大于10mm。需要注意的是韦氏硬度计不能测量太硬的材料，最大只能测到20HWA（155HV）硬度的金属材料。

测量位置比工件大小更容易被忽略

选择硬度计还有一个需要考虑的点是测量位置，如果硬度计没法接触到测量的位置，那么参数再好也没有用。

大面积的开阔表面例如钢板和大型轴表面，林上多款里氏硬度计和超声波硬度计操作都很方便。

齿轮齿槽、窄边这类狭小位置，可以用LS252DL里氏硬度计或者LS256超声波硬度计测量，这两个的探头接触位置较小，尤其是LS252DL里氏硬度计探头是一个长管状的形态，能够轻松触达窄槽内部。

工件内孔这类测量高度局限的位置，可以选用LS252DC里氏硬度计，它尺寸相对短小，高度只有88mm，方便测量矮小的位置。

林上 LS252DC 里氏硬度计（DC型短小机身）测量圆环钢管内壁，478HL — 图4 林上LS252DC里氏硬度计测量钢管内壁（478 HL）

对于韦氏硬度计来说测量位置需要考虑工件整体结构，需要在板材边缘、截面或薄壁管，才能将工件放进钳口。而大型工件内部或深槽内部这些无法伸入钳口的位置就不能测量。

需要测什么硬度制？

每种材料适合的硬度制式不同，每种硬度计支持的硬度制式也是不一样的。选型前需要搞清楚自己的材料适合用哪种硬度制式测量，以及看中的硬度计支不支持该硬度制式。

林上LS252D、LS252DL等所有里氏硬度计都支持HL、HV、HB、HS、HRA、HRB、HRC七种硬度制式。

LS255韦氏硬度计支持HWA、HRE、HRF、HRB、HV、HB六种硬度制式。

LS256超声波硬度计总共支持HV、HRC、HRB、HRA、HS、HL、HB、HRE、HRF九种硬度制式。需要注意超声波硬度计不同材料支持的硬度制式是不同的。钢铁类材料支持HL、HV、HB、HS、HRA、HRB、HRC七种硬度制式；铝材类支持HV、HB、HRB、HRF、HRE五种硬度制式；铜材类支持HV、HB、HRB、HRF四种硬度制式。如果选择自定义材料的话则可以从九种硬度制式自由选择。

硬度制式及其适用的材料：

里氏硬度(HL)：铸钢、锻钢、铸铁、不锈钢、压力容器、大型模具等。

洛氏C硬度(HRC)：淬火钢、模具钢、齿轮、轴承钢、热处理齿轮等。

洛氏B硬度(HRB)：较软钢材、低碳钢、退火钢、铜合金、铝合金等。

洛氏A硬度(HRA)：硬质合金、薄硬钢、表面硬化钢、渗碳件等。

维氏硬度(HV)：碳钢、合金钢、不锈钢、铝合金、铜合金、薄板、小型零件等。

布氏硬度(HB)：铸铁、铸钢、低碳钢、退火钢、铝合金、铜合金、大型铸锻件等。

肖氏硬度(HS)：淬火钢、高硬度钢件、大型轴类、大型热处理工件等。

洛氏E硬度(HRE)：铸铁、铝合金、镁合金、轴承合金等中低硬度金属材料。

洛氏F硬度(HRF)：软钢、退火钢、铜、铝合金、薄板等。

韦氏硬度(HWA)：铝合金、铝镁合金、铝型材、铝管、薄壁铝合金零件等。

在确保工件尺寸、厚度、测量位置和硬度制都能够满足的情况下，比较不同型号硬度计的测量范围、精度、重复性与价格，以及是否有数据存储导出、计量校准等特殊要求，选择适合自己的高性价比仪器。
