峰值光强和UV能量哪个更重要？为什么相同mJ/cm²不一定得到相同固化效果

峰值光强和UV能量哪个更重要？为什么相同mJ/cm²不一定得到相同固化效果

在UV胶、UV油墨等固化过程中，很多客户会认为UV能量越高固化效果一定就更好，只要两次照射累计能量相同，最终固化程度也应该一样。但实际生产中经常出现同样的累计能量值，例如1000mJ/cm²，固化速度却不同；或者产品表面硬度、附着力、深层固化程度不同。UV固化不只看累计能量的大小，还会受到峰值光强、光谱匹配、照射时间和材料特性的影响。

一、峰值光强和UV能量是什么？

峰值光强是紫外光最强的瞬间单位面积单位时间接收到的紫外功率，常用mW/cm²、W/cm²等单位表示。

UV能量表示整个照射过程累计接收的紫外能量，单位有mJ/cm²、J/cm²等。例如UV能量计显示500mJ/cm²，表示它在整个检测周期内累计接收到500毫焦耳每平方厘米紫外能量。

光强和能量在一定程度上具有对应关系，理论上辐照能量=辐照强度*照射时间，以100mW/cm²的光强均匀照射10秒，接收到的能量为1000mJ/cm²。

二、为什么相同的mJ/cm²固化效果可能不同？

有些客户认为低光强延长时间补回来，累计能量一致就可以，实际上并不完全成立。

UV固化是光引发剂吸收光子后产生自由基，引发聚合反应。高光强单位时间到达的光子多，能在短时间内产生大量自由基，会先消耗掉表面溶解氧和扩散进来的氧，让剩余自由基能够顺利引发聚合，固化反应启动快，材料表面很快到达凝胶点，形成交联结构。

低光强自由基产生的速度较慢，材料表面的氧分子更容易和活性自由基反应生成活性较低的过氧自由基，从而降低表层聚合反应速率，反应时间越长氧阻聚影响越明显。如果氧气消耗速度赶不上空气中氧气向材料表面的持续扩散，材料就可能固化不完全、表面发粘。

同时材料内部光传播存在衰减，胶层越深辐照度越低，当紫外灯光强较低时，胶层深层区域最终获得的有效能量可能无法达到材料所需的固化条件，就会出现材料表面已经固化、内部固化不足的情况。

三、峰值光强和UV能量到底哪个更重要？

在生产过程稳定控制固化效果，峰值光强和UV能量都需要关注；想要快速固化，峰值光强更关键；确认是否达到工艺剂量要求，主要看UV能量。需要注意更关注其中一个不代表另一个就不重要了。

例如汉高LOCTITE AA3492 UV胶粘合剂技术文档中表明对于透光性较好的基材，胶层厚度小于0.25mm时，需要使用30mW/cm²紫外辐照度固化5秒，理论接收能量150mJ/cm²；或用100mW/cm²紫外辐照度固化2秒，理论接收能量200mJ/cm²；胶层厚度2.54~5.08mm时100mW/cm²紫外辐照度要固化10~20秒。

在实际生产中UV固化参数通常需要同时控制峰值光强和UV能量或照射时间，而且胶层厚度也会影响固化效果。

四、哪些情况下UV能量相同，但固化效果差异明显？

1、光谱不同

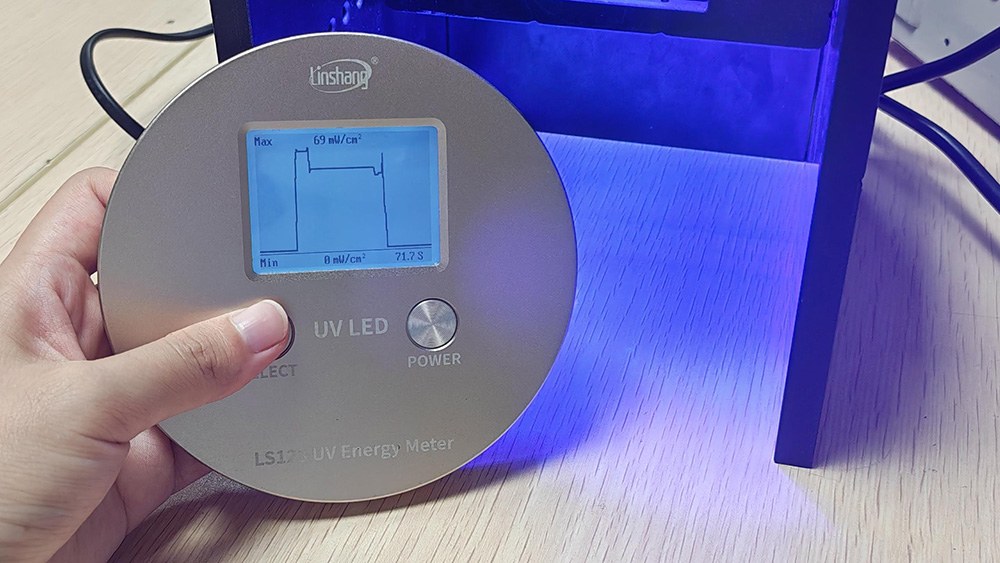

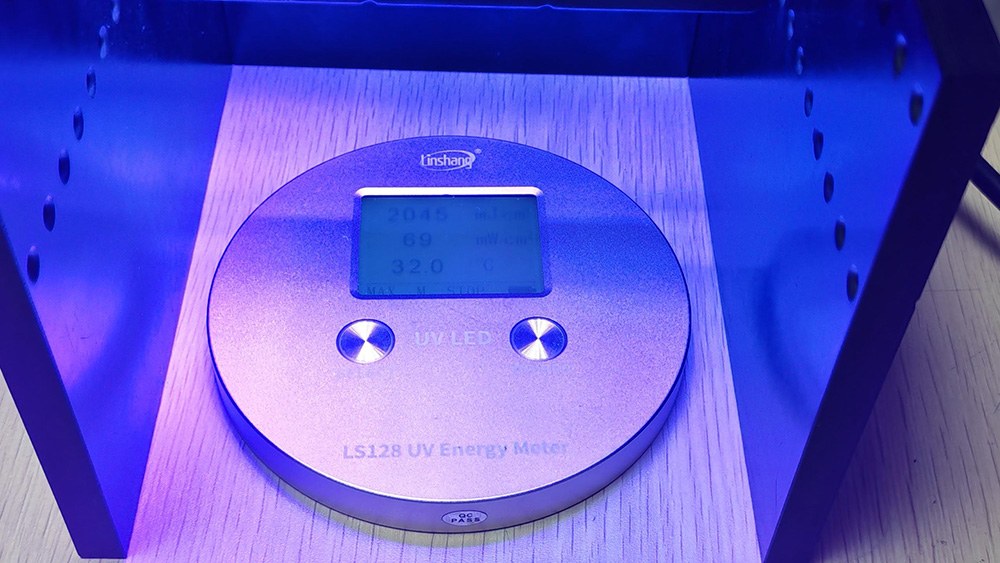

以高压汞灯和395nm UVLED灯为例，使用林上LS128分别测量这两种光源，能量均为1000mJ/cm²。但1000mJ/cm²是在LS128在340~420光谱响应范围内得到的累计能量值，高压汞灯包含多条紫外谱线，用于固化的主要是365nm波长的能量，而395nm UVLED灯产生能量集中在395nm。如果UV胶中的光引发剂主要吸收365nm，就可能会出现高压汞灯固化充分，UVLED灯固化不充分的结果。

2、峰值光强不同

高功率紫外灯100mW/cm²照射2秒，和低功率20mW/cm²紫外灯照射10秒所得的累计能量相同，但自由基生成速率、氧阻聚影响和聚合反应过程都不同，最终可能导致材料表面硬度或深层固化程度出现明显差异。

3、能量随时间变化不同

例如其中一个设备全程光强都稳定在100mW/cm²，而另一个设备前半段光强300mW/cm²，后半段逐渐衰减。两个设备最终都输出500mJ/cm²，但固化过程不同，固化效果也可能会有差异。

五、FAQ常见问题

1、UV能量越高，固化一定越好吗？

不是。UV固化能量超过材料的工艺需求后，继续增加能量对材料固化效果提升有限，还可能会引起材料老化。

2、为什么UV能量计测出来的数据一样，但产品固化效果不同？

可能的原因有：光源峰值光强不同、光谱不匹配、光源距离不同、材料配方不同等。

3、UV固化检测只测mJ/cm²可以吗？

不建议只检测UV固化能量。UV能量反映累计效果，但不能反映光源瞬时输出能力，同样的UV能量固化效果也可能不同。生产控制通常需要同时关注峰值光强(mW/cm²)和UV能量(mJ/cm²)两项参数。
