磁感应与涡流测厚有什么区别？

涂层测厚仪经常用到磁感应和涡流两种测厚方法，两种方法都是探头接触工件表面就能读取厚度，但钢板上的镀锌层、油漆涂料厚度需要用磁感应法，而铝板上的油漆一般用涡流法测量。为什么不同材料上的涂层厚度测量方法不同？磁感应和涡流测厚到底有什么区别？

一、磁感应与涡流测厚有什么区别？

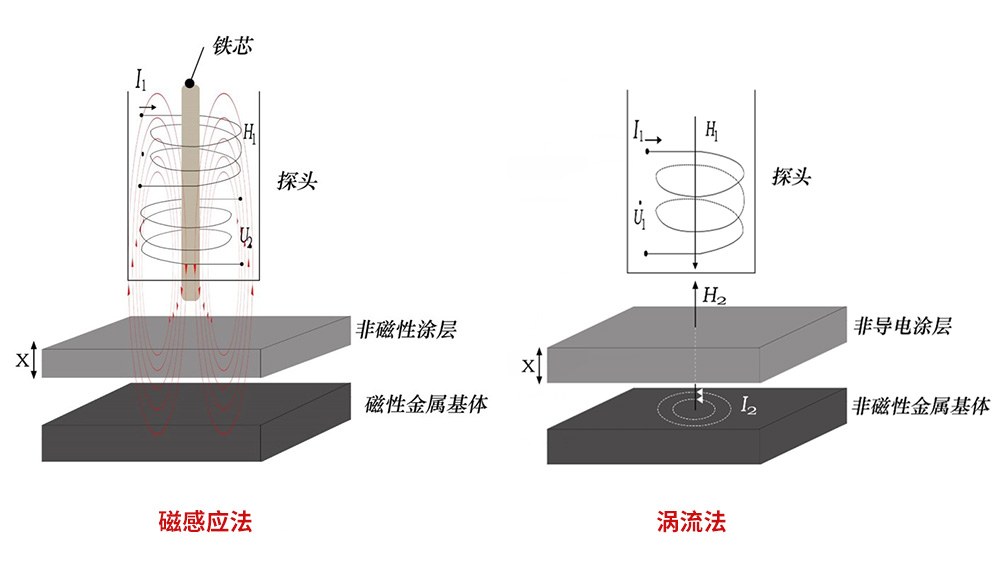

1、磁感应法工作原理：通过磁场变化测量涂层厚度

探头内部通常有铁芯和线圈，线圈通电后产生磁场，接近铁磁性金属基体时形成磁通路。当基体和探头之间存在非磁性覆盖层时，就会增大磁阻，减少磁通量。非磁性覆盖层越厚，磁阻越大，仪器根据测得的磁信号变化计算涂层厚度。

因此磁感应法适合钢铁等磁性基材上非磁性涂镀层检测，例如钢板表面喷涂油漆厚度测量。

2、涡流法工作原理：利用金属内部感应电流测量涂层厚度

向探头内部通入高频交流电，产生交变磁场。探头靠近铝、铜等导电金属基体，在金属基体内部感应出涡流，涡流产生反向磁场改变线圈阻抗，影响探头线圈的电磁响应。涂层厚度改变线圈与金属基体之间的距离，从而改变阻抗，仪器根据电磁响应变化就能计算出涂层的厚度。

3、磁感应与涡流测厚有什么区别？

GB/T 4956-2025《磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法》和GB/T 4957-2025《非磁性导电基体金属上非导电覆盖层 覆盖层厚度测量 振幅敏感涡流法》规定了磁性法和涡流测厚法的检测方法和适用范围。

二、磁感应和涡流测厚的使用限制

磁感应和涡流测厚都属于无损检测方法，但不代表所有涂层厚度都能用这两种方法检测。

非金属基体上的涂层无法检测，例如塑料上的油漆涂层；铁镀镍等磁性金属基体上的磁性涂层无法测量；非磁性金属基体上的导电涂层如铝合金镀铜也无法用常规振幅敏感涡流涂层测厚仪检测。

铁镀锌、钢板喷漆、铝合金氧化膜等可以检测的涂镀层，也需要考虑不同钢材的磁导率差异、不同铝合金、铜合金的电导率差异。假如用低碳钢的调零板进行检测前校准，再去测量结构钢表面油漆涂层的厚度，得到的数据很可能是不准确的。涂层测厚仪产品说明书或检测技术规范一般会要求在未涂覆的工件上校准，实在没有未涂覆工件也建议在与所测工件基材相同或相近材质上校准调零。

磁感应或涡流法涂层测厚仪对基材厚度以及曲率半径等有要求，不同探头的要求不同，检测应选择合适的探头测量，基材太薄或曲率太小没有符合要求的探头的话，考虑用其它检测方法如金相法。

三、有没有同时支持磁感应和涡流法的涂层测厚仪？

有很多涂层测厚仪同时支持两种检测方法，并且能够识别测量基体是铁磁性金属还是非铁磁性，自动选择使用磁感应或涡流测厚方法。例如林上LS227涂层测厚仪，配备8款探头可选：

2款F铁基探头：磁感应原理，检测铁磁性基体上的非磁性覆盖层。

2款NF非铁基探头：涡流原理，检测非磁性导电金属基体上的非导电覆盖层。

4款FNF双基探头：磁感应和涡流双原理，适用铁、铝等不同基材检测场景。

实际检测案例：钢管镀锌层和铝合金阳极氧化膜厚度检测

实验目的：验证不同材料使用不同测量原理

使用仪器：LS227涂层测厚仪搭配FNF2000-X1探头

待测工件：镀锌钢管、阳极氧化铝合金管

检测步骤：

将仪器主机与探头连接好，进入设置界面可选择基体材料“铁”、“非铁”、“铁/非铁”，选择“铁”，此时仪器使用磁感应原理检测。

将探头按压在镀锌钢管测点上，仪器屏幕显示“铁”“31.6微米”等数据。

将探头阳极氧化铝合金管上，仪器显示“+INF”，无法识别基体材料。

在设置界面将基体材料切换为“非铁”，仪器使用涡流原理，再将探头按压在阳极氧化铝合金管上，仪器显示“非铁”“23.4微米”。

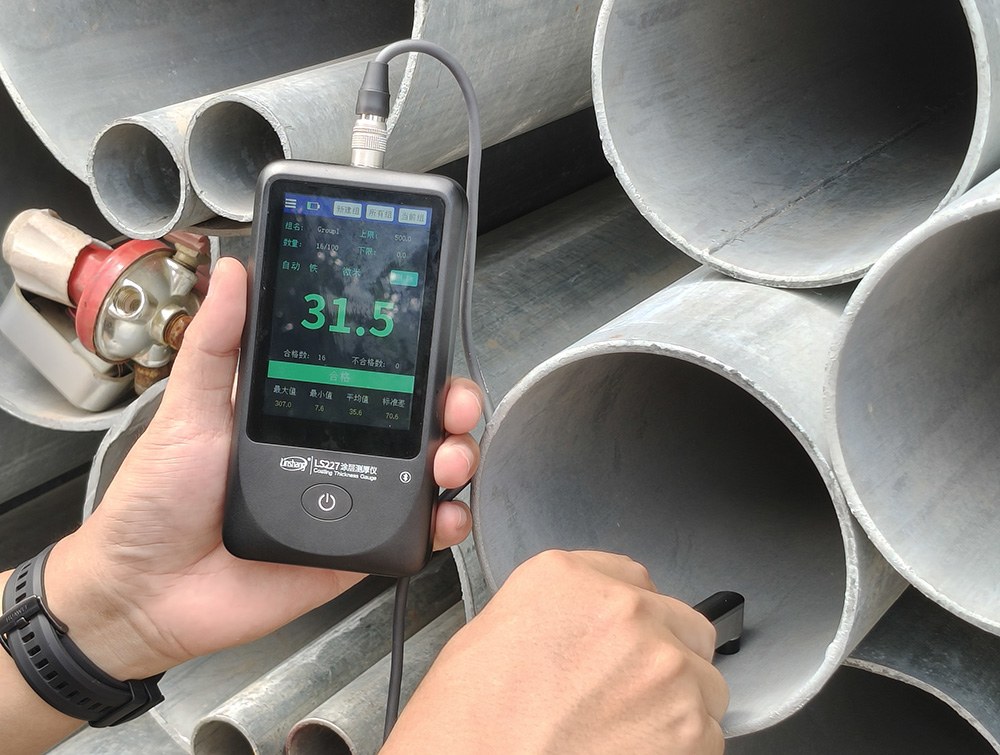

在设置界面将基体材料改为“铁/非铁”，此时仪器采用磁感应、电涡流双原理。再测量一次镀锌钢管显示“自动 铁”“31.5微米”，测量铝合金管显示“自动 非铁”“23.6微米”。

实验结果：钢和铝合金采用不同原理检测涂镀层厚度，涂层测厚仪在磁感应和涡流双原理模式下可以自动识别基体材料并检测涂镀层厚度。

选择磁感应还是涡流原理的涂层测厚仪主要看测量基材，并确认涂层是否具有磁性或导电性，是否符合磁感应和涡流法检测要求。如果只检测单一材料选择对应原理的探头即可，需要测量钢铁、铝合金等不同基材可以考虑双基探头，林上LS227多探头涂层测厚仪还可以根据涂层厚度、测量空间大小等不同检测应用进行探头选型。
