薄板、薄壁钢管和小零件应该用里氏还是UCI硬度计？

在金属硬度检测中，工件的厚度、重量、结构等都可能影响测量结果。薄板、薄壁钢管和小零件在测量时常常遇到工件厚度不足，在硬度计冲击力或压力之下容易产生变形，测量数据非常不稳定。这些难以检测的工件应该用里氏还是UCI硬度计？这两种硬度计到底有什么区别呢？

一、里氏硬度计和UCI硬度计有什么区别？

1、里氏硬度计的测量原理和适用场景

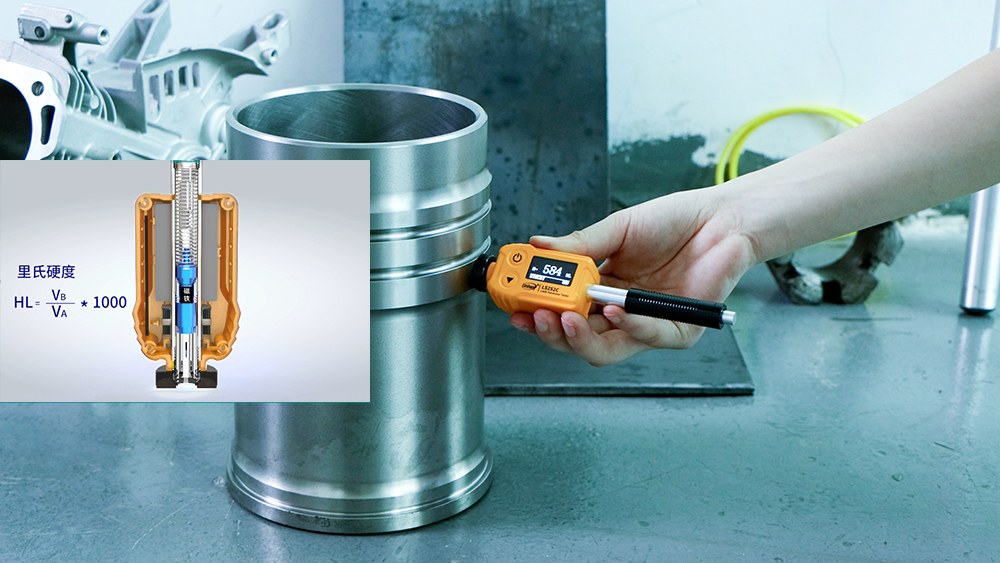

里氏硬度计内有一个冲击体，测量时冲击体高速撞击到工件表面后反弹，仪器根据冲击前后的速度变化计算材料里氏硬度值。

公式：HL=回弹速度/冲击速度*1000

这种方法测量速度快，操作也相对简单，可以在生产现场快速批次检测，以及对大型设备进行多点测量。但是它需要工件有一定的质量和刚性，薄、小、轻的工件在冲击体冲击下容易产生振动，测量数据会受到影响。

里氏硬度计适用工件：大型钢结构、模具、压力容器、铸件、大型机械零件等。

2、为什么UCI硬度计更适合薄板、薄壁管和小零件？

UCI（超声接触阻抗）是用一定的测试力把金刚石压头压入测试材料表面，检测在压入过程中超声波的频率变化计算材料的硬度。

这种测试方法用的测试力比较小，材料就不容易出现明显的振动或变形，所以对工件的尺寸要求也低一些。而且小测试力产生的压痕也非常小，肉眼几乎看不到压痕，更适合测量一些对表面状态要求高的精密仪器。

UCI测试方法也有缺点，它对表面粗糙度要求比较高，检测前建议将测量区域打磨平整光洁。它对操作手法要求也更高，需要垂直稳定地按压在材料表面，尽量保持每次按压角度、力度一致。

UCI硬度计适用工件：薄板、薄壁管、小型零件、冲压件、齿轮等。

二、薄板、小零件选择硬度计需要注意哪些参数？

1、最小质量与厚度要求

不同硬度测试方法对工件质量厚度要求不同，一般情况下里氏硬度计对材料质量与厚度要求比较高，需要有足够的刚性；UCI硬度计对材料质量和厚度要求较低，更适合薄件检测。

以林上硬度计为例，LS252C直接测量的最小质量1.5kg，最小厚度10mm，质量或厚度不满足要求的工件需要耦合到厚重支撑物上，即使耦合也要求所测工件厚度在1mm以上。LS256 UCI超声波硬度计能够直接检测质量300g、厚度5mm以上的工件，不满足质量厚度要求的可以用黄油将工件耦合到厚重刚性支撑物上测量。

2、表面处理影响

有些工件有氧化层、镀层或喷砂表面，确认想要测量的是工件整体的硬度、表面镀层的硬度还是基材的硬度。如果要检测工件本身基材的硬度，建议测前将表面处理层打磨掉再检测。另外，不同硬度计对材料表面粗糙度的要求不同，UCI硬度计一般需要较小的粗糙度，里氏硬度计对粗糙表面容忍度会高一些。

3、测量位置限制

常规硬度检测要求压痕周围均匀、表面平整，建议避开边缘、孔洞附近、焊缝热影响区和曲率过大的位置。如果必须在这些位置检测，可以先制样磨平、镶嵌支撑后选择合适的方法测量。

三、薄壁钢管硬度检测实验：LS252C里氏硬度计与LS256 UCI硬度计

选择一段薄壁钢管作为测试样品，管壁厚约5mm，厂家标称硬度值55HRC。在钢管表面划分一块30*30mm的检测区域，在区域内均匀布置测点，测点间距须符合里氏硬度与UCI硬度检测要求。不做支撑耦合，直接使用LS252C里氏硬度计与LS256 UCI超声波硬度计在区域内测点上进行测量，观察薄壁结构对两种测量方法的影响。

1、LS252C里氏硬度计

测量方法：C型里氏冲击装置

测试力：20N

硬度标尺：HRC（由HL经硬度制式换算表转换而来）

2、LS256超声波硬度计

测量方法：UCI超声接触阻抗

硬度标尺：HRC（由HV经硬度制式换算表转换而来）

两种检测方法本身原理不同，直接测出来的硬度制式也不同，将硬度制式按照国标硬度制式换算表转化为HRC，方便对比测量数据。

3、两种方法测量数据

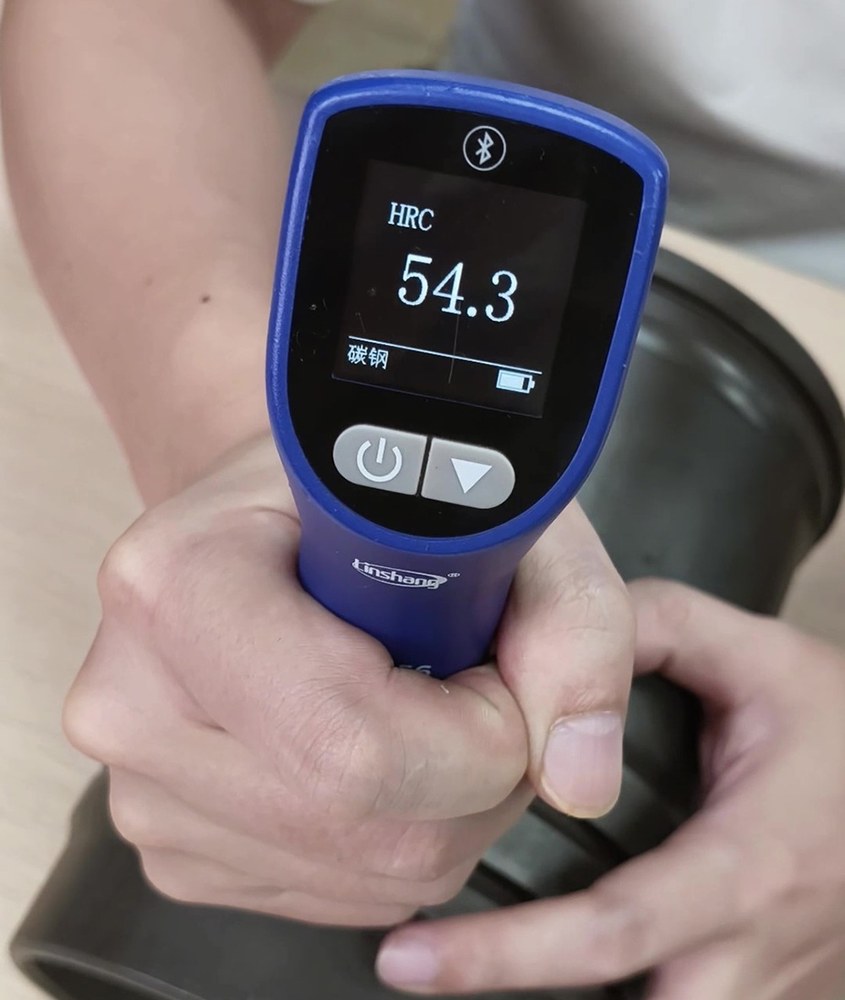

从实验数据可以发现，同一个薄壁钢管用里氏硬度计和UCI超声波硬度计测量出来的数据有很大差异。LS256三次测量数据平均值约54.3HRC，更接近钢管标称硬度值；LS252测量数据比钢管标称数值小非常多。这正是因为里氏硬度计测量容易受到工件刚性影响，对工件质量厚度的要求较高，而UCI硬度计对薄板、小零件适应性更好。

四、常见问题FAQ

1、为什么薄壁件用里氏测出来硬度偏低？

里氏硬度通过冲击体回弹速度计算硬度，如果工件刚性不足，其中一部分冲击能量会消耗在工件振动上，冲击体回弹的能量减少，换算后的硬度值就可能会偏低。

2、薄钢板一定不能用里氏硬度计吗？

不一定，轻薄工件容易振动，用UCI硬度计检测通常更稳定。但如果钢板本身厚度、质量已经满足里氏硬度检测要求，也可以用里氏硬度计测量。

3、里氏硬度计和UCI硬度计哪个精度更高？

两种仪器的测量原理不同，不能简单比较谁精度更高。实际检测中应当根据工件结构选择检测方法：大型厚重工件建议用里氏硬度计；薄板、薄壁和小零件用UCI硬度计更合适。
