LS129紫外线数字探头

体积小巧、便于安装
支持RS485通讯接口/MODBUS通讯协议
直连PLC/电脑,方便自动化集成
可实时监控UV功率和能量

天猫购买 立即咨询 说明书下载

LS129紫外线数字探头,是一款体积小巧的智能通讯数字探头。适用于各种需要实时监控UV功率和能量的测量场合。具有标准的RS485通讯接口以及MODBUS通讯协议。探测器和控制器采用分体式设计,可以直接连接到电脑、PLC以及人机界面进行通讯,实现实时数据采集和监控。

产品参数

根据紫外线测试光谱范围,应用行业等的不同,林上科技推出了三款不同的紫外线数字探头可供选择,分别是LS129-UVALED、LS129-UVA和LS129-UVC。

探头型号 UVALED数字探头 UVA数字探头 UVC数字探头
光谱响应 340nm ~ 420nm校准于395nm 315nm ~ 400nm λp =365nm 230nm ~ 280nm λp =254nm
功率测量范围 0 ~ 20000mW/cm2 0 ~ 2000mW/cm2 0 ~ 200000μW/cm2
能量测量范围 0 ~ 4 × 109 mJ/cm2 0 ~ 4 × 109 μJ/cm2
分辨率 1mW/cm2 0.1mW/cm2 0.1μW/cm2
测量精度(H为标准值) H<50mW/cm2:±5 mW/cm2
H>=50mW/cm2:±10%H
H<5mW/cm2:±0.5mW/cm2
H>=5mW/cm2:±10%H
H<50μW/cm2:±5μW/cm2
H>=50μW/cm2:±10%H
取样速度 2048次/秒 6次/秒
数据刷新周期 200ms
测量光孔直径 Φ10mm
通信线长 1米,耐温80℃
测头线长 0.5米, 耐温200℃ 一体
通信接口 RS485
通信协议 MODBUS
供电电压范围 5V ~ 24V   20mA 直流电源
工作温度范围 -25℃ ~ 85℃(湿度小于85%,不结露)
控制器尺寸 72.5*32*15.1(mm)
探测器尺寸 35*15*14.5(mm)

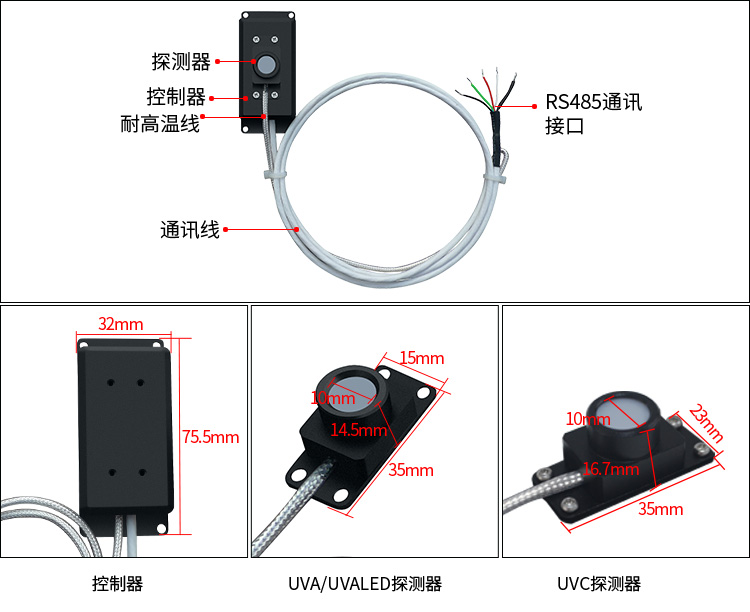

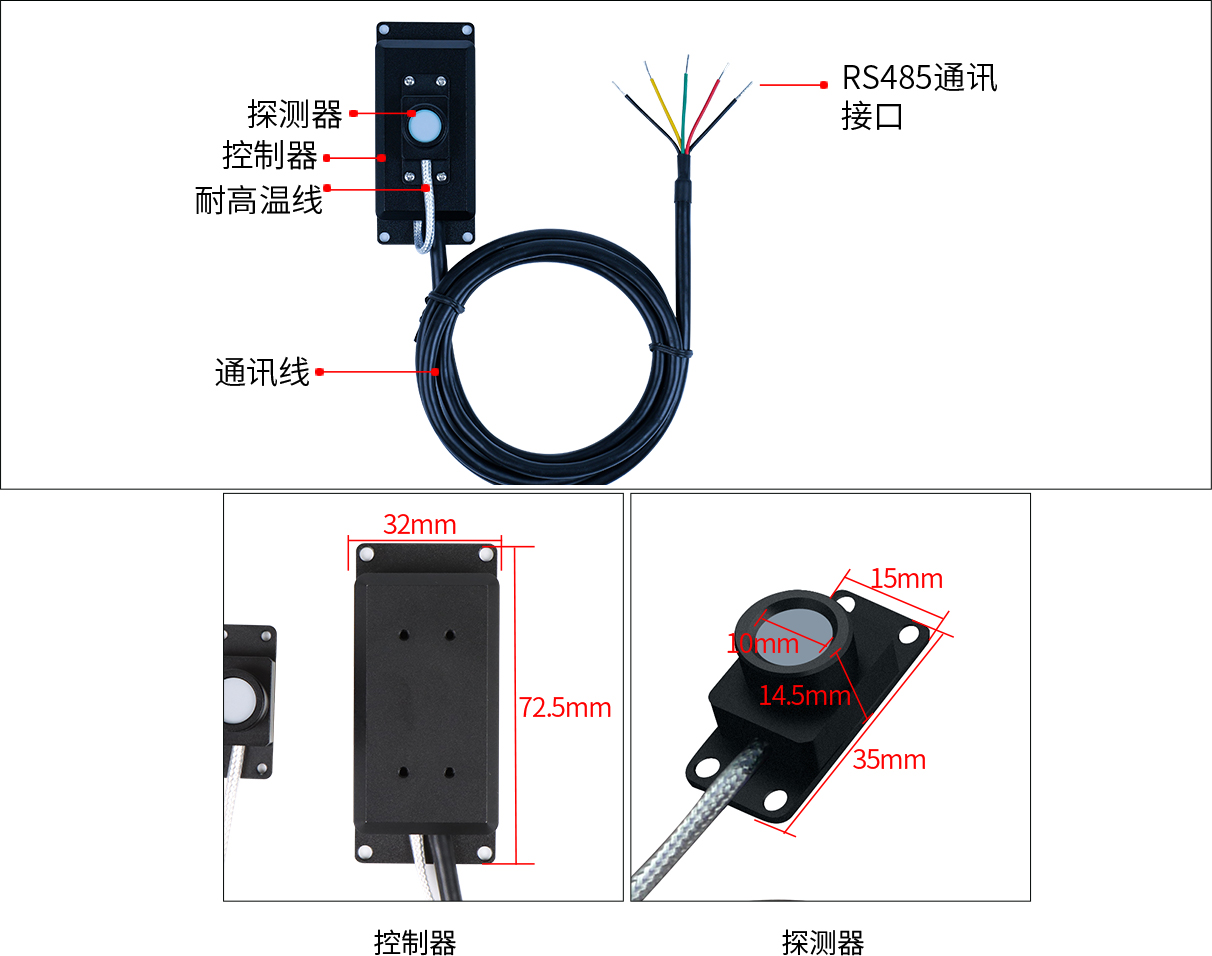

外观结构展示
外观结构展示

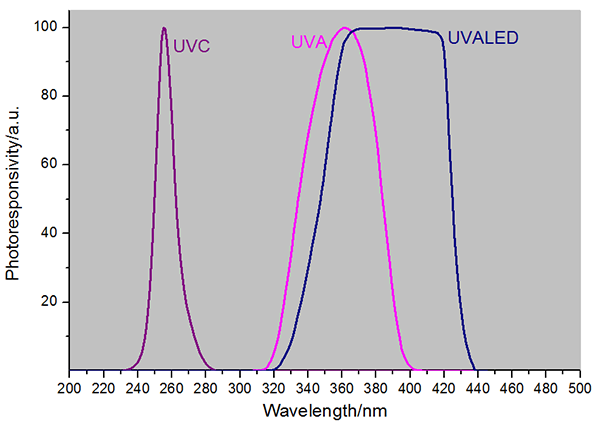

光谱响应曲线
光谱响应曲线

产品特点

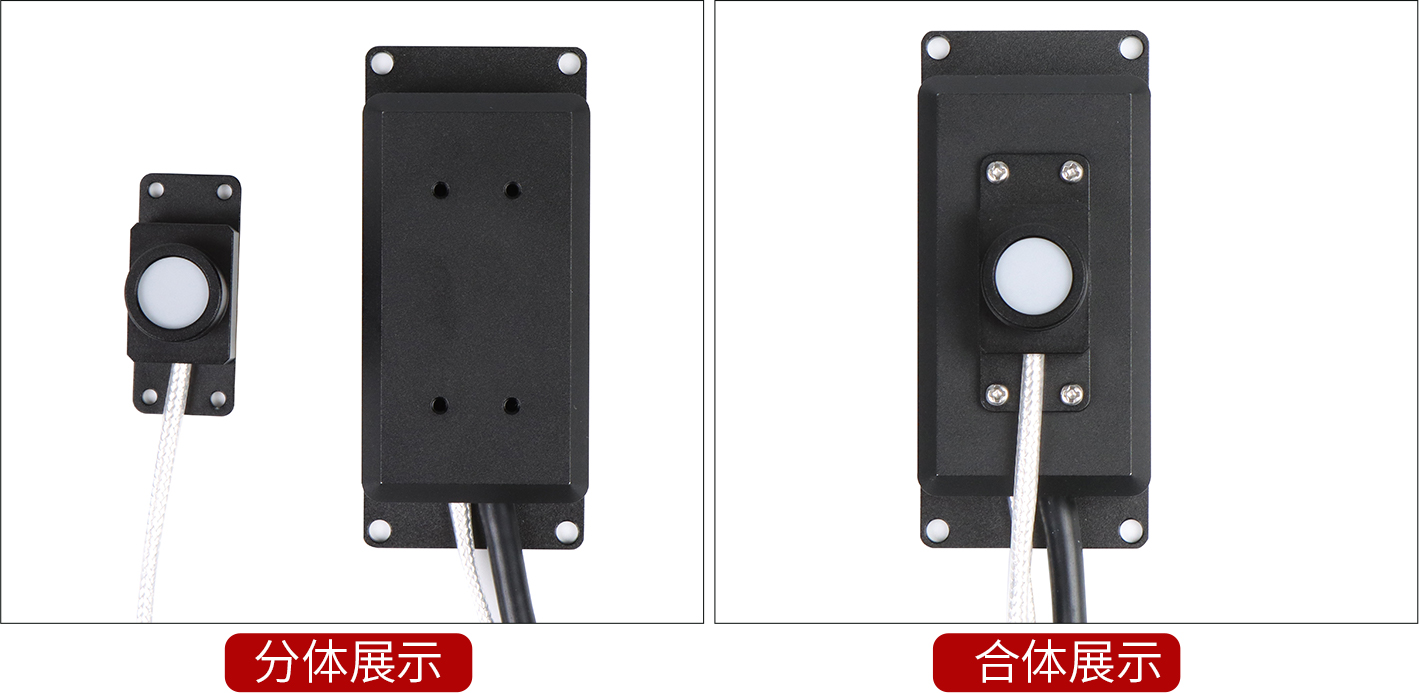

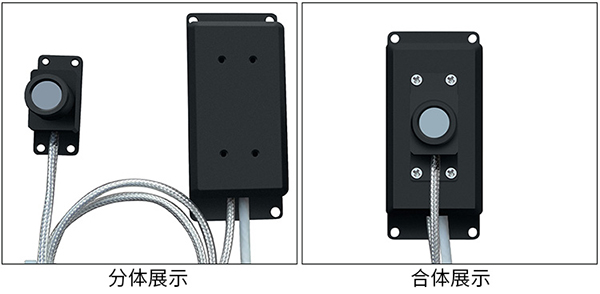

超小探头设计

LS129紫外线数字探头,体积非常小巧,探测器和控制器采用分体式设计,便于安装。也可以将探测器和控制器用螺丝合并在一起测量。

可长时间实时在线监测

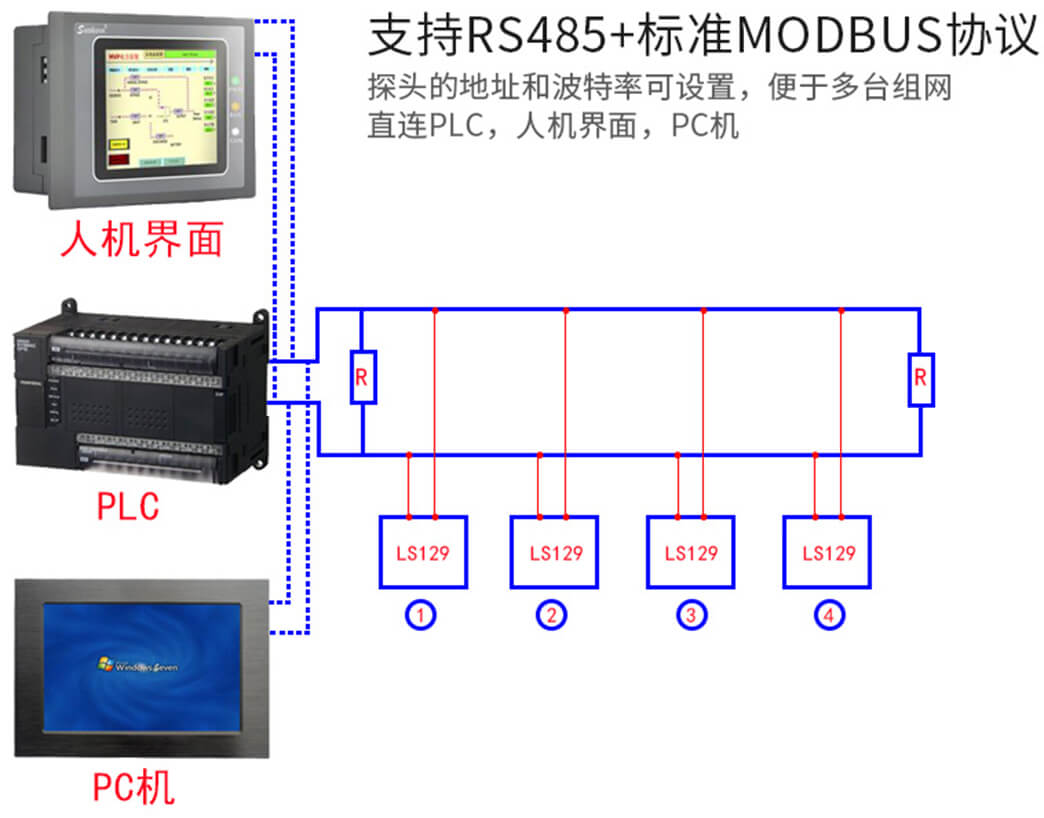

采用标准的RS485通讯接口以及MODBUS通讯协议,配置能耐温200℃的高温线,可长时间实时在线监测。

超宽供电范围

探头供电采用5-24V超宽直流供电范围,非常方便用于工业现场使用。

赠送电脑调试软件

赠送电脑调试软件用于通讯协议调试。(RS485负极通讯线有绿色和蓝色两种,用户购买的探头以实际收到的货物颜色为准)

LS129紫外线数字探头通讯参数

1.站号

LS129智能数字探头支持标准的MODBUS协议,默认通讯地址为“1”。可以通过“人机界面调试工具”或通讯协议修改探头通讯地址,地址设置范围:1-247。

2.波特率

UV数字探头默认波特率为9600bps,可通过“人机界面调试工具”或通讯协议修改波特率,可选波特率为4800、9600、19200、38400。

3.通讯协议

支持标准的MODBUS协议,可通过通讯协议读取探头测量数据及设置通讯地址和波特率,详细通讯命令可参考《LS129数字探头通讯协议》。

4.探头接线

不同批次接线颜色稍有变化,详细见下表

电线颜色 功能说明
黑(有热缩套管) 屏蔽线
电源正(DC 5-24V)
电源负
绿/蓝 RS485-
黄/白 RS485+

三种供选配的调试工具

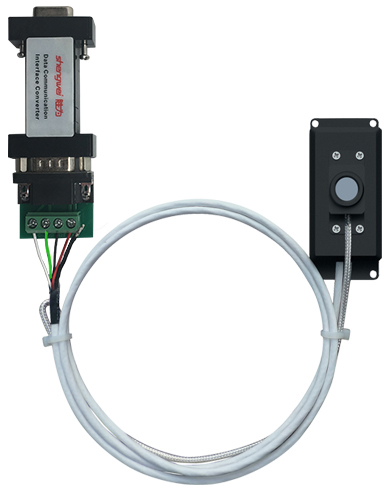

LS129与USB转接器连接方式(注:调试人机界面、RS232转换器、USB转换器不标配,可按需购买。)

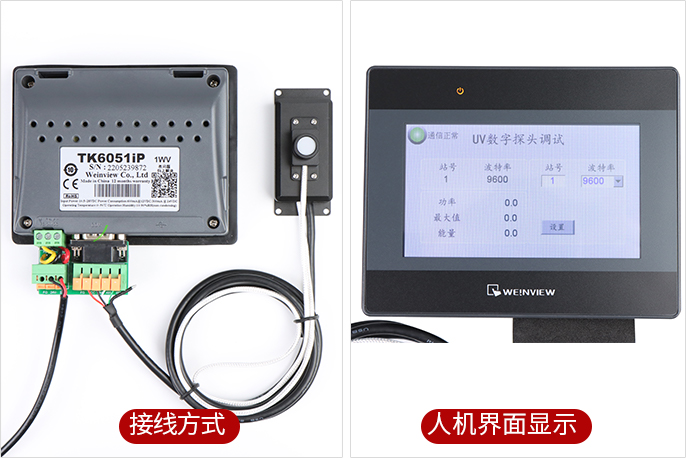

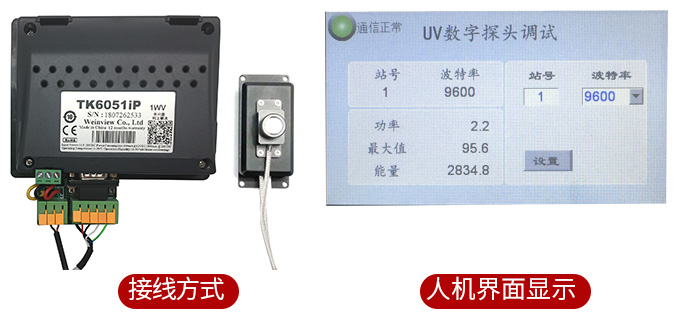

1.调试用人机界面(选配)

可用于调试时查看探头数据,设置探头地址和波特率。

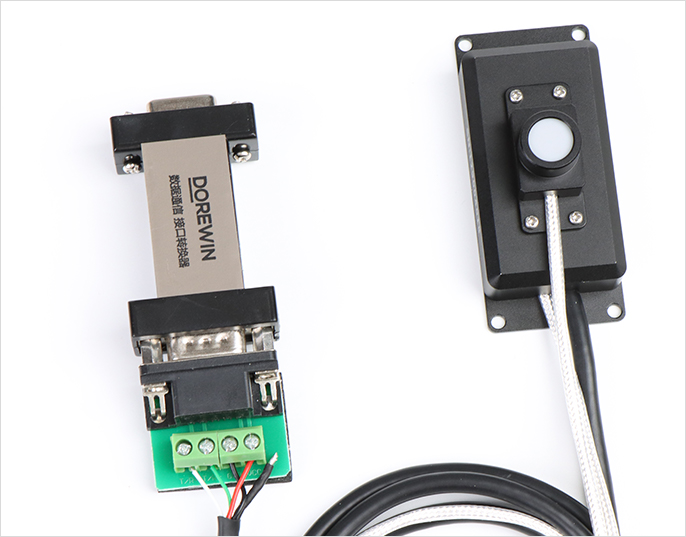

2.RS232/RS485转换器(选配)

用于通讯协议调试。

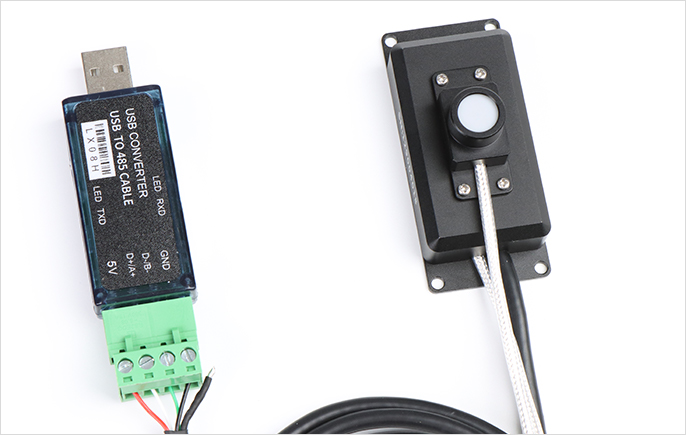

3.USB转接器(选配)

用于RS485转USB连接电脑读取数据。
