LS220H是一款一体式的高精度涂层测厚仪,结合了霍尔效应和电涡流两种测厚原理,霍尔效应可测量铁磁性金属基体上非铁磁性涂镀层的测量; 电涡流测量非磁性金属基体上的非导电涂层。
被广泛应用于金属加工业、涂料行业、五金件行业、船舶业、航天航空业等领域。
![测试货架涂层厚度 测试货架涂层厚度](https://images.linshangtech.cn/product191225/220h22090901.jpg)
测试货架涂层厚度
![金属喷涂厚度测量 金属喷涂厚度测量](https://images.linshangtech.cn/product191225/220h22090902.jpg)
金属喷涂厚度测量
![铝材表面测量 铝材表面测量](https://images.linshangtech.cn/product191225/220h22090903.jpg)
铝材表面测量
![铝合金窗台测量 铝合金窗台测量](https://images.linshangtech.cn/product191225/220h22090904.jpg)

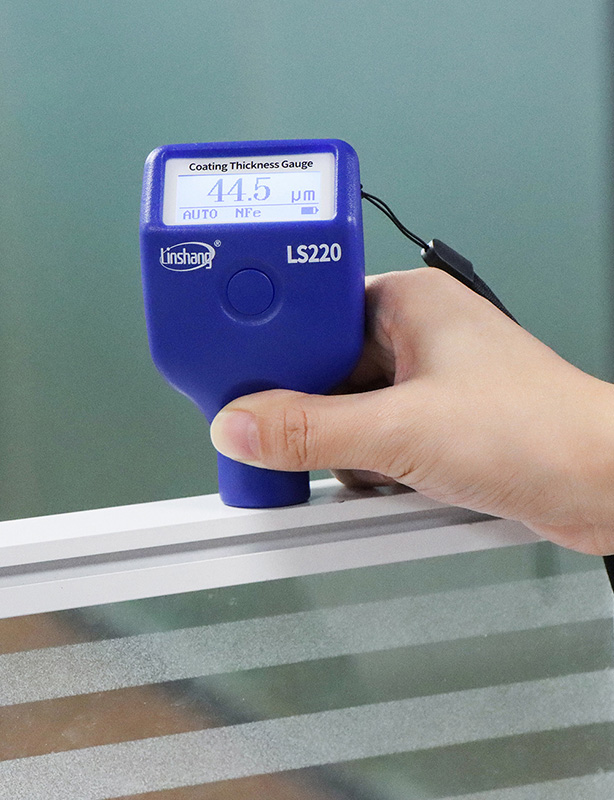

铝合金窗台测量
常温下铁磁性金属元素只有四种:铁、钴、镍、钆。
常见非铁磁性金属:铜、铝、镁、锌、铬等。
基材 | 涂镀层材料 | 举例 | 是否可测 |
---|---|---|---|
铁磁性材料 铁,钴,镍,钆 |
非铁磁性金属 | 铁镀锌 | √ |
铁镀铜 | |||
非金属材料 | 铁喷漆 | √ | |
铁喷粉末涂层 | |||
铁磁性材料 铁,钴,镍,钆 |
铁镀镍 | × | |
非铁磁性金属 铜、铝、镁、锌等 |
非导电材料 | 铝表面阳极氧化物 | √ |
导电材料 | 铜镀铬 | × |
LS220H涂层测厚仪
技术参数
参数名 | 参数值 |
---|---|
测头尖端 | 红宝石固定 |
测量原理 | Fe:霍尔效应 / NFe:电涡流 |
探头类型 | 内置一体式 |
测量范围 | 0.0-5000μm |
分辨率 | 0.1μm:0μm-99.9μm 1μm:100μm-999μm 0.01mm:1.00mm-5.00mm |
测量精度 | ≤±(3%H+2μm)H为标准值 |
单位 | μm / mil |
测量间隔 | 0.5s |
最小测量区域 | Ø = 25mm |
最小曲率半径 | 凸面:5mm/凹面:25mm |
最小基体厚度 | Fe:0.2mm/NFe:0.05mm |
显示 | 128×48点阵LCD |
供电方式 | 2节 1.5V AAA碱性电池 |
工作温度范围 | 0℃-50℃ |
存储温度范围 | -20℃-60℃ |
主机尺寸 | 101*62*28mm |
重量(含电池) | 79g |
![LS220H涂层测厚仪外观结构尺寸图 LS220H涂层测厚仪外观结构尺寸图](https://images.linshangtech.cn/product191225/220h22090914.jpg)
仪器特点

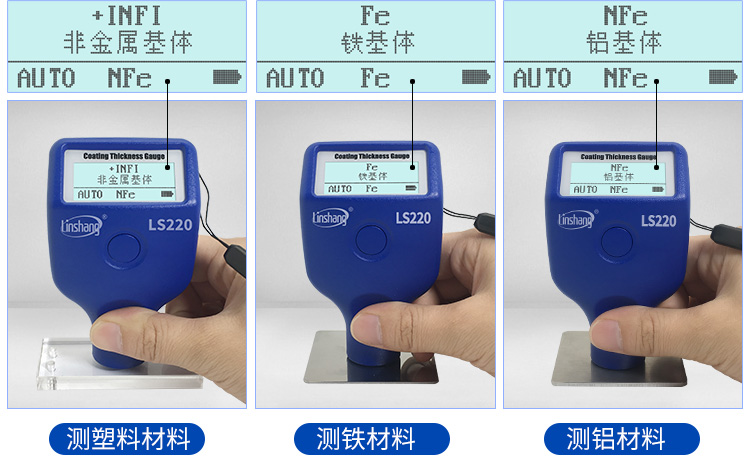

铁铝两用,自动切换
铁铝两用,智能识别测量基材,并且快速自动转换。
![非金属基体 非金属基体](https://images.linshangtech.cn/product191225/220h22090905.jpg)
非金属基体
![铝基体 铝基体](https://images.linshangtech.cn/product191225/220h22090906.jpg)
铝基体
![铁基体 铁基体](https://images.linshangtech.cn/product191225/220h22090915.jpg)
铁基体
数字探头,数据精准稳定
采用先进数字探头,长时间保持零位稳定不漂移,同一个位置反复测试数据稳定。
重复性好,确保通过国家计量检测
LS220H测标准片视频
三种测量模式
LS220H具有铁基测量(Fe)、非铁基测量(NFe)和自动识别(Fe/NFe)三种测量模式
![](https://images.linshangtech.cn/other/220h21091709.png)
反映灵敏
0.5S快速测量,手有多快,
仪器响应就有多快
![](https://images.linshangtech.cn/other/220h21091712.png)
唯一按键,操作简单
无需校准,只需调零,
唯一按键,操作极其简单
![](https://images.linshangtech.cn/other/220h21091711.png)
温度补偿,数据稳定
采用温度补偿技术,测试数据不受环境温度影响,可确保在不同环境温度下的测量精准度
![](https://images.linshangtech.cn/other/220h21091710.png)
可测超薄基体涂层
这款涂层测厚仪可用于超薄基体上的涂镀层测量:Fe:0.2mm/NFe:0.05mm

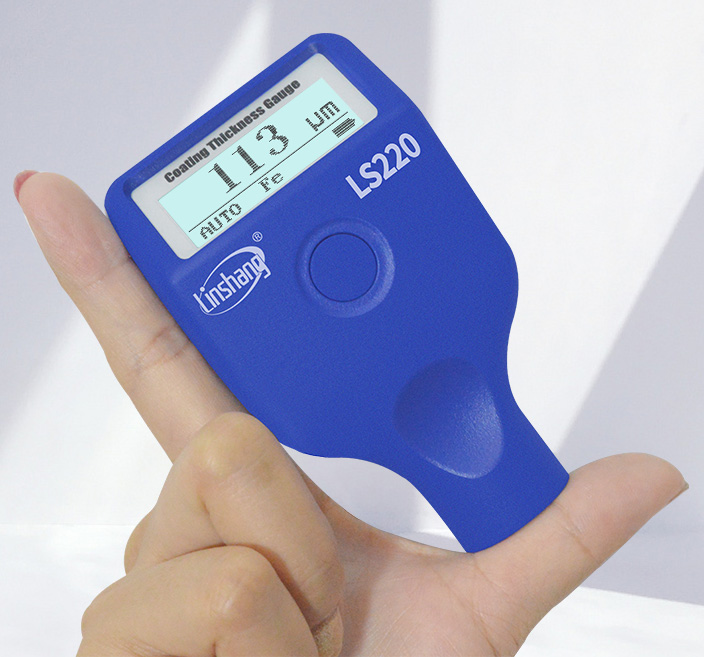

体积小巧,方便携带
设计简约,体积小巧,非常便于外出携带

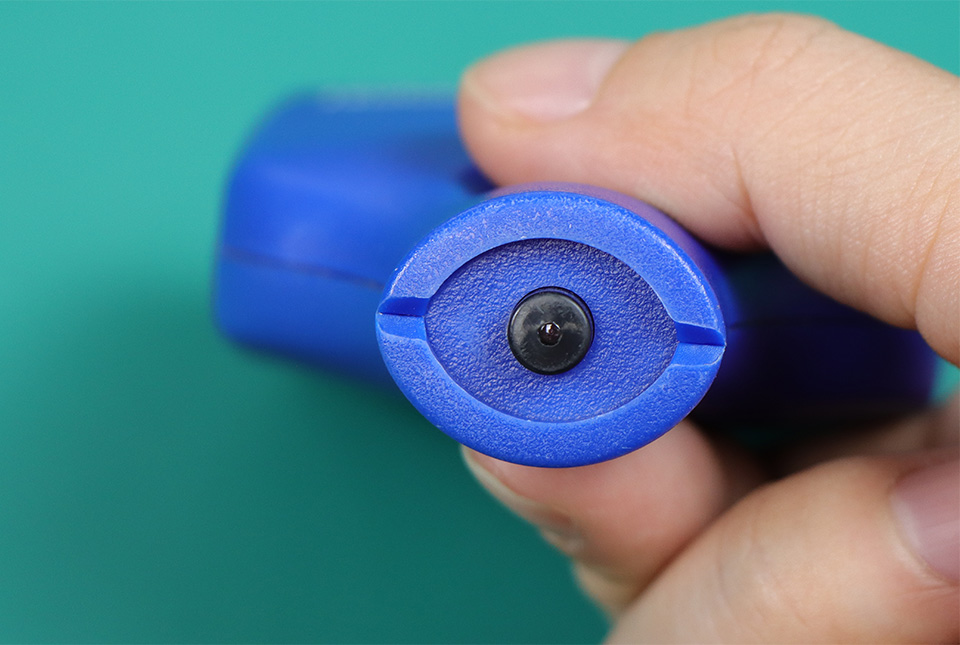

耐磨红宝石测头
红宝石测头,具有耐磨耐腐蚀作用,使用寿命长久
避免了磨损带来的误差
产品资质及符合的标准
涂镀层测厚仪符合以下标准
GB/T 4956-2003 磁性基体上非磁性覆盖层厚度测量-磁性法
GB/T 4957-2003 非磁性基体金属上非导电覆盖层厚度测量-涡流法
DIN EN ISO 2808 涂料和清漆漆膜厚度的测定
JJG-818-2005 磁性、电涡流式覆盖厚度测量仪检定规程
![](https://images.linshangtech.cn/product191225/220H19122708.jpg)
产品视频
LS220H涂层测厚仪操作视频
为什么涂层测厚仪要在未涂镀工件上调零
林上LS220H不同温度下测试数据稳定
