LS225涂层测厚仪+F500探头

磁性金属表面涂镀层厚度检测专用

可准确测量10um以下的超薄镀层
配合手压测试机架测试重复性达0.1um

天猫购买 立即咨询

LS225涂层测厚仪主机搭配F500探头,专业用于铁磁性金属基体上的涂镀层厚度检测。为了满足在测量极薄的镀层厚度时对精度的要求,用户还可选配专用的手压测试机架。

序号 仪器配置 价格(含税)
1 LS225主机 ¥1130
2 F500探头 ¥2214
3 LS225主机+F500探头 ¥3344
4 LS225主机+F500探头+手压测试机架 ¥5039

仪器具有超高的测量精度和重复性,可用于测量10μm以下的超薄涂镀层厚度测试。采用探针式探头,最小测量区域直径小至7毫米,特别适用于测试小尺寸材料。搭配专用的手压测试机架使用,在测量超薄涂镀层或异形小尺寸材料时,数据更加精准稳定。

LS225+F500涂镀层测厚仪采用磁感应测量原理,常用于磁性金属表面的镀铜,镀锌,镀锡,镀铬以及涂料、清漆、搪瓷等非磁性涂镀层厚度检测。被广泛应用于金属加工业、五金件等行业。

LS225+F500涂镀层测厚仪测螺栓
测量小工件
LS225+F500涂镀层测厚仪测超薄镀层
测量超薄镀层

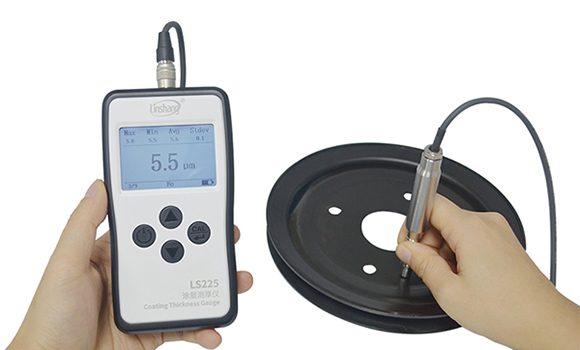

LS225+F500涂镀层测厚仪测凹面材料
测量异型材料

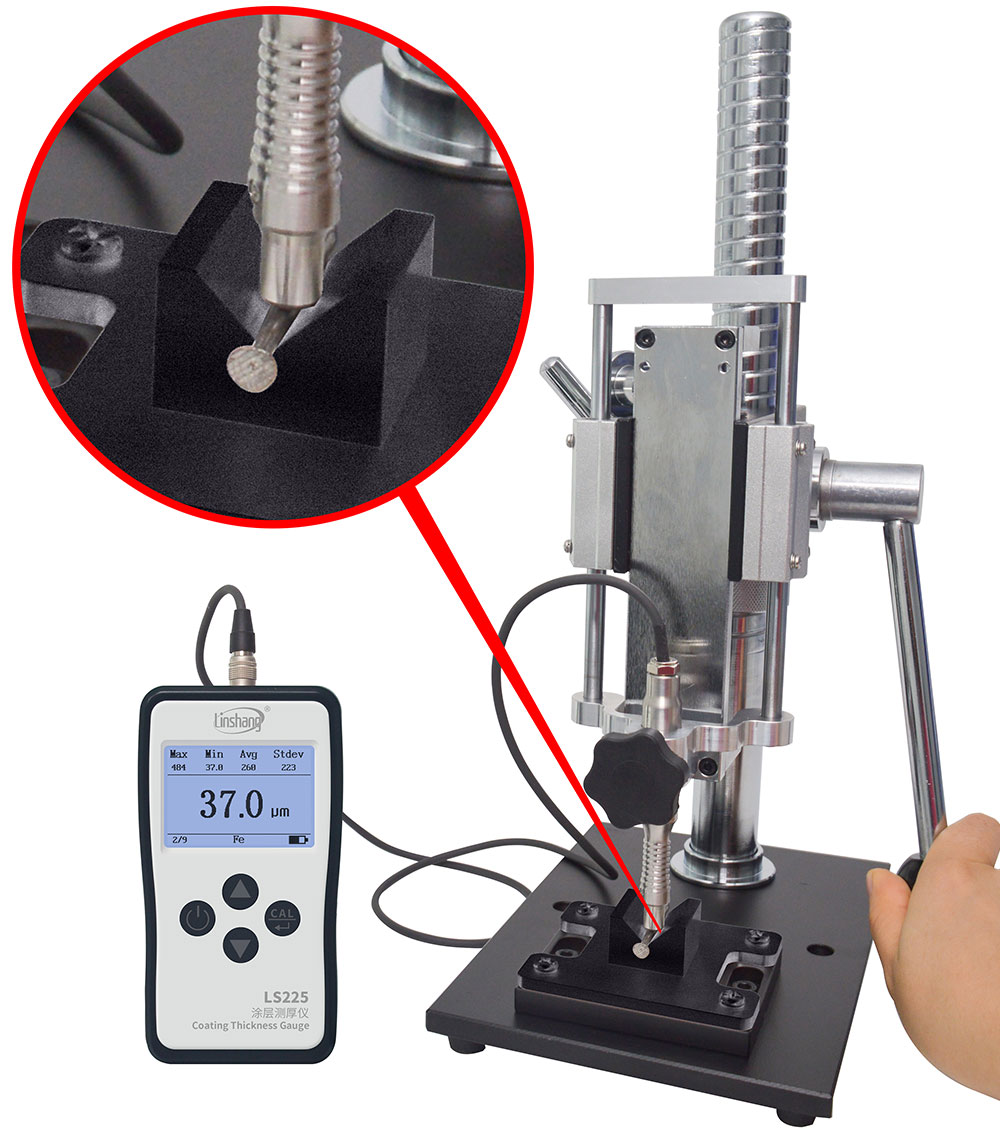

LS225+F500涂镀层测厚仪夹具测试
使用手压测试机架测试小工件

技术参数

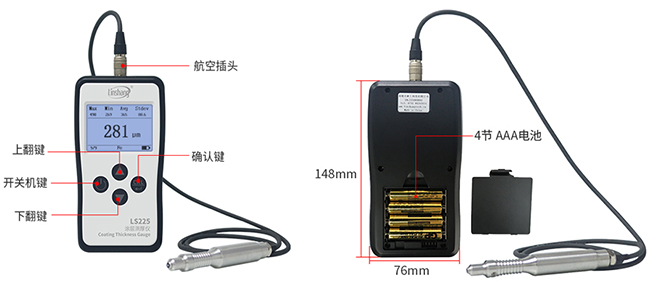

LS225主机参数

参数名 参数值
显示 240×160点阵LCD
供电方式 4节1.5VAAA碱性电池
工作温度范围 0℃-50℃
存储温度范围 -20℃-60℃
主机尺寸 148*76*26mm
重量(含电池) 194g

F500探头参数

参数名 参数值
测量原理 磁感应
基体材料 铁磁性金属
测量范围 0.0-500μm
分辨率 0.1μm:(0μm-99.9μm)
1μm:(100μm-500μm)
重复性 ≤±(0.8%读数+0.1μm)手压测试机架测试
测量精度 ±(2%读数+0.3μm)五点校准
单位 μm/mil
测量间隔 1.5s
最小测量区域 Ø=7mm
最小曲率半径 凸面1.5mm,凹面10mm
最小基体厚度 0.1mm
用户校准 支持零点校准,1点到5点校准
探头尺寸 长110mm×直径15mm(不包括连线)
探头重量(含电池) 81g

仪器特点

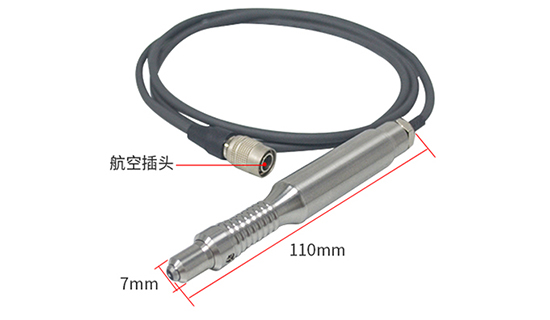

探针式测头设计

采用超小探针式测头设计,特别适合于螺钉、螺栓等小工件上的涂镀层测量。

可测超薄涂镀层

探头采用数字震荡技术,高速ADC采集,确保仪器具有超高稳定性,可测量超薄涂镀层。

先进数字探头技术

采用自主研发的先进数字探头技术,在探头内部集成数字处理电路,避免了模拟信号的噪声干扰,确保了测试数据的准确性。

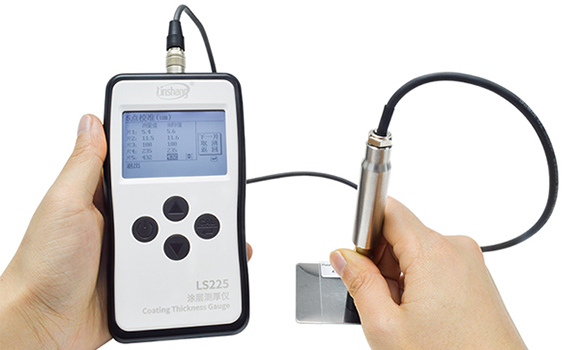

支持多点校准,数据更精准

支持调零和多点校准,配备了7张不同厚度大小的标准片,依据标准片或实际工件可修正曲线,使测量数据更准确。

智能统计功能

具备数据统计功能,最多可存储9个测量值,并能自动统计所测数据的最大、最小、平均和方差值。

高硬度的测头设计,保证仪器长期有效的使用。

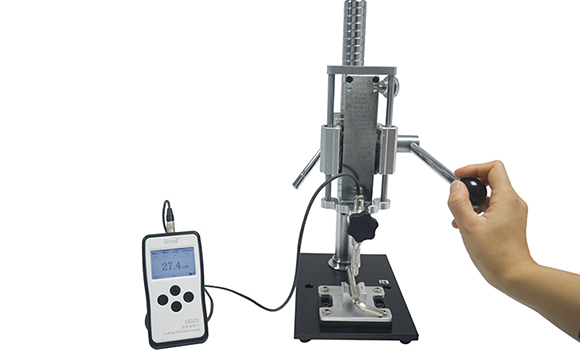

手压机架测试更精准

提供专用的手压测试机架供用户选购,可使测量更加方便,还可消除人为因素带来的测量误差,重复性可达0.1μm。

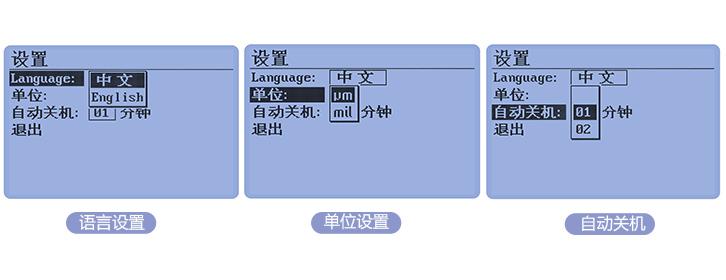

支持中英文和两种单位切换(μm和mil),可设置1-9分钟内无操作自动关机。

相关标准及资质

产品符合标准

GB/T 4956-2003磁性基体上非磁性覆盖层厚度测量--磁性法

DIN EN ISO 2808涂料和清漆漆膜厚度的测定

JJG-818-2005磁性、电涡流式覆盖厚度测量仪检定规程

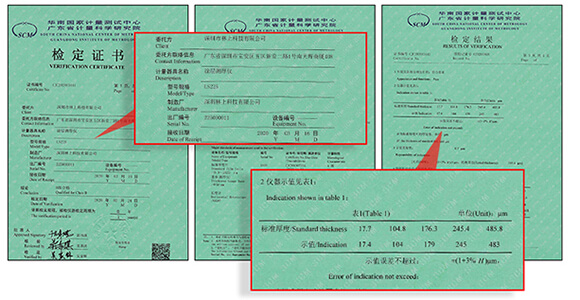

产品资质


操作视频

价格选型及常见问题

如需了解更多林上涂镀层测厚仪产品,请点击 林上涂镀层测厚仪价格选型及常见问题解答
