LS108A镜片透过率测量仪

适用于IR油墨的透过率测试

1mm测试孔径,被测物尺寸大于1mm的都可以测试
三合一光路,一次对孔就可以测量三个透过率数据

天猫购买 立即咨询 说明书下载

LS108A镜片透过率测量仪主要用于测量各种借助红外技术产品的红外线透过率,如手机镜片的IR油墨孔、遥控器视窗,IR cut等。 仪器的测试孔径为1mm,被测物尺寸大于1mm的均可测试。三合一光路、一次对孔即可测量三个数据。

LS108A采用红外850nm光源,红外940nm光源和可见550nm光源照射被测透明物质,感应器分别探测三种光源的入射光强和透过被测透明物质后的光强,透过光强与入射光强的比值即为透过率,用百分数表示。

LS108A镜片透过率测量仪

LS108A测手机盖板IR油墨

LS108A测手机盖板IR油墨

LS108A测平板电脑盖板

LS108A测平板电脑盖板

LS108A测红外截止滤光片

LS108A测红外截止滤光片

LS108A测红外滤光条

LS108A测红外滤光条

技术参数

参数名 参数值
测量光束直径 ¢1mm
红外线 峰值波长850nm/940nm两路测试
可见光 峰值波长550nm
分辨率 0.1%
测量精度 ±2%(无色均匀透光物质,0-90%透过率)
仪器重量 约1570克
仪器外形尺寸 长170mm × 宽180mm × 高144mm
电源输入 DC5V/1A

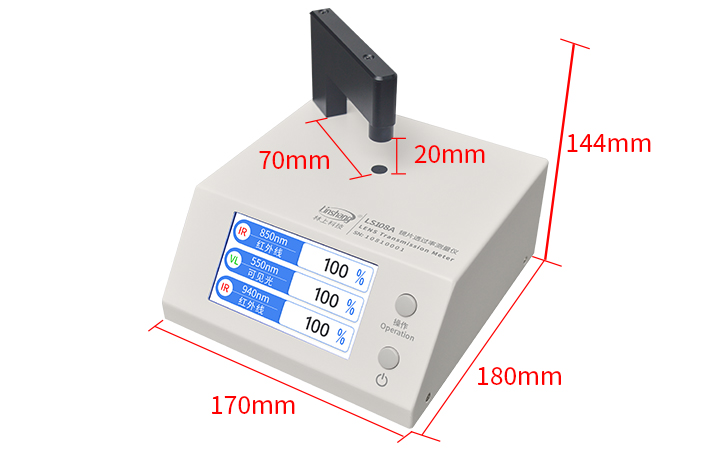

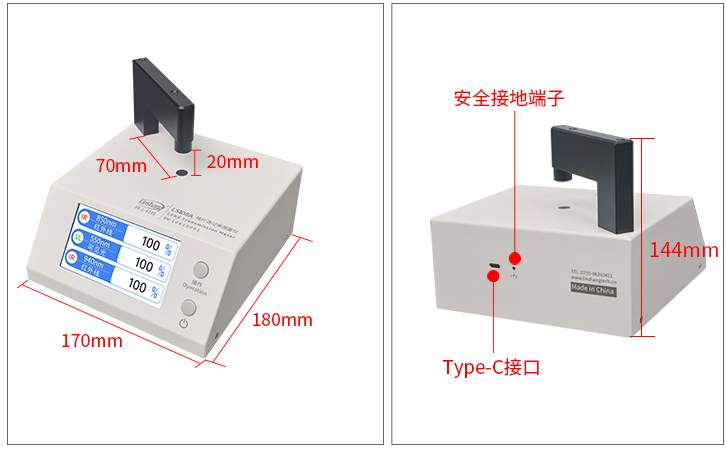

LS108A外观尺寸
LS108A外观尺寸

仪器特点

三合一光路设计,操作方便

三个光源共用一个测试孔,且配备对位指示LED用于辅助对准,一次对准即可测量三个数据。

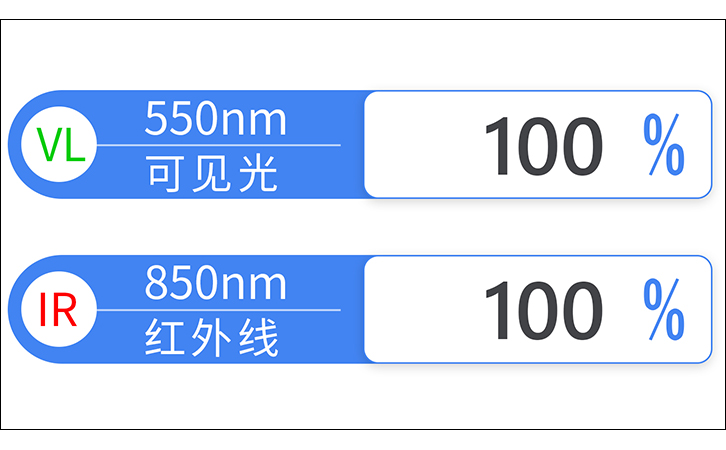

一次测试三个参数,多种显示界面可选

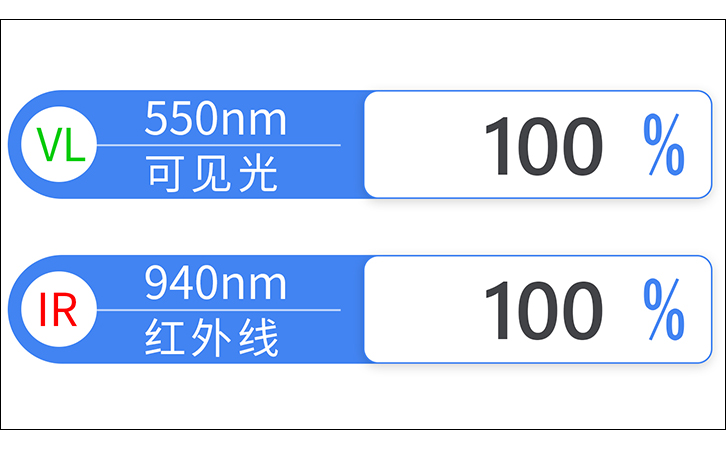

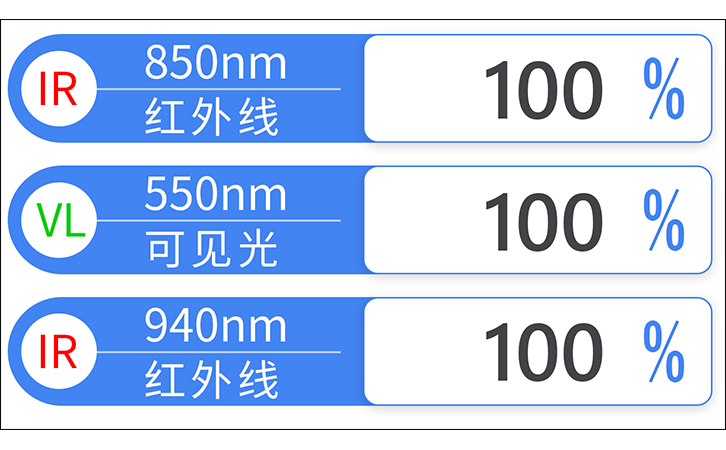

仪器可以测量峰值波长为550nm的可见光透过率,峰值波长为850nm和940nm的红外线透过率。且有850nm/550nm/940nm、550nm/850nm和550nm/940nm三种显示界面可供选择。

1mm测试孔径,应用范围广

仪器最小测试孔尺寸为¢1mm,可用于测量孔径大于1mm的被测材料。

强大的电脑软件支持

仪器配备电脑软件,可与电脑进行联机测量,可判断检测数据合格与不合格并统计检测数量。

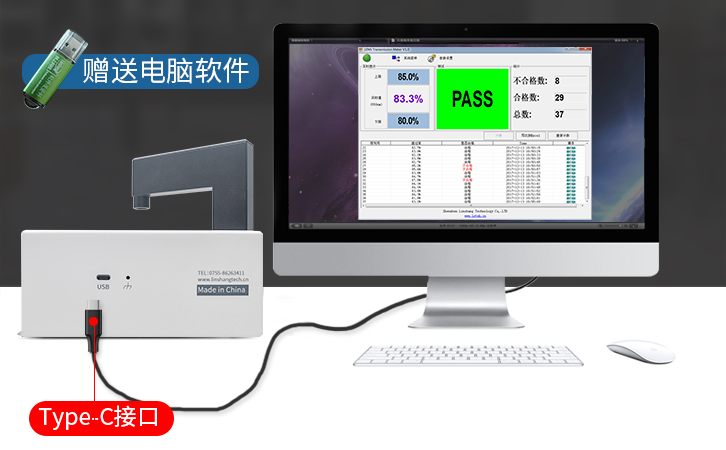

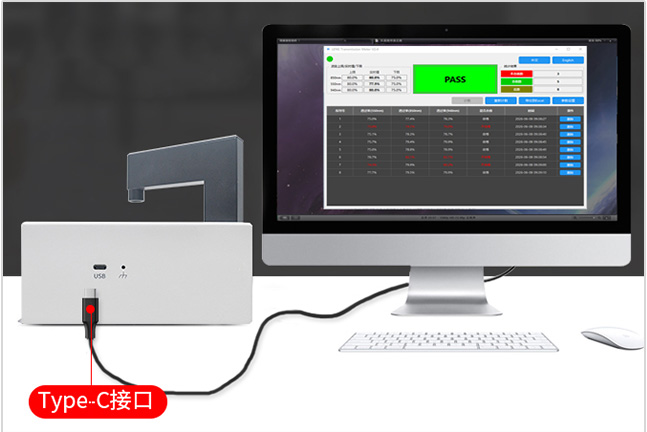

LS108A连接电脑

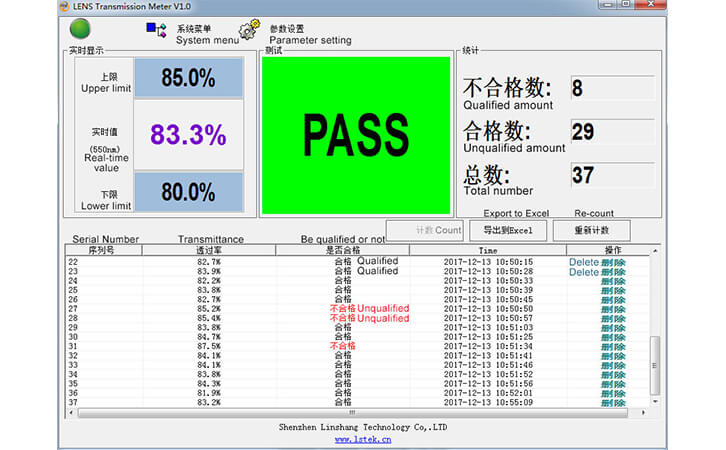

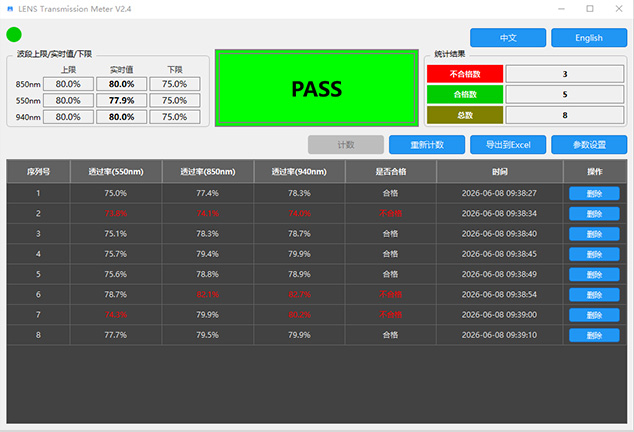

LS108A软件界面

大液晶屏显示,方便读数

实时动态自校准,开机后自动校准到100%

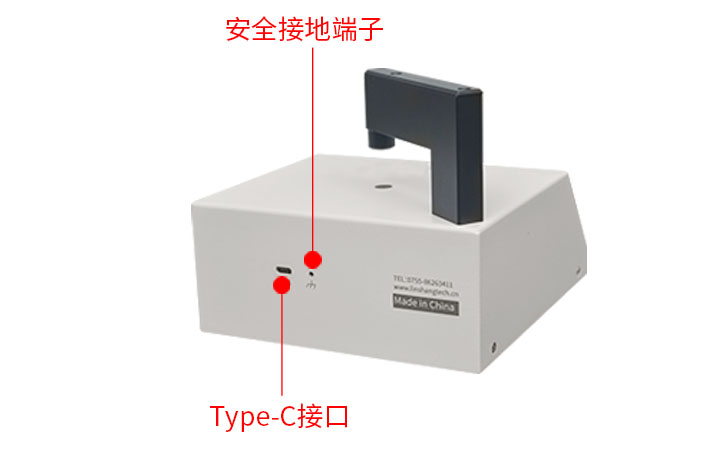

5V电源供电,方便连接移动电源(充电宝)使用

产品资质及标准

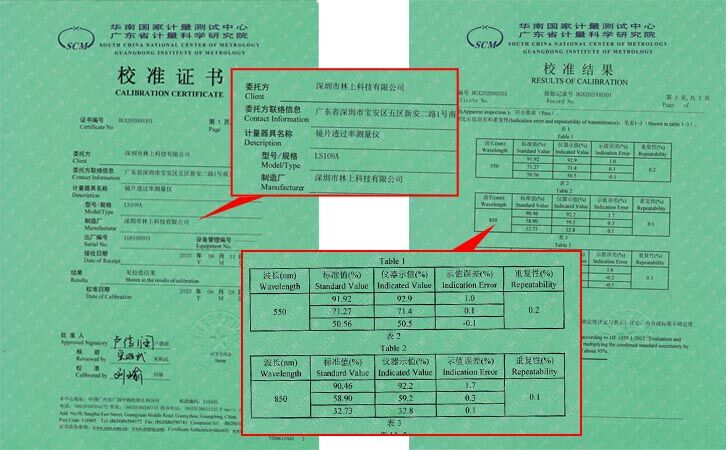

镜片透过率测量仪校准证书
镜片透过率测量仪校准证书

软件下载

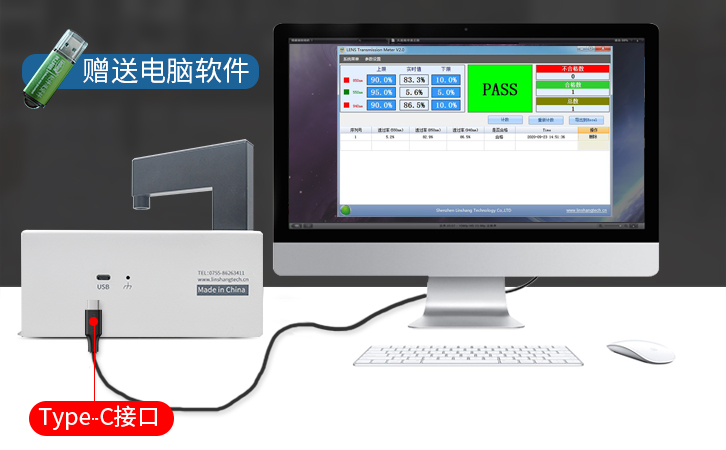

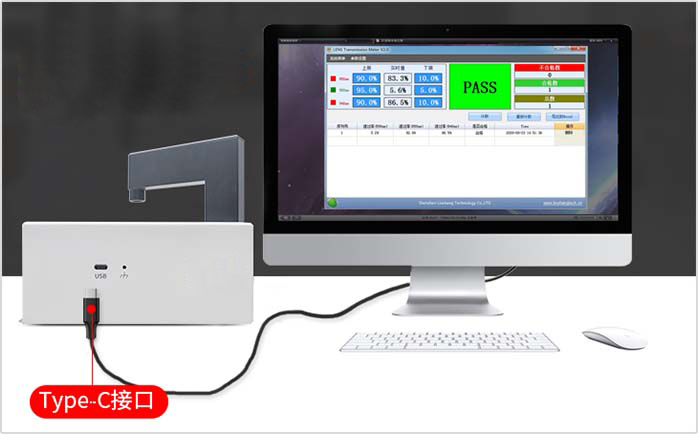

仪器通过USB连接电脑,可以使用PC软件进行联机测量、参数设置、报表生成和打印等功能。(PC软件仅支持Windows操作系统)

下载软件到本地,解压后直接运行即可:

点击下载


产品视频

LS108A和LS108D操作视频

镜片透过率仪测手机IR油墨孔

镜片透过率仪测红外视窗

L型定位板的使用
