LS108D镜片透过率测量仪

测量孔径小,适用于各种IR油墨透过率测试

测试孔径0.5mm,适用范围非常广泛
三合一光路,一次测量即可显示550nm透光率,红外线850nm,940nm透过率

天猫购买 立即咨询 说明书下载

LS108D镜片测试仪适用于镜片的透光率测试及IR油墨孔红外线的透过率测试,测试孔径为0.5mm,可测试550nm可见光的透光率和红外线850nm、940nm的透过率。仪器具有实时动态自校准功能,开机后自动校准到100%透过率。

LS108D采用红外850nm光源,红外940nm光源和可见550nm光源照射被测透明物质,感应器分别探测三种光源的入射光强和透过被测透明物质后的光强,透过光强与入射光强的比值即为透过率,用百分数表示。

林上LS108D镜片透过率测量仪

LS108D测小尺寸手机盖板

LS108D测小尺寸手机盖板

LS108D测红外截止滤光片

LS108D测红外截止滤光片

LS108D测手机盖板

LS108D测手机盖板

LS108D测红外滤光条

LS108D测红外滤光条

技术参数

参数名 参数值
测量光束直径 ¢0.5mm
红外线 峰值波长850nm和峰值波长940nm两路测试
可见光 峰值波长550nm
分辨率 0.1%
测量精度 ±2%(无色均匀透光物质,0-90%透过率)
仪器重量 约1570克
仪器外形尺寸 长170mm×宽180mm×高144mm
电源输入 DC5V/1A

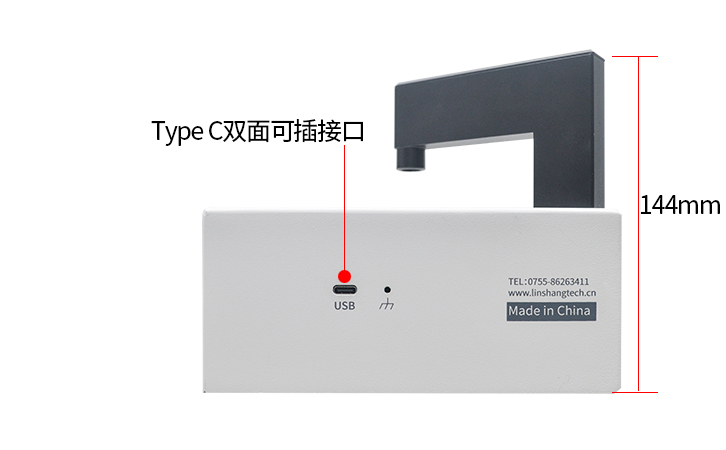

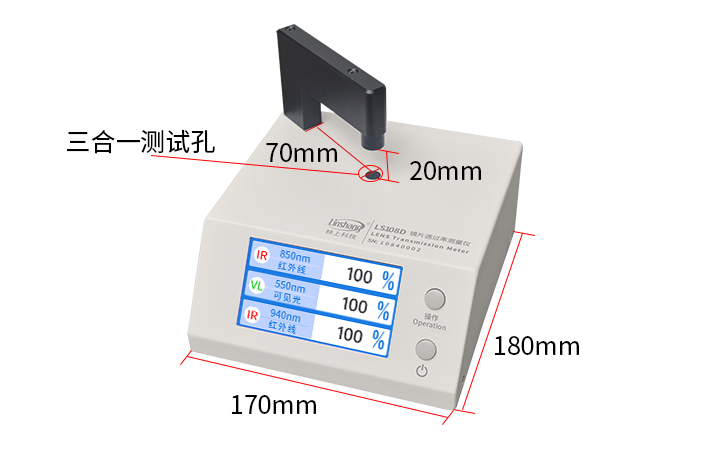

LS108D产品尺寸
LS108D产品尺寸

仪器特点

微孔径,应用范围广

这款镜片透过率测量仪的最小测试孔尺寸为¢0.5mm,大于0.5mm孔径的材料都能测。

三合一光路设计,LED灯对位提示

三个光源共用一个测试孔,并具有对位指示的LED灯,方便测试时孔位对准。
一次对孔即可获得550nm可见光透过率、850nm红外线透过率、940nm红外线透过率三个数据。操作方便,测量省时。

实时动态自校准

仪器实时动态自校准功能,开机后自动校准到100%透过率。

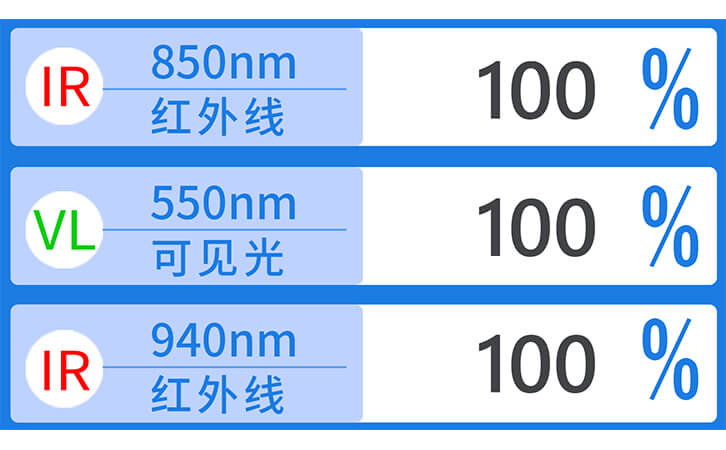

LS108D自校准界面

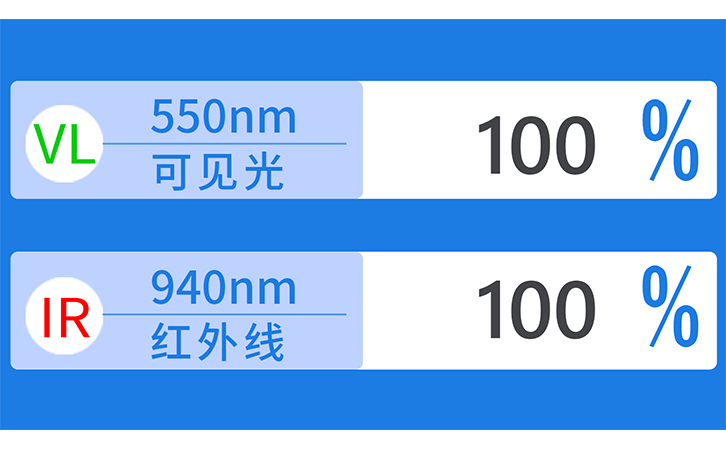

LS108D测试界面

大液晶屏显示,三种显示界面任选

大液晶显示,3种显示界面可供选择,850nm和940nm两种红外线透过率可选择都显示或者只显示其中一种。

强大的电脑软件支持

仪器赠送电脑端软件,具有合格和不合格判断等功能,能够快速检测材料,提高生产效率。

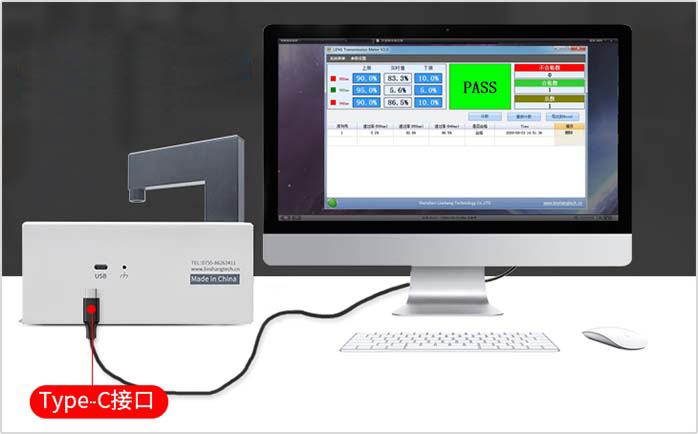

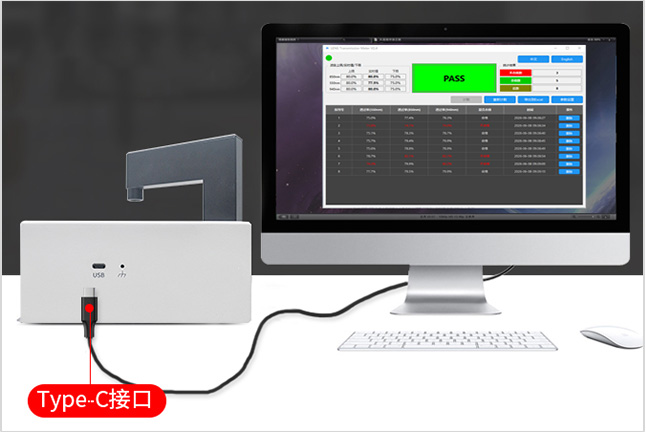

LS108Dl连接电脑

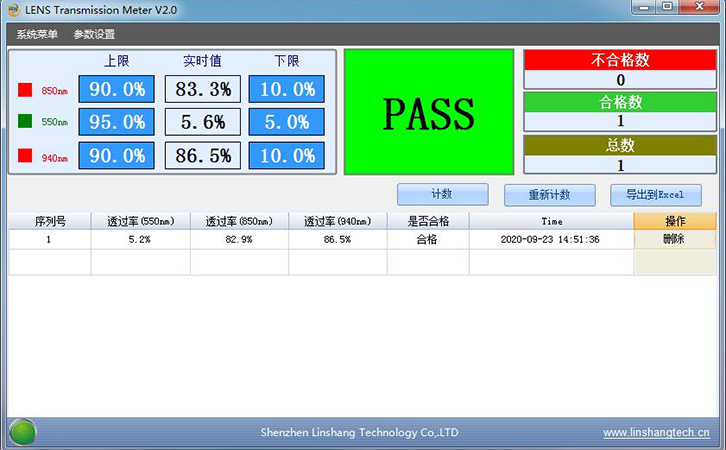

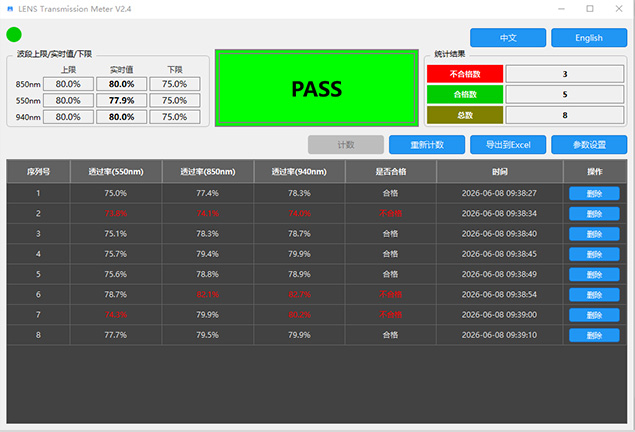

LS108D软件显示界面

产品资质及标准

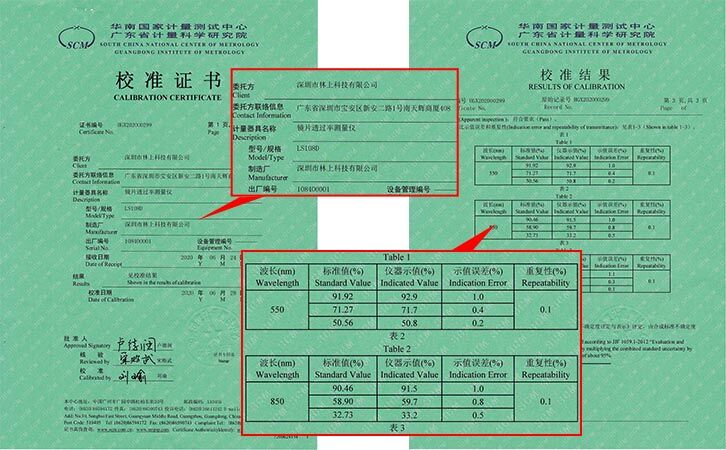

镜片透过率测量仪资质及证书
镜片透过率测量仪资质及证书

软件下载

仪器通过USB连接电脑,可以使用PC软件进行联机测量、参数设置、报表生成和打印等功能。(PC软件仅支持Windows操作系统)

下载软件到本地,解压后直接运行即可:

点击下载

产品视频

LS108A与LS108D操作视频

镜片透过率仪测手机IR油墨孔

镜片透过率仪测红外视窗

L型定位板的使用
