LS225涂层测厚仪
+N1500探头

便携式分体式的涡流测厚仪

测量精度高,重复性好,确保可通过计量院检测
适用于非磁性金属基体上的非导电涂层厚度检测

天猫购买 立即咨询 说明书下载

LS225+N1500是一款便携式分体式的涡流测厚仪,由主机LS225和非铁基探头N1500组成。仪器采用涡流感应原理,具有超高的测量精度和重复性,配上探针式的测头设计,特别适用于测量各种小尺寸工件、异形材料的涂层厚度。

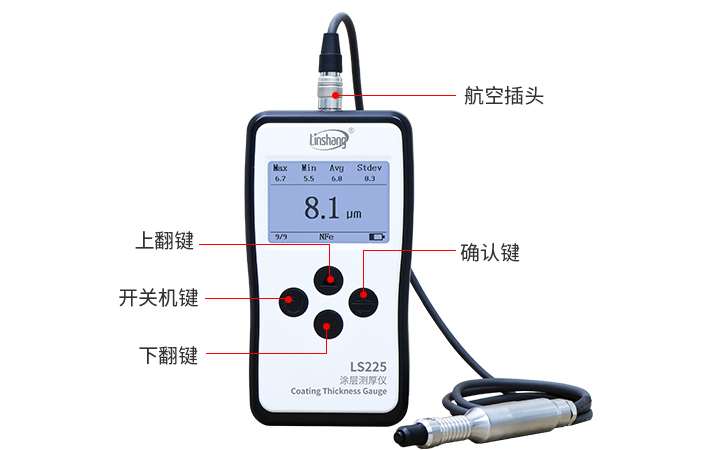

LS225+N1500涡流测厚仪

LS225主机和N1500探头在测量10μm以下超薄涂层时,建议配合手压测试机架使用,这样测量更精准,更稳定。产品搭配价格如下:

序号 仪器配置 价格(含税)
1 LS225主机 ¥1120
2 N1500探头 ¥2220
3 LS225主机+N1500探头 ¥3340
4 LS225主机+N1500探头+手压测试机架 ¥5160

LS225+N1500涡流测厚仪能够对非磁性金属基材上的非导电涂层厚度进行快速无损的测量,如各种铝工件表面的阳极氧化层,PCB板表面三防漆等。可用于生产检验、施工验收以及销售展览现场,应用领域涉及航空工业、建材、机械、化工、轻工和仪表等多个行业。

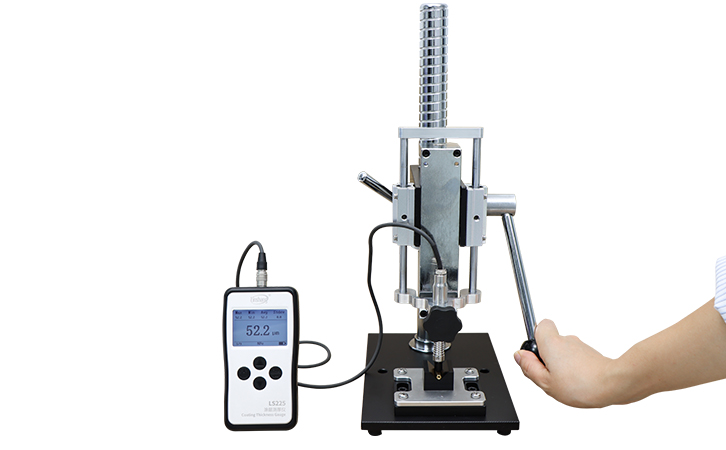

涡流测厚仪配合夹具测试
涡流测厚仪配合夹具测试
涡流测厚仪测铝合金门窗表面
涡流测厚仪测铝合金门窗表面
涡流测厚仪测超薄阳极氧化层
涡流测厚仪测超薄阳极氧化层

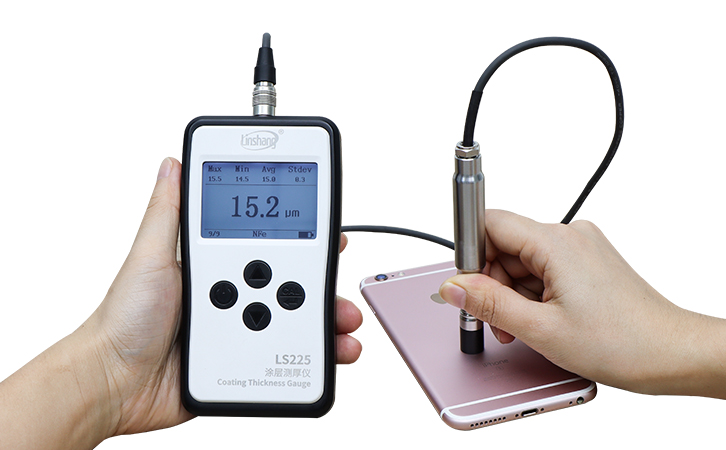

涡流测厚仪测手机壳阳极氧化层
涡流测厚仪测手机壳阳极氧化层

技术参数

LS225主机参数

参数名 参数值
显示 240×160点阵LCD

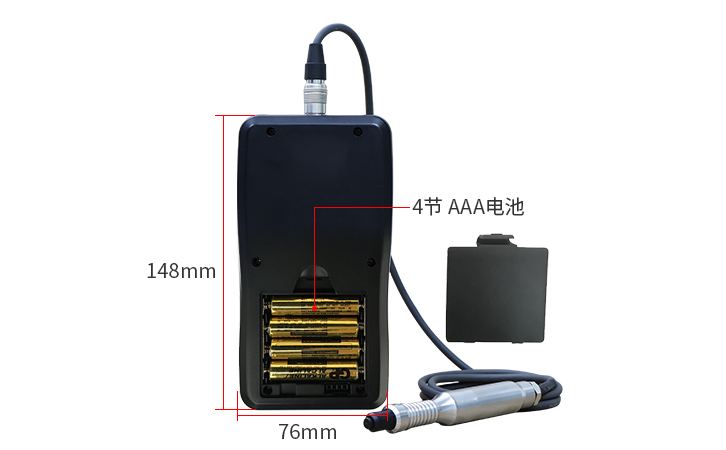

供电方式 4节1.5VAAA碱性电池
工作温度范围 0℃~50℃
存储温度范围 -20℃~60℃
主机尺寸 长148mmX宽76mmX厚26mm
重量(含电池) 194g

N1500非铁基探头参数

参数名 参数值
测量原理 涡流感应
基体材料 非铁磁性金属
测量范围 0.0-1500μm
分辨率 0.1μm:0μm - 99.9μm
1μm:100μm - 999μm
0.01mm:1.00mm – 1.50mm
重复性 ≤±(0.8%H+0.1μm)手压测试机架测试,H为标准值
测量精度 ±(2%H+0.3μm)五点校准,H为标准值
单位 μm/mil
测量间隔 0.8s(单次模式)
0.4s(连续模式)
最小测量区域 Ø=7mm
最小曲率半径 凸面1.5mm,凹面10mm
最小基体厚度 0.03mm
用户校准 支持零点校准,1点到5点校准

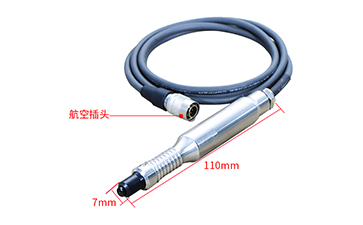

探头尺寸 长110mm×直径15mm(不包括连线)
探头重量 81g

仪器特点

探针式测头设计

探针式测头设计,特别适合于测量小尺寸和异型材料上的涂层及覆层厚度,测头尖端采用高硬度红宝石,可确保仪器具有超长使用寿命

可测超薄涂镀层

采用数字震荡技术和高速ADC采集
可测量10μm以下超薄涂层且确保数据精准稳定

采用自研先进数字探头技术

采用自主研发的先进数字探头技术,在探头内部集成数字处理电路,避免了模拟信号的噪声干扰,确保了测试数据的准确性

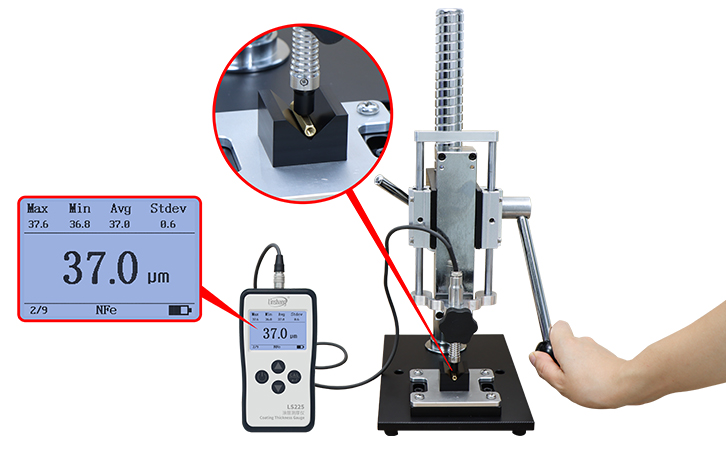

手压机架测试更精准

选购专用的手压测试机架能消除人为因素造成的误差,数据重复性可达0.1μm

多点校准,数据更精准

支持调零和多点校准确保数据更加精准,配备专门的调零板和标准片

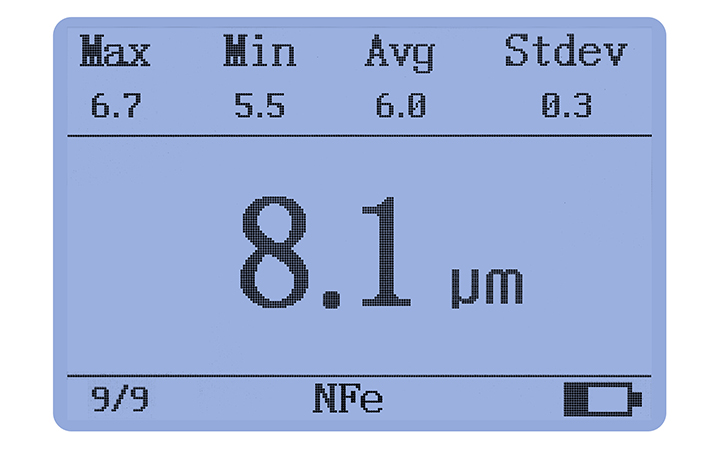

具备数据统计功能

具备数据统计功能,自动统计最近测试的9组数据的最大值,最小值,平均值和方差值

1500μm大量程

测量单位可切换

中英文双语支持

持久续航低功耗

产品资质及相关标准

林上涂层测厚仪符合以下相关国家标准:

  • GB/T 4957-2003 非磁性基体金属上非导电覆盖层厚度测量-涡流法

  • DIN EN ISO 2808 涂料和清漆漆膜厚度的测定

  • JJG-818-2005 磁性、电涡流式覆盖厚度测量仪检定规程


校准证书
