如何使用超声波硬度计检测轴承硬度

随着轴承制造业对产品表面质量要求的不断提高，无损检测正在成为行业趋势。超声波硬度计以其“压痕微小、几乎不可见”的独特优势，在成品轴承硬度检测中扮演着越来越重要的角色。本文以实用操作为主线，介绍轴承生产流程、硬度检测标准、超声波硬度计的检测环节以及具体操作方法。

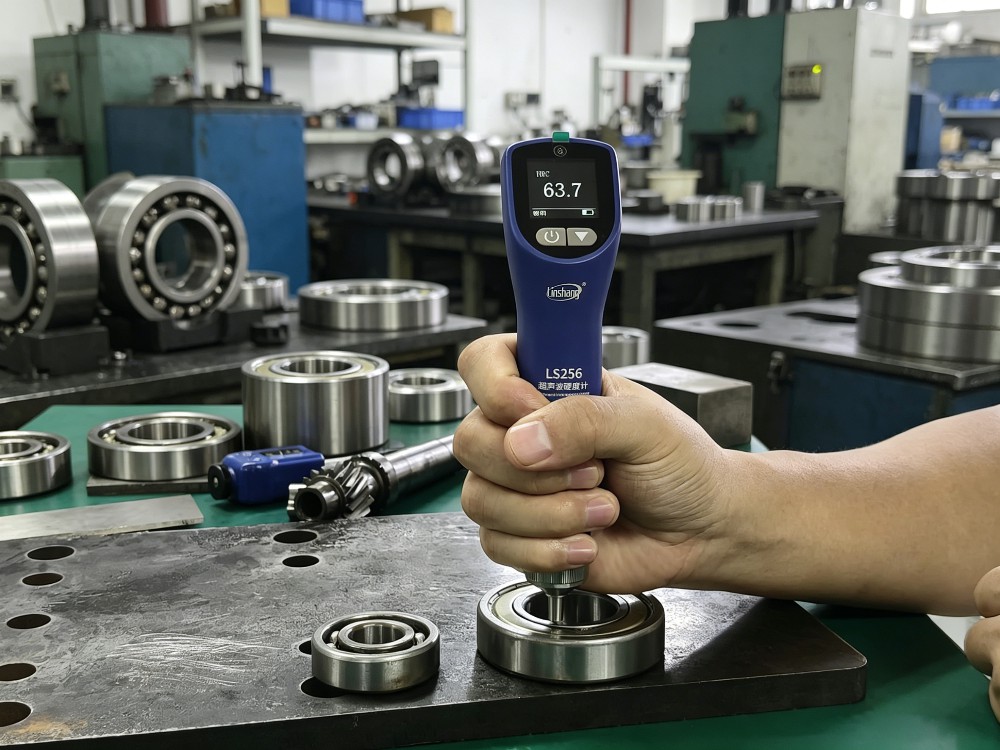

林上LS256超声波硬度计检测精密轴承

一、轴承生产流程中硬度检测的必要性

轴承生产涵盖锻造、车削、热处理、磨削、装配等数十道工序，其中热处理工序是硬度形成的核心环节。然而，在成品轴承阶段，传统的台式硬度计和里氏硬度计都会在轴承表面留下可观测的压痕或冲击痕迹，这对于已完成精密磨削和超精加工的成品轴承来说是不可接受的。因此，超声波硬度计的无损检测特性成为成品轴承硬度检验的理想选择。

二、不同类型的轴承硬度标准

根据JB/T 7361-2023《滚动轴承 零件硬度试验方法》，钢制滚动轴承套圈和滚动体的硬度试验应按照标准规定的方法进行。具体硬度值要求如下：

在实际生产中，不同精度等级和用途的轴承对硬度值的要求可能略有浮动，具体应以产品图样和技术协议为准。但总体而言，GCr15轴承钢淬火回火后的硬度不低于58HRC，常规要求控制在61~65HRC范围内。

三、什么环节要用超声波硬度计检测轴承硬度

超声波硬度计由于其无损检测的特性，主要应用于以下场景：

• 成品轴承出厂前全检/抽检：精加工完成后的成品轴承表面光洁度高，客户通常不接受压痕损伤，超声波硬度计可做到几乎无痕测量；
• 薄壁轴承套圈硬度检测：对于壁厚仅2~3mm的薄壁轴承，里氏硬度计因最小厚度限制无法使用，台式硬度计的压痕也可能导致变形，超声波硬度计则能完美胜任；
• 渗碳/氮化硬化层硬度梯度分析：通过连续测量不同深度位置的硬度值，可以绘制硬化层深度曲线，评估热处理工艺效果；
• 异形轴承或微型轴承硬度检测：超声波硬度计探头小巧灵活，可测最小区域直径仅约1.2mm，特别适合微型轴承滚道、沟槽等狭窄部位的硬度检测；
• 售后轴承故障分析中的硬度复核：对于失效轴承，在不破坏故障件的前提下进行硬度检测，有助于判断是否因硬度异常导致早期失效。

四、如何用超声波硬度计检测轴承硬度（实操指南）

以林上LS256超声波硬度计为例，操作步骤如下：

1. 仪器准备与校准：开机后选择正确的材料类型（如“碳钢”），使用配套的标准硬度块进行校验。LS256支持用户自校准功能，可通过标准块消除系统误差，确保测量精度可达±2.5HRC。

2. 表面处理：超声波硬度计对被测表面有一定要求——应清洁、干燥、无油污。对于成品轴承，直接用无水酒精擦拭被测部位即可，无需打磨。如需测量硬化层，需在截面制备后进行测量。

3. 探头选型与安装：LS256标配双测头配置，可根据工件形状选择适合的测头。平板材料或大曲率表面使用标准测头；小工件或异形件可更换专用测头。

4. 定位与测量：将探头垂直压紧在被测轴承表面，保持稳定。仪器会自动完成测量，约1秒后显示硬度值。

5. 多点测量与数据处理：建议在轴承套圈圆周方向均匀选取至少3个测量点，每个点位测量2~3次取平均值。LS256内置数据存储功能，可保存9组测量数据，同时可通过蓝牙连接手机APP实现大容量数据存储与分享。

6. 判断硬度是否达标：将实测HRC值与工艺标准进行对比。以GCr15轴承套圈为例，回火后硬度应在61~65HRC范围内。若实测值低于下限，说明回火过度或淬火不足；高于上限则可能回火不足，脆性风险增加。对于渗碳层检测，应绘制硬度-深度曲线，硬化层深度通常以心部硬度+50HV或表面硬度降到550HV的位置作为判定界限。

注意事项： 超声波硬度计的测量结果受材料弹性模量影响较大，对于弹性模量与标准钢差异显著的材料（如铸铁、铜合金等），测量结果需进行修正或使用专用校准曲线。在轴承行业（主要是高碳铬轴承钢，弹性模量与标准钢相近），这一问题基本可以忽略。

五、超声波硬度计的优势总结

相比于传统的台式硬度计和里氏硬度计，超声波硬度计在轴承成品检测中的优势十分明显：无损检测——压痕微小肉眼几乎不可见，不损伤成品表面；便携高效——林上LS256仅重245g，开机即用，1秒出结果；适用面广——可测薄壁件、异形件、小工件，几乎不受工件形状限制。对于追求高品质、高精度的轴承生产企业而言，配备一台超声波硬度计是成品质量管控的必要投资。

本文内容为技术分享，旨在为轴承行业从业者提供硬度检测技术的客观参考。文中提及的林上品牌及产品型号仅为技术展示，用户可根据实际需求选择适合的设备。本文所有技术参数来源于公开产品资料及行业标准。如涉及侵权或内容有误，请联系我们及时删除或更正。
