实用教学：为什么要检测热处理工件硬度？如何用里氏硬度计快速搞定？

在热处理行当里混，大家常挂在嘴边的一句话就是：“这活儿淬火淬到多少度了？”这里的“度”指的就是硬度。要是硬度没达标，零件装在机器上不是磨损太快，就是直接崩了。今天咱们就从实操的角度，聊聊热处理硬度计的重要性，重点教教大家怎么用里氏硬度计测得准、测得快。

一、热处理加工与硬度的“爱恨情仇”

热处理其实就是给金属“做桑拿”，通过加热、保温、冷却这一套组合拳，改变材料内部的结构。比如45号钢，不处理之前软塌塌的，一旦经过油淬，硬度立马就上去了。不同的零件有不同的硬度标准，比如齿轮通常要求HRC 55-60度，而一些结构件可能只需要HRC 30度左右。硬度检测就是为了确保这道“桑拿”没白做。

二、什么时候该掏出里氏硬度计？

并不是所有的环节都要回实验室。当工件还在热处理炉边上等着出货，或者工件太大根本搬不动的时候，里氏硬度计就是你的最佳搭档。根据国家标准GB/T 17394，里氏硬度非常适合大型、重型工件的现场检测。比如你刚淬火完的一批大轴，客户急着要，你不可能每根都切一块去实验室，这时候拿个手持式硬度计（推荐林上LS252D或LS253）现场打几个点，数值立马就出来了。

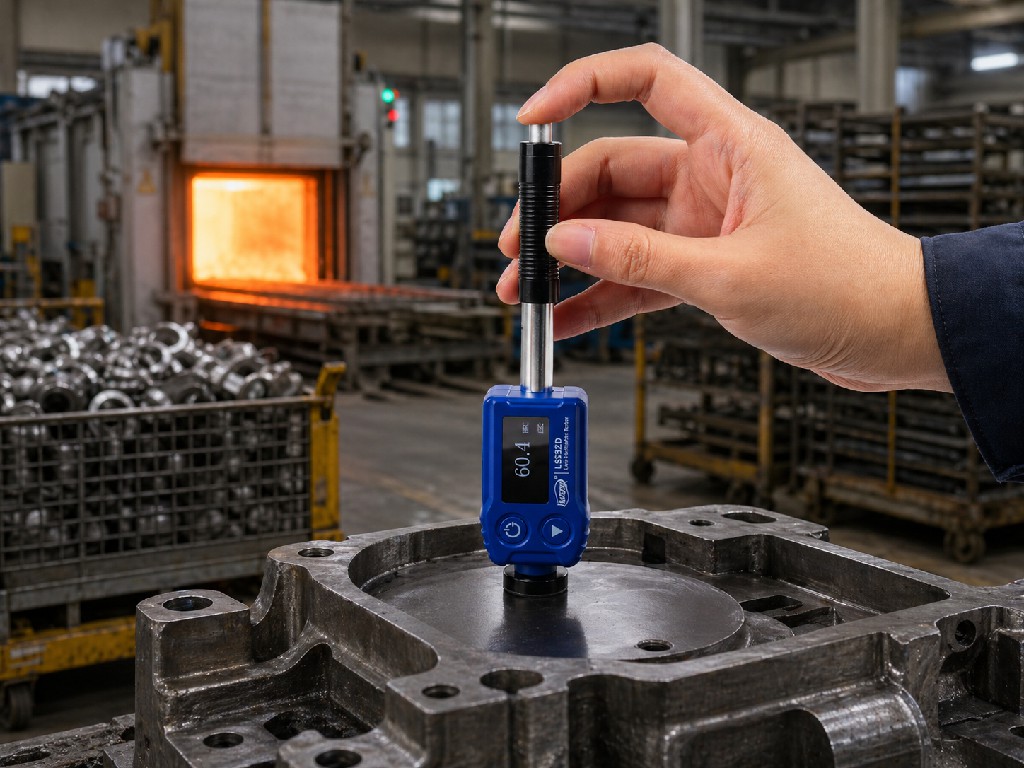

林上LS252D热处理硬度计检测大型工件

三、手把手教你测硬度：五步走位法

1. 清理表面： 这一步最关键！热处理后的工件表面有氧化皮和油。拿个磨光机或者砂纸把要打的点磨光，磨得越平，数指（数值）越准。
2. 检查仪器： 用里氏硬度计之前，先在标准硬度块上试一下。如果偏差太大，记得校准。
3. 加载冲击体： 将冲击装置向下按到底，听见“咔哒”一声，说明子弹上膛了。
4. 垂直压紧： 把探头垂直压在磨好的面上，千万不能歪，一歪数就小了。
5. 触发测量： 按下释放钮，“啪”一声，屏幕上就会显示硬度值。里氏硬度计默认是里氏硬度值（HL），部分里氏硬度计还能自动换算成洛氏HRC或者布氏HB（如林上品牌里氏硬度计），直接看结果就行。

四、硬度达标了吗？教你看数据

测完之后，怎么判断合不合格？咱们可以参考国标的对照表。比如你测出来的里氏值是760 HLD，对应的洛氏硬度大概就是56 HRC。如果你的要求是58度以上，那这活儿可能还得重新回炉。林上的LS253带APP功能，里面自带这些国标换算表，不用你翻书，非常方便。

里氏硬度计常用换算参考（示例）：

最后说一句，热处理硬度计是咱们的眼睛，选个像稳定、皮实的机器，能让质检工作轻松不少。国产品牌里氏硬度计性价比比较高（如林上的LS252D里氏硬度计660元），几乎是每家热处理厂的标配了。

广告及免责声明：本文旨在科普里氏硬度计在热处理行业的使用方法。文中产品信息均来自公开渠道，价格仅供参考。具体操作请严格遵守国家安全生产规范和设备说明书。版权所有，转载请注明出处，侵权必删。
