林上 LS256超声波硬度计在机械加工与热处理硬度复核中的应用思路

机械加工和热处理车间做硬度检测，真正麻烦的往往不是“测不测”，而是零件形状不规整、批量节奏快、检测点位分散，台式硬度计不方便覆盖全部现场问题。比如调质后的轴类零件、感应淬火后的齿轮、精加工后的模具镶件、铸件局部补焊区、法兰边缘和缸套内外壁，硬度数据既关系到耐磨性、强度和服役寿命，也会影响后续加工、装配和出厂质量记录。林上 LS256超声波硬度计的价值，不应简单理解为“替代实验室硬度计”，更适合放在现场复核、过程巡检、返修件复查和批次质量追溯中使用。

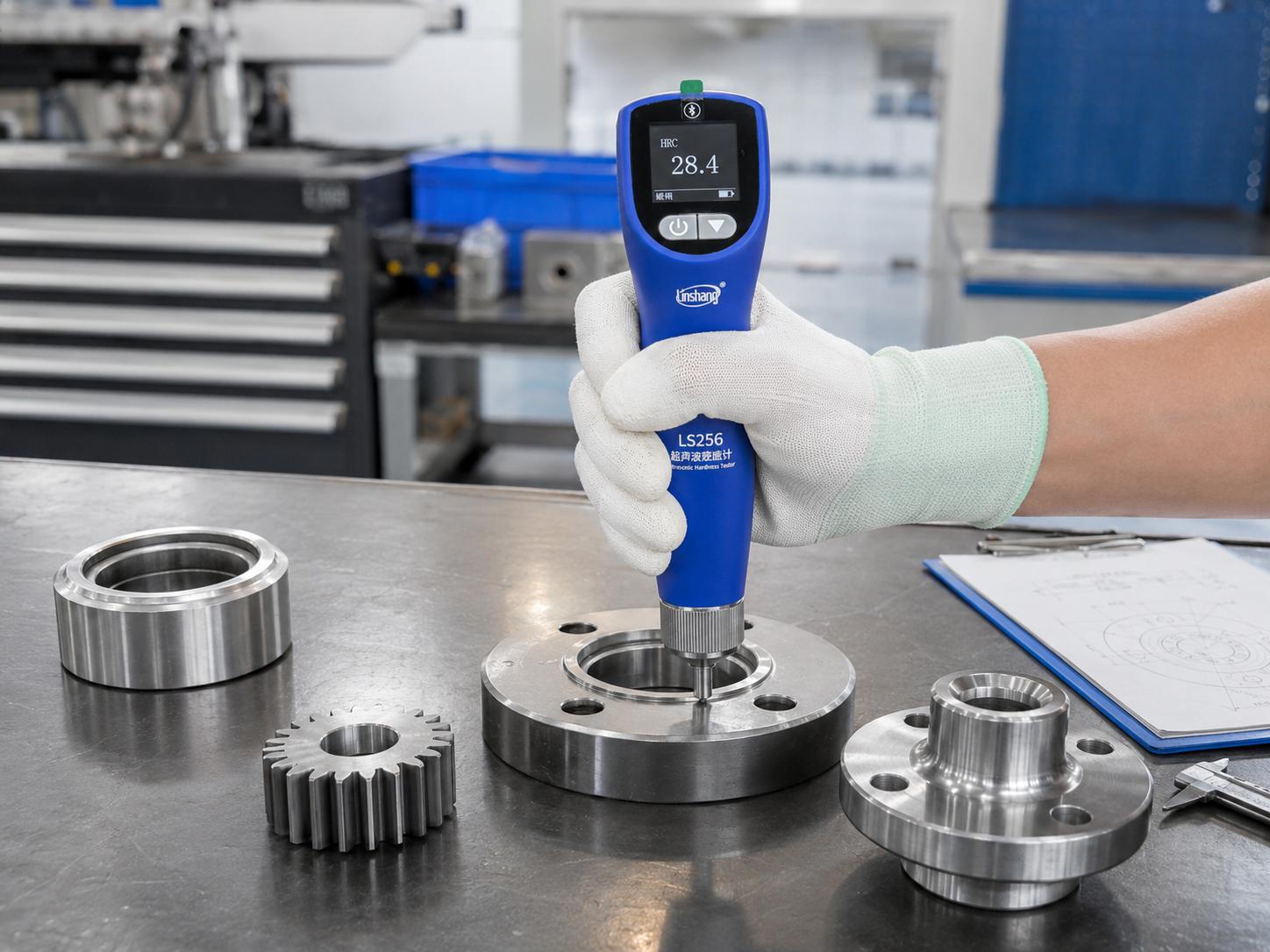

机械加工件现场硬度复核

一、机械加工现场为什么需要硬度复核

机械加工行业常见的被测对象包括齿轮、轴套、连杆、法兰、导轨、刀座、模具镶件、铸件毛坯和热处理后的半成品。硬度不是一个孤立指标，它通常和材料牌号、热处理状态、表面强化方式、加工余量、耐磨要求和装配风险有关。以齿轮为例，齿面需要耐磨，齿根又关系到疲劳强度；以模具为例，型腔边缘硬度不足可能影响磨损，局部过硬又可能增加崩裂风险。现场检测如果只看一个读数，而不看检测点位、表面状态和工艺批次，很容易造成误判。

在车间里，硬度复核常发生在几个环节：来料进厂时确认材料或预处理状态；粗加工后判断是否进入热处理；热处理后检查批次波动；精加工或表面处理后复查关键位置；发生返修、客诉或异常磨损时追溯问题来源。林上 LS256超声波硬度计采用超声接触阻抗法，适合对金属材料及部分表面硬化层、镀层、涂层相关场景做快速检测。对于不能随意切样、不能留下明显压痕或不方便搬运的大型零件，便携式检测工具能补上现场质检的空白。

二、UCI 超声接触阻抗法适合哪些工件

超声波硬度计常说的 UCI 法，本质上是用带维氏金刚石压头的振动杆接触工件表面，在规定试验力下压入表面，通过振动频率变化换算硬度值。它与传统维氏硬度试验有相近的压入基础，但现场仪器并不是通过显微镜测量压痕对角线，而是通过超声接触阻抗变化得到硬度读数。因此，它适合做表面硬度状态判断，尤其适用于小零件、薄壁件、复杂形状件、齿轮齿面齿根、模具局部位置、表面硬化层和精加工零件。

三、为什么不能把现场读数直接等同于标准判定

硬度检测有明确的方法体系。金属材料常见方法包括洛氏、布氏、维氏、里氏和超声接触阻抗法等，不同方法的压头、试验力、试样条件和数据表达并不相同。林上 LS256超声波硬度计支持多种硬度标尺显示，便于现场人员读数和记录，但硬度值换算本身具有材料适用边界。对于调质钢、工具钢、铸铁、有色金属或表面硬化层，不能只因为仪器能显示 HRC、HV 或 HB，就默认这些数值在所有材料和状态下都可以直接作为同等标准结论。

现场检测应建立一个清楚的使用边界：如果目的是快速判断批次是否明显波动、热处理后是否存在漏淬或回火异常、返修区硬度是否接近原工艺状态，超声波硬度计很有价值；如果目的是出具第三方报告、处理质量争议或作为最终验收依据，则应结合现行标准方法、抽样规则、试样制备、计量校准和企业检验规范。这样写入作业指导书后，检测工具的作用会更稳定，也更容易被质量体系接受。

四、影响数据稳定性的细节，比仪器参数更容易被忽略

现场使用林上 LS256超声波硬度计时，常见误差来源主要有五类。第一是表面状态，氧化皮、油污、粗糙刀纹、镀层不均或热处理后的脱碳层都会影响压头接触。第二是工件支撑，小件、薄片或薄壁管如果悬空，读数容易波动，应根据样品条件采用稳定支撑或耦合方式。第三是探头姿态，UCI 探头应尽量垂直接触表面，侧向力会影响压入和频率响应。第四是材料差异，不同材料弹性模量不同，换算曲线和校准状态要与实际材料匹配。第五是点位选择，边缘、孔口、倒角、曲率过小的位置往往不适合直接取单点结论。

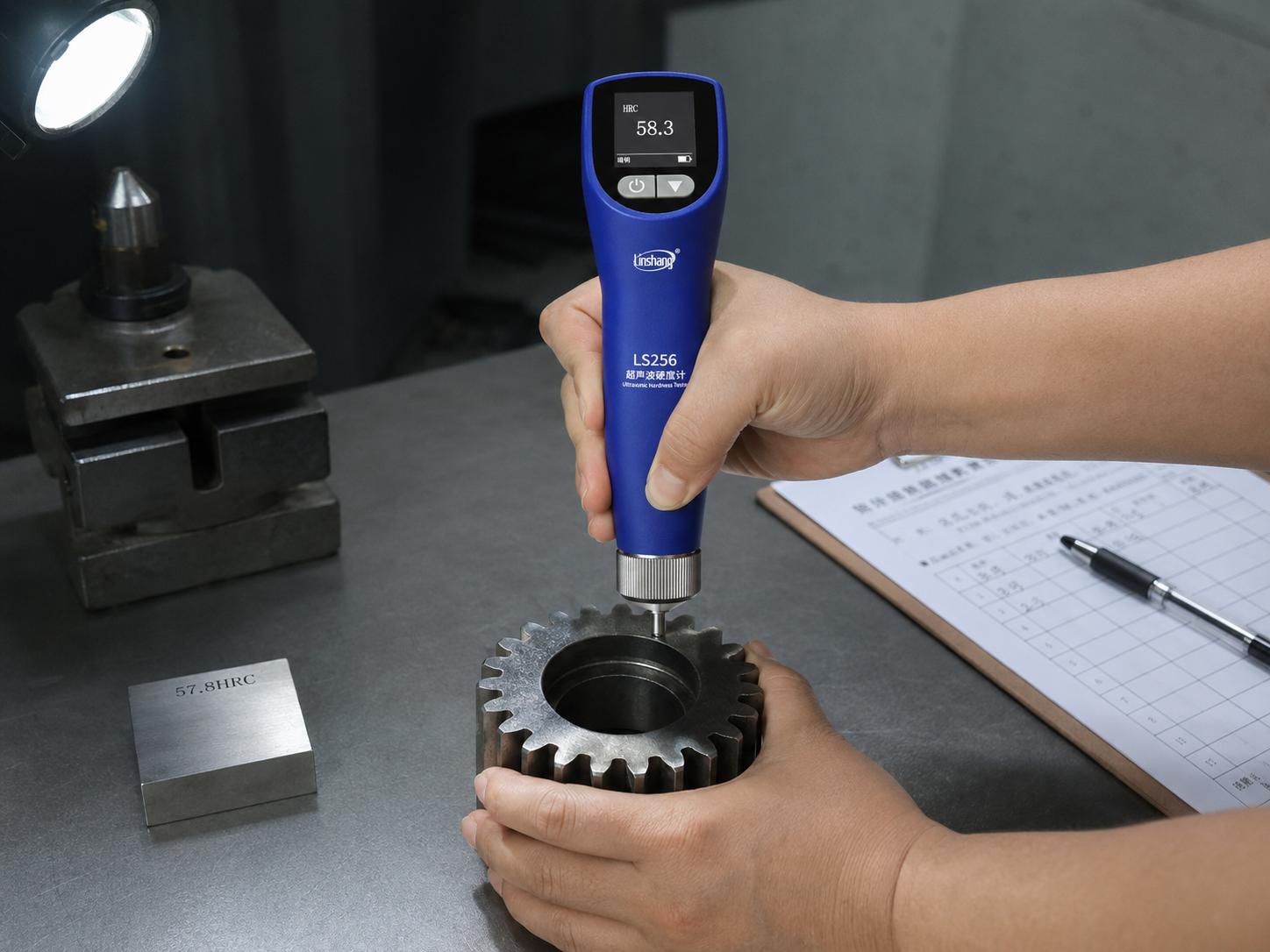

热处理齿轮硬度检测流程

五、从单次测量走向质量追溯

一套可执行的现场硬度检测流程，通常不是“拿起仪器测一下”这么简单。建议企业把检测对象、检测点位、工件状态、表面处理要求、复测次数、异常处理和记录格式写清楚。例如热处理车间可按炉号、材料牌号、工艺曲线和零件区域建立记录；机械加工车间可按零件图号、工序号、关键尺寸区域和返修状态建立记录；模具车间可按型腔、镶件、滑块、浇口附近区域分别留档。林上 LS256超声波硬度计作为现场检测配置示例，可用于形成批次硬度趋势数据，帮助质检人员判断是否需要扩大抽检或送实验室复核。

现场管理中还要注意计量状态。超声波硬度计应按企业计量计划进行校准或期间核查，使用前可结合标准硬度块做状态确认。标准硬度块的硬度范围应尽量接近被测工件的目标硬度区间，避免在低硬度块上确认后直接去测高硬度淬火层。对于关键件，建议同一区域多点检测，剔除明显异常点时要有记录依据，不宜只保留“看起来合适”的数据。

六、LS256 更适合放在哪些岗位

从应用配置看，林上 LS256超声波硬度计更适合机械加工质检员、热处理巡检员、模具维修人员、铸造返修复核人员和质量工程师使用。它的便携式结构和多硬度标尺显示，能减少现场人员在不同硬度表达之间来回查表的工作量；双探头配置也便于应对平面、小件和部分异形位置。对于工件较薄、质量较小或表面较精密的样品，轻微压痕的检测方式比冲击式方法更容易被现场接受。

需要强调的是，任何便携式硬度计都不能脱离材料、工艺和标准条件单独下结论。林上 LS256超声波硬度计适合帮助企业把现场硬度复核做得更及时、更可追溯，但检测结果仍应结合现行标准、计量状态、样品条件和内部质量要求判断。把它放进工艺巡检和质量追溯流程中，比把它写成一个单独的“万能检测工具”更符合实际使用经验。
