小工件为什么需要耦合？里氏硬度计的质量效应和耦合方法解析

里氏硬度计采用冲击回弹的方法测量金属工件硬度，工件的质量、厚度和刚性会影响测量结果。一般大型厚重金属工件可以直接测量，小而轻的小工件需要耦合到较重的支承体上检测。

一、里氏硬度计测量中的质量效应

里氏硬度计是通过内部的冲击体高速撞击工件表面，根据冲击体冲击速度和回弹速度来计算里氏硬度值HL的。大型厚重钢块被冲击体撞一下，基本整体不会移动；而小金属件受到同样的冲击时，整个工件可能会产生振动或轻微的跳动，甚至有可能出现整体位移。所以小工件在测量时常常出现在同一区域测量数据跳动比较大，或者换一个放置方式测量数据就发生变化的情况。

在里氏硬度计测量过程中一般通过耦合减小质量效应，需要注意耦合不是简单把小工件放在大铁块上，小工件和大铁块之间仍然可能存在微小的间隙，在冲击测量时相对滑动，仍然可能会产生振动。里氏硬度计耦合的本质是要让小工件和大铁块在受到冲击时能够尽量像一个整体一样运动，因此需要使用耦合剂例如黄油，来填充小工件和大铁块之间的微小间隙，让二者能更紧密更稳定地接触。

二、哪些小工件可以耦合后测量

里氏硬度计耦合并不能测量所有小工件，根据GB/T 17394.1-2025《金属材料里氏硬度试验 第1部分：试验方法》中对里氏硬度计测量材料质量厚度的要求，对于D型和DL型冲击装置，质量5kg、厚度25mm以上的金属工件受到冲击时不会发生明显的振动和位移，可以直接测量。厚度不满足直接测量要求，但是在3mm以上的金属工件需要耦合在厚重大型工件上检测。而C型冲击装置冲击能量较低，质量1.5kg、厚度10mm以上的工件就能直接测量了。厚度在1mm~10mm之间的工件需要耦合。

如果小工件厚度小于1mm，像那些很薄的金属片、非常轻的小零件，连C型里氏硬度计耦合需求都不满足，或者由于工件本身的形状没有办法保持稳定耦合的零件，就不建议使用里氏硬度计测量，可以考虑超声波硬度计这类更适合小工件测量的仪器。

三、小工件正确耦合方法

选择质量厚度满足GB/T 17394.1-2025标准中能直接检测的厚重钢块等作为支承体，需要注意支承体需要能够稳定放置，同时支撑体表面和被测小工件底面都需打磨平整干净，不能有明显锈蚀、颗粒或者毛刺，这样才能保证耦合时两个材料较大程度贴合。

在支承体表面涂上适量耦合剂，注意耦合剂不是越多越好，只需要能够填平支承体与小工件两个金属表面之间的微小间隙即可。

接着将小工件压紧在支承体上，可以轻轻推压转动小工件，尽量排出两个接触面之间的空气，同时让耦合剂均匀地展开。一直推压转动到小工件无法再轻易晃动或滑动，这个时候冲击时两个金属几乎可以视为一个整体了，小工件不容易发生振动。

四、实测验证：耦合前后测量结果有什么区别？

使用林上LS252C里氏硬度计测量客户寄来的同一个小钢条硬度值，观察在未耦合和正确耦合的状态下测量结果有什么变化。

在LS252C菜单设置界面将测量材料设为“钢和铸钢”，硬度制式设为“HL”。

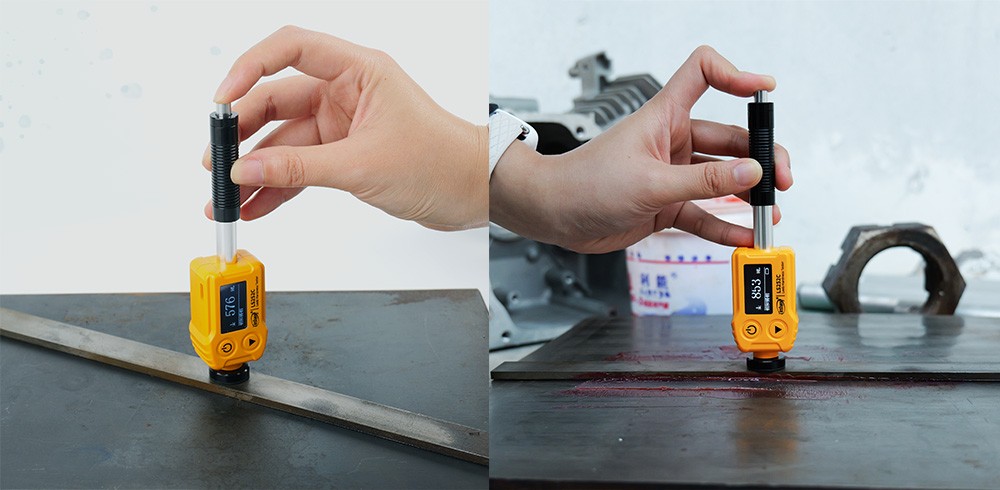

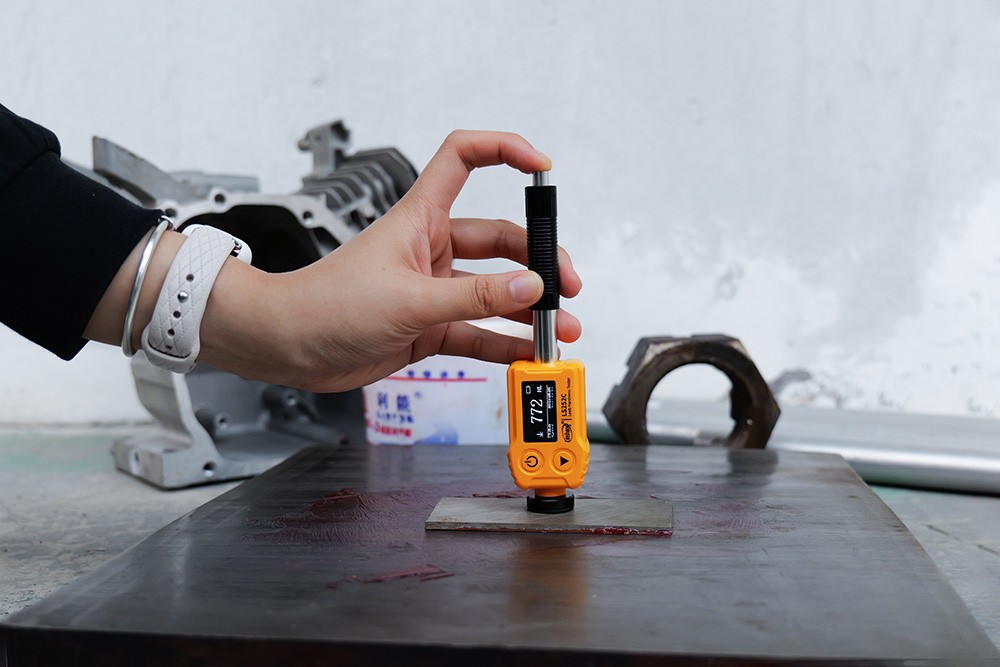

将小钢条直接放在钢板上，不进行耦合的情况下直接将LS252C里氏硬度计放上去测量，数据为576HLC，这和客户说的小钢条HLC里氏硬度值大概有850左右的数据相差太大。在未耦合的状态下小钢条受到振动和质量效应的影响，测量结果明显偏低。

接下来使用耦合剂将小钢条刚性耦合到厚重钢板上，再用LS252C测量得到的数据是853HLC，和客户提供的钢条850HLC测量参考值基本一致。

如果耦合后发现测量数据还是不对，需要确认耦合状态是否正确，确保小工件无法轻易晃动，真正和支承体稳定贴合。支承体需满足硬度计直接测量的质量厚度标准，小工件满足耦合测量的质量厚度标准。还需要注意耦合层不能太厚，测点位置不要太靠近边缘或者悬空位置，避免让小工件在冲击下翘起。

五、林上里氏硬度计测量小工件怎么选？

厚度3mm以上、能够稳定耦合的常规小工件，已经有LS252D里氏硬度计时可以先尝试耦合测量；如果日常主要测量小型、较薄工件，C型冲击能量更小，LS252C会更加合适。对于厚度只有1～3 mm的小工件，D型已经不适合，可以在满足耦合条件的情况下使用LS252C里氏硬度计耦合。对于厚度低于1 mm，或者太轻、容易弯曲、无法稳定耦合的工件，不建议继续使用里氏硬度计，可以考虑LS256超声波硬度计。
