电镀层测厚仪在五金电镀件检测中的选型和应用

五金电镀件做厚度验收时，现场经常遇到两个问题：一是工件小，测头放不稳；二是镀层薄，几微米到十几微米的波动就可能影响批次判断。螺丝、螺母、端子、弹片、冲压支架、机加工轴套等零件经过镀锌、镀铬、镀铜、镀镍处理后，厚度数据通常会进入来料检验、过程抽检、出货复核和客诉追溯记录。

电镀层厚度不是孤立指标。镀锌层过薄，防护裕量可能不足；镀铬层不均，外观和耐磨风险会增加；连接件镀层不稳定，可能影响接触可靠性；机械加工件局部镀层过厚，还可能影响装配间隙。现场使用电镀层测厚仪的意义，在于把“看起来差不多”的镀层状态转化为可记录、可复核的数据。

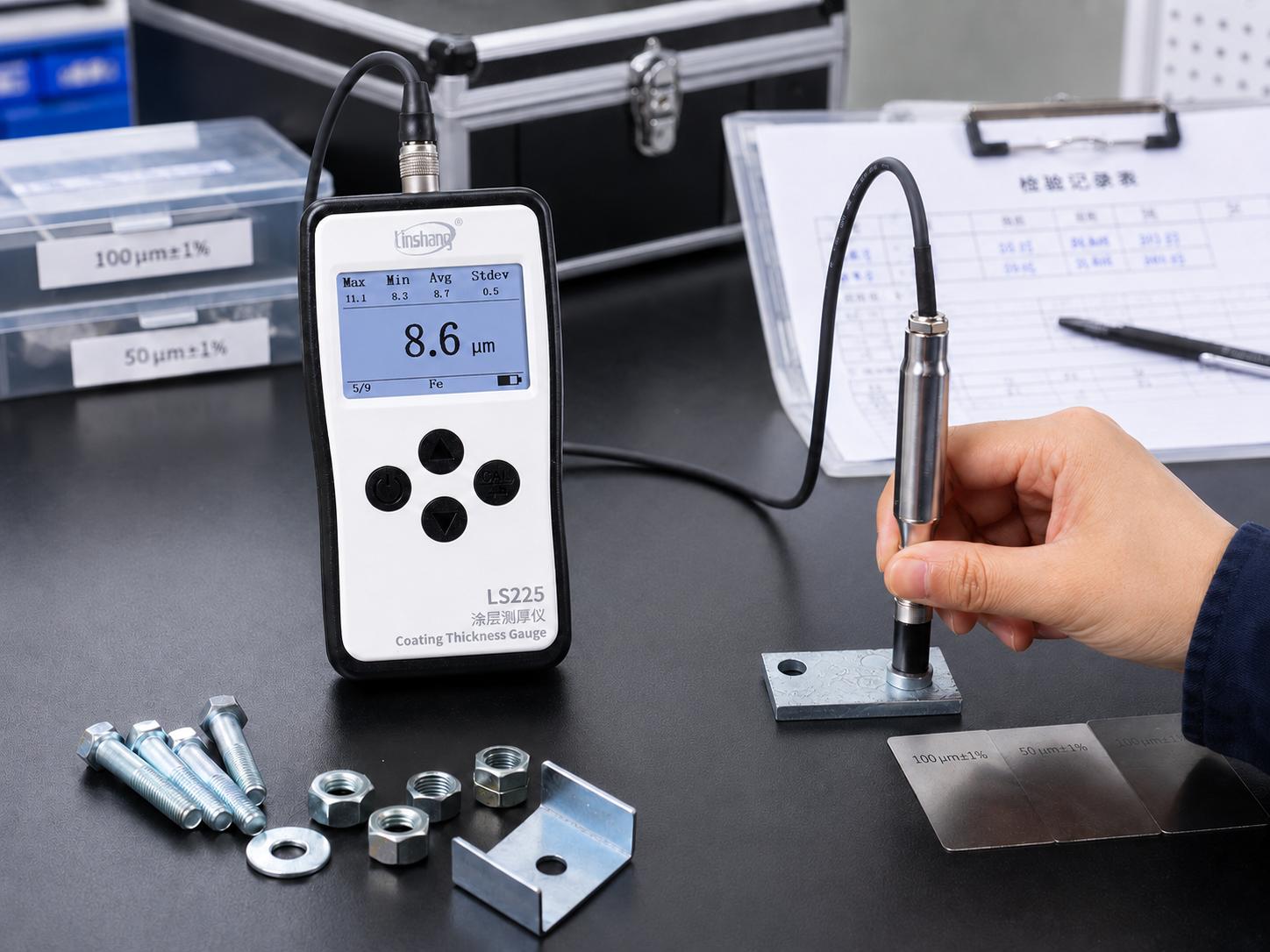

五金小工件电镀层厚度检测

先判断基体和镀层，再谈仪器配置

选型不能只看量程。磁性钢铁基体上的非磁性镀层，通常可考虑磁性法；非铁磁金属基体上的非导电覆盖层，可考虑涡流法；如果是导电金属基体上的金属镀层，尤其是多层镀层、合金镀层或争议复测场景，则要结合 X 射线光谱法、显微镜法、库仑法或相敏涡流法等方法确认。

LS225 不同探头如何放进现场流程

在钢铁基体小工件上测镀锌、镀铬、镀铜等非磁性涂镀层时，林上 LS225 搭配 F500 探头更适合做超薄镀层和小尺寸工件的复核。其探针式测头适合螺丝头部、窄边冲压件、小五金件等位置，但测量时仍要避开明显倒角、毛刺和曲率突变区域。

对于非铁磁金属基体上的非导电覆盖层，LS225 搭配 N1500 探头更适合小件、异形件或局部位置检测；如果被测区域有较大平整面积，LS225 搭配 N2000 探头的自重触发方式更有利于减少手部按压力差异。实际选型时，不建议把一个探头覆盖所有工况，而应按基体、覆盖层性质、工件尺寸和测点位置来确认。

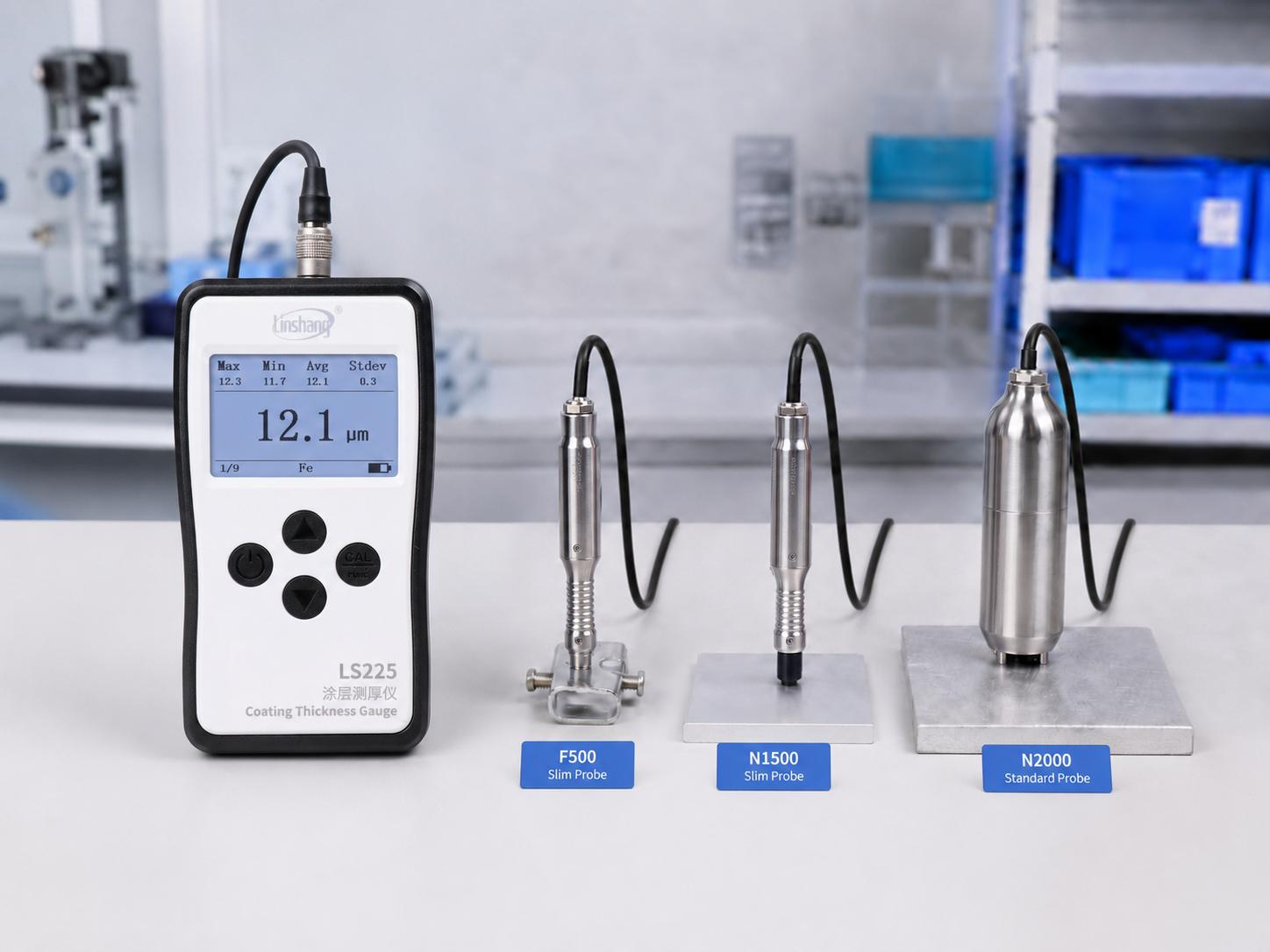

电镀层测厚仪探头选型对比

应用时要管住三个误差来源

第一是零点和校准。现场应尽量使用与被测工件相同或接近的未镀基体调零，并结合标准片或企业内控样件检查仪器状态。第二是测点位置。螺纹、边缘、孔口、焊缝附近和强曲面位置不宜直接与平整面数据混在一起。第三是重复测量。超薄镀层不建议只测一个点，通常应按批次、工件位置和质量风险设置多个测点，再记录平均值、最大值、最小值和异常值。

从检测数据到质量追溯

一套较稳妥的流程是：来料或电镀后先确认工艺文件和验收要求；按基体类型选择探头；在未镀基材或随炉样片上调零；对关键位置布点；同一位置重复测量并剔除明显操作异常；把仪器编号、校准状态、测点位置、批次号、检测人和复测结果写入记录。若数据接近限值，建议用标准方法或第三方检测进行确认。

电镀层测厚仪的价值不在于替代所有实验室方法，而在于让企业能在生产现场及时发现批次波动。林上 LS225 作为可更换探头的配置示例，适合放在五金、电镀、电子连接件和机械加工件的内部复核环节中使用；涉及争议判定时，仍应以现行标准、客户图纸和计量结果为准。
