林上涂层测厚仪获发明专利，相关技术已应用于LS225、LS226等产品

涂层测厚仪在汽车制造、电镀、五金加工、钢结构防腐等行业已经非常常见。实际检测时，用户除了关心仪器能不能测，更关心的是另外几个问题：同一个位置多测几次，数据稳不稳定；涂层比较薄的时候，读数会不会跳；车间温度发生变化以后，测量结果会不会受到影响。这些问题看起来都是“测量精度”的问题，但从仪器本身来看，背后涉及激励信号、数据采集、电路设计以及探头结构等多个环节。

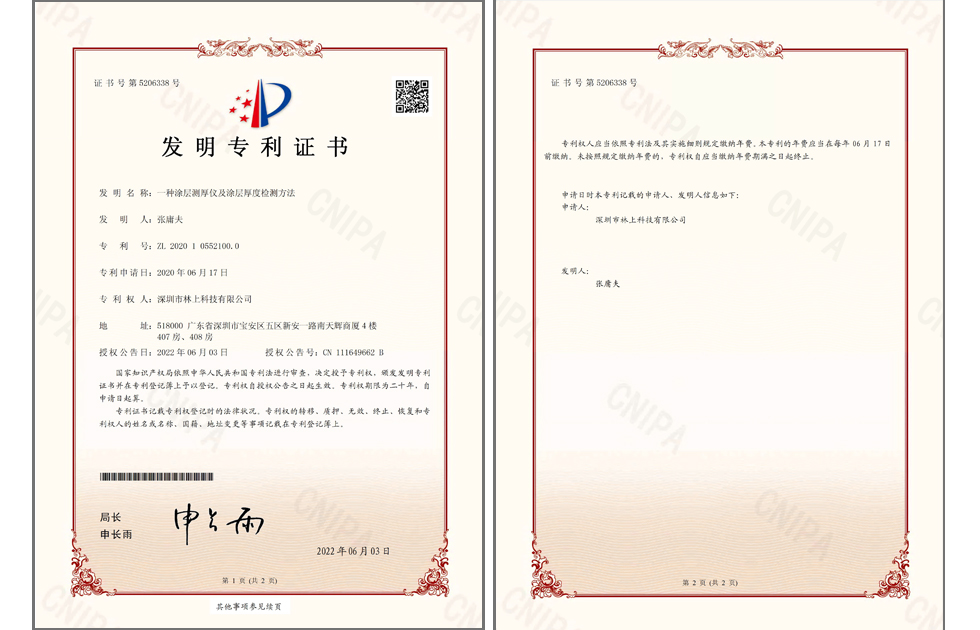

林上科技在涂层测厚仪研发过程中，对这些问题进行了针对性的改进，并取得发明专利《一种涂层测厚仪及涂层厚度检测方法》，专利号为ZL202010552100.0。这项专利目前已经应用到林上部分涂层测厚仪产品中，包括LS220H、LS225、LS226等型号。

专利核心点一：数字振荡技术

数字振荡技术的优势是什么？ 磁性法和涡流法涂层测厚仪，都需要通过探头产生检测信号，再根据检测到的信号变化计算涂层厚度。传统模拟振荡电路容易受到元器件本身以及外部环境影响。比如温度发生变化、电源电压有波动，或者模拟器件参数出现漂移，都有可能让振荡信号发生变化。如果前端信号本身不稳定，后面的数据处理做得再复杂，最终测量结果还是容易出现波动。最终导致测量结果精度不高、重复性不好、数据不稳定等情况。

林上这项专利采用数字振荡方式，通过单片机数字信号控制激励信号。传统模拟振荡电路，这种方式可以减少温度、湿度、电源以及模拟器件参数变化对振荡信号的影响。简单理解就是先把测量所需要的基础信号从源头做稳定。这一点对于比较薄的涂镀层尤其重要。因为涂层越薄，信号变化本身就越小，如果测量电路还有较大的波动，最终反映到厚度数据上就会更加明显。也就是为什么越薄越难做精准。

专利核心点二：高速ADC数据采集

涂层测厚仪的探头在检测过程中，还需要进行信号采集和计算。林上的专利方案中采用高速ADC进行数据采集，仪器可以快速获取检测信号，再通过程序计算对应的涂层厚度。涂层测厚仪大多都是基于磁感应或电涡流方式进行检测。不管是磁感应还是电涡流的方式，均为变化的信号。采用高速ADC进行数据采集时，采集频率高、数据会更精准。进一步提升测厚仪的检测精度。

高速ADC数据采集除了会影响精度，同样会影响检测速度。这一部分用户平时其实看不到，但使用仪器的时候能够比较直接地感受到。比如在生产线上抽检，一件工件可能需要检测多个位置；电镀件、汽车零部件做质量控制时，一批产品往往需要连续测很多次。如果每次测量都需要等待，检测效率就会比较低。

专利核心点三：数字信号探头技术

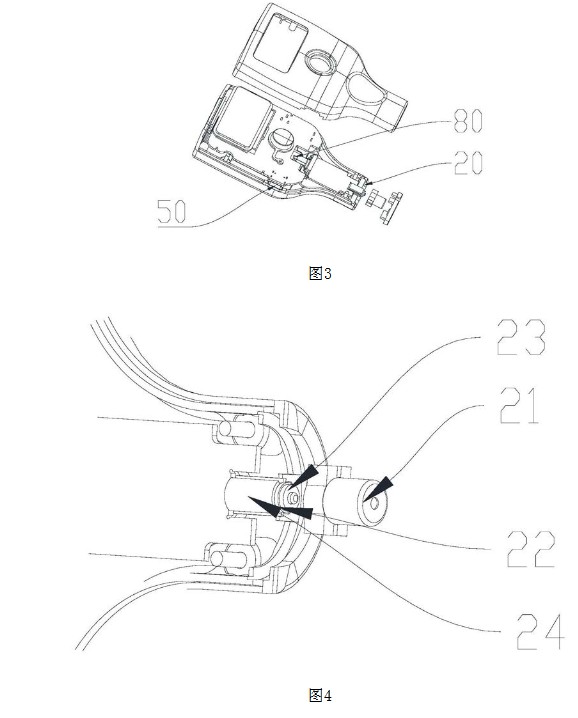

专利中还有一个比较关键的设计，就是检测头与信号处理电路采用一体化固定结构。为什么把检测头和信号处理电路做在一起呢？以前一些检测仪器的结构中，传感器和后端电路之间存在较长的模拟信号传输路径，如探头与主机连接线、主副电路等结构。检测时探头移动、连接状态变化或者外部干扰，都可能对信号产生影响。

将信号处理电路放到更加靠近检测头的位置，可以缩短信号传输距离，同时减少机械运动以及连接变化带来的干扰。林上部分涂层测厚仪的探头内部就集成了数字信号处理电路。探头获取信号后，可以在检测探头端完成相应的信号处理，再将数据传输给主机。用户不需要知道里面具体有多少块电路板，但最终结果很直观：连续测量时，数据不容易出现没有规律的大幅跳动。同时不容易受到检测环境周边的磁场或电场干扰。

专利之外，还需要解决现场使用的问题

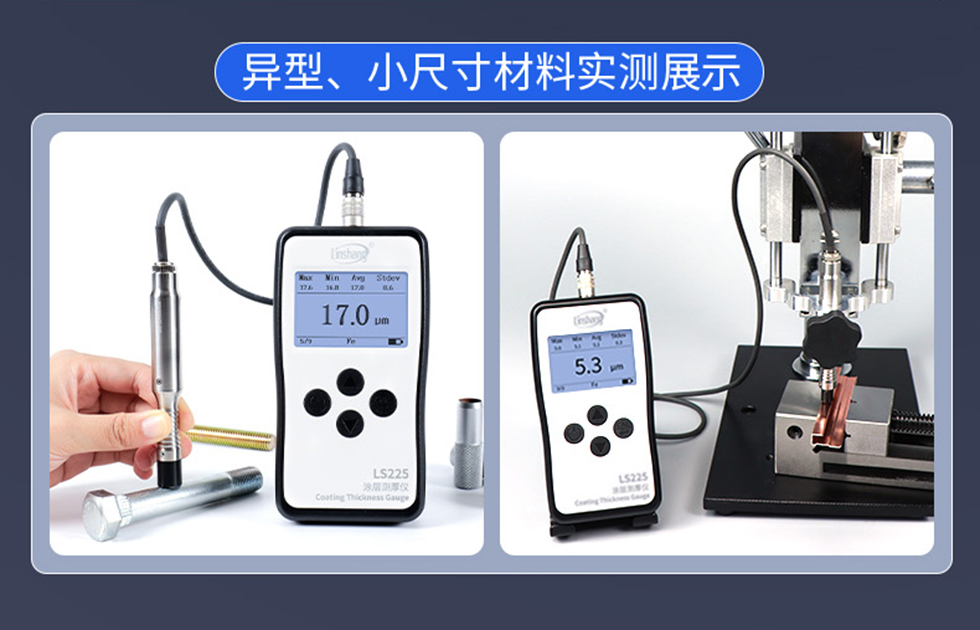

一台涂层测厚仪实际好不好用，不能只看某一个技术。实验室环境通常比较稳定，而实际使用环境要复杂得多。比如夏天和冬天车间温度差别很大；同一台仪器可能今天测钢板上的油漆，明天又拿去测镀锌层；有些工件表面比较平整，有些工件则是弧面、小尺寸或者结构比较复杂。因此在专利技术基础上，林上涂层测厚仪还采用了温度补偿、调零和多点校准等设计。温度补偿主要用于降低环境温度变化对测量结果的影响。由于用户测量的工件是多样化的，不同材料工件的磁性和导电性能均不一样，这样会导致检测时零点数据不一样。调零和多点校准则更加常用，用户可以根据标准片以及实际测量范围，用涂镀的工件对仪器进行校准。尤其是在对测量准确性要求比较高的情况下，按照实际工件和厚度范围校准，比直接拿仪器测量更加稳妥。

哪些涂层可以测？

涂层测厚仪能不能测，首先还是要看基材和涂层，需要从测量原理来区分。

磁性法主要用于钢、铁等铁磁性金属基体。例如：钢材表面的油漆、防腐涂层、清漆、搪瓷层，以及部分镀锌层、镀铬层等，都可以根据实际情况采用磁性法进行检测。

涡流法主要用于铝、铜等非磁性金属基体上的非导电涂层。比较常见的有铝合金表面的阳极氧化膜、油漆层、粉末喷涂层等。

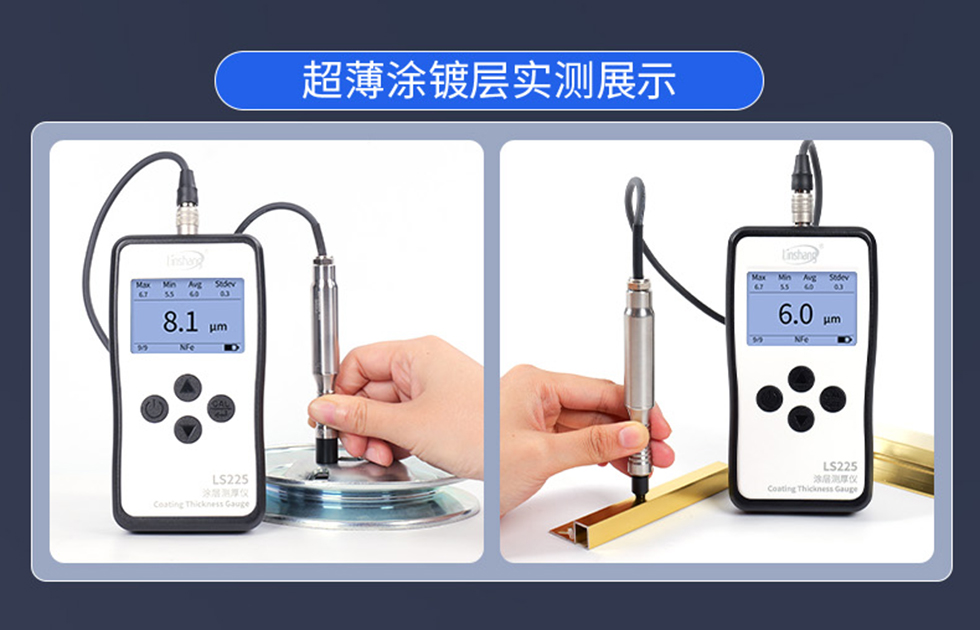

所以选择涂层测厚仪时，不能只问“能测多厚”，还要先确定基材是什么、上面的涂层是什么，以及大概的厚度范围。对于电镀件、汽车零部件、五金件等薄涂镀层检测，测量重复性通常更加重要。因为厚度本身比较小，几微米甚至更小的变化，都可能直接影响质量判断。需要选择能测量超薄涂层的仪器和探头。常规的喷涂层，如喷塑喷粉等可以采用常规的探头或两用探头。

从专利到产品

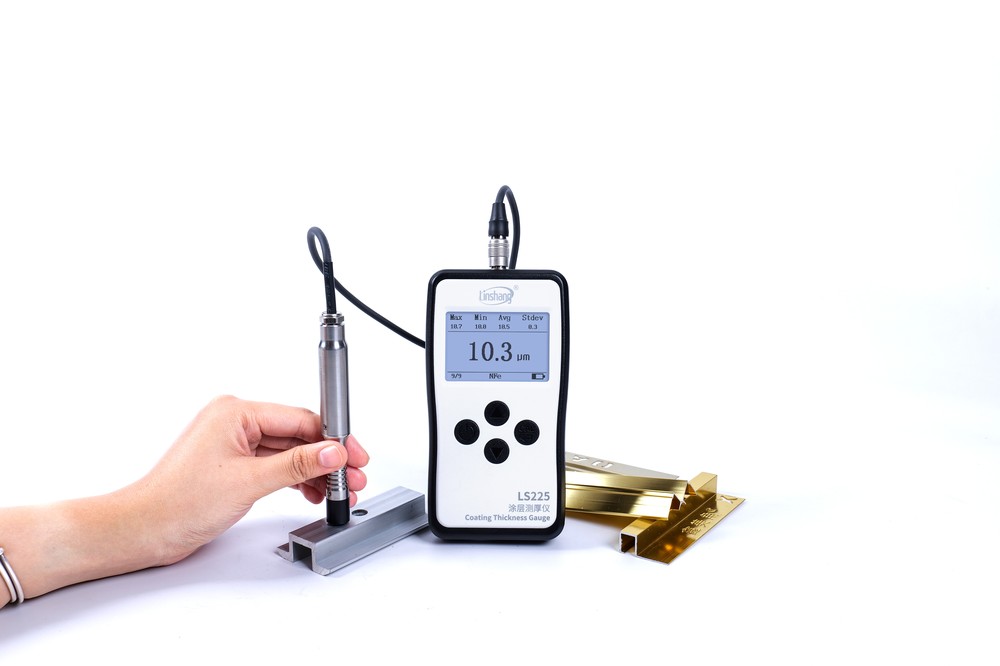

从专利到产品中间实际是研发到产品化的一个转变过程 。目前，相关技术已经应用于林上LS220H、LS225、LS226等多款已上市产品及部分在研发阶段的涂层测厚仪产品上。可广泛用于汽车制造、电镀、五金加工、机械制造、钢结构防腐等行业的涂层厚度检测。对于林上的涂层测厚仪来说，参数表上的精度是一方面，长期使用过程中数据是否稳定、不同环境下能不能保持较好的重复性，同样很重要。这也是林上在涂层测厚仪研发过程中一直在做的事情。
