林上LS215超声波测厚仪在管道壁厚检测中的操作方法与质控要点

管道测厚仪在现场真正发挥作用，往往不是拿到一个单点读数，而是把一段管线的壁厚变化看清楚。石油化工装置里的输送管线、电厂锅炉附属管道、水务供排水管、市政埋地管道露出段、船舶舱内管线，都可能因为腐蚀、冲刷、磨损或介质变化出现局部减薄。壁厚数据如果只停留在纸面上，很难支撑检修判断；如果能按测点、材质、声速、历史记录和最小值位置形成台账，才更接近质量管理需要。

管道测厚仪常用的是超声脉冲回波原理。探头发出的超声波进入材料，到达管道内壁或另一侧表面后反射回来，仪器根据声波往返时间和材料声速计算厚度。因此，材料声速设置是否合理，会直接影响读数。碳钢、不锈钢、铝、铜、塑料等材料的声速不同，现场不能用一种默认声速测所有管道。对混材管线、衬里管道、涂层较厚管道或表面腐蚀严重区域，还要先确认仪器的适用范围和检测目的。

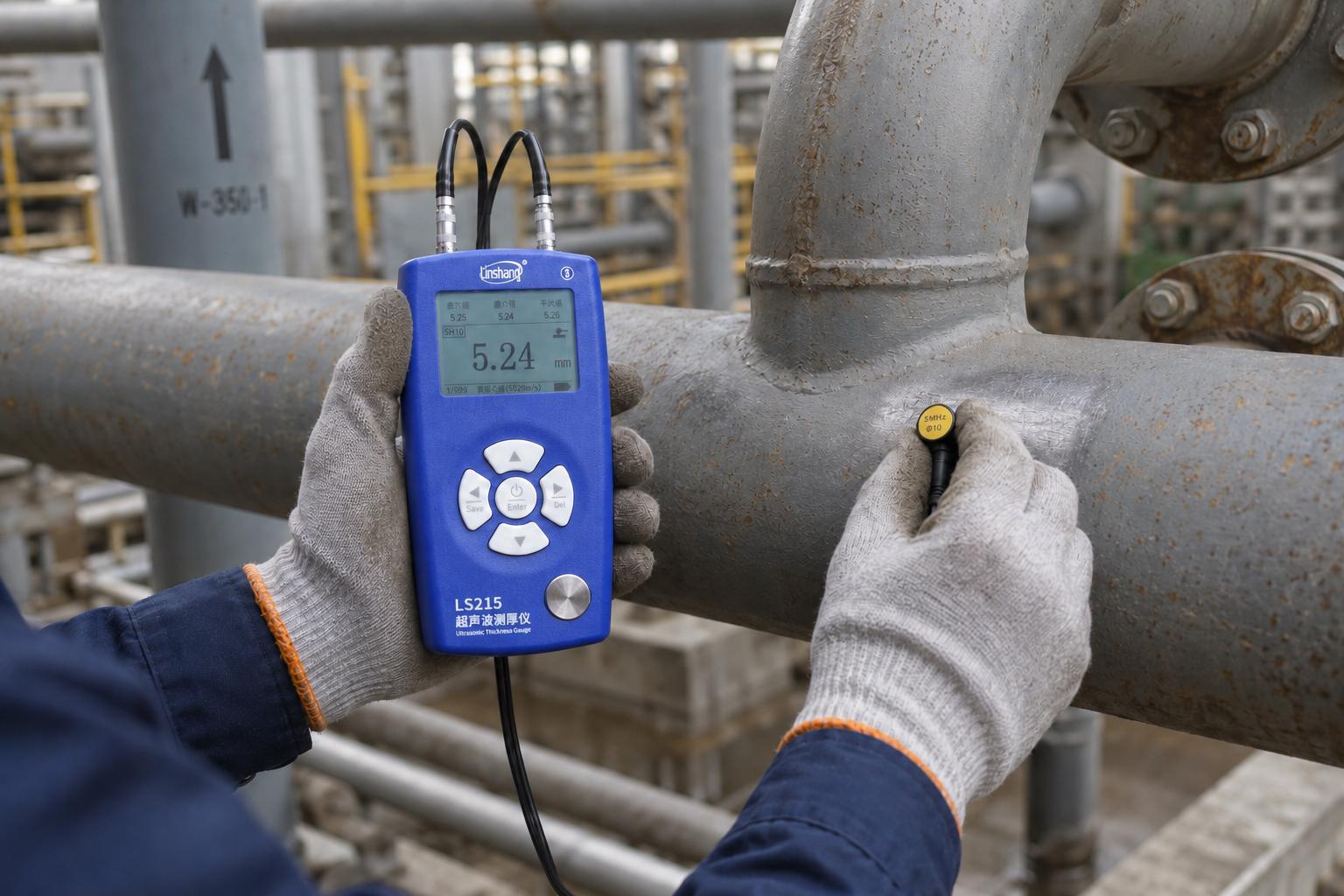

管道壁厚检测现场

管道测厚前，先弄清楚检测对象

同样叫管道，检测重点并不一样。钢制压力管道更关注腐蚀减薄、局部冲刷和安全裕量；不锈钢管除了壁厚变化，还要留意焊缝附近、支架接触处和介质滞留区；锅炉管常见关注点是高温运行后的局部减薄、氧化皮和弯管位置；水务管道则更常遇到外壁锈蚀、内壁结垢、旧管资料不全等问题。管道测厚仪适合在可接触外表面的位置进行非破坏性壁厚复核，但不能仅凭一个读数替代整套管道安全评价。

林上LS215超声波测厚仪的现场操作流程

使用林上LS215超声波测厚仪做管道壁厚检测，可以按“材料确认—声速设置—表面处理—耦合测量—多点复核—数据对比”的顺序进行。第一步确认管道材料，例如碳钢、不锈钢、铝、铜或塑料；第二步设置对应材料声速，必要时用已知厚度试块或同材质样件进行验证；第三步清理检测点表面的油污、灰尘、锈蚀和松散涂层，避免探头与管壁之间存在空隙；第四步涂抹适量耦合剂，让超声波更稳定地进入材料。

探头接触管道表面时，要尽量保持垂直，不要用探头边缘斜压在弧面上。等待读数稳定后记录壁厚，并沿管道圆周和轴向进行多点测量。对弯头、三通、变径、焊缝热影响区、支架压紧处、介质流向改变处，应适当增加测点。检测结束后找出最小壁厚点，再与设计厚度、历史测厚数据、企业检验规范或相关标准要求进行对比，判断是否存在腐蚀减薄、磨损或异常区域。

为什么不能只测一个点

管道减薄常常不是均匀发生的。直管段可能整体变化不明显，但弯头外弧、介质冲刷区、低点积液处会出现更明显的壁厚下降。如果只在方便接触的位置测一个点，容易把“局部最薄处”漏掉。现场更稳妥的做法，是先根据管道走向和介质特性划分测厚区域，再在每个区域设置圆周方向和轴向测点。对发现偏薄的区域，应向周边扩展测量，确认减薄范围，而不是只记录一个孤立数值。

林上LS215超声波测厚仪可作为现场巡检、来料复核、检修复查和批次记录中的管道测厚仪配置示例。对企业内部质量管理来说，仪器读数应与管道编号、测点位置、材料、声速、探头类型、表面状态、检测人员和检测日期一起记录。这样下一次巡检时，才能判断壁厚变化是正常波动、表面处理差异，还是确实存在持续减薄趋势。

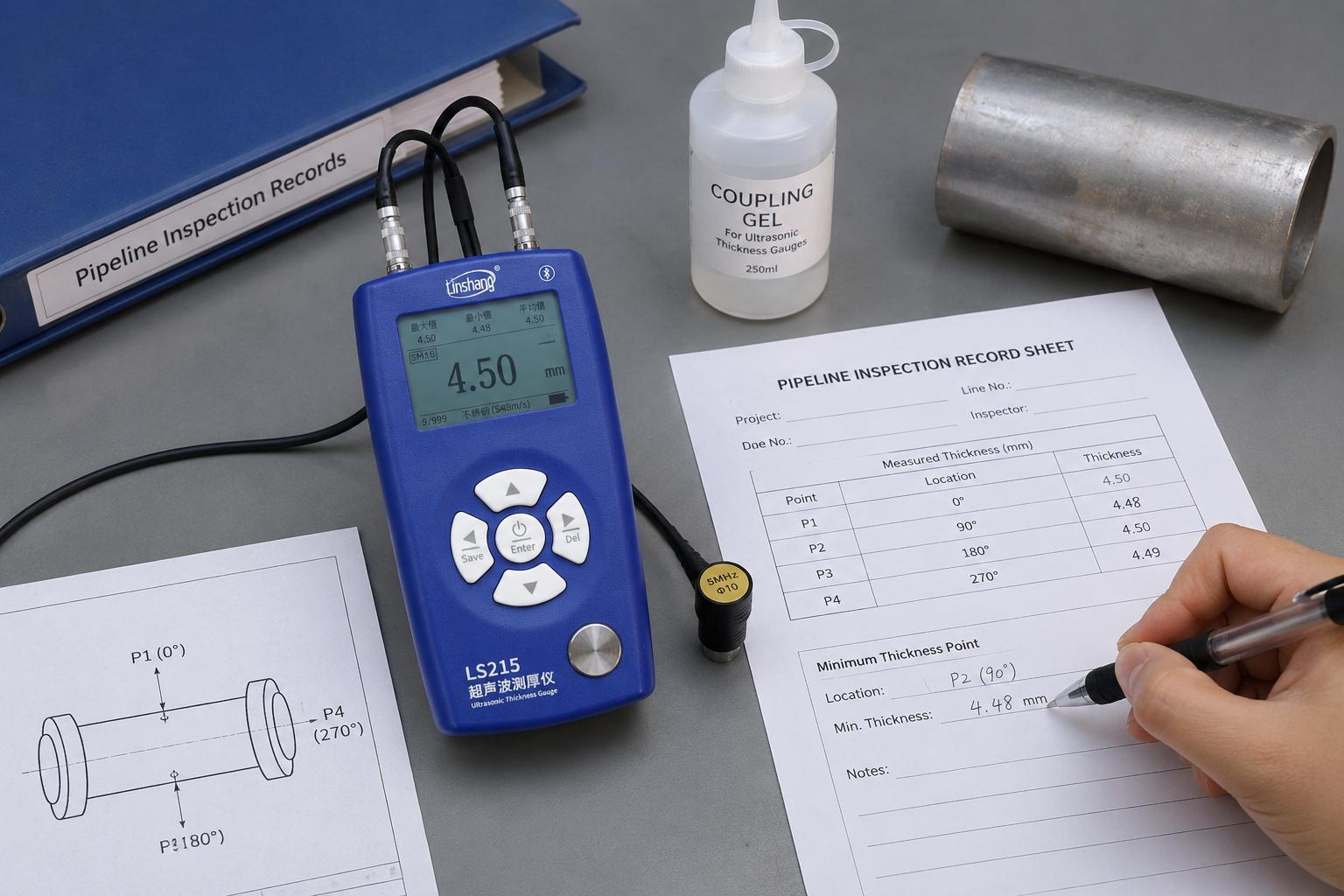

管道测厚数据记录

影响管道测厚数据的几个常见因素

读数波动较大时，现场不要急着判断管道有问题。常见原因包括表面锈蚀未清理、耦合剂不足、探头未垂直、材料声速设置不匹配、管道曲率过小、内壁点蚀导致反射信号复杂、涂层或衬里影响声波传播。对于高温管道，还要确认探头适用温度和耦合剂状态；对于铸铁、粗晶材料或塑料管，应结合材料衰减特性选择合适探头。

管道测厚仪适合帮助企业快速发现壁厚异常，但标准判定、强度校核、剩余寿命分析和争议处理，仍应结合现行标准、设计资料、抽样规则、计量状态和专业检验意见。林上LS215超声波测厚仪用于管道壁厚检测时，更建议被纳入企业日常巡检和质量追溯流程：每次测量保存原始记录，异常点复测，关键管线建立趋势图，检修后再做确认测厚。这样，测厚数据才不只是一个数字，而是管道安全维护的一部分。
