PCB三防漆测厚仪在PCBA干膜厚度检测中的应用与选型要点

PCB三防漆测厚仪主要用于电子制造现场对PCBA表面固化后三防漆干膜厚度进行快速检测。对汽车电子、工业控制、电源模块、通信设备这类长期处于温湿度变化、粉尘、盐雾或振动环境中的产品来说，三防漆不是“涂上就算完成”的工艺，而是需要被验证、被记录、可追溯的质量控制项目。

三防漆的作用通常包括防潮、防盐雾、防霉、防尘、辅助绝缘和降低环境污染物对电路的影响。实际生产中，涂覆对象并不只是裸露铜面，还包括焊点周边、元器件边缘、插件引脚、测试点附近、屏蔽罩区域以及局部补涂区域。不同区域的形貌差异很大，膜厚不均也更容易发生在板边、器件根部、焊点密集区和选择性喷涂的起停位置。

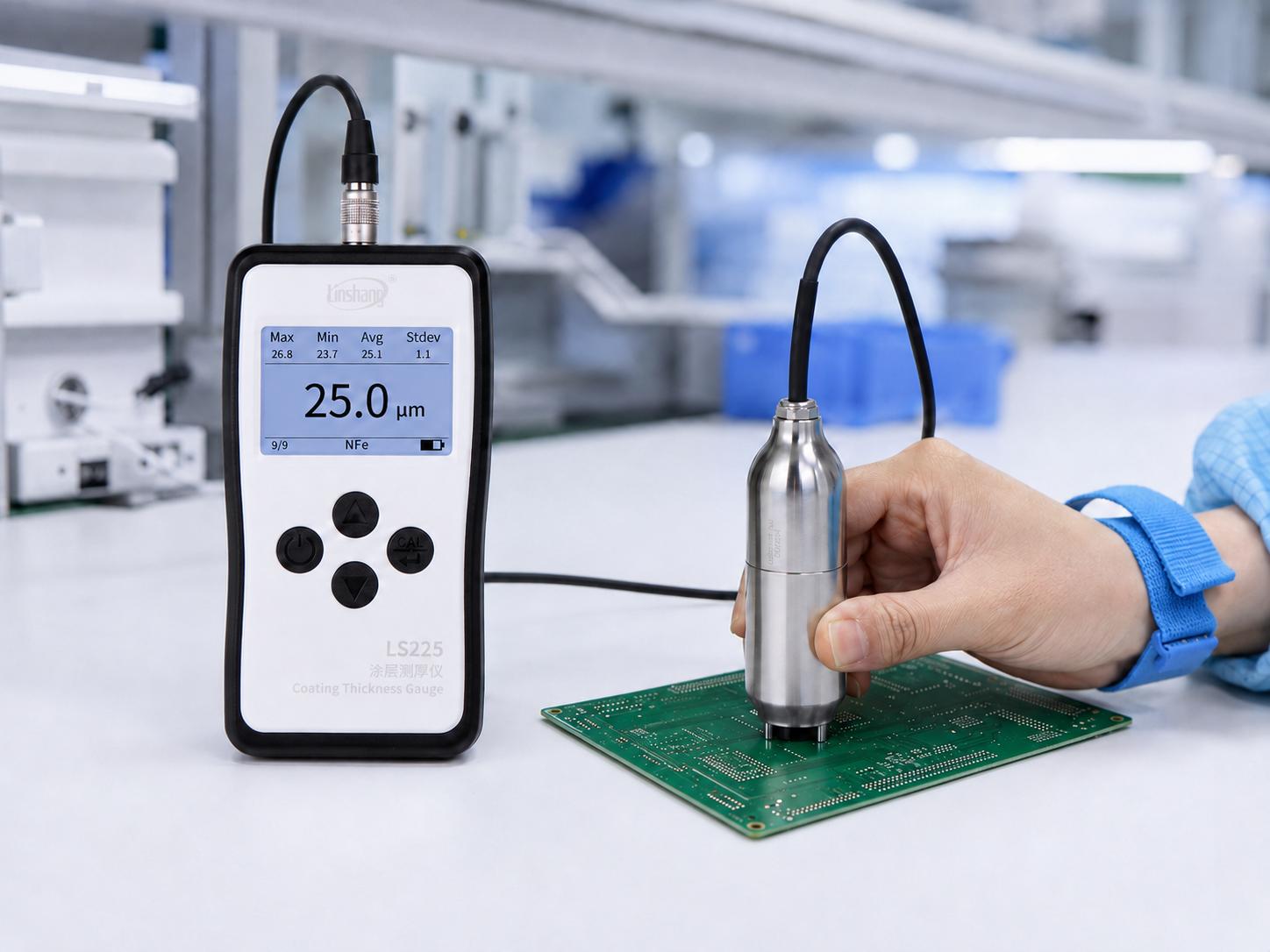

PCB三防漆测厚仪检测PCBA干膜厚度场景

PCB三防漆为什么需要测厚

很多产线早期只关注三防漆是否覆盖、有没有气泡、是否流挂、连接器有没有被污染，但真正进入批量生产后，厚度波动会直接影响工艺稳定性。膜层偏薄时，局部针孔、边缘露底或焊点根部覆盖不足更容易被忽略；膜层偏厚时，可能带来应力集中、固化不充分、返修困难、局部积液、外观异常，甚至影响高密度板件的散热和装配间隙。

在电源模块和通信设备中，功率器件、变压器周边、散热片附近常有温升变化，三防漆过厚或堆积会让返修和散热评估变复杂。汽车电子和工业控制板则更强调批次一致性，首件合格并不代表整批板的涂覆状态都稳定。涂覆设备喷嘴状态、漆液黏度、稀释比例、传送速度、固化时间、板面清洁度都会改变最终干膜厚度。

三防漆厚度不合适会带来哪些问题

膜厚不足时，风险通常不一定立刻暴露。现场更常见的是环境试验、冷热冲击、湿热老化或客户使用一段时间后才出现绝缘下降、局部腐蚀、污染物迁移等问题。此时再追溯生产记录，如果没有厚度数据，只能依赖外观照片和工艺参数，很难判断问题来自喷涂、固化、清洁还是设计遮蔽。

膜厚过高同样不应被简单理解为“保护更好”。三防漆是一层功能涂层，不是越厚越稳。过厚会增加固化时间，对器件边缘和焊点根部形成堆积；某些材料在厚膜状态下可能出现表干里不干、气泡包裹、局部应力和返修剥离困难。对于连接器、测试点、按键、散热界面和可调器件周边，过量涂覆还会带来装配和电性测试风险。

PCB三防漆测厚仪的作用

PCB三防漆测厚仪的价值不在于替代所有标准试验，而在于把“看起来涂了”变成“有位置、有数据、有复测记录”。在来料确认、首件验证、工艺调机、批次巡检、返修复涂和出厂复核环节，测厚数据可以帮助工程人员判断涂覆状态是否偏离内控范围。

以林上 LS225+N2000 为例，该配置采用涡流感应原理，适合在非铁磁性金属基材上的非导电涂层进行无损测量。对于带有铜箔、铜基区域或其他非磁性导电基体的 PCB 局部区域，可作为三防漆干膜厚度快速检测工具使用。需要注意的是，测试位置应尽量选择较平整、基体条件相对一致、远离器件突起和板边的位置；对争议判定、失效分析和第三方报告，仍应结合现行标准、样品状态和正式检测方法。

PCB三防漆测厚的难点

PCBA 与普通平板涂层不同。板面上有焊盘、丝印、铜箔走线、阻焊层、器件、插针和局部遮蔽区域，真正适合探头稳定接触的位置并不多。三防漆本身又可能非常薄，局部差异被人为按压力、探头倾斜、基体厚度、板面翘曲、涂层固化状态放大。

测量时常见误差包括：未使用同类未涂覆基体调零；标准片校准与实际板材差异较大；探头落点跨越铜箔边界；测量位置有焊点凸起或漆面流挂；漆膜尚未完全固化；同一位置重复测量时探头压力不一致。LS225+N2000 的 N2000 探头利用自身重量触发测量，可减少操作者手压差异对数据稳定性的影响，但前提仍是测点位置和基体条件要符合测试逻辑。

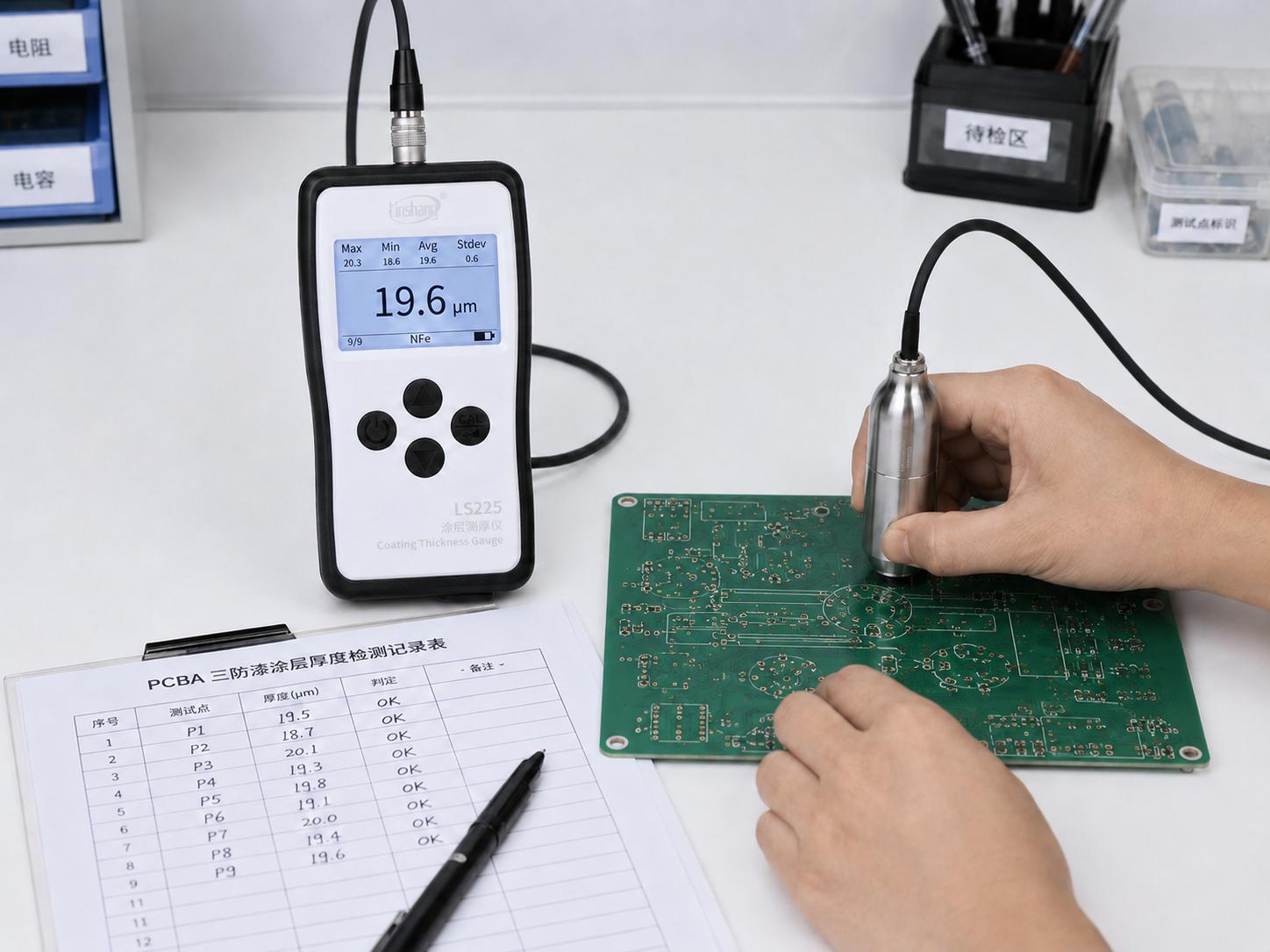

PCBA三防漆干膜厚度多点抽检记录

如何选择合适的测厚仪

选择 PCB 三防漆测厚仪时，不能只看量程。首先要看被测对象是否符合测量原理：涡流法适用于非磁性导电基体上的非导电涂层；如果测点下方不是适合的导电基体，或者基体结构复杂，测值就可能失去参考意义。其次要看测点面积，PCBA 上可测区域往往有限，探头与板面是否能稳定接触比参数表更关键。

第三要看薄膜分辨能力和重复性。三防漆干膜厚度常涉及微米级变化，如果仪器重复性不足，现场就容易把操作波动误判为工艺波动。第四要看校准方式。支持零点校准和多点校准的仪器，便于用接近实际工件的基体和标准片建立检测条件。第五要看数据统计能力。对批次巡检来说，最大值、最小值、平均值和离散情况往往比单个读数更有管理价值。

现场检测流程建议

现场检测前，应先明确检测目的：是首件工艺验证、批量巡检、返修复查，还是异常板复核。目的不同，抽样位置和记录方式也不同。首件验证应覆盖喷涂起点、终点、板中、板边和关键器件周边；批量巡检应固定若干可重复测点；返修复查则要重点关注补涂边界、清洁过的焊点周边和重新固化区域。

操作时建议先确认仪器计量状态，再用未涂覆同类基体调零，并根据需要进行 1 点到 5 点校准。测量时让探头自然稳定接触，不要斜压或拖动。每个检测点可进行多次读数，剔除明显异常接触值后记录有效数据。LS225+N2000 可自动统计最近测试数据的最大值、最小值、平均值和方差值，适合将现场读数转化为批次复核记录。

数据记录不宜只写“合格”或“不合格”。更建议记录板号、批次、涂覆材料、固化条件、检测时间、检测位置、仪器编号、校准状态、读数范围和复测结论。这样当后续出现环境试验异常、客户反馈或返修复查时，质量工程师能把厚度数据与涂覆工艺、固化条件、外观照片和电性测试结果关联起来。

总结质量管控价值

PCB三防漆测厚仪的应用价值，体现在让三防漆涂覆从经验判断进入数据管理。林上 LS225+N2000 更适合放在电子制造现场的首件确认、过程巡检、成品复核和返修复查环节中使用。它能够帮助企业发现明显的膜厚波动，形成批次数据记录，但不应被写成万能判定工具。涉及标准验收、可靠性试验或争议处理时，仍需结合现行标准、样品条件、抽样规则和计量状态综合判断。
