非铁基涂层测厚仪选型与应用：铝、铜、锌合金表面涂层厚度怎么管控

铝合金外壳、铜排绝缘涂层、锌合金压铸件喷涂层、阳极氧化铝件，在质检现场经常被归到同一类问题里：基材不是铁磁性金属，表面覆盖层又不能随便破坏，膜厚到底怎么快速确认。非铁基涂层测厚仪的价值，通常不在于替代实验室检测，而在于把来料检验、过程巡检和出厂复核中的膜厚波动及时拦下来。

这类检测的对象可以分成两层看。第一层是基材，常见有铝、铝合金、铜、黄铜、压铸锌、锌合金等非磁性导电金属；第二层是覆盖层，常见有油漆层、粉末涂层、阳极氧化膜、防腐层、绝缘涂层、陶瓷类涂层以及 PCB 表面三防漆。只要基材导电、覆盖层不导电，涡流法通常就具备应用基础。

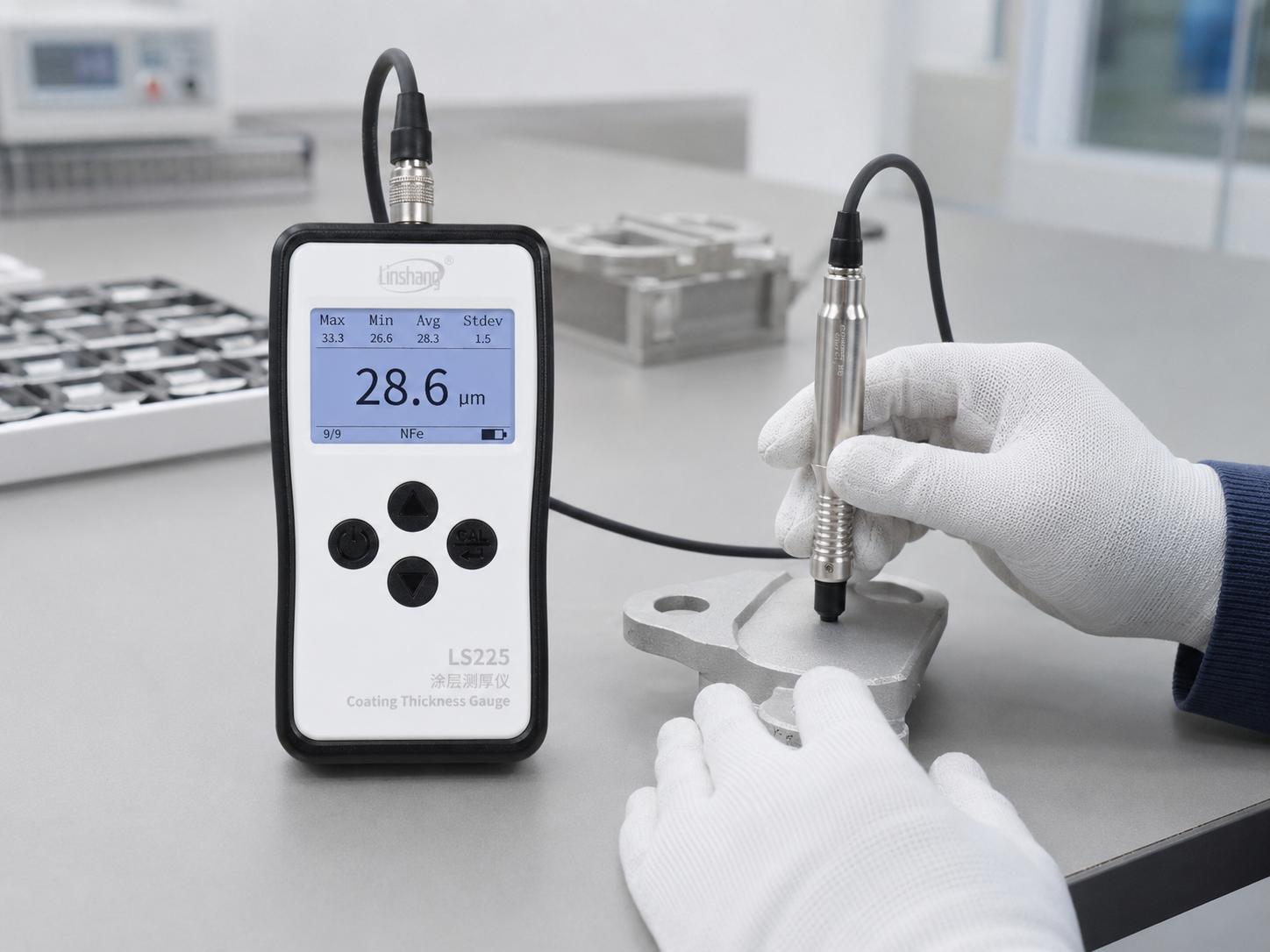

铝合金小尺寸工件涂层厚度检测

一、先判断被测件属于哪种检测场景

选型前不要先问量程，而要先看工件形状。小尺寸五金件、压铸件边角、窄槽附近、螺纹外侧、弧面小区域，对探头接触面积和定位稳定性要求更高；大面积铝板、铜板、PCB 板、平整壳体表面，则更关注探头垂直度、按压力一致性和多点复测效率。现场很多读数差异，并不是膜厚真的变了，而是探头落点、角度和压力变了。

以林上 LS225+N1500 探头为例，它属于主机加非铁基探针式测头的分体配置，更适合小尺寸工件、异形位置和局部区域测厚。探针式结构便于靠近边缘和狭小部位，但检测人员仍要避免在尖角、毛刺、明显曲率突变处直接下结论。对 10 微米以下的薄膜或重复性要求较高的场合，可结合夹具、标准片和同材质未涂覆工件做调零与复核。

二、N1500 与 N2000 的选型逻辑

如果工件是大块铝板、铜板或 PCB 平面，林上 LS225+N2000 探头更适合作为过程检测配置。它利用探头自重触发测量，能够减少不同人员手持按压造成的干扰，适合在较大平整面积上做多点巡检。需要注意的是，平整面积并不等于任意位置都可测，靠近边缘、孔位、焊盘、凸起和镂空结构时，仍要根据企业检验规范设置避让距离。

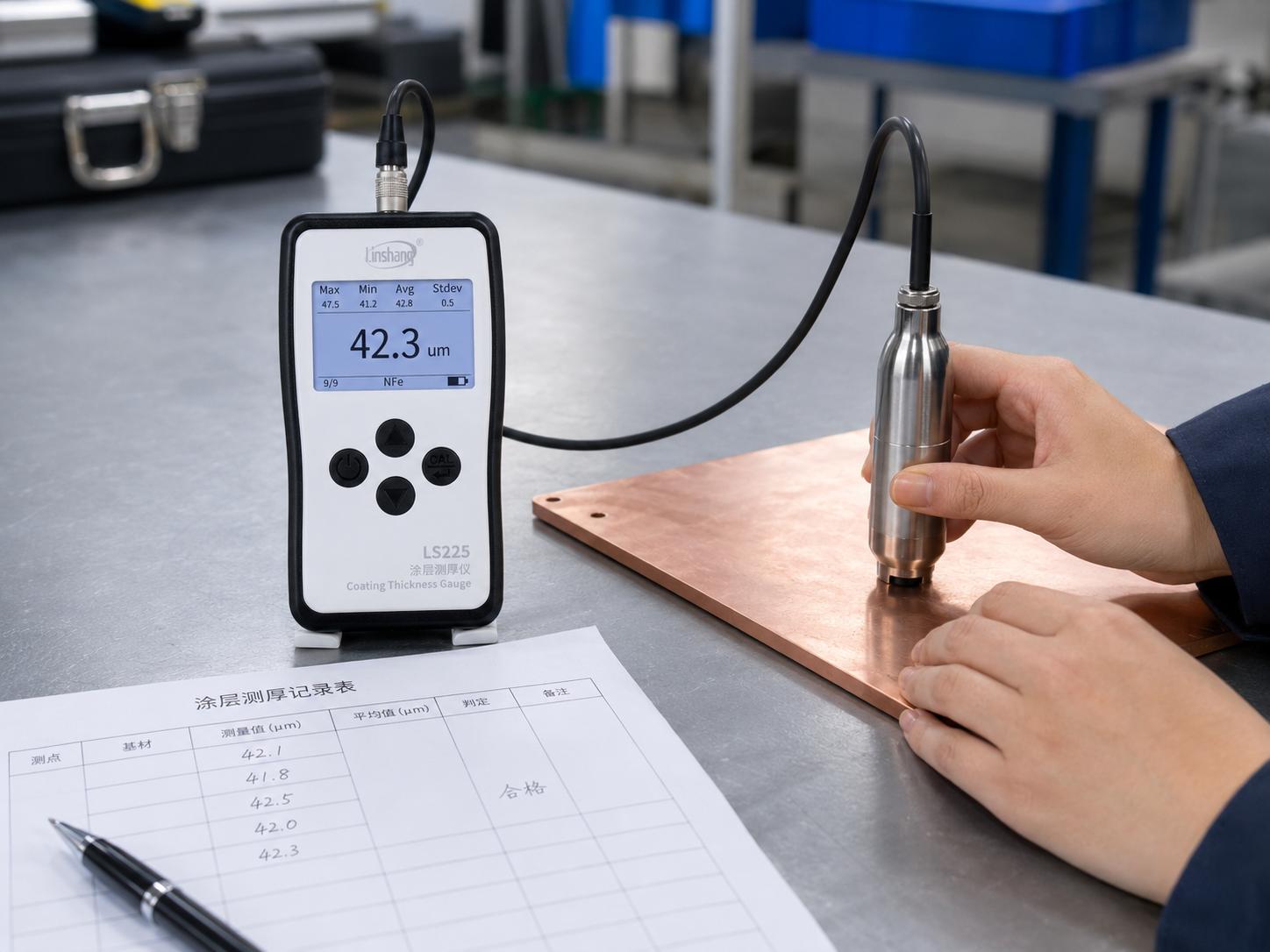

大面积铜板防腐涂层厚度复测

三、标准方法与现场检测不能混为一谈

非铁基涂层测厚常见依据包括 GB/T 4957-2025、ISO 2360:2017、ASTM B244 等涡流法方向标准；铝及铝合金阳极氧化膜厚度测量还可参考 GB/T 8014.1 等相关标准。标准文本通常会规定适用对象、仪器要求、校准要求、测量条件和结果表达方式，企业实际使用时应核对现行版本和合同约定。

现场仪器适合做无损快速检测，但不宜把单次读数直接等同于合格判定。比较稳妥的流程是：先确认基材和覆盖层组合，再用同材质未涂覆基体调零，必要时用接近目标膜厚的标准片校准；正式测量时按区域布点，避开边缘和明显缺陷位置；异常值不立即删除，而是记录落点、复测次数和样品状态。

四、应用流程：从来料到出厂如何留档

来料环节重点看供应商批次是否稳定，可以从每批抽取固定数量样品，记录基材、工艺、涂层类型和测点位置。生产巡检环节更关注喷涂、固化、阳极氧化或防腐处理后的波动，比如同一挂具上下位置膜厚不同、边缘积粉、局部喷涂不足等。出厂复核则要把测量结果与图纸、检验文件或客户技术协议对应起来。

在质量管理中，林上 LS225 搭配不同非铁基探头，可以作为内部膜厚筛查和复核工具使用。N1500 适合小件局部，N2000 适合平面区域，二者的区别不是“谁更好”，而是接触方式、工件形状和检测效率不同。若检测结果用于争议处理或第三方报告，应结合现行标准方法、计量检定状态、抽样方案和双方约定判断。

非铁基涂层测厚仪真正解决的，是现场把膜厚数据稳定采集下来、把异常批次及时识别出来、把复测过程留下证据。选型时把基材、涂层、形状、测点和留档要求说清楚，比单纯比较一个参数更有用。
