双晶超声波测厚仪在管道压力容器剩余壁厚检测中的选型与应用

双晶超声波测厚仪常用于管道、压力容器、储罐和金属工件的无损厚度检测。现场真正关注的并不是单个厚度读数，而是这个读数能不能反映工件剩余壁厚，能不能进入检修判断、复测记录和质量追溯。对于长期服役的碳钢管道、储罐壁板、压力容器封头和弯头部位，腐蚀减薄往往不是均匀发生的，局部坑蚀、介质冲刷、焊缝附近组织变化都会让测点之间出现明显差异。

超声测厚的基本逻辑是利用超声脉冲在材料中的传播时间换算厚度。它的优势是单侧可测，不需要切割工件，也不需要接触背面，适合在巡检、检维修前评估、来料复核和出厂抽检中使用。但现场测厚必须建立在材料声速、耦合状态、探头选择、表面处理和测点布置基本可靠的前提下，不能把仪器读数直接等同于承压安全结论。

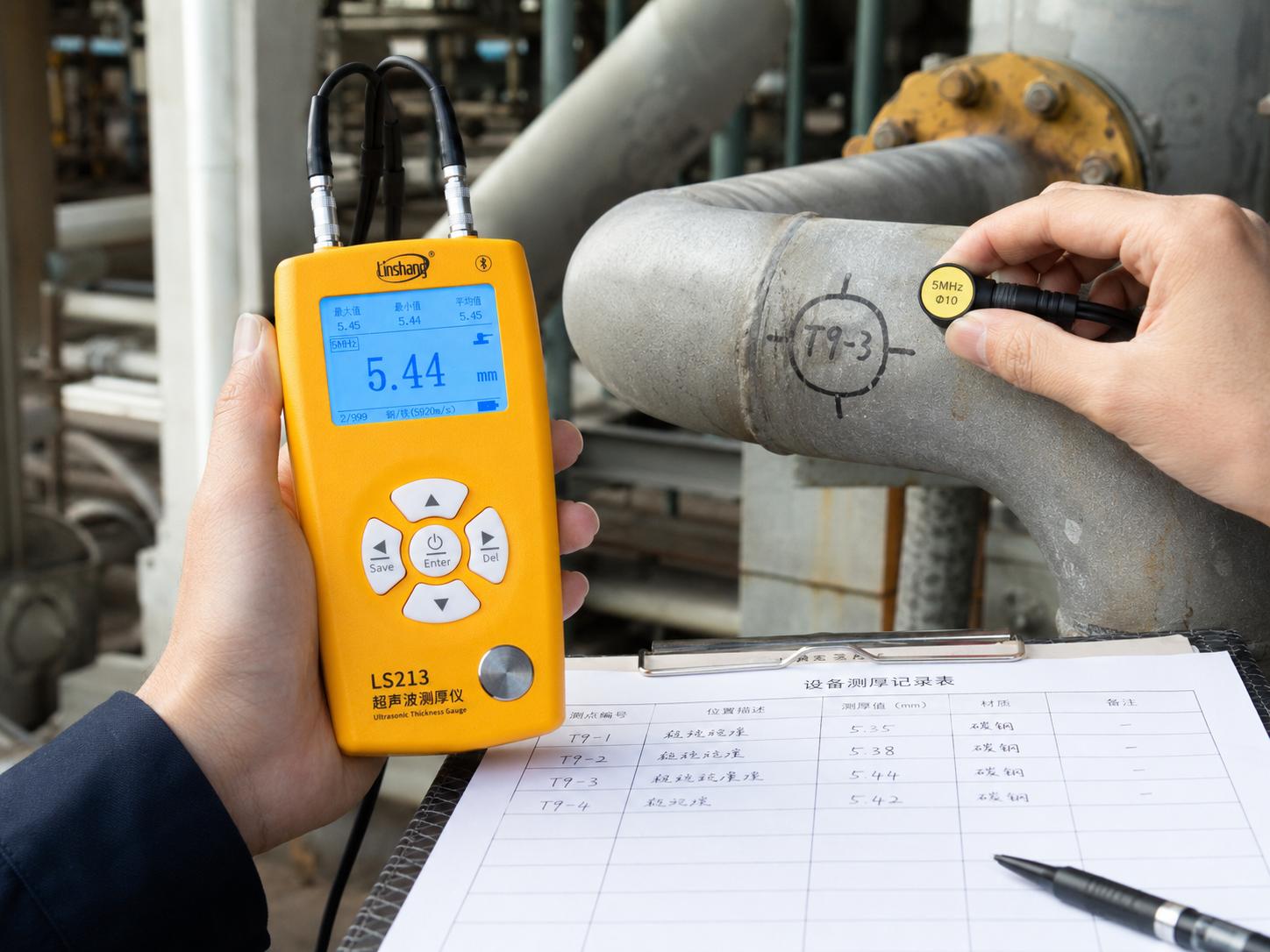

管道剩余壁厚检测场景

一、哪些工件更适合用双晶超声波测厚仪

双晶探头把发射和接收晶片分开，现场测量时对近表面回波、粗糙面和腐蚀面通常更友好，适合管道外壁、储罐壁板、船体钢板、结构钢、铸件和机加工件的厚度复核。若被测对象是碳钢、不锈钢、铝、铜、铸铁等可传播超声波的材料，且背壁回波能够被稳定识别，现场测厚就有较好的应用基础。

对压力容器和工业管线来说，测厚位置通常会集中在弯头外弧、三通冲刷区、低点积液区、焊缝附近、保温层拆除后的疑似腐蚀区以及历史监测点。对储罐来说，罐壁下部、罐底边缘、介质液位波动区和外壁锈蚀区更容易成为巡检重点。对铸件和粗晶材料，则要特别关注回波衰减和杂波干扰，必要时使用适配粗晶材料的探头。

二、选型时先看现场条件，而不是只看参数

以林上 LS213 双晶超声波测厚仪作为配置举例，它适合放在现场巡检和内部复核环节中使用。该类仪器的价值不只在于读数，还在于能根据材料和厚度条件进行声速设置、探头适配和数据保存。对于管线和容器类工件，精度可达 ±0.05mm 的配置更适合用于厚度变化趋势监控，但实际判断仍要结合材料、温度、测点状态和计量结果。

三、典型应用场景的测厚流程

在管道腐蚀检测中，通常先根据工艺介质和历史缺陷确定重点区域，再对外壁进行清理，去除浮锈、油污和松散涂层。测量前用试块或同材质已知厚度件进行核对，确认声速和耦合状态。测量时不要只取一个点，建议在疑似腐蚀区周边做网格化布点，记录最小值、平均值和异常点位置。

在压力容器和储罐检测中，测厚结果需要和历史记录比较。若某个测点突然明显变薄，不能只凭一次读数下结论，应换方向、换耦合状态、换相邻点复测，并记录表面状态。林上 LS213 可保存 999 笔测试数据，适合多点巡检后的内部整理；若企业需要形成正式检验结论，还应结合现行标准、抽样规则和专业人员评估。

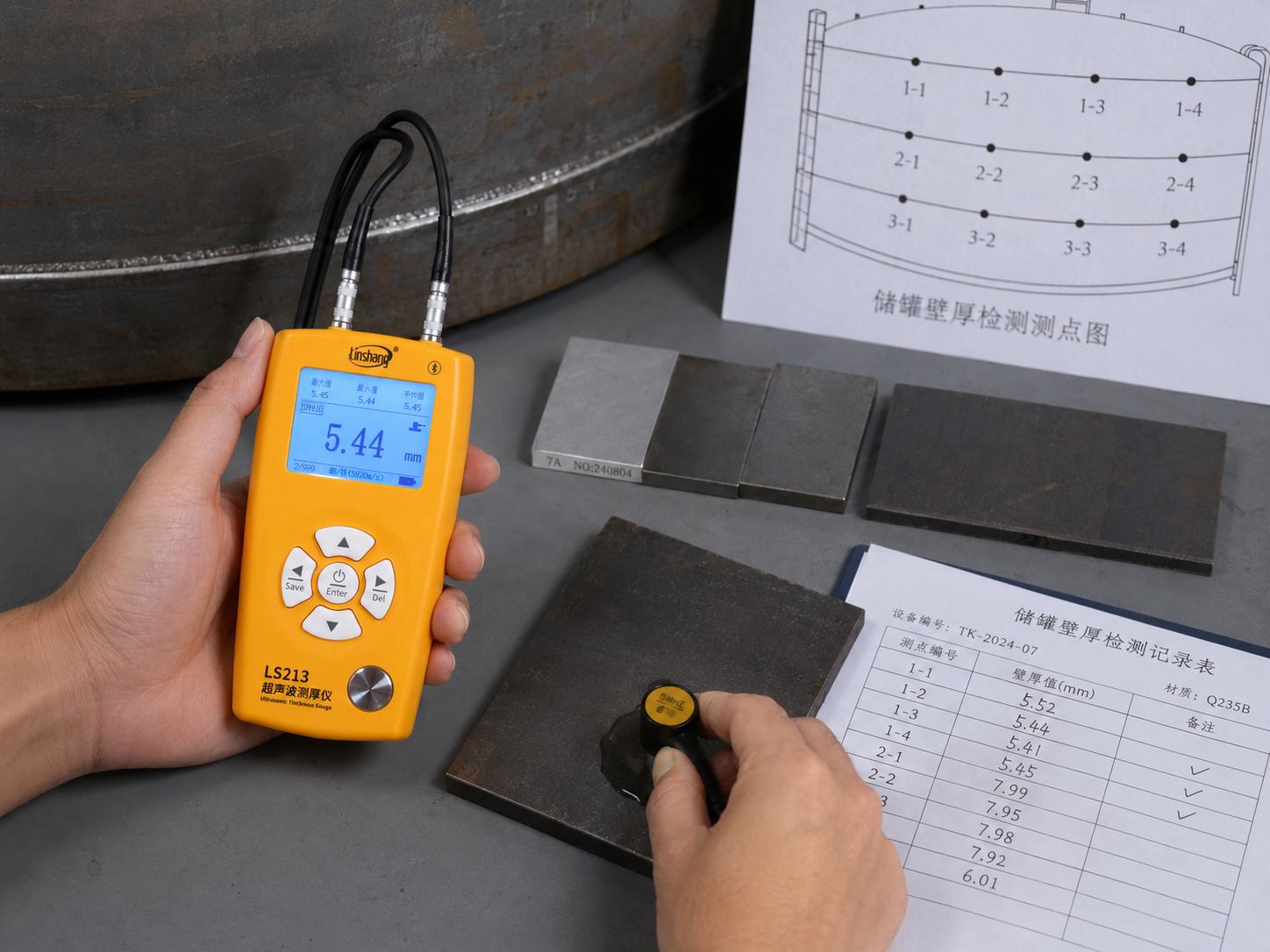

超声测厚仪选型与数据留档场景

四、容易造成误差的几个细节

第一是声速设置。超声测厚不是直接“量距离”，而是用声速和时间换算厚度。若材料声速设置不准，读数会随之偏移。第二是耦合剂使用。探头与工件之间存在空气间隙时，超声信号会明显衰减，粗糙面和锈蚀面更要注意稳定接触。第三是表面和背壁状态。严重点蚀、分层、背面不平行或内壁结垢，都可能让回波判断变复杂。

第四是探头选择。常规平面工件可用标准探头，小管径或窄小测区更适合微径探头，铸铁和粗晶材料可考虑粗晶探头，高温表面则应选择适合温度条件的探头并控制接触时间。林上 LS213 可搭配多种探头，这类配置对企业建立统一巡检流程比较实用。

五、从读数到质量闭环

厚度检测结果进入质量管理时，建议至少记录测点编号、工件编号、材料、名义厚度、声速设置、探头类型、耦合剂、表面状态、检测人员、检测时间和复测结果。对腐蚀监测来说，单次数据只能说明当前状态，连续数据才更能反映减薄趋势。发现异常点后，应按企业检验文件加密测点，并结合安全余量、运行工况和维修计划处理。

双晶超声波测厚仪适合用于现场快速排查和过程复核，但不适合脱离标准、图纸和计量状态直接判断工件是否合格。把仪器配置、测量方法和数据留档结合起来，才能让管道、压力容器和储罐的剩余壁厚检测更接近真实管理需求。
