林上LS213粗晶超声波测厚仪在铸件与奥氏体钢厚度检测中的选型应用

粗晶超声波测厚仪用于铸件、锻件及奥氏体钢等材料厚度检测时，现场关注的不是简单读数，而是背壁回波是否稳定、测点是否可复测、数据是否能进入企业质量记录。铸铁泵壳、阀体、厚壁机架、奥氏体钢管件和热处理后锻件，内部晶粒结构往往比轧制钢板复杂，普通探头在这些材料上容易遇到回波衰减、杂波干扰和读数跳动。

在实际质检中，粗晶材料通常出现在铸造、锻造、热处理、焊接修复或厚壁加工件上。材料内部晶粒越粗，超声波在传播过程中越容易发生散射；工件表面越粗糙，耦合层越不稳定；壁厚越大或背面形状越复杂，背壁回波识别越困难。因此，粗晶超声波测厚仪的选型要从材料组织、厚度范围、表面状态、探头类型和数据管理几个方面综合判断。

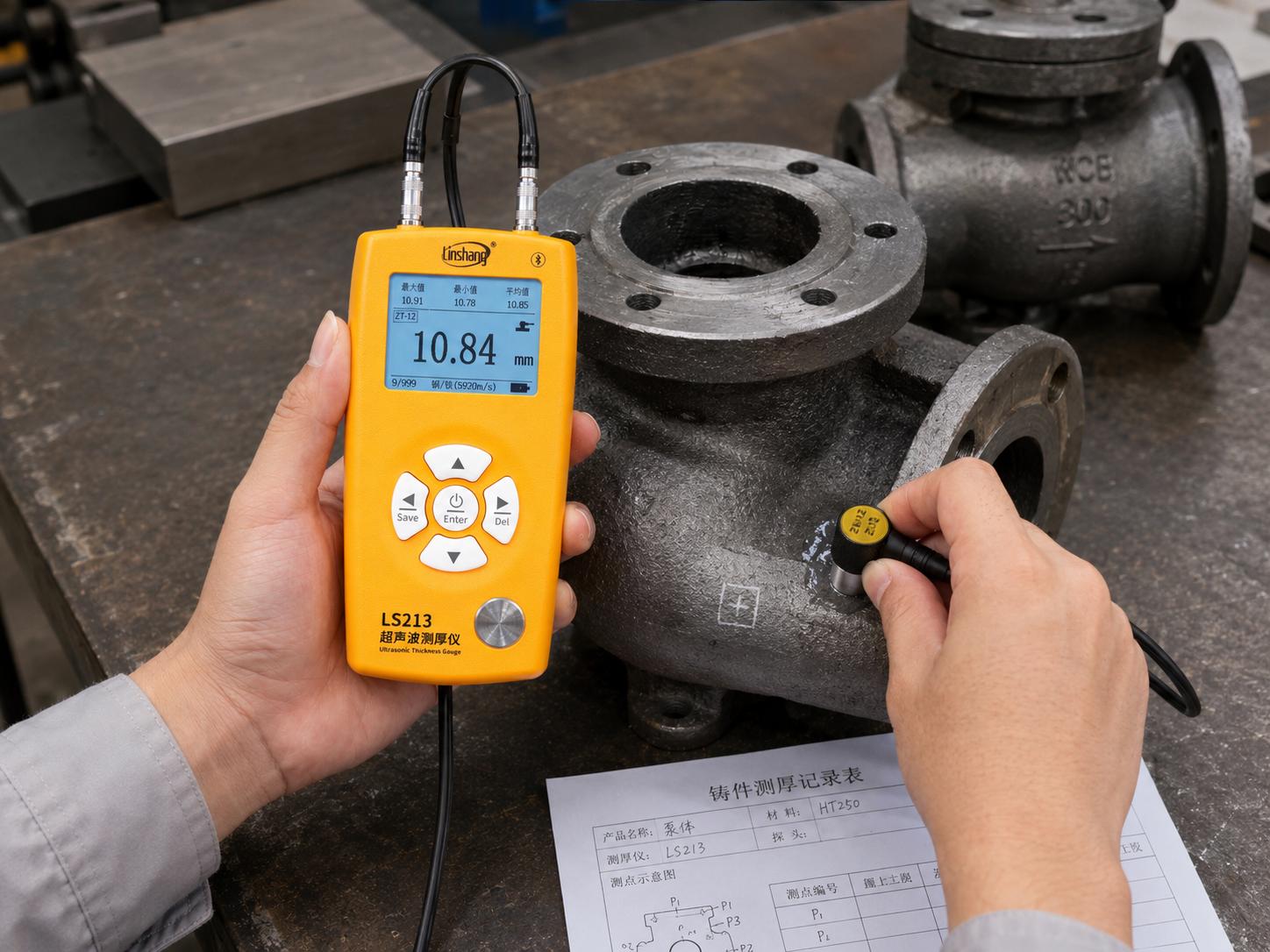

铸件粗晶材料厚度检测场景

一、哪些工件更适合配置粗晶超声波测厚仪

粗晶超声波测厚仪更常用于单侧可接触、但不方便破坏取样的厚度复核场景。例如铸铁壳体在粗加工前需要判断加工余量，奥氏体钢构件需要做壁厚抽查，锻件在机加工前后需要确认局部厚度是否满足工艺要求。对于规则板材、细晶碳钢薄板或表面状态很好的标准件，普通超声测厚配置往往已经够用；但遇到灰铸铁、球墨铸铁、铸钢和粗晶不锈钢时，探头频率、晶片结构和增益策略会明显影响读数稳定性。

二、选型要点：不要只看量程，更要看材料适配

选择粗晶超声波测厚仪时，第一项是材料类型。不同材料声速不同，同一种铸件的不同区域也可能因组织差异带来读数变化。第二项是厚度范围，过薄工件容易受近场和表面状态影响，过厚工件则更考验回波能量。第三项是探头类型，粗晶探头通常采用较低频率以增强穿透能力，双晶探头有利于降低部分杂波影响。第四项是现场操作，测点打磨、耦合剂厚薄、探头压力和校准方法都会影响重复性。

以林上LS213+粗晶探头2MHZ ZT-12作为配置示例，它适合放在铸铁及一些晶体颗粒较大的材料厚度复核环节中使用。LS213搭配粗晶探头，现场人员可根据材料、厚度和测点状态进行声速设定、校准和多点复测。需要注意的是，林上LS213显示的厚度值应作为企业过程检测、内部复核和质量追溯的一部分，涉及标准判定或争议处理时，还应结合现行标准文本、抽样规则和计量状态。

三、应用场景：从来料到出厂的厚度管理

铸件来料阶段，质检人员通常需要确认毛坯关键区域是否有足够加工余量。粗晶超声波测厚仪可以在不切开工件的情况下，对法兰根部、壳体转角、加强筋附近和壁厚过渡区进行初步复核。加工前的测厚数据可与图纸、工艺卡和后续加工结果对应，帮助判断是否存在局部偏薄风险。

过程巡检阶段，粗晶材料测厚更强调测点一致性。建议在工件上标记固定区域，记录声速、探头类型、耦合条件和复测次数。若某一测点读数波动明显，应先检查表面状态、耦合层、探头接触角度和材料组织，而不是直接判定工件不合格。对于背面形状复杂或存在缩孔、夹杂、严重组织不均的区域，应结合其他无损检测方法或破坏性验证。

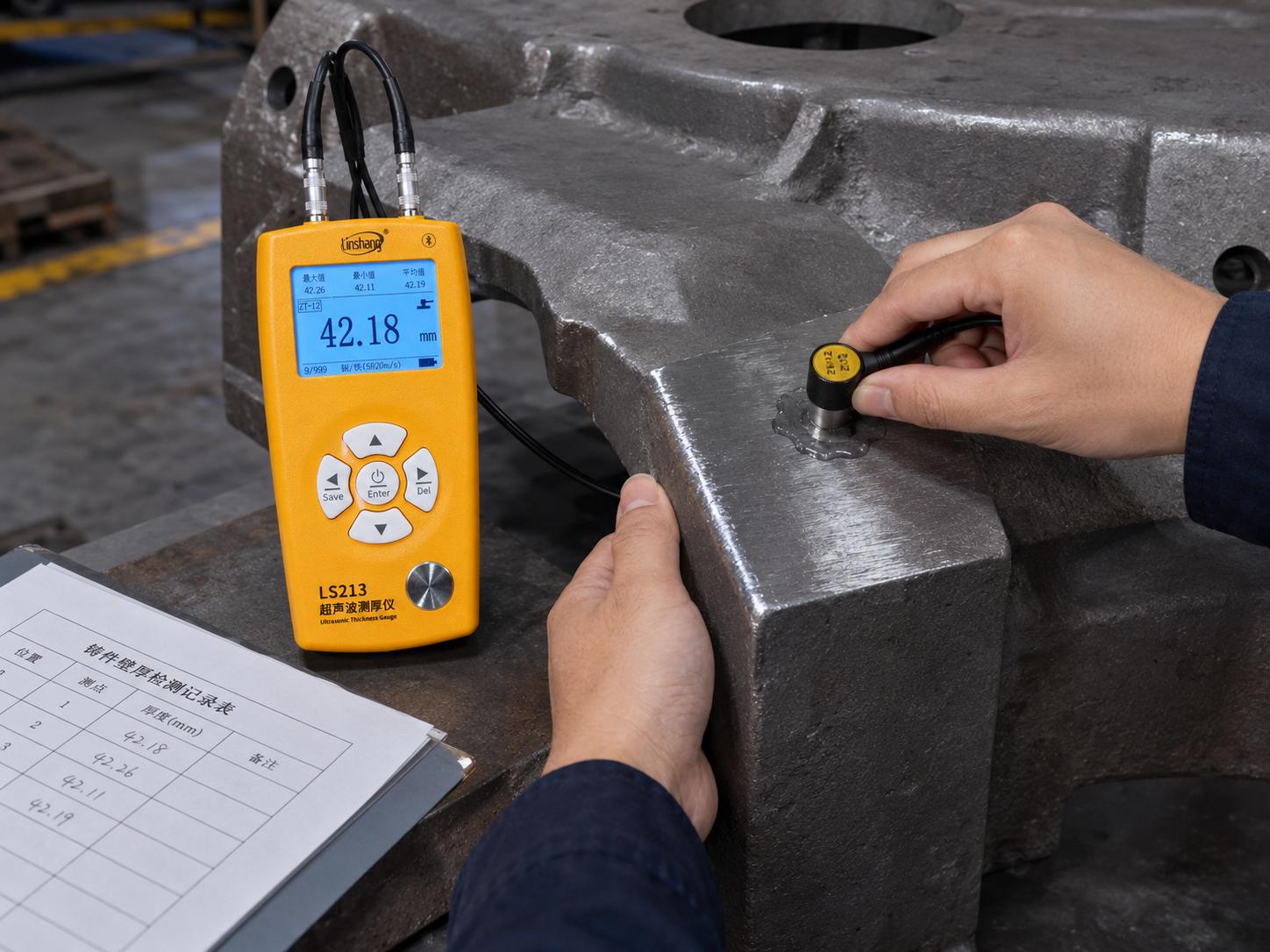

粗晶超声测厚数据记录流程

四、现场检测流程建议

建议流程为：确认工件材质和检测区域，清理或轻微打磨测点，选择合适探头，使用同材质或声速已知样块进行校准，设置声速和测量模式，进行多点测量，再对异常数据复测。林上LS213具备自动增益切换功能，便于在材料和厚度变化时接收回波信号，但自动增益不能替代校准、测点处理和复核记录。

五、应用边界与质量管理提醒

粗晶超声波测厚仪适合用于厚度复核，不适合直接判断材料力学性能、晶粒度等级、内部缺陷性质或产品最终合格结论。铸件内部缩松、夹杂、粗大晶粒、背面曲率和表面粗糙都可能影响回波质量。企业在使用林上LS213+粗晶探头时，应把仪器读数与工艺文件、标准方法、样块校准和复测制度结合起来，形成可追溯的质量记录。

对于铸件、锻件和奥氏体钢这类复杂材料，可靠测厚来自合适的仪器配置、规范的操作细节和谨慎的数据判断。粗晶超声波测厚仪不是万能判定工具，但在来料检验、加工余量确认、过程巡检和出厂复测中，可以为企业提供更及时的厚度参考。
