汽车零部件测厚仪选型指南：从钣金、冲压件到多层涂层检测

汽车零部件测厚仪在车身钣金、冲压件、压铸件、机加工件和底盘结构件检测中，更多承担的是过程复核和质量管理工具的角色。现场真正关心的不是单个读数好不好看，而是这个读数能否说明材料状态、工艺波动和批次一致性。尤其是带涂层、喷涂层、电泳层或复合材料结构的零件，厚度检测往往要同时考虑基材、涂层界面、曲面位置和测点重复性。

在汽车零部件生产现场，厚度问题可能出现在多个环节。来料板材厚度偏差，会影响后续冲压回弹和焊接间隙；冲压拉深区域局部变薄，可能影响结构强度；压铸件局部壁厚异常，可能与模具填充、缩孔或后加工余量有关；机加工件复测时，厚度不足会影响装配定位；喷涂或防腐层厚度不均，则会影响外观、耐蚀和返修判断。因此，汽车零部件测厚仪的选型要从零件结构出发，而不是只看仪器名称。

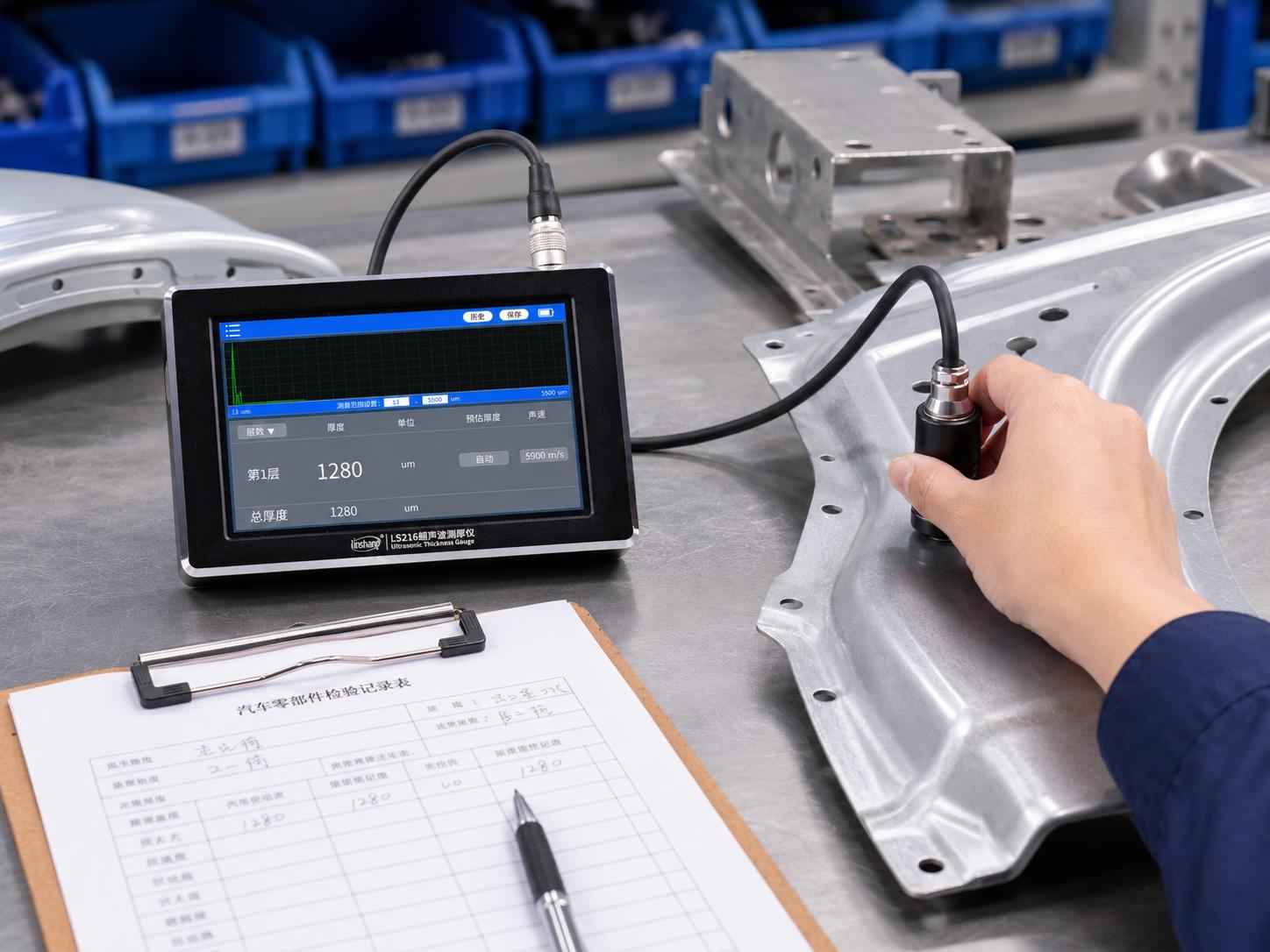

汽车零部件厚度检测场景

一、先确认检测对象，而不是先确认仪器参数

不同汽车零部件对测厚方式的要求差别很大。车身外覆盖件通常面积大、曲率缓，但测点位置多，需要关注漆膜层与钣金基材的关系；冲压结构件会有翻边、加强筋和拉深区，测量时要避开明显边缘和过小曲率区域；压铸铝件表面可能有喷丸、氧化、喷涂或机加工痕迹，耦合状态和声速设置会影响读数；塑料件或复合件则要考虑材料声速差异和多层界面回波。

二、汽车零部件测厚仪的选型要点

第一，看材料类型。钢、铝合金、塑料、复合材料的声学特性不同，若仪器无法进行声速设置或材料匹配，现场读数容易出现系统性偏差。第二，看检测厚度范围。薄涂层、厚涂层、基材本体厚度不是同一个问题，量程和分辨率都要匹配实际工件。第三，看探头尺寸。汽车零部件有很多小平面、筋位、台阶和曲面，探头接触面积过大时，读数稳定性会下降。第四，看是否具备波形显示。对多层涂层或涂层加基材结构，单个数字不能解释所有问题，波形能帮助质检人员判断回波界面是否清晰。

第五，看数据管理能力。批量生产不是测完一个点就结束，现场通常要记录零件名称、批次、材料、工序、测点位置、操作人员、设备编号和复测结果。能够导出或长期保存数据的汽车零部件测厚仪，更适合进入质量追溯流程。第六，看计量和校准。用于内部质控前，应确认仪器计量状态、校准周期、标准厚度块或参考样件状态，避免把未经确认的现场读数直接作为争议判定依据。

三、多层涂层和涂层+基材为什么更难测

汽车零部件表面并不总是单一材料。典型涂装结构可能包含电泳层、底漆、中涂、面漆，某些零件还会叠加防腐层、胶层、塑料覆盖层或复合材料层。多层结构的难点在于相邻界面声阻抗差异不一定明显，回波峰可能相互靠近，人工只看读数容易忽略异常波形。现场复测时，建议先选择代表性样件建立基准，再在同一材料、同一工艺状态下进行批次比较。

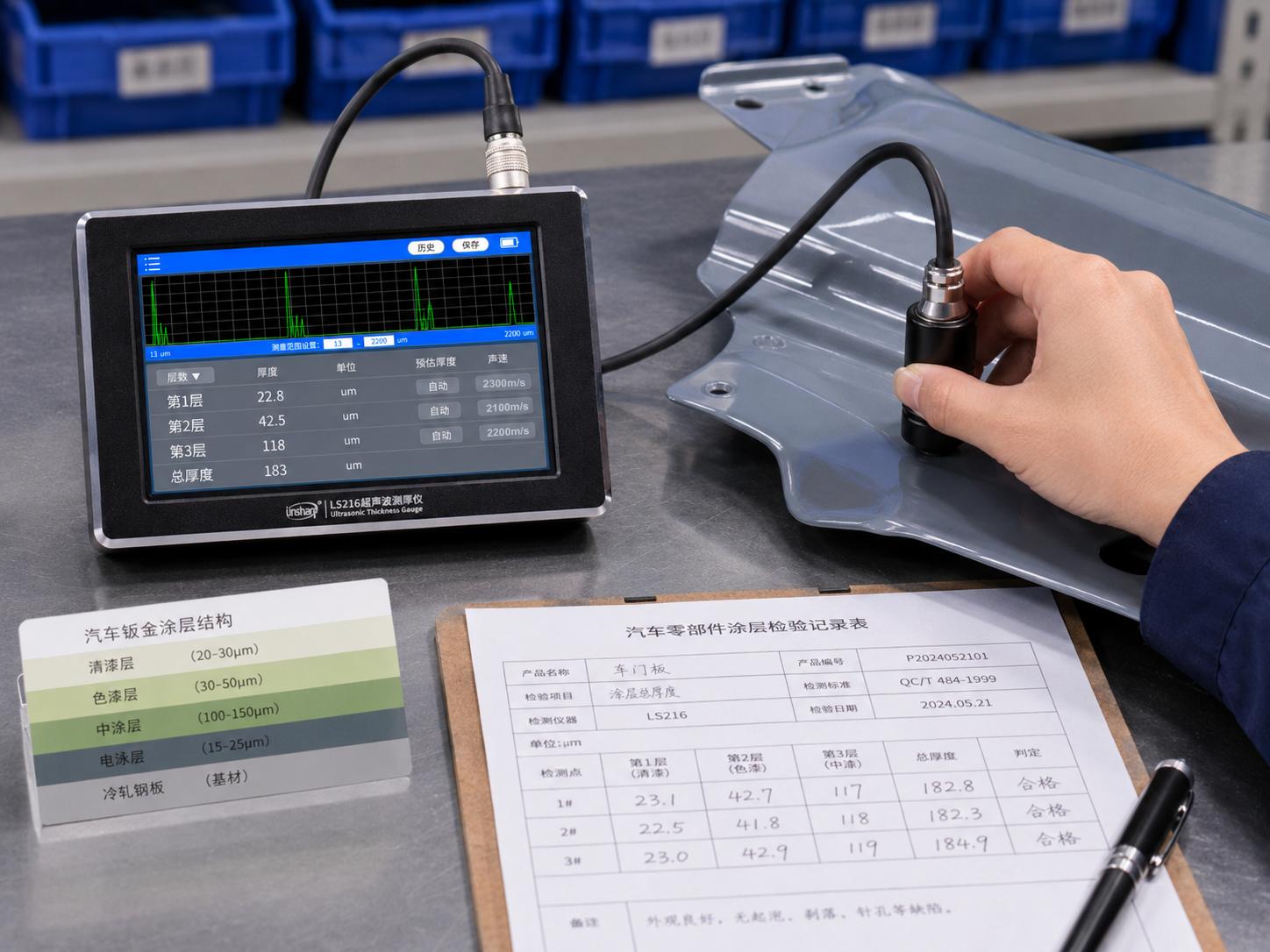

多层涂层汽车零部件测厚

以林上 LS216 为例，这类多层超声波测厚仪适合放在汽车零部件来料验收、生产抽检、涂装后复核和维修检测环节中作为配置示例。其价值不只是显示厚度数字，还在于能通过实时波形、材料声速设置和增益匹配，帮助操作人员观察涂层界面是否清晰。对于复杂样件，仍建议结合标准方法、企业检验规范和必要的破坏性复核建立内部判断依据。

四、现场使用时要控制哪些误差

汽车零部件测厚数据常见偏差来自五类因素：材料声速设置不匹配，导致整体读数偏移；测点处曲率、粗糙度或边缘效应明显，导致探头接触不稳定；耦合剂用量不一致，影响超声信号传递；涂层界面不清晰，导致回波峰判断困难；操作人员没有固定测点和复测规则，导致同一批次数据无法比较。

建议企业为关键零件建立测点图。比如冲压件拉深区、翻边区和焊接搭接区应分别记录；压铸件可按壁厚过渡区、加工面和非加工面分类；涂装件可区分平面、边角、加强筋附近和返修区域。每个测点至少保留原始读数、复测读数和异常说明，必要时补充波形截图或导出数据，方便后续追溯。

五、选型结论

汽车零部件测厚仪的选择，应围绕材料、层数、厚度范围、测点空间、波形判断、数据留档和计量状态展开。林上 LS216 更适合作为多层涂层、涂层加基材和多材质零部件无损复测场景中的配置选择之一。对于出厂合格判定、争议仲裁或第三方报告，仍应以现行标准、抽样规则、校准状态和企业质量文件为准。
