陶瓷测厚仪选型与工业陶瓷厚度无损检测方案

陶瓷测厚仪在工业陶瓷、电子陶瓷和建筑陶瓷生产中，常被用于来料验收、加工余量确认、过程巡检和成品抽检。陶瓷材料硬度高、脆性大，很多零件不适合频繁切割取样，尤其是烧结后的结构件、精磨后的薄板、装配前的陶瓷管套和带有功能面的电子陶瓷基片，厚度复核既要尽量少破坏样品，又要能把数据纳入质量记录。

现场选型不能只看“能不能显示厚度”，而要先看被测对象。工业陶瓷常见有氧化铝、氧化锆、碳化硅、氮化硅等材料，电子陶瓷可能是基板、绝缘片、封装件或传感器陶瓷件，建筑陶瓷则更多关注砖板、坯体和加工件的尺寸一致性。不同材料的密度、孔隙率、晶粒结构和烧结状态不同，超声传播速度也会有差异，声速设置不当会直接影响厚度换算结果。

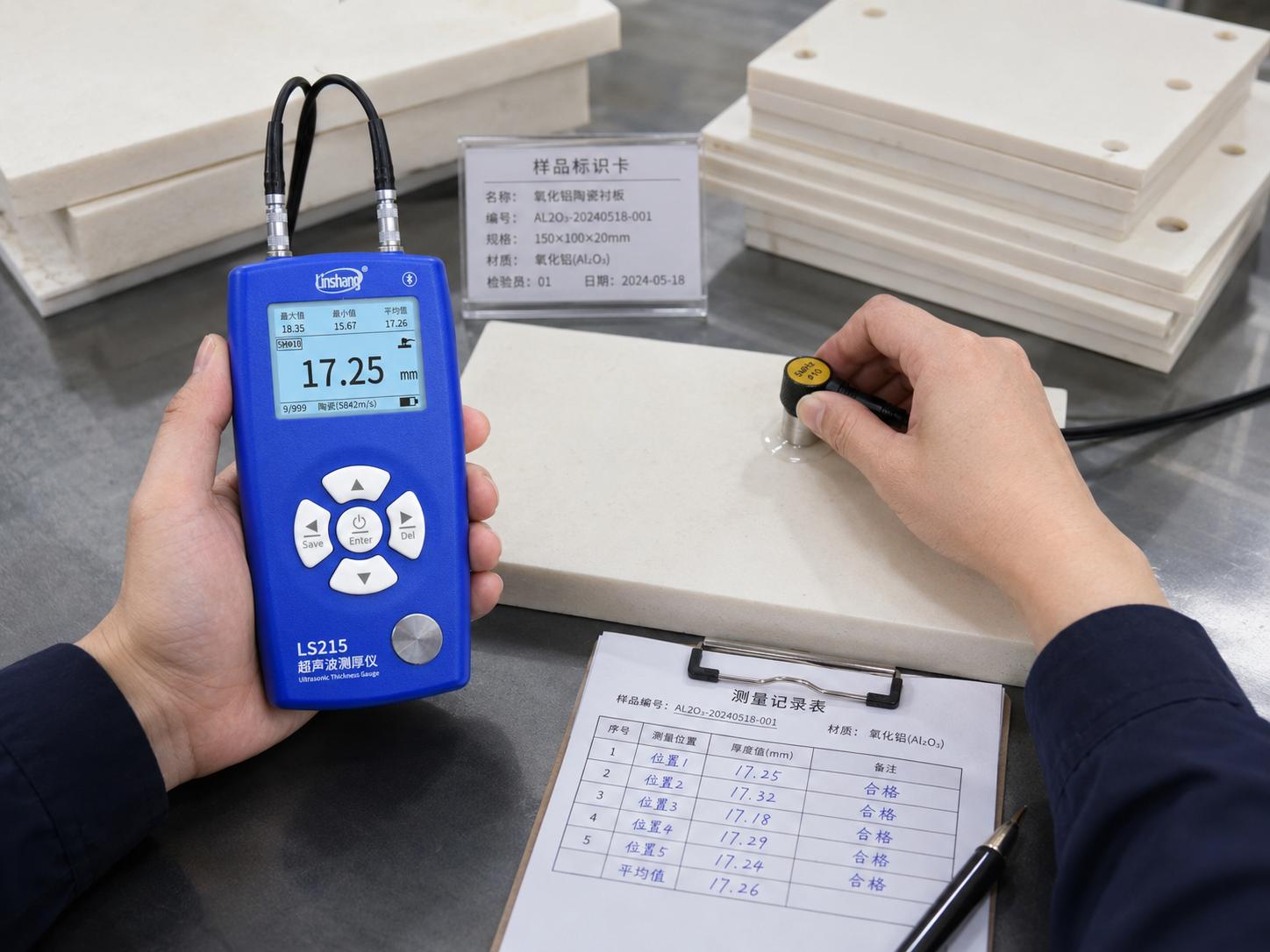

工业陶瓷零件厚度无损检测

陶瓷测厚仪选型时先看样品结构

规则平板样品、边缘可接触样品，可以用卡尺、千分尺或影像测量设备完成基础尺寸复核。但遇到只允许单面接触、无法从侧边测量、不能切割取样或需要快速抽检的陶瓷件，超声波测厚方式更有价值。它通过探头发射超声脉冲，并根据回波时间与材料声速换算厚度，适合可导声且能获得稳定背面反射的陶瓷材料。

声速设置比单次读数更关键

陶瓷测厚仪用于无损测量时，厚度读数通常由声速和传播时间共同决定。对于常规材料，可以先参考仪器内置声速；对于配方、烧结密度或孔隙率差异较大的陶瓷，应优先使用已知厚度样品反测声速，再用该声速测同批或同类陶瓷件。这样做不能改变材料本身波动，但能减少因套用不合适声速造成的系统偏差。

以林上 LS215 为例，这类超声波陶瓷测厚仪可测 1-320mm 厚度范围内的可导声材料，显示分辨率可到 0.01mm，并支持内置材料声速和自定义声速设置。对于陶瓷样品，比较实用的做法是先取一件已知厚度、表面状态稳定的样品建立声速，再在同批产品上进行多点复核。这样更适合生产质控，而不是把单个点位读数直接作为全部质量结论。

探头、耦合剂和点位布置要一起考虑

陶瓷件表面如果有轻微弧度、加工纹、烧结粗糙面或边缘倒角，探头接触不稳会带来回波波动。检测前应清理粉尘、油污和颗粒残留，选择合适耦合剂，让探头与样品表面形成稳定声学接触。对于薄片或小面积件，还要关注探头接触面积是否大于可测区域，避免探头压在边缘、孔位或台阶附近。

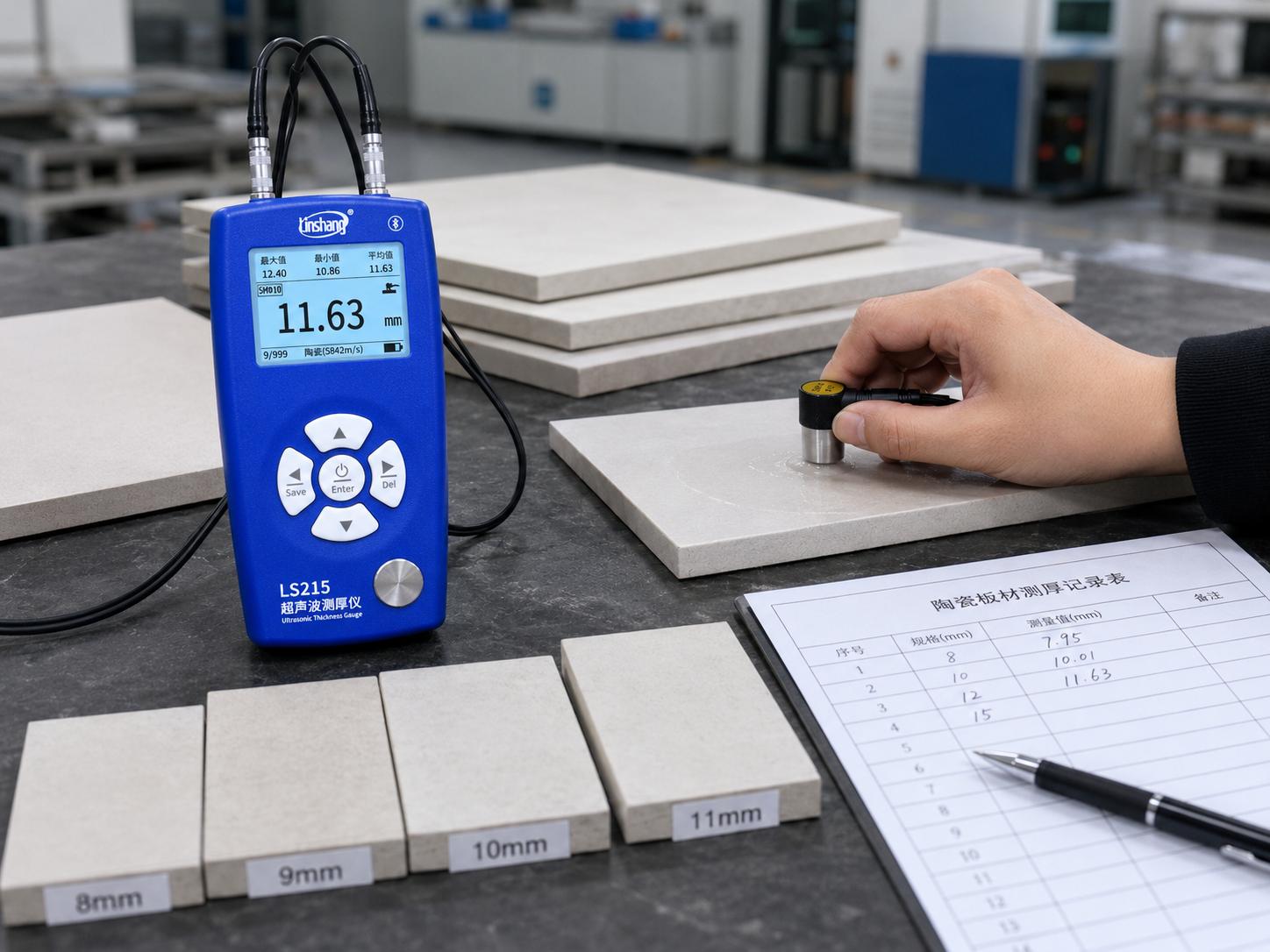

陶瓷样品声速校准与数据记录

林上 LS215 支持不同探头配置，实际选型时可根据样品面积、曲率、厚度范围和表面状态判断。标准探头适合多数规则陶瓷件；小尺寸或局部区域检测需要关注探头直径；粗晶或衰减明显的材料要看回波稳定性；若样品处于高温状态，还应考虑温度对探头、耦合剂和材料声速的影响。常温样品和高温样品不要混用同一套经验参数。

厚度数据如何进入质量管理

厚度检测不应停留在“读一个数”。更稳妥的流程是：建立样品编号、记录材料批次、设置声速来源、固定测点位置、保存单点值与平均值、标记异常点、安排复测。对于工业陶瓷零件，可按关键功能面、承载区、装配配合面布置测点；对于电子陶瓷基板，可关注边缘、中心和加工后易变薄区域；对于建筑陶瓷板材，可结合企业内控尺寸要求进行抽检。

如果检测结果用于出厂判定、争议处理或第三方报告，仍应结合现行标准、抽样规则、计量状态和正式试验条件判断。陶瓷测厚仪更适合帮助企业在生产现场发现厚度波动、减少破坏性取样频次、建立批次追溯记录。选型时把量程、分辨率、声速设置、探头适配和数据留档能力一起纳入考虑，才能让仪器真正服务于质检流程。
