林上LS213压力容器超声波测厚仪在承压设备壁厚检测中的应用方案

压力容器超声波测厚仪常用于储气罐、反应釜、换热器、分离器、压力罐和锅炉压力部件的壁厚复核。对石油化工、天然气、电力、制药、食品饮料和空压系统来说，壁厚数据不是一个孤立数值，而是设备腐蚀减薄评估、维修计划、定期检验准备和质量留档的重要依据。林上LS213超声波测厚仪适合作为企业内部巡检、维修前后复查、定检前自查和设备台账补充记录的现场工具。

压力容器长期承受压力、温度、介质腐蚀和启停冲击，实际减薄往往不是均匀发生。很多设备表面看起来只是轻微锈蚀，内壁液位线、介质入口、流动转向处却可能已经出现局部冲刷；有些换热器壳体外观平整，但接管附近、封头过渡区、支座受力区域的数据会明显低于普通筒体位置。因此，压力容器壁厚检测的重点，不是随手找几个平面点读数，而是围绕风险位置建立测点逻辑。

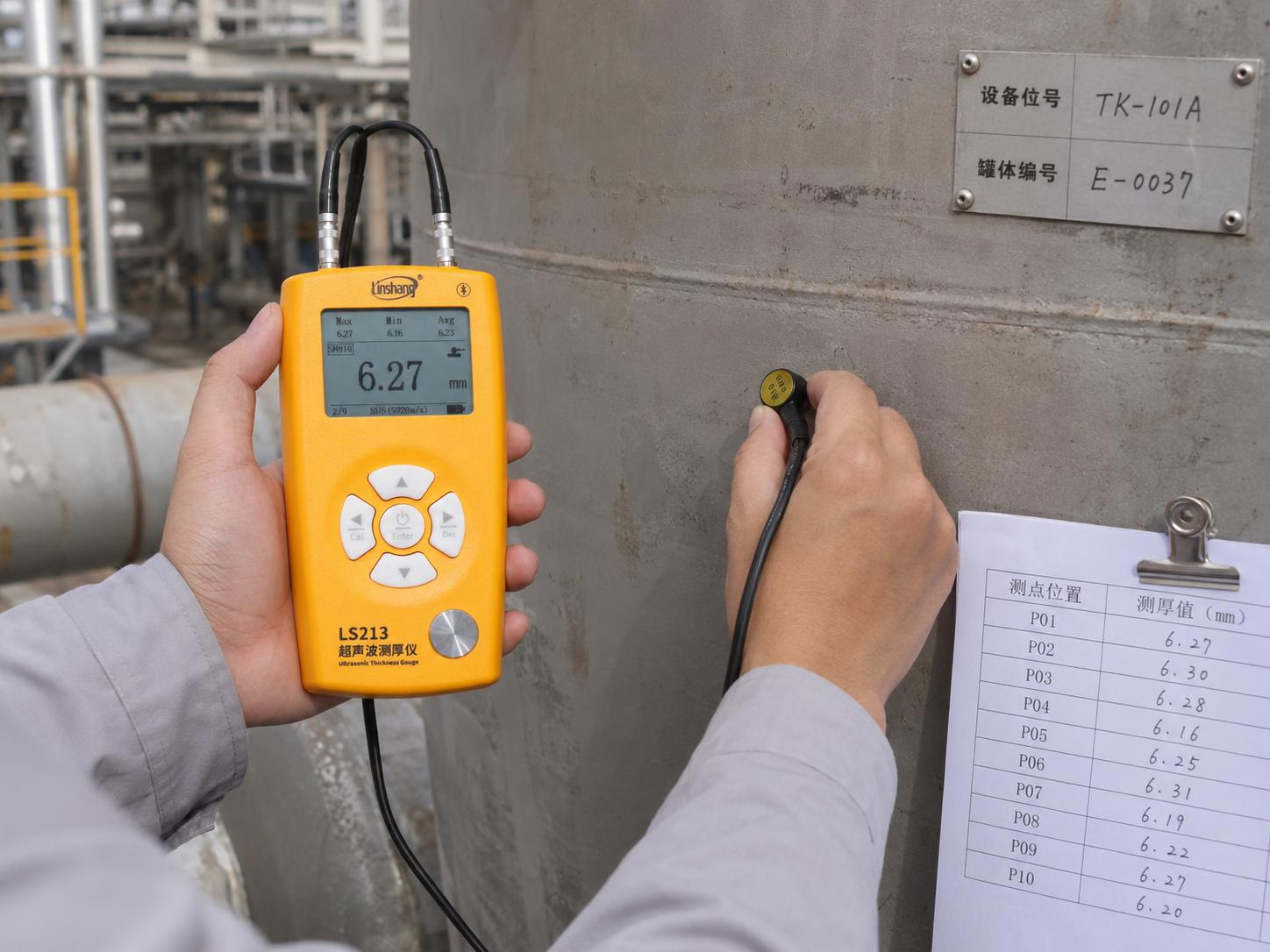

压力容器超声波测厚现场

一、压力容器壁厚检测应先看设备类型和风险部位

储气罐通常关注筒体下部、排污口附近、封头与筒体连接区域、支座附近和长期积液位置；反应釜更要关注介质入口、搅拌影响区域、内壁腐蚀敏感位置和衬里异常位置；换热器壳体需要结合介质流向、温差、壳程冲刷和检修记录判断；分离器、缓冲罐、压力罐则常在液位波动线、接管部位和沉积物聚集区布点。

林上LS213压力容器超声波测厚仪用于现场时，应先确认被测对象是否为钢、铝、铜、不锈钢等能够稳定传播超声波的材料，表面是否具备探头接触条件。若存在厚防腐层、保温层、衬里、严重氧化皮、疏松腐蚀层或曲率过小的问题，需要先进行表面处理或采用更合适的检测安排，不能只看仪器有读数就直接下安全结论。

二、超声波测厚的基本思路

超声波测厚通常采用脉冲反射思路。探头向被测材料发射超声波，声波到达背面或界面后反射回来，仪器根据传播时间和材料声速换算厚度。对于压力容器壁厚检测，声速设置、耦合状态、探头压力、表面粗糙度、曲面接触方向都会影响读数稳定性。林上LS213采用超声波脉冲反射方式，现场人员在使用前应根据材料和标准试块进行声速确认，避免把不同材质的声速混用。

很多现场误差来自“看似简单”的步骤。耦合剂太少会导致回波弱，耦合剂过多又可能造成探头滑动；探头压得不稳，读数会跳动；锈层没有清理到金属基体，测得可能不是有效壁厚；曲面测量时探头方向不合适，会让回波质量下降。林上LS213超声波测厚仪可配合标准探头、微径探头、粗晶探头和高温探头等配置思路，现场应根据测点空间、材质组织、温度和曲率选择探头。

三、测厚点布置比单个读数更重要

企业做压力容器超声波测厚时，建议将测点分为固定测点和风险补充点。固定测点用于观察长期趋势，风险补充点用于针对本次宏观检查发现的异常位置加测。林上LS213可以用于批量巡检记录，但数据进入台账时，要写清设备编号、测点编号、测量日期、仪器编号、探头类型、声速设置、表面状态和复测结果。

四、压力容器测厚不能替代定期检验结论

现场超声测厚适合发现壁厚变化、筛查异常减薄和为维修计划提供参考，但不能简单替代定期检验、强度校核或第三方检验报告。压力容器是否可以继续使用，通常需要结合设计资料、原始壁厚、腐蚀裕量、材料牌号、压力温度参数、定期检验规则和专业人员判断。林上LS213压力容器超声波测厚仪更适合放在企业日常巡检、检修复查和定检前内部摸底环节。

当测得某个位置明显低于同类测点，现场不应只记录一个低值就结束。较稳妥的做法是围绕该点增加网格复测，确认低值区域范围；检查表面是否存在锈坑、氧化皮、涂层残留、探头接触不良；必要时请专业检验人员采用更合适的无损检测方法进一步确认。如果低值涉及强度校核，还应根据现行标准、设计文件和检验机构意见处理。

五、林上LS213在现场方案中的配置价值

压力容器测厚现场通常需要便携、读数清晰、探头匹配灵活和数据记录方便。林上LS213超声波测厚仪可用于钢、铝、铜等金属以及部分非金属超声良导材料厚度测量，分辨率可达0.01mm，适合对储罐、管道外壁、压力容器局部区域和维修件做壁厚复核。对于小曲面或空间较窄位置，可评估微径探头；对于粗晶材料，可关注粗晶探头；对于仍有温度的部件，应结合高温探头和接触时间要求操作。

从质量管理角度看，林上LS213不应只作为“现场读数工具”，而应纳入设备管理流程。企业可以建立测厚台账，将设备位号、测点图、历史最小壁厚、复测日期、检修处理和下次关注位置记录在一起。这样，每一次压力容器超声波测厚都能为腐蚀趋势判断提供资料，而不是形成一张孤立的巡检表。

对于石化、电力、制药、食品饮料和空压系统用户，选择压力容器超声波测厚仪时，建议重点看材料适应范围、分辨率、探头配置、声速设置方式、数据管理能力、计量校准状态和现场耐用性。林上LS213压力容器超声波测厚仪可以作为企业内部检测配置的一种选择，但最终检测结论仍应结合现行标准、检验规程、抽样要求和复核流程判断。
