曲面测厚仪用于曲面工件基材壁厚检测的现场应用方案
曲面测厚仪在汽车制造、五金管材、航空航天小型结构件和防腐工程中，主要解决的是曲面工件基材壁厚检测难题。与平板材料相比，曲面、小半径、窄边、小工件的测厚更容易受到探头接触面积、耦合状态、声速设置和测点重复性的影响。现场质检人员需要的不只是一个厚度读数，而是一套可以在不损伤工件的前提下完成抽检、复测、报警、记录和追溯的测量流程。
在这类应用中，林上LS213+微径探头更适合被理解为一套便携式现场曲面测厚配置。它面向金属、塑料、陶瓷等均质材料，可用于曲面工件、管材、小型零部件和局部基材厚度检测。测量范围覆盖0.75-80mm，分辨率可达0.01mm，内置多种材料声速，并支持上下限报警和999笔测试数据保存，适合企业把现场读数纳入质量记录。

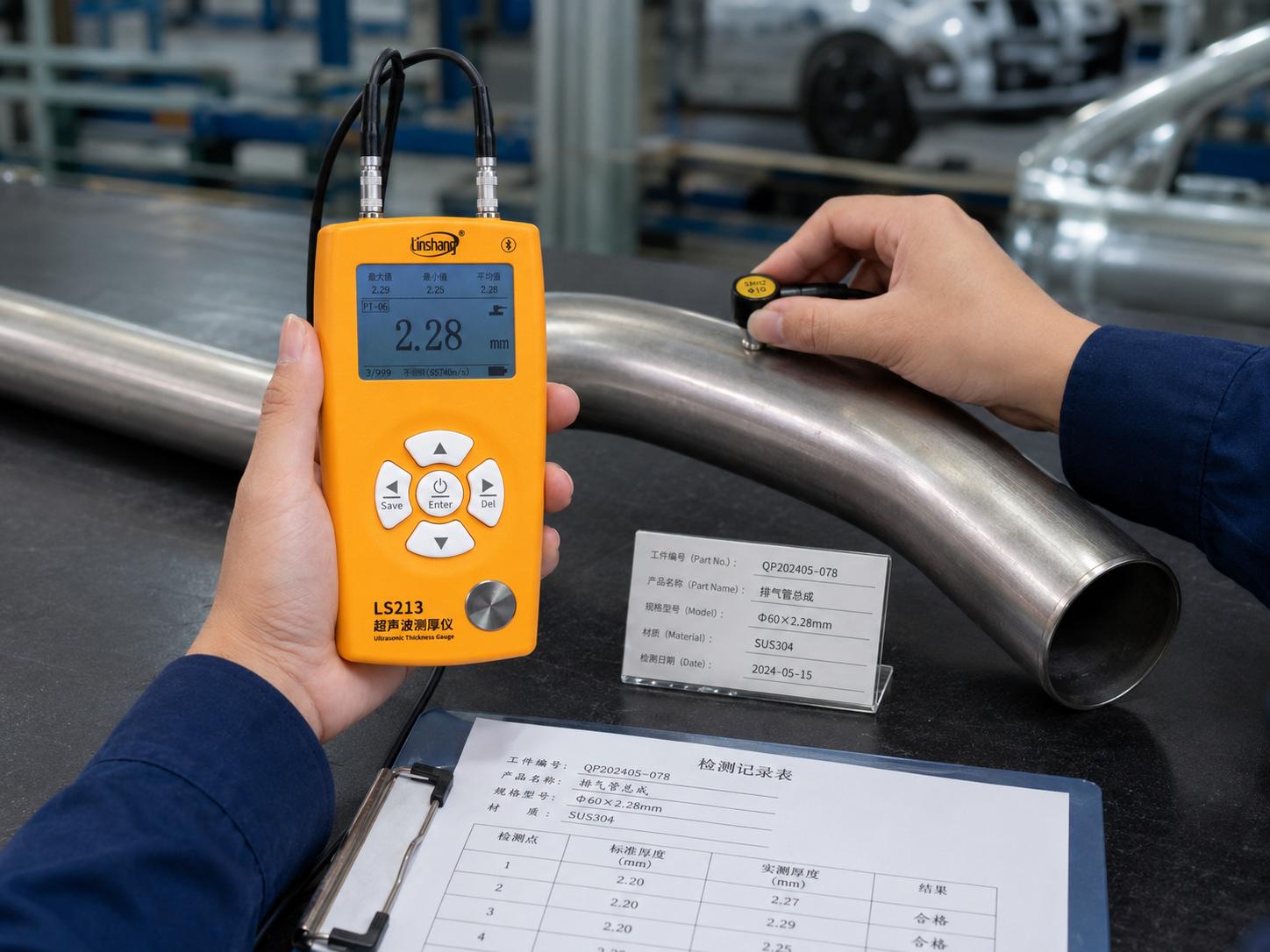

曲面工件基材壁厚检测现场
一、曲面工件为什么不能简单按平面测厚方式处理
普通平面测厚时，探头底面与被测表面通常可以形成较稳定的接触面，耦合剂铺展均匀，超声波进入材料后的传播路径也比较直观。曲面工件不同，尤其是小直径管材、弧形冲压件、圆柱件、窄边陶瓷件和塑料弯管，探头与工件之间可能只有局部接触。如果接触面过大，探头边缘会悬空；如果耦合剂太少，回波不稳定；如果施压力度不一致，同一测点也可能出现波动。
这也是曲面厚度检测经常被现场人员误判的原因。有些问题并不是仪器本身“读不准”，而是测点没有打磨干净、探头没有垂直于局部切面、声速没有按材料设置，或者操作者把涂层、氧化层、弯曲变形区和基材厚度混在一起理解。官网内容在做曲面测厚仪 SEO 时，不能只写“便携、准确、快速”，还要写清楚测量边界和质量管理方法。
二、适合曲面测厚仪的典型行业
| 应用行业 | 常见检测对象 | 现场关注点 | 质量管理用途 |
|---|---|---|---|
| 汽车制造 | 弧形冲压件、管路件、小型支架、轻量化结构件 | 局部壁厚、加工后减薄、批次一致性 | 来料抽检、制程复测、装配前确认 |
| 五金管材 | 圆管、弯管、薄壁件、拉伸件 | 管壁厚度、弯曲区厚度变化、焊接附近复测 | 批量抽检、异常点复核、出厂记录 |
| 航空航天 | 小型曲面零件、壳体、陶瓷或复合结构中的均质层 | 测点可重复性、数据留档、非破坏检测 | 工艺验证、复测记录、追溯管理 |
| 防腐工程 | 管道基材、弧面钢构、局部腐蚀区域 | 基材剩余厚度、异常点趋势、现场移动检测 | 巡检、维修前判断、复检留档 |
三、超声波曲面测厚仪的测量逻辑
超声波测厚的基本思路，是通过探头向材料内部发射超声脉冲，接收底面回波，再结合材料声速计算厚度。对于均质材料，如果声速设置合适、回波清晰、耦合稳定，测厚仪可以快速给出壁厚读数。曲面工件检测的关键不只是“有无回波”，还包括回波是否稳定、同一点重复测量是否一致、相邻测点是否符合工艺变化规律。
林上LS213+微径探头用于曲面工件时，微径探头的价值在于减小接触面积，更容易贴合小半径曲面、小工件边缘和窄小检测区域。对于汽车零部件、五金弯管或陶瓷小件，现场人员可先在标准试块或同材质样件上校准，再根据工件材料选择声速，最后在标记测点进行多次测量。这样得到的数据更适合进入后续的质检记录，而不是只作为临时读数。
四、曲面测厚仪选型应看哪些参数
第一看测量下限。很多曲面件并不厚，尤其是薄壁管材、塑料件和轻量化金属件，如果仪器测量下限不适配，现场容易出现无读数或读数波动。第二看探头尺寸。曲面测厚仪并不是主机越大越好，曲面和小工件更需要合适的探头接触面。第三看分辨率和重复性。分辨率可达0.01mm的配置，适合对细小厚度差异进行观察，但最终判定仍应结合企业检验规范。
第四看材料声速设置。金属、塑料、陶瓷的声速差异明显，同一种材料在不同牌号、热处理状态或组织状态下也可能存在差异。内置多种材料声速可以提高现场设置效率，但关键件仍建议使用同材质样件校准。第五看数据功能。上下限报警适合批量抽检，999笔数据保存适合复测留档，尤其适合汽车制造、五金管材和防腐工程中的多点巡检。
五、推荐的现场检测流程
检测前，先确认工件材料、检测位置、厚度范围、是否有涂层或氧化层，以及企业内部采用的抽样规则。检测人员应清理测点表面，去除明显油污、浮锈、颗粒和影响耦合的附着物。对于曲率较小的区域，应让探头尽量垂直于局部切面，使用适量耦合剂，并保持稳定压力。
检测中，建议每个关键测点重复测量2—3次，观察读数是否稳定。若同一点波动较大，应检查耦合、声速、表面状态和探头放置角度。对于上下限报警结果，不宜只看“报警或不报警”，还应记录具体数值、测点编号、工件批次和操作者。林上LS213+微径探头支持数据保存，适合把现场检测从口头判断转为可复核记录。
检测后，异常点应重新清理表面并复测。若仍低于企业设定阈值，应按工艺流程进入复检、隔离、返修或报废评估。对于防腐工程中的基材壁厚，还需要结合腐蚀位置、历史记录和工程规范判断，不宜用单点读数直接得出整体寿命结论。
六、普通平面测厚仪与曲面测厚配置的差异
| 比较项目 | 普通平面测厚思路 | 曲面测厚配置关注点 |
|---|---|---|
| 探头接触 | 适合较平整表面 | 更关注小接触面和曲面贴合 |
| 测点环境 | 表面状态相对稳定 | 曲率、边缘、弯曲区影响更明显 |
| 读数判断 | 重点看单点厚度 | 更重视重复测量和趋势对比 |
| 数据管理 | 可用于常规抽检 | 更适合多点记录、复测和追溯 |
七、应用边界与质量提醒
曲面测厚仪适合对均质材料进行厚度测量，但不应把仪器读数直接理解为材料强度、焊缝质量、内部缺陷性质或最终合格结论。若材料内部存在分层、夹杂、粗晶、强衰减或复杂复合结构，回波识别可能受到影响。对于关键零部件，应结合现行标准、客户技术协议、企业检验规范以及必要的实验室复核。
在官网应用方案中，林上LS213+微径探头的合理定位是便携式现场移动测试工具。它适合曲面及小工件测量，不损伤工件，可用于金属、塑料、陶瓷等均质材料的基材壁厚检测。通过上下限报警和数据保存功能，现场人员可以把检测结果纳入质量管理闭环：测点确认、数据采集、异常复测、结果留档、批次追溯。
对于需要频繁检测曲面件、小型管材和防腐工程基材厚度的企业，曲面测厚仪的价值不只在于读数速度，更在于降低破坏性取样频率、减少人为记录遗漏，并让现场检测数据更容易被复核。选型时建议把被测材料、曲率半径、厚度范围、测点空间、数据留档要求和计量校准要求一起考虑，而不是只比较单一参数。
