大厚度超声波测厚仪在重工业厚壁工件无损检测中的应用方案

在石油化工、电力、冶金、船舶和重型机械现场，大厚度超声波测厚仪常用于厚壁管道、大型铸锻件、储罐罐体、船体钢板等大尺寸工件的无损壁厚检测。与切割取样或拆卸复验相比，现场超声测厚更适合用于单侧可接触工件的厚度复核、腐蚀减薄跟踪和质量留档。林上 LS211 大厚度超声波测厚仪的测量范围覆盖 0.8mm-600mm，适合需要兼顾薄壁区域、常规厚板和大厚度工件的检测任务。

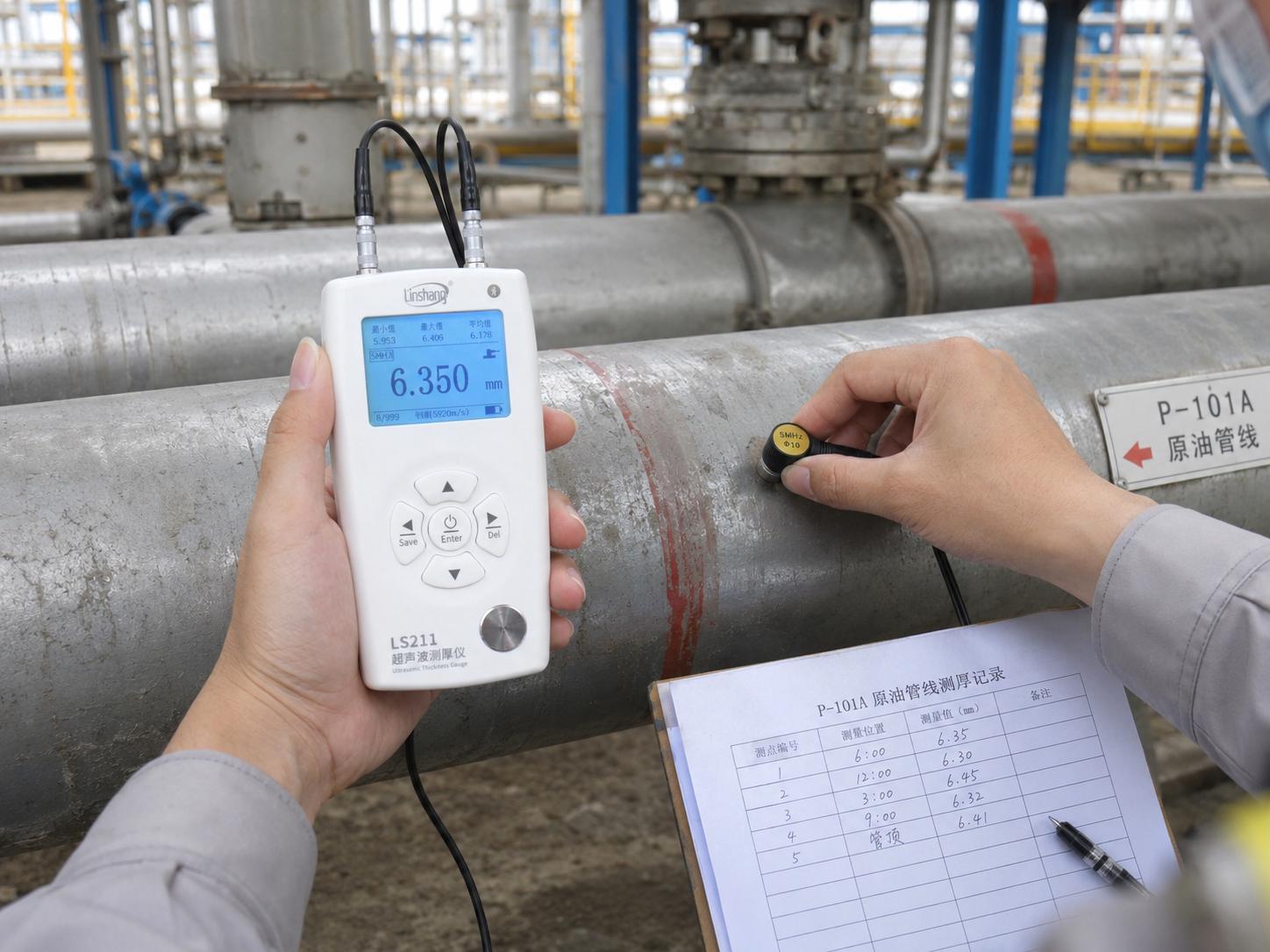

厚壁管道超声测厚现场

一、厚壁工件为什么需要建立无损壁厚检测流程

厚壁工件的风险并不只来自“厚度不够”，还来自局部减薄、加工余量不均、材料声速设置不准、检测点位缺失和数据无法追溯。以石油化工厚壁管道为例，直管段、弯头、三通、焊缝附近和介质冲刷区域的壁厚变化并不一致；储罐罐体则需要区分罐壁、罐底、加强圈附近和易积液部位；船体钢板在长期服役后，还要关注局部腐蚀、涂层影响和维修前后的厚度对比。

因此，厚壁工件测厚不应只停留在“拿仪器读一个数”。更合理的流程是：确认检测对象和材质，核对适用标准或企业检验规程，设置声速，选择探头与耦合剂，按测点编号检测，记录最大值、最小值、平均值和异常点，再根据复测结果进入质量报告或设备台账。

二、大厚度超声波测厚仪的核心检测对象

三、标准方法与现场仪器的关系

超声测厚可参考 GB/T 11344-2021《无损检测 超声测厚》、ISO 16809、ASTM E797/E797M 等标准体系。标准方法强调的是测量原理、检测条件、适用边界和结果表达，而仪器则承担现场执行、数据采集和记录管理的角色。现场使用林上 LS211 时，应把仪器读数放入检测流程中理解，不能把单次读数直接等同于整台设备合格或剩余寿命结论。

对于厚壁钢件、铸锻件和船体钢板，影响读数的因素包括材料声速、表面粗糙度、氧化皮、涂层、耦合剂、温度、背面形状、晶粒组织和探头贴合状态。若检测对象存在粗晶、夹层、背面不平或局部强腐蚀，应结合企业检验规范增加复测点，必要时配合超声探伤、射线检测、磁粉检测或第三方检测结论。

四、林上 LS211 的现场配置价值

林上 LS211 大厚度超声波测厚仪的量程为 0.8mm-600mm，分辨率可达 0.001mm，适合厚壁管道、大尺寸板材和大型铸锻件等场景的壁厚复核。仪器内置多种材料声速，检测人员可根据被测材料选择或校准声速，减少因材料差异造成的系统偏差。对于同一批工件或同一区域多点检测，智能统计测试数据可以帮助现场快速查看最大值、最小值、平均值和离散情况。

大存储空间可保存 999 笔数据，适合巡检点位多、复测频率高的重工业现场。QC 检测模式可用于质量控制场景下的批量检测，统计模式则适合在储罐、管线、钢板或铸锻件上进行多点测厚和数据汇总。需要注意的是，仪器数据仍应与测点图、工件编号、材料名称、操作者、校准状态和检测日期一起保存，才能形成可复核的质量记录。

五、厚壁工件测厚的建议流程

第一步，确认检测对象。记录工件名称、材质、规格、工艺状态和检测部位，例如“碳钢厚壁弯头外弧侧”“船体钢板维修区”“大型锻件加工前端面”。第二步，清理检测表面。油污、浮锈、氧化皮和严重粗糙面会影响耦合效果，必要时应进行局部打磨，但不能破坏工件质量要求。

第三步，设置声速并进行校验。不同材料声速不同，不能把碳钢声速直接用于铸铁、铝合金或不锈钢。第四步，布置测点。对于腐蚀区域可采用网格化测点，对于厚板和铸锻件可按边缘、中心、加工余量区和疑似异常区分区测量。第五步，记录并复测异常值。当相邻点差异明显、读数跳动或耦合不稳定时，应重新清理表面、补充耦合剂并更换角度复测。

六、选型建议

选择大厚度超声波测厚仪时，不建议只看“量程越大越好”。重工业用户更应关注测量范围是否覆盖实际工件、分辨率是否满足质量记录要求、材料声速库是否适合现场材料、数据存储是否便于追溯、统计功能是否能服务批量检测，以及仪器是否便于计量校准和日常点检。对于需要 0.8mm-600mm 大范围检测的厚壁工件场景，林上 LS211 更适合放在厚壁管道测厚、储罐壁厚检测、船体钢板测厚和大型铸锻件测厚方案中使用。

在质量管理中，超声波测厚仪的价值不是替代工程判断，而是把不可见的壁厚状态转化为可记录、可复测、可比较的数据。只有当测点布置、声速设置、计量校准、复测规则和数据留档都被纳入流程，厚壁工件无损壁厚检测才真正能够服务设备安全、加工控制和质量追溯。
