林上LS212船舶超声波测厚仪：船体钢板、压载舱与管路检测方案

船舶超声波测厚仪主要用于从构件一侧检测钢板或管路的剩余厚度。在船厂维修、船舶检验准备、码头维护和船舶运营管理中，船体钢板通常不能随意切开，也很难同时接触材料两面，因此，采用超声波脉冲回波法进行单面无损测厚，是船体腐蚀减薄检查中较常见的现场方法。林上LS212超声波测厚仪可用于船底板、舷侧板、甲板、压载舱、货舱、舱壁及船舶管路的厚度复核，但仪器读数应与原始结构图、历次测厚数据、船级社规范和维修工艺要求结合使用。

船舶测厚真正要解决的不是“测出一个数”

船体测厚的核心任务，是确认钢板在长期海水、盐雾、货物磨损、舱内积水和电化学腐蚀作用下是否发生减薄，并判断减薄区域的分布。现场人员不仅要关注某个位置的最低读数，还要比较同一板列、同一肋位和邻近构件的数据变化。一个孤立低值可能来自点蚀，也可能来自锈层、探头倾斜、耦合不足或测点偏移；只有经过表面处理、重复测量和周边加密后，数据才具备维修参考价值。

常见检测对象包括船底外板、舷侧外板、水线附近钢板、强力甲板、内底板、横向和纵向舱壁、压载舱内部构件、货舱肋骨、肋板、加强筋以及海水管和压载水管。不同位置的腐蚀原因并不相同：船底和水线区域长期接触海水，压载舱处于干湿交替和高盐湿润环境，货舱可能受到货物冲击与磨损，管路弯头则容易受到介质冲刷。因此，测点方案应围绕结构风险布置，而不是在方便操作的位置随机取点。

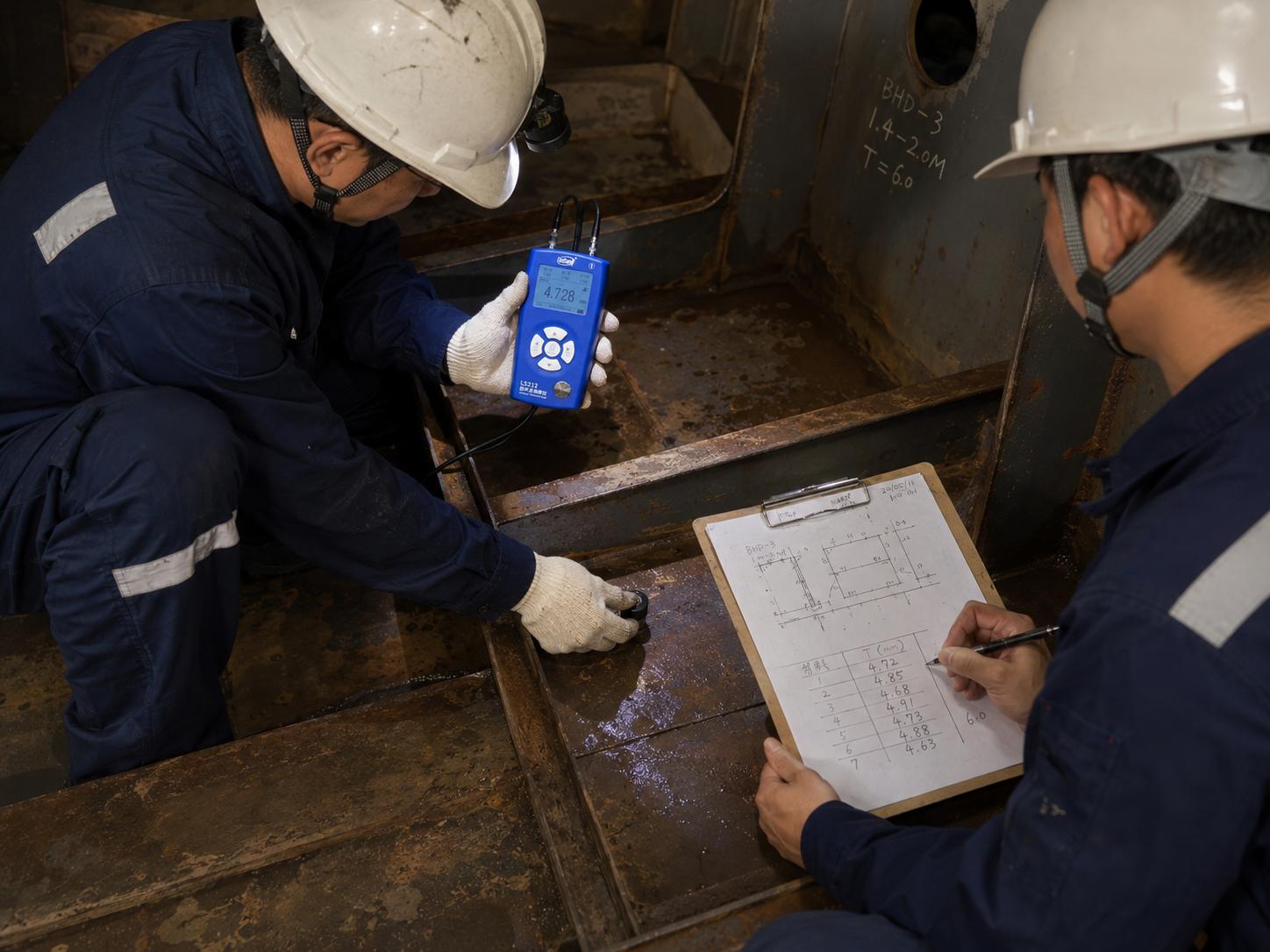

船体钢板超声波测厚现场

林上LS212超声波测厚仪的配置思路

林上LS212采用超声波脉冲反射原理，通过材料声速和超声脉冲往返传播时间计算厚度。根据官方产品资料，标准探头针对45号钢的标称测量范围为0.8—350mm；在0.8—10mm区间显示分辨率为0.001mm，10—100mm区间为0.01mm，100—350mm区间为0.1mm。显示分辨率反映仪器显示变化的细度，不等同于船体锈蚀表面的综合测量准确度，现场仍需考虑声速、曲率、粗糙度和耦合状态。

LS212可识别标准、微径、粗晶和高温探头。船舶日常钢板测厚通常以标准探头为主；船舶管路、加强筋边缘、小面积补板和曲面区域，则需要关注探头接触面的尺寸。探头越小并不意味着所有情况下读数越可靠，探头频率、材料组织、厚度范围和曲面半径必须一起考虑。

带防污漆的船体能否直接测量

LS212标准探头配置有穿透涂层测量模式，可用于减少表面漆层对基材厚度读数的影响。这项功能适合在涂层状态较均匀、附着较好且能够获得稳定回波的区域进行快速复核，但不应理解为任何防污漆、厚涂层和锈层都无需处理。船舶外板常存在多层旧漆、局部起泡、涂层剥离、盐分和海生物残留，这些因素可能造成声程变化或回波异常。

实际操作时，可先选择有代表性的区域进行对比：一个测点按穿透涂层模式测量，邻近位置局部清理至稳定基面后再次测量。如果两种状态差异较大，应检查涂层类型、声速设置、耦合情况和回波稳定性，并扩大验证范围。涉及正式船级检验时，应按认可测厚程序和验船师要求处理表面。

从测点布置到异常点复测

进坞前应根据船体结构图、历次测厚报告、维修记录和目视检查结果制定测厚计划。测点需要对应肋位、板列和具体构件，不能只记录“左舷”“甲板”等笼统位置。水线附近、排水不畅位置、涂层破损区、焊缝邻近区、碰撞修复区、管路弯头和三通应作为重点区域。

发现异常低值时，不应立即形成换板结论。建议先清除松散锈层和附着物，重新涂布耦合剂，在原点及周边多个位置重复测量，并改变探头放置方向。若相邻数据差异明显，应增加测点密度，区分孤立点蚀与成片减薄。必要时使用另一探头或另一台已确认状态的仪器复核。

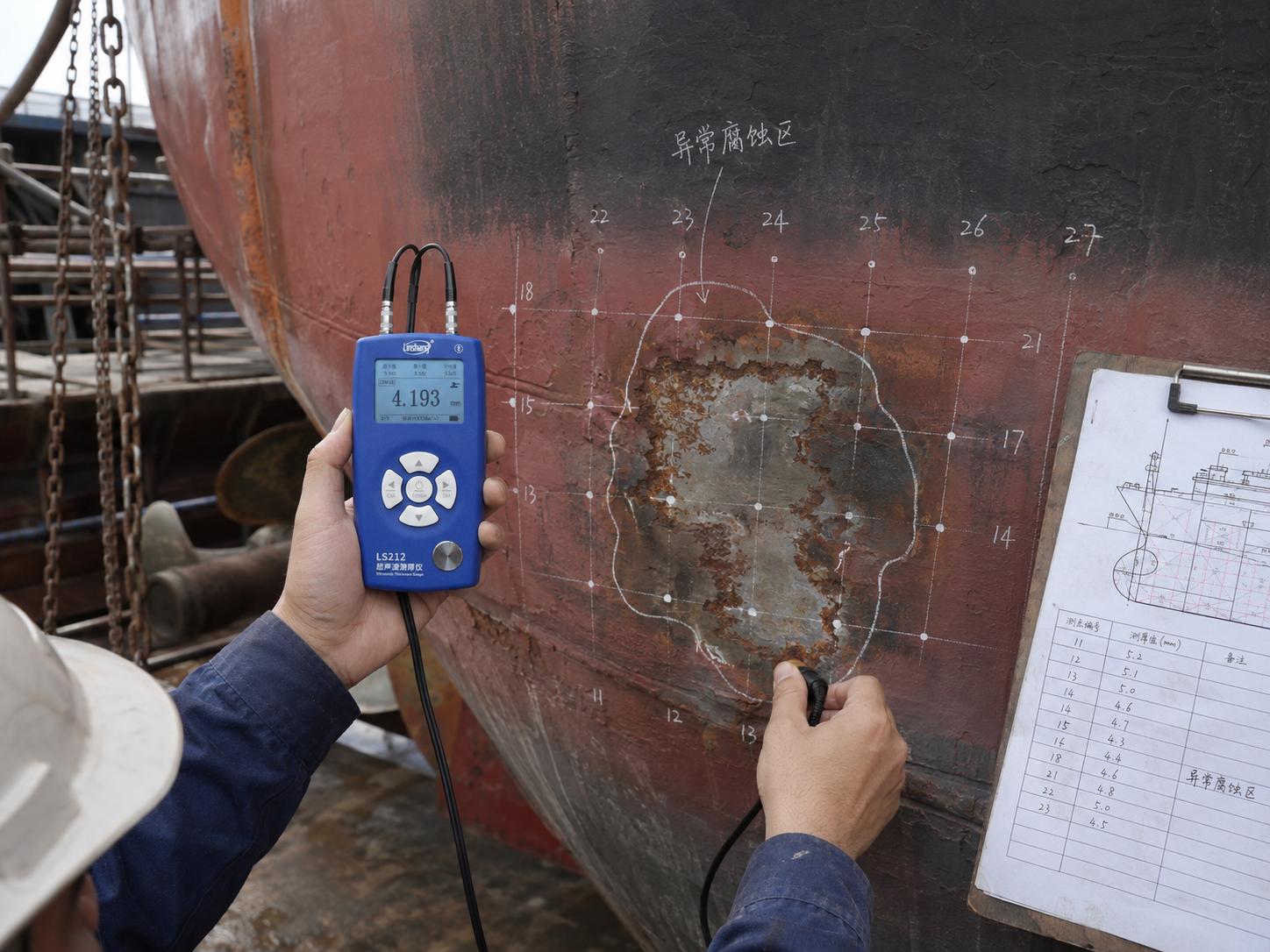

压载舱钢板腐蚀减薄检测

利用数据功能建立可追溯记录

林上LS212具有QC检测、统计测量、机内数据保存、蓝牙连接和PC数据导出功能。对于船厂内部初检，可在已明确企业控制值的前提下设置上下限，以便快速标记需要复测的位置；统计模式可查看一组数据的最大值、最小值和平均值。但QC提示只是一种内部筛查工具，不能代替船级社允许减薄计算和结构评估。

数据导出后，应补充船名、舱室、构件名称、肋位、板列、测点编号、探头类型、材料声速、表面状态和复测说明。维修换板后还应进行复测，确认新板或补板位置、邻近旧板以及焊接区域的记录完整。只有保证历次测点位置可对应，后续腐蚀趋势比较才有意义。

校准与现场校核不能省略

船舶超声波测厚仪投入现场前，应确认仪器处于有效计量或校准状态，并检查探头线、探头磨损、电池和耦合剂。开始测量、转换材料、改变探头或环境温度明显变化后，应使用适合量程的标准试块或已知厚度试件进行校核。林上LS212支持按已知厚度设置声速和手动输入声速，面对材质明确但声速与默认值存在差异的构件，可通过同材质参考件进行修正。

GB/T 11344、ISO 16809及相关计量规范可为超声测厚方法和设备管理提供参考。涉及入级检验、特别检验或法定检验时，还需执行相应船级社的测厚范围、人员、机构认可和报告要求。林上LS212超声波测厚仪更适合承担现场初检、维修范围确认、异常点复核、维修后复测和企业内部数据管理任务；正式结构结论仍应由具备相应职责的人员结合完整资料作出。
