林上LS213钢结构超声波测厚仪应用方案：工程验收复核与腐蚀减薄检测

钢结构超声波测厚仪主要用于钢梁、钢柱、钢板、节点板、连接板、底座板及大型钢结构构件的厚度复核。无论是新建钢结构工程验收，还是桥梁、厂房、码头、塔架和石化支架的在役维护，现场人员真正需要掌握的都不只是一个厚度读数，而是构件编号、测点布置、表面处理、声速校准、异常复测和数据留档组成的完整检测过程。

林上LS213超声波测厚仪采用脉冲反射原理，可从构件一侧完成钢材厚度测量，适合背面无法接触、构件体积较大或不便拆卸的现场。需要强调的是，便携式仪器读数应当服务于质量复核和风险筛查，工程验收、安全评估和维修决策仍需结合设计图纸、现行标准、抽样规则及专业技术人员的综合判断。

钢结构现场通常检测哪些构件

钢结构测厚不应只选择容易接触的平整区域。真实的腐蚀风险常集中在柱脚、节点夹缝、底座边缘、水平构件上表面、排水孔附近和防腐层破损处。检测方案应先分析水分、盐雾、化学介质、积尘和温差可能形成的腐蚀路径，再布置代表性测点。

钢材厚度与涂层厚度不能混为一谈

钢结构表面常有底漆、中间漆、面漆、防火涂层或镀锌层。磁性或涡流式涂层测厚仪主要测量覆层厚度，用于涂装质量控制；钢结构超声波测厚仪关注的是钢材基体厚度或腐蚀后的剩余厚度。两类仪器虽然都称为“测厚仪”，但检测对象、原理和结果用途不同。

林上LS213超声波测厚仪的标准探头带有穿透涂层测量模式，可用于部分带漆钢结构的基材厚度检测。不过，涂层是否适合直接测量，还要看涂层是否均匀、是否脱空、是否存在起泡、开裂、松动锈层及较厚的复合防护层。对于关键测点，建议选择少量位置进行局部清理，与穿透涂层结果对照，从而验证当前工况下的检测可靠性。

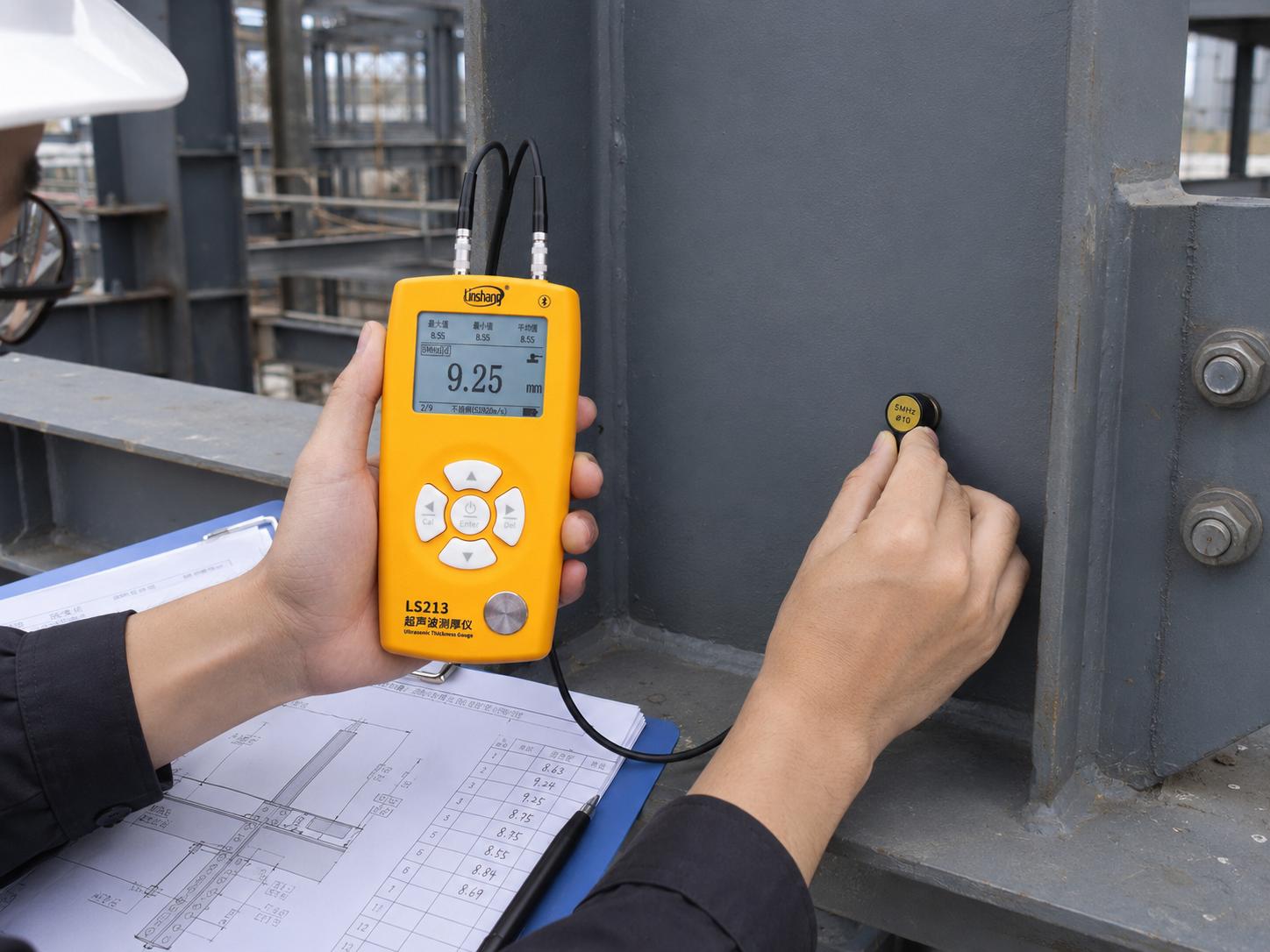

钢结构超声波测厚现场检测

钢结构超声波测厚可参考哪些标准方向

接触式超声测厚方法可参考GB/T 11344—2021《无损检测 超声测厚》。新建钢结构工程的施工质量验收可结合GB 50205—2020《钢结构工程施工质量验收标准》、项目设计文件和材料产品标准执行。既有钢结构现场检测可关注GB/T 50621—2010《钢结构现场检测技术标准》及建筑结构检测、鉴定和维护相关规范。

仪器的计量校准可参考JJF 1126—2004《超声波测厚仪校准规范》。桥梁、港口、电力塔架、风电塔筒和石化装置区还应执行相应行业的检测规程和专项方案。标准版本、适用条款和项目要求应以当前正式文本为准，不能用仪器说明书代替工程验收规范。

从测点计划到结果复核的现场流程

一、明确检测目的

来料验收关注名义厚度与实际厚度是否对应；安装验收关注构件是否与图纸和材料文件一致；在役检测关注剩余厚度、局部腐蚀分布及其随时间的变化。检测目的不同，抽样位置、测点数量和判定依据也不同。

二、建立构件及测点编号

大型项目应按照区域、轴线、构件类型和构件编号建立测点表。桥梁可按跨、梁段、节点划分，厂房可按轴线和柱号划分，塔架可按塔段和方位划分。没有清晰编号，即使保存了大量数据，也难以在下一次巡检时找到同一位置。

三、检查表面状态并选择探头

测量前应清除影响耦合的灰尘、油污、松散锈层和焊接飞溅。常规钢板、钢梁腹板和翼缘可使用标准探头；节点板边缘、小面积区域和曲面位置可评估微径探头；高温构件应选用相应高温探头，并控制探头接触时间。探头选择要看实际接触面积和工件状态，不能只看主机量程。

四、设置声速并进行核查

超声测厚结果由传播时间和材料声速共同计算。虽然结构钢之间的声速较为接近，但材质、组织、温度和加工状态仍可能带来差异。检测人员可用同材质已知厚度样件、标准块或构件可接触边缘进行校准核查。更换材料、探头或温度条件后，应重新确认。

五、多点测量并处理异常值

探头应稳定、垂直接触测点，耦合剂用量以能形成可靠声学接触为宜。每个关键测点可重复测量，读取稳定结果。若某一点明显低于周边位置，不应立即写入最终结论，应重新清理表面、调整探头方向，并在腐蚀坑周边增加测点。

林上LS213的配置如何对应钢结构现场

林上LS213超声波测厚仪可根据检测区域选配标准探头、微径探头、粗晶探头和高温探头。官方资料中，标准探头在45号钢条件下标称测量范围为0.8—350mm，适合常规钢板和结构钢构件；微径探头接触区域更小，适合节点、曲面和空间有限的位置；高温探头可用于高温工件的短时测量。具体可测范围会受到材料、表面、曲率和回波状态影响。

林上LS213支持QC检测和统计模式。QC上下限可作为企业内部快速筛查工具，但不应直接替代工程合格判定；统计模式可帮助检测人员观察一组测点的最大值、最小值和平均值。仪器可保存999笔数据，并通过蓝牙APP或PC软件整理记录，适合构件数量较多的钢结构巡检任务。

影响钢结构测厚数据的常见因素

让测厚数据真正进入钢结构质量管理

一次测量只能反映当次、当点的状态。对于桥梁、码头、厂房、风电塔筒和石化钢支架，更有价值的是建立固定测点和历史厚度趋势。记录中建议保留项目名称、构件编号、测点位置、设计或名义厚度、实测厚度、材料、探头、声速、表面状态、环境温度、检测人员和复测意见。

林上LS213超声波测厚仪适合用于来料复核、施工过程抽检、工程验收前内部检查、在役腐蚀筛查、维修前后对比及数据留档。对于接近项目控制值、与历史数据差异较大或表面腐蚀严重的位置，应安排复测和专业评估，必要时结合焊缝无损检测、材料检测、结构验算和维修方案综合判断。

钢结构超声波测厚的核心不是追求一次快速读数，而是让每个数值都能对应具体构件、具体位置和明确的检测条件。把校准、布点、复测和留档纳入日常流程，林上LS213才能更有效地服务于钢结构工程验收和全寿命维护。
