林上LS212小管径测厚仪选型与检测方案：从管径、壁厚到微径探头
小管径测厚仪的选型不能只看主机精度。锅炉管、换热器管、不锈钢工艺管、液压管和仪表管的共同特点，是管壁曲率较大、可接触区域窄，标准探头放上去后容易出现边缘悬空。即使屏幕已经显示厚度，读数也可能因为探头中心偏移、耦合层变化或底面回波不稳定而发生波动。因此，选择小管径测厚仪时，需要把管径、壁厚、材质、探头接触面积、表面状态和数据管理方式放在一起分析。
一、小管径管道测厚到底难在哪里
平板测厚时，探头工作面可以较完整地贴合被测表面；在小直径管道上，探头工作面与圆弧表面之间会形成空隙。管径越小，探头尺寸越大，完整贴合越困难。现场人员为了获得读数，容易增加手部压力或反复晃动探头，结果耦合剂厚度不断变化，显示值也随之跳动。
第二个问题是管壁状态。新制钢管的内外壁通常较规则，而运行多年的锅炉管、冷却管和船舶管路可能出现外壁锈蚀、内壁点蚀、局部冲刷或沉积物。超声波遇到粗糙、不规则的内壁时，反射信号可能发生散射，仪器未必总能接收到清晰、稳定的底面回波。此时不能只追求“显示一个数”，而应确认同一点重复测量是否稳定，并围绕低值位置增加测点。
二、选型前先确认六项被测条件
| 确认项目 | 需要记录的内容 | 对选型的影响 |
|---|---|---|
| 管道外径 | 最小外径、常见外径、弯头或变径段尺寸 | 决定探头工作面能否稳定贴合 |
| 名义壁厚 | 新管壁厚及预计剩余厚度 | 决定探头频率、测厚范围和校准点 |
| 管道材质 | 碳钢、不锈钢、合金钢、铜或铝等 | 不同材料声速和衰减特性不同 |
| 表面状态 | 机加工面、漆层、锈蚀、氧化皮或高温状态 | 影响耦合、回波质量和是否需要打磨 |
| 检测目的 | 来料验收、偏壁检查、腐蚀巡检或维修复测 | 决定测点密度和数据管理要求 |
| 判定依据 | 图纸、采购规范、设备台账或检验规程 | 决定上下限及异常点处理方式 |

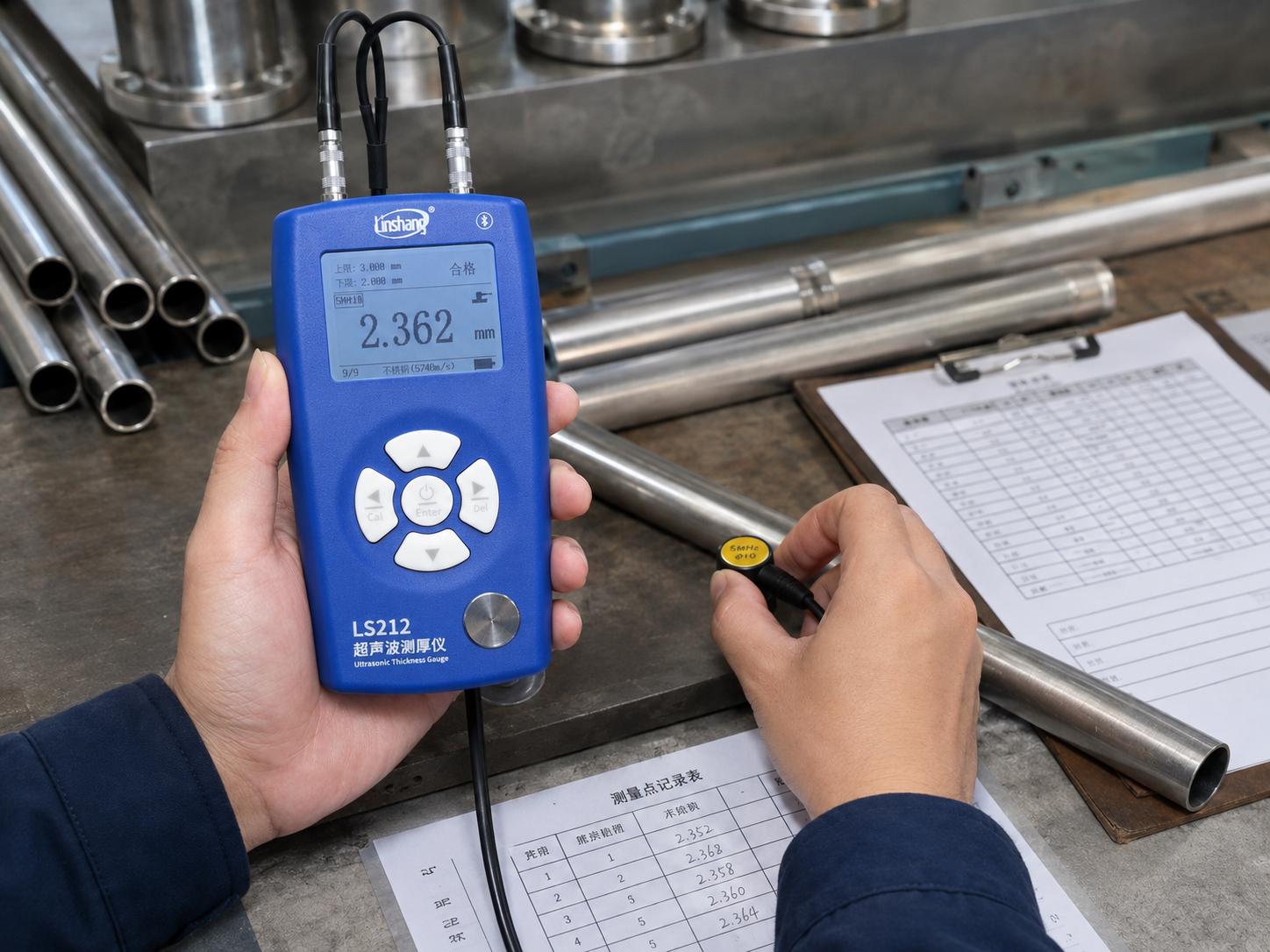

小管径管道超声波壁厚检测
三、林上LS212搭配微径探头的配置思路
林上LS212超声波测厚仪可以搭配标准探头、微径探头、粗晶探头和高温探头。对于小直径钢管、窄边工件和曲面位置，重点不是简单提高仪器分辨率，而是先缩小探头接触区域，使探头更容易在圆弧表面上形成稳定耦合。
根据林上公开产品资料，LS212所配微径探头为7 MHz PT-06，最小测量区域约为φ6 mm；在45#钢规定测试条件下，测量范围为0.75—80 mm，管材测量下限示例为φ20×2 mm。这里的“φ20×2 mm”应理解为特定材质、表面和校准条件下的产品测试结果，不代表所有外径20 mm、壁厚2 mm的管道都能直接获得相同表现。不锈钢、合金钢、铜管、粗糙腐蚀管及小于示例尺寸的管材，应先使用同材质已知厚度样件验证。
林上LS212主机能够识别不同探头，并根据探头类型调整工作界面。对于批量小管来料验收，可利用统计模式观察一组测点的最大值、最小值和平均值；对于企业已有明确厚度控制范围的工件，可在QC模式中设置内部控制上下限。不过，主机的合格提示只是依据用户输入的数值执行比较，不能代替图纸审核、标准判定或压力管道安全评价。
四、小管径测厚仪的现场操作流程
1. 建立测点编号
锅炉管和换热器管数量较多，应先确定排号、管号和轴向位置。对于液压管、仪表管和船舶小管路，可按照系统名称、管段编号、弯头前后和介质流向建立测点。没有位置编号的厚度数据，后续很难与历史记录比较。
2. 清理局部表面
清除浮锈、松动氧化皮、焊渣和粗大颗粒，必要时对测点进行小范围平整处理。打磨时不能为了获得漂亮读数而过度去除母材。表面处理范围只需满足探头稳定接触，并应记录打磨情况。
3. 校准声速和零点
优先使用同材质、声速已知且厚度可追溯的样块进行校准。仅从材料列表中选择“钢”或“不锈钢”并不一定适合所有牌号和热处理状态。对于薄壁小管，较小的声速偏差也可能对结果产生明显影响。
4. 调整探头方向
双晶探头在曲面上使用时，探头分割面方向会影响声束与管道轴线的关系。现场应按照仪器说明要求放置，并在同一点采用规定方向重复测量。若换一个方向后读数差异明显，需要检查偏壁、表面曲率、局部腐蚀及探头贴合状态。
5. 异常低值加密复测
发现明显低于相邻位置的数据时，不应立即把该值写成最终最小壁厚。先移开探头、重新涂耦合剂，再在原点及周围小范围复测。若低值可重复出现，应在轴向和周向增加测点，确定减薄区域是单点、条带还是较大面积。
五、不同管道场景如何布置测点
| 应用对象 | 优先关注位置 | 检测说明 |
|---|---|---|
| 锅炉受热面管 | 迎火面、吹灰器附近、弯曲段、历史减薄区 | 结合停炉检修方案和历史测厚图布点 |
| 换热器管 | 入口端、折流板附近、介质冲刷区 | 外部可达位置有限时需结合其他检测手段 |
| 不锈钢工艺管 | 焊口邻近区、低点、积液区、清洗频繁位置 | 确认材质声速和表面加工状态 |
| 液压及冷却管 | 卡套附近、弯曲段、振动支撑点、腐蚀点 | 注意局部加工变薄与运行磨损 |
| 船舶小管路 | 舱底低点、海水介质管、支架接触区 | 结合涂层破损和海水腐蚀情况复测 |
六、检测数据怎样进入质量管理
林上LS212可保存多组测量数据，并可结合软件端进行整理。对企业而言，更重要的是建立统一字段，包括设备编号、管段编号、测点位置、材质、名义壁厚、实测值、复测值、仪器编号、探头型号、校准状态、检测人员和日期。若只导出一列厚度数据而没有位置和工况信息，数据仍然无法形成有效追溯。
在腐蚀趋势管理中，应尽量使用相同测点、相近表面处理方式和一致的仪器设置进行周期复测。历史数据出现差异时，需要先排除测点偏移、声速设置变化、探头更换和表面状态差异，再分析真实减薄趋势。涉及腐蚀速率、剩余寿命或继续使用结论时，还需要结合设计资料、压力温度、材料性能和现行检验规程，由专业人员进行评价。
七、选型时不要只问“能不能测”
小管径测厚仪选型更有价值的问题是：在实际管径、壁厚、材质和表面状态下，能否重复获得稳定结果；低值点能否通过复测确认；数据能否对应到具体管段；仪器和探头是否处于有效计量管理状态。林上LS212搭配微径探头可作为小直径金属管来料检查、生产抽检、设备巡检和维修复查的配置方案，但正式质量判定仍需结合现行标准、图纸要求、抽样方案和企业检验文件。
