林上LS213锅炉超声波测厚应用方案：从受热面管检测到检修数据管理

锅炉超声波测厚并不是在停炉后随意选择几根管子读出厚度，而是围绕水冷壁管、省煤器管、过热器管、再热器管、锅筒、集箱和蒸汽管道建立的一套检测与复测流程。检测人员需要回答三个问题：当前最薄位置在哪里，减薄是否仍在发展，以及这些数据能否与设计资料、上次检修记录和本次处置方案对应起来。林上LS213超声波测厚仪可作为现场壁厚采集配置，用于锅炉检修、企业内部巡检和重点部位复核，但换管、强度及继续使用判断仍需结合现行规范和专业评估。

锅炉超声波测厚主要检测哪些部件

锅炉受热面管的工作环境并不相同。水冷壁管靠近炉膛，可能受到高温腐蚀、结渣、局部磨损和燃烧偏斜影响；省煤器处于烟气流动区域，飞灰冲刷常具有明显方向性；过热器和再热器长期承受较高温度，除了腐蚀减薄，还需要留意超温、胀粗、氧化和材料状态变化；锅筒、集箱及大口径蒸汽管道则应重点关注接管区、弯头、三通、焊缝邻近位置和疏水低点。

测厚点不能只按平均距离均匀布置

均匀布点能够形成基础覆盖，但难以自动覆盖局部冲刷带、窄沟腐蚀和点蚀坑。更实用的做法是把测点分为固定基准点、风险点和异常加密点。固定基准点用于不同检修周期的趋势比较；风险点根据烟气方向、介质流动、弯头几何形状、积水位置及历史缺陷确定；异常加密点则围绕低值向上下、左右或周向扩展，直到减薄区域的范围基本清楚。

对于小管径锅炉管，同一个横截面可以按照迎火侧、背火侧或规定的周向角度记录。只写“某根管厚度3毫米”是不完整的，因为下次检修人员无法确认测量的是哪个方向。规范的测点记录至少应包含锅炉编号、部件名称、管排与管号、标高、周向位置、表面状态、探头类型、声速设置、实测值和复测值。

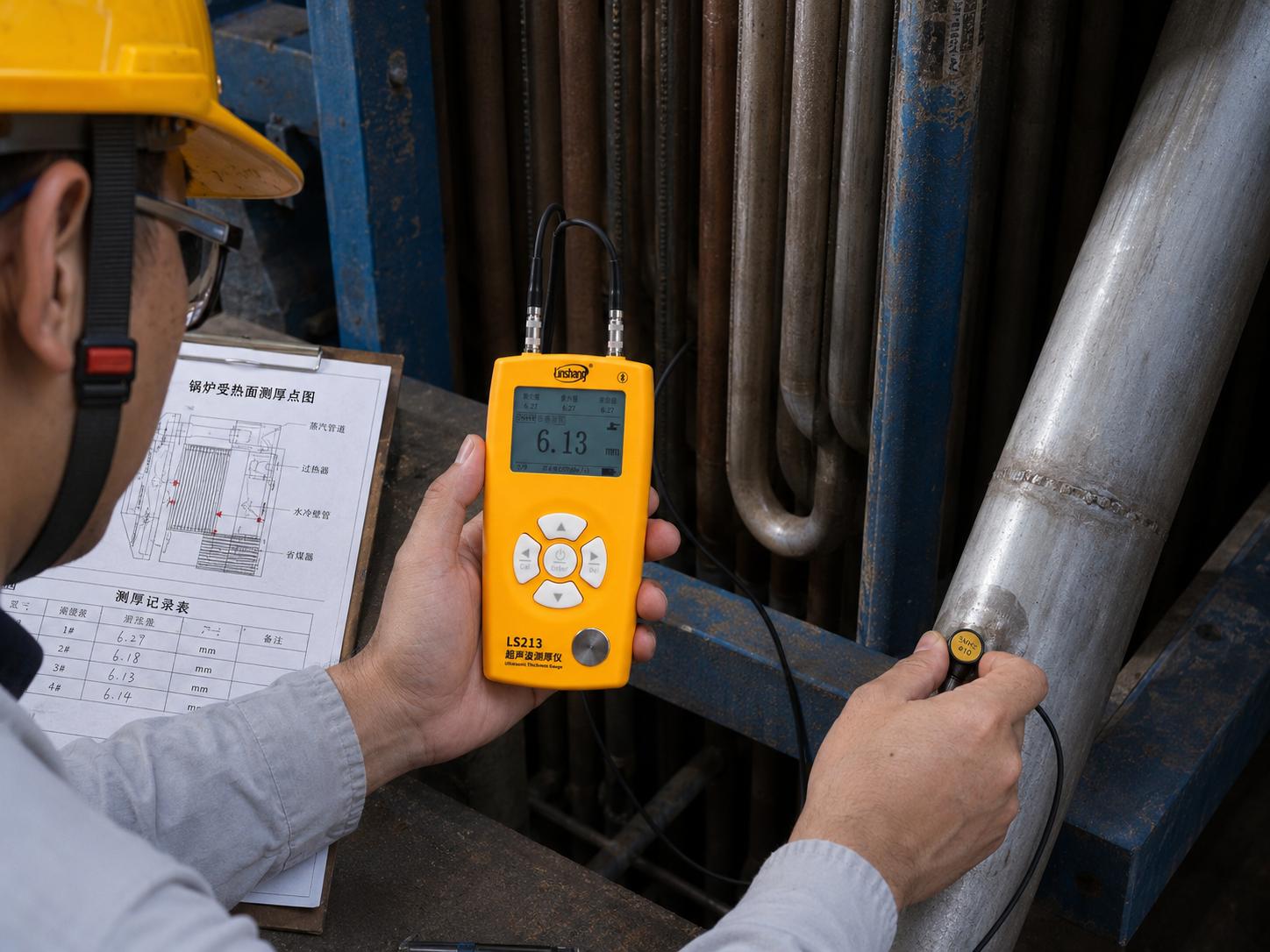

锅炉受热面管超声波测厚现场

针对锅炉现场选择合适探头

林上LS213可配置标准探头、微径探头、粗晶探头和高温探头。锅炉水冷壁管、省煤器管等常见小管径对象，更需要关注探头接触面是否能稳定贴合曲面，而不是只看主机最大量程。微径探头的测量区域较小，适合接触位置有限或曲率较大的管件；标准探头适合表面相对平整、接触区域较充足的常规钢制部件；高温探头用于热态接触场景；粗晶探头主要针对声衰减较明显或晶粒较粗的材料。

林上官方资料给出的LS213标准探头标称频率为5MHz，微径探头为7MHz，高温探头为5MHz。频率较高的微径探头有利于较小区域的接触，但实际能否获得稳定读数，还取决于管径、壁厚、腐蚀粗糙度和底面回波。对于锅炉管，现场应先在已知厚度或相近曲率试块上验证，再决定大批量测量所用的探头和声速设置。

表面氧化皮、锈蚀和结垢为什么会影响结果

超声测厚依赖探头发出的声波进入材料并返回可识别的底面回波。松散氧化皮、浮锈、灰尘和粗糙腐蚀层会造成探头晃动、耦合不均和回波衰减，常见表现是读数跳动、数值忽高忽低或无法显示。因此，锅炉测厚前通常需要清除松散附着物，对测点进行局部打磨，使探头具有稳定接触面。

需要区分外表面涂层与锅炉运行形成的氧化层。LS213标准探头具有穿透涂层测量模式，可用于特定涂层条件下减少表面涂层对基材厚度读数的影响，但这不等于可以自动排除所有氧化皮、粗糙腐蚀层和内壁氧化层。遇到多重回波、异常低值或与历史数据不符时，应改变方向复测、清理表面、校核声速，并结合其他检测方法判断。

高温测厚需要同时考虑探头和测量方法

林上LS213高温探头的标称接触温度可覆盖较高温度工件，但高温探头并不意味着可以忽略温度影响。材料声速会随温度变化，普通耦合剂在高温表面可能快速失效，探头持续接触还会造成自身升温。现场作业应采用适配温度的耦合材料，控制单次接触时间，在相近材料和温度条件下进行验证，并遵守锅炉现场的隔热、防烫和高处作业要求。

若检修条件允许，停炉降温后的测量通常更便于获得稳定、可重复的数据。热态测厚更适合明确的在线复核任务，不宜把不同温度条件下的读数未经修正直接放在同一趋势图中比较。

从单个读数转化为可追溯数据

LS213可保存测量数据，并支持统计、蓝牙和PC数据传输。林上在锅炉超声波测厚应用中，更建议把这些功能用于“原始值保存—异常值复测—测点图关联—历史数据比较”的流程，而不是只保留平均值。统计模式中的最大值、最小值和平均值可帮助现场查看一组数据的离散程度，但局部腐蚀评估应优先保留每个实际测点，尤其是最小值及其准确位置。

QC上下限功能可以用于企业内部快速提示，但上下限必须由设计文件、检验方案或经过批准的企业要求设定。仪器显示超限，只代表该测点触发了预设条件；是否打磨复测、扩大扫查、进行强度校核或安排换管，需要由质量和设备管理流程决定。

建议采用的锅炉测厚工作流程

作业前，整理锅炉图纸、材料牌号、名义壁厚、历次报告、换管记录和运行异常信息；确定固定测点和重点区域；核查林上LS213及配套探头的计量状态、电量和外观；选择与材料、曲率和厚度相适应的试块进行验证。

作业中，清理测点，涂布耦合剂，让探头稳定贴合，待读数稳定后记录。发现低值时，不应立刻写入最终结论，应重新打磨、调整探头方向并至少进行多次复测，再围绕低值位置加密扫查。若回波始终异常，还要考虑严重粗糙、内壁结垢、夹层、材料组织或几何结构的影响。

作业后，将原始数据、复测数据、测点图、表面照片、仪器与探头信息统一归档。对同一位置的历史数据进行比较时，应确认测点是否一致、温度是否接近、表面是否重新打磨、声速及探头是否改变。只有具备可比性的连续数据，才适合用于腐蚀变化分析。

壁厚数据不能脱离锅炉安全评价单独使用

锅炉超声波测厚能够发现承压部件的剩余厚度变化，却不能单独识别裂纹、材质错用、组织劣化、焊缝内部缺陷或支吊架异常。对于过热器、再热器、高温蒸汽管道和长期运行部件，应根据现场情况把测厚与宏观检查、硬度、金相、焊缝检测、胀粗测量和强度校核结合起来。

林上LS213超声波测厚仪更适合承担便携式壁厚数据采集和现场复核任务。建立清晰的测点规则、复测制度和数据追溯链，往往比单纯追求更多测量数量更有价值。最终的检修和处置结论，应以现行规范、设计资料、检验方案及专业人员评估为依据。
