林上LS215铝型材超声波测厚仪应用方案：从壁厚检测到质量留档

铝型材超声波测厚仪主要解决一个现场难题：当型材已经形成封闭腔体、安装在工程结构中，或者不允许切割取样时，质检人员怎样从一侧复核铝型材本体厚度。门窗幕墙、工业框架、光伏支架、散热器、轨道交通和汽车轻量化零件使用的铝型材结构差异很大，检测时不能只选择一个平整位置读取数值，更需要结合截面结构、材质状态、声速、探头接触面积和测点分布进行判断。

林上LS215超声波测厚仪采用脉冲反射原理，通过测量超声波在材料内部往返传播的时间，并结合设定声速计算厚度。对于能够稳定传播超声波、测量面与背面关系明确的铝合金工件，这种方法可用于来料抽检、生产巡检、成品复核、加工余量检查和工程现场无损复测。但超声读数不是脱离工况存在的数字，声速设置、耦合状态、表面曲率和背面形状都会影响结果。

不同铝型材需要检测的部位并不相同

在门窗和幕墙验收中，检测人员通常先根据型材截面图确认主受力部位，再判断哪些位置可以使用卡尺或千分尺直接测量，哪些封闭位置需要无损复核。一般工业型材则更关注来料尺寸与图纸是否一致，以及机加工后是否仍保留足够厚度。散热器和薄壁管材还应关注探头接触面能否稳定覆盖测点，不能为了得到读数而把探头压在斜面、圆角或狭窄筋位上。

铝型材超声波测厚前为什么要校准声速

超声波测厚的计算关系可以概括为“厚度等于声速与传播时间乘积的一半”。仪器测到的是传播时间，最终厚度取决于所使用的材料声速。不同铝合金牌号、挤压和热处理状态、温度及组织状态可能造成声速差异。如果直接调用一个通用铝材声速，读数看起来稳定，也不代表与实际厚度完全一致。

更稳妥的做法是准备与被测批次材质、状态和表面工艺接近的已知厚度样件。先用经过校准的机械量具或其他适用方法确定样件厚度，再在相同区域进行反测声速或厚度校正。若一批型材包含不同牌号、不同热处理状态或明显不同的截面结构，应分别建立声速记录，不能把上一批次参数直接沿用。

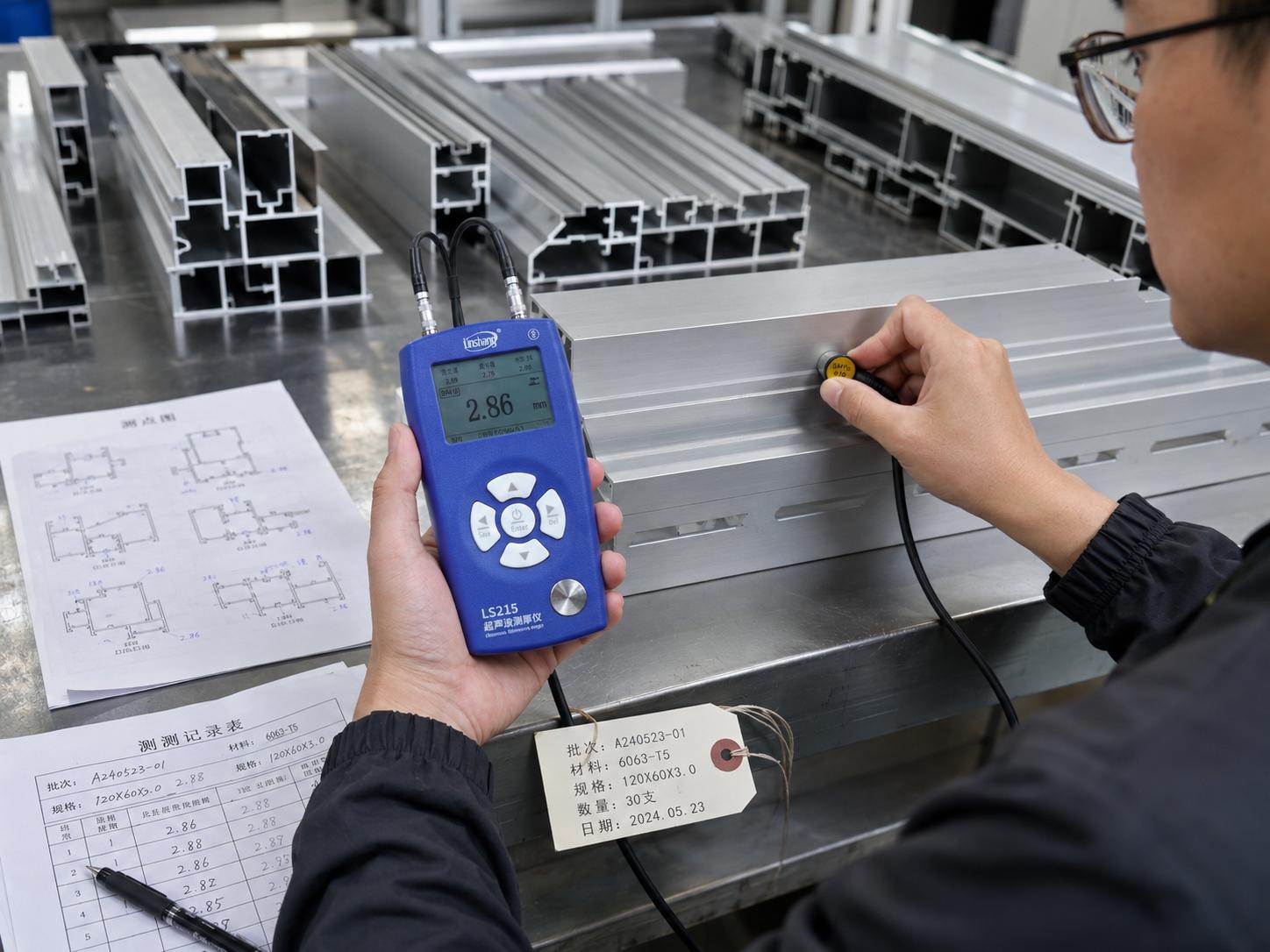

铝型材壁厚无损检测

林上LS215如何匹配铝型材检测场景

林上LS215可配置标准探头、微径探头、粗晶探头和高温探头。对于铝型材常见的常温平面区域，可先评估标准探头；窄边、小零件、曲面或普通探头无法稳定放置的位置，可进一步验证微径探头的适应情况。选探头时需要同时考虑接触区域、预估厚度、表面曲率和背面结构，而不是只比较探头频率。

根据产品公开资料，LS215标准探头参数中的测量范围和管材下限以45#钢条件标注。因此，在铝型材尤其是薄壁铝型材上使用时，应先进行样件验证。对于小于普通探头有效接触区域的窄筋、尖角、圆角、粗糙锯切面或背面倾斜位置，即使屏幕出现数字，也要通过移动探头、重复耦合和已知厚度样件确认读数是否可信。

林上LS215支持材料声速选择和自定义声速存储，可将不同铝合金样件的声速设置分别保存。仪器还具有数据存储、统计和QC判断功能，适合将企业图纸或内控文件中的上下限录入现场检测流程。这里的QC结果只表示读数与预设限值的比较，不等于仪器自动完成了标准适用性、抽样有效性或工程合格判定。

铝型材现场测厚的规范步骤

一、确认型材和检验依据

记录型材代号、供应批次、合金牌号、材料状态、表面处理、截面图号和使用项目。门窗幕墙型材可核对GB/T 5237系列及工程设计要求；一般工业型材可核对GB/T 6892、图纸和采购合同。真正执行的厚度限值，应来自现行标准适用条款、设计文件或经批准的企业检验规范。

二、制作测点图

在截面图或工件照片上标出测点编号。封闭腔体不能只测最容易接触的一面，主受力壁、连接孔附近、弯曲外侧、机加工后剩余壁厚以及历史异常区域应单独设置测点。管材可沿圆周设置多个方向，并在长度方向选择起点、中部和末端抽查。

三、清洁并检查表面

去除松散污物、金属屑和影响探头贴合的颗粒。阳极氧化、喷涂或电泳表面是否需要特殊模式，应通过样件确认。不能为了测量随意破坏成品表面；若涂层、粗糙度或曲率导致回波异常，应调整位置或改用其他方法复核。

四、校准并核查仪器

使用参考试块检查仪器状态，再用同材质已知厚度样件校正声速。检测中途更换探头、环境温度明显变化或读数出现系统性偏移时，应重新核查。检测结束后再次测量参考样，确认仪器在整个检测期间没有出现明显漂移。

五、稳定耦合并重复读数

在测点涂布适量耦合剂，将探头平稳、垂直接触表面。读数稳定后记录，不以瞬间跳出的最小数字作为结果。每个关键测点可重新提起探头、补充耦合剂并再次测量；若两次结果差异明显，应检查曲率、探头方向、声速和背面形状。

六、复测与留档

异常点应扩大周边测量范围，必要时换探头、换方向或使用机械量具、截面测量等方法确认。林上LS215可通过主机、APP或PC方式辅助保存和整理检测数据，但质量记录还应包括批次、测点、声速、探头、操作者、日期、复测结果和处理意见。

影响铝型材读数的常见因素

薄壁结构容易受到探头近表面信号和回波分辨能力影响；曲面会改变探头与工件的接触状态；背面倾斜、沟槽或加强筋交界处可能造成反射路径复杂；耦合剂过少会导致信号中断，过多且探头晃动也可能造成不稳定；错误声速则可能让整批数据出现方向一致的偏差。

另一个容易忽略的问题是测点代表性。挤压型材在不同位置可能存在合理的结构厚度变化，局部机加工、弯曲和焊接也会改变检测条件。质量人员应把超声测厚结果放回截面图、工艺路线和批次记录中分析，而不是只比较一个孤立数值。

从测量结果到质量判断

铝型材超声波测厚仪适合作为现场无损复核工具，尤其适合封闭腔体、单面可达构件和不允许切割的成品。林上LS215的多探头、声速设置和数据管理功能，可用于构建来料抽检、过程巡检和成品复核流程。对于合同验收、工程争议或第三方报告，仍应确认标准是否接受所用方法，并结合抽样规则、计量状态和必要的其他尺寸测量方法作出结论。
