小型硬度计怎么选：常规工件、轻薄部件与齿轮窄槽的选型方法

小型硬度计用于机械制造、金属加工和设备检修时，选型不能只看仪器能显示哪些硬度单位。真正决定现场测量是否顺利的，是工件质量、厚度、表面曲率、测量空间以及冲击装置能否稳定接触测点。普通轴类零件、薄壁冲压件和齿轮齿根虽然都是金属工件，对冲击装置的要求却明显不同。

里氏硬度检测属于动态冲击方法。冲击体以一定速度撞击工件表面，仪器根据冲击和回弹状态计算里氏硬度。工件如果足够厚重、刚性较好，冲击能量主要反映材料表面状态；工件若太轻、太薄或支撑不稳，冲击过程会伴随振动和弹性位移，测得的数据就可能出现偏移。因此，小型硬度计的选型应从被测工件入手，而不是先比较外形或显示功能。

先把工件分成三类

常规工件优先考虑D型冲击装置

对于具有一定质量和厚度的钢件、铸件、锻件及机加工部件，D型冲击装置通常是较通用的配置。林上LS252D采用一体式结构，适合设备检修、来料抽检和热处理后巡检。现场人员可以在轴端、法兰平面、模具型腔附近或较大的机械零件上布置多个测点，观察同一工件不同区域或同一批次不同工件之间的硬度变化。

这类检测仍需控制表面条件。氧化皮、厚油污、明显刀纹和局部脱碳层都可能使数据离散。检测前应清洁测点，必要时进行适度打磨，但不能因过度打磨改变表面硬化层。曲面工件还要确认支承环与曲率是否匹配，避免仪器倾斜或冲击方向偏离局部表面法线。

轻薄件要同时考虑冲击能量和支撑刚性

薄钢片、小型热处理件、尺寸较小的紧固件以及较浅表面硬化层，不宜简单沿用常规工件的测量思路。林上LS252C采用C型冲击装置，冲击能量较小，更适合质量较小、厚度较薄的部件和表面硬化层。若工件自身质量或厚度不足，应先将工件牢固耦合在质量较大的平整铁块上，再进行检测。

耦合时可在工件与支撑块之间涂少量黄油，使两个接触面充分贴合，再通过稳定按压排出明显间隙。黄油的作用是改善接触，不是形成厚软垫层。测量过程中工件不能滑动、翘起或产生敲击声；若每次冲击后工件位置发生变化，即使仪器能够显示数字，数据也缺乏稳定的比较基础。

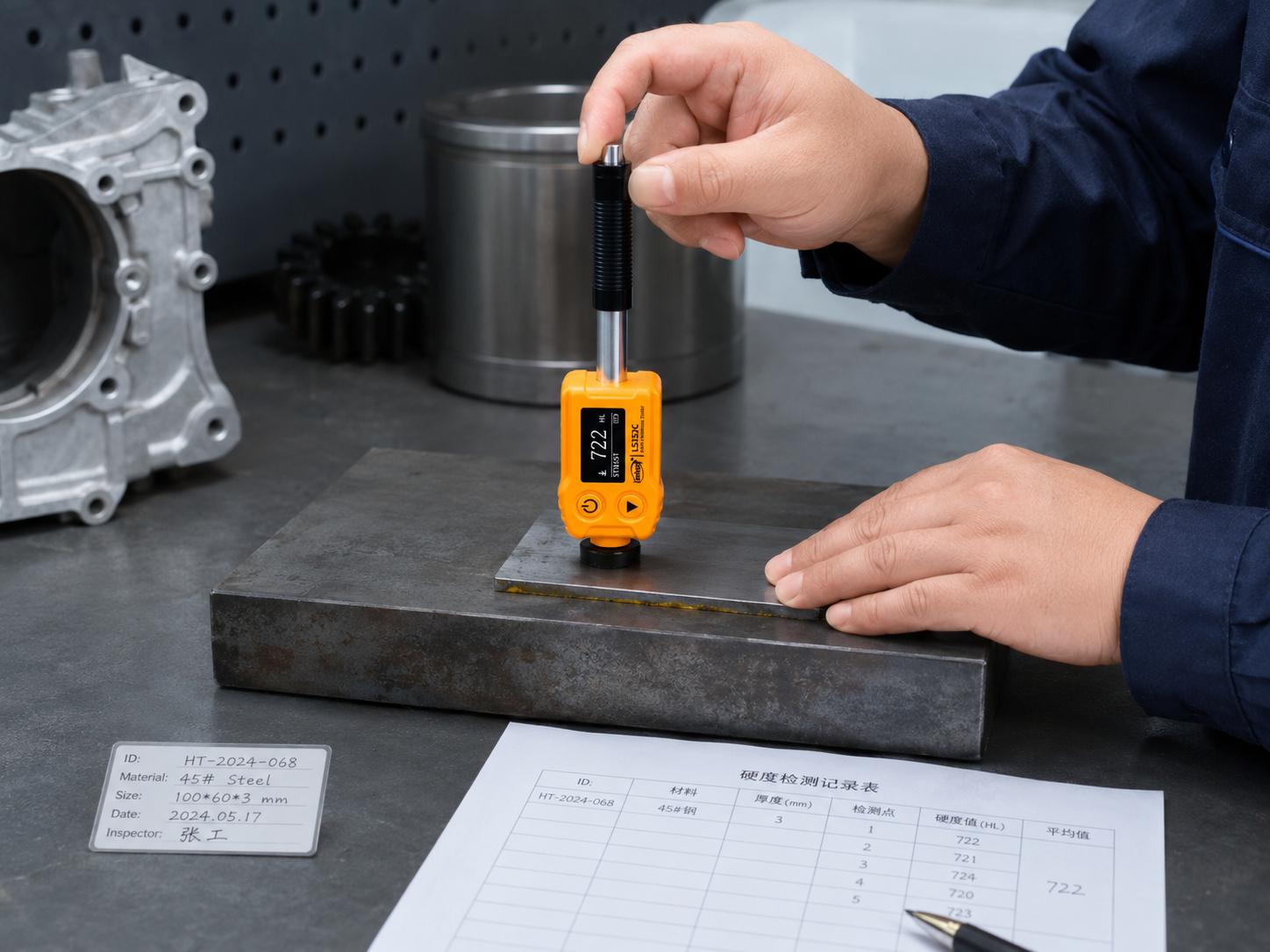

轻薄金属部件硬度检测

齿轮齿根和窄槽要先确认探头能否到达

齿轮硬度检查经常遇到一个问题：外圆或端面容易测量，但真正需要关注的齿根、窄齿面或凹槽位置没有足够空间放置普通冲击装置。林上LS252DL采用DL型细长冲击装置，适合在齿轮、窄槽和局部凹入位置进行检测。选用这类仪器时，不能只看探头能否伸进去，还要确认冲击杆能够保持垂直、支承环能够稳定贴合，并为加载和释放动作留下空间。

齿轮检测应提前画出测点位置，区分齿顶、齿面、齿根和端面。不同位置的几何结构、磨削状态和热处理深度可能不同，数据不能混在一起计算一个平均值。对于渗碳、感应淬火等具有硬度梯度的部件，现场里氏结果可用于发现明显异常，但不能直接替代硬化层深度、显微硬度梯度或金相分析。

多种硬度制式转换不等于方法完全相同

林上LS252D、LS252C和LS252DL均可根据相应材料设置显示里氏值，并换算为部分洛氏、布氏、维氏或肖氏硬度值。自动换算减少了现场人工查表的步骤，但换算结果仍与材料类别、冲击装置和适用范围有关。记录数据时，建议保留原始里氏值、冲击装置类型和换算值，不能只抄写一个HRC或HB数字。

若图纸、工艺卡或验收文件明确规定使用洛氏、布氏或维氏标准方法，现场小型硬度计更适合作为筛查和过程复核工具。发现临界值或明显离散后，应按规定方法制作或选取试样进行复验。不同方法形成压痕和评价硬度的原理不同，不能脱离材料和试验条件进行简单的一一对应。

选型后还要建立统一检测流程

仪器到位后，应确定材料选项、冲击方向、表面处理方式、单件测点数和复测规则。每次检测记录工件编号、材料牌号、热处理批次、测点位置、原始值、换算值、仪器编号和操作人员。出现异常值时，先检查测点表面、工件支撑、探头定位和仪器状态，再决定是否换点复测。

小型硬度计选型的核心，是让冲击装置与工件结构相匹配：常规金属件可考虑LS252D，小质量或薄壁部件可考虑LS252C，齿轮齿根及狭窄凹槽可考虑LS252DL。选对型号能够减少现场定位和支撑问题，但最终结果仍应结合现行标准、仪器计量状态、抽样方案和企业检验要求判断。
