薄壁件测厚怎么选：从探头、声速到数据留档的完整判断

薄壁件测厚看起来只是读取一个厚度数字，实际却同时受到材料、结构、表面、探头和质量判定规则影响。航空航天壳体、汽车冲压件、精密金属薄板、电子五金外壳和塑料制品都可能被归入薄壁件，但这些工件的声学特性、曲率、测量区域和允许公差并不相同。选型时不能只比较量程或屏幕显示位数，而要先明确最薄位置、材料牌号、测点尺寸、表面状态和数据用途。

先判断被测薄壁件属于哪种结构

平整薄板是相对容易处理的对象，探头接触较稳定，测点也容易布置。薄壁管则需要关注外径、壁厚和曲率，探头直径过大时可能无法充分贴合管壁。冲压件通常存在拉深区、圆角区、翻边区和法兰区，不同区域的减薄规律不同，单点读数不能代表整件产品。机加工薄壁件可能因装夹变形、刀纹或局部台阶影响探头接触。塑料壳体还可能受配方、纤维增强、结晶状态和温度影响声速。

在确定结构后，还应区分检测是用于来料抽检、过程巡检、成品放行前复核，还是返修件和异常批次调查。过程巡检更关注同一批次的变化趋势，成品判定则需要严格对应图纸公差、测点位置和检验规程。两种用途对数据完整性和复测要求并不相同。

薄壁件常见测厚方法如何选择

对于只能接触一侧、不能切开或不希望破坏的薄壁件，超声波脉冲反射法通常具有较好的现场适用性。仪器根据声波往返时间和材料声速计算厚度，因此声速设置是否正确，直接影响最终结果。即使仪器显示到0.001mm，如果声速与实际材料不匹配，仍可能出现明显系统偏差。

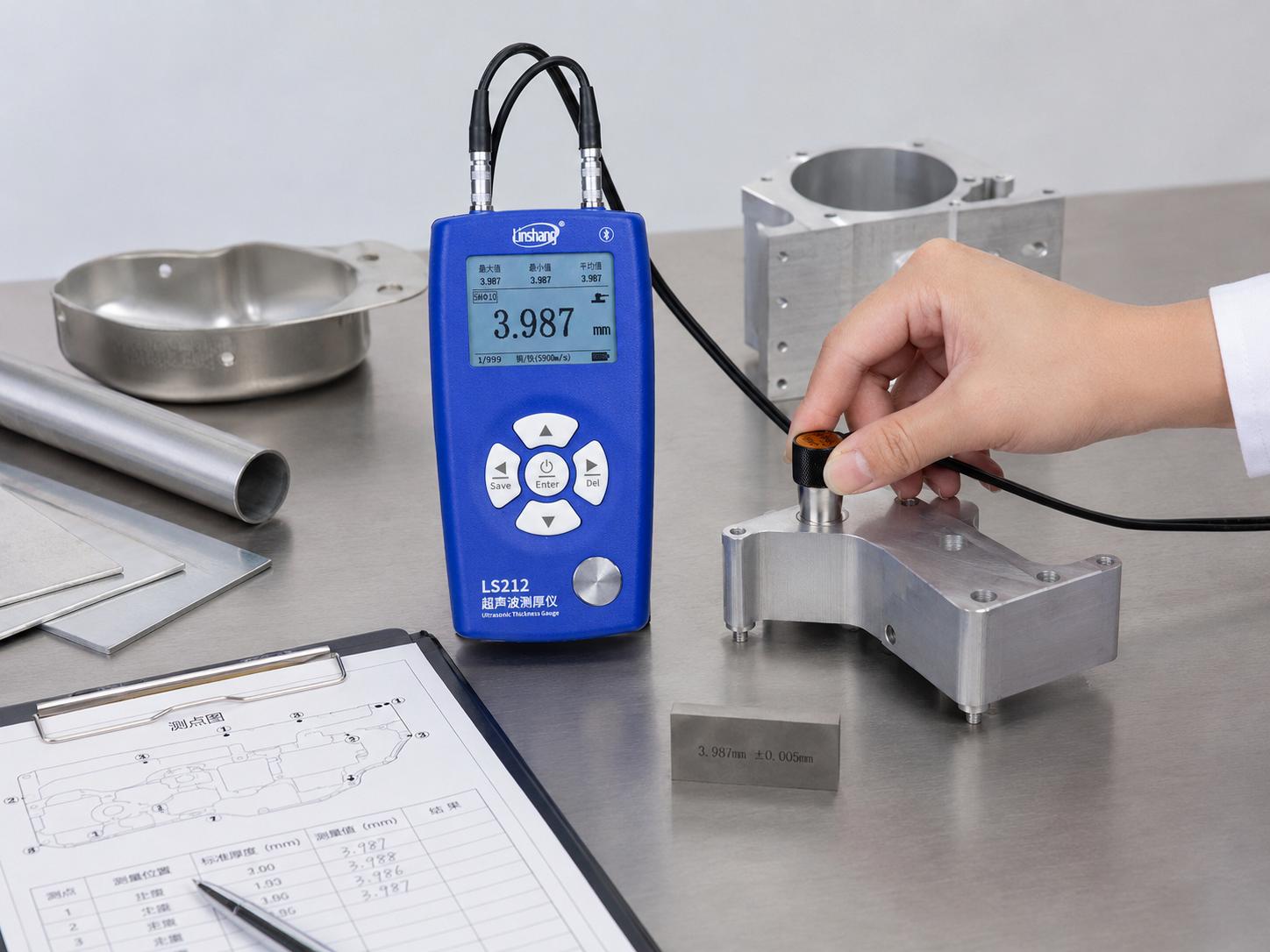

薄壁件超声波测厚选型与现场检测

选择薄壁件测厚仪应核对哪些参数

一、测量下限必须对应材料和探头

不能只看到“最低可测0.8mm”就推断所有薄壁材料都可以稳定测量。测量下限通常与参考材料、探头频率、探头结构、表面质量和平行度有关。根据公开技术参数，林上LS212配置标准探头测量45#钢时，参考范围为0.8—350mm；微径探头用于较小测区时，参考范围为0.75—80mm。实际测量铝合金、不锈钢、塑料或小曲率管件前，应使用具有代表性的样件验证。

二、分辨率和精度不能混为一谈

显示分辨率表示仪器能够显示的最小数字变化，不等于每次测量都达到同样大小的误差。LS212在0.8—10mm量程段采用0.001mm分辨率，在10—100mm段为0.01mm，在100—350mm段为0.1mm。标准探头公开参数中，厚度小于10mm时的示值精度为±0.05mm，厚度不小于10mm时按±0.5%H表示。因此，当图纸公差接近仪器示值误差范围时，需要结合测量不确定度、计量结果和其他方法进行确认。

三、探头接触面积要适合工件

平整薄板可以优先考虑标准探头；电子五金、小型冲压件或窄边区域，可关注微径探头的最小测量区域；铸铁等粗晶材料可能需要低频粗晶探头；高温工件需要使用对应温度范围的探头，并执行温度补偿和接触时间控制。双晶探头有助于发射和接收通道分离，并减少部分杂波影响，但曲率过大、耦合不足或回波重叠时，仍需调整探头方向和测量方法。

四、声速设置和校准方式要便于管理

同一种金属的不同牌号、热处理状态和温度也可能产生声速差异。林上LS212内置多种常见材料声速，并支持通过已知厚度反算或手动设置声速。对批量薄壁件，更稳妥的方式是保留同材质、同工艺状态的代表性样件，先用可靠方法确定其厚度，再建立对应声速。换料、换批次或热处理状态变化后，应重新核查。

五、数据功能应服务于质量追溯

现场测厚不应停留在手写一个最终值。需要批量抽检时，应关注仪器是否支持数据存储、最大值和最小值统计、上下限提示、电脑端导出以及测量记录整理。LS212公开资料中列有数据存储、统计模式、QC模式及数据导出功能，可用于把测点结果与工件编号、批次、测量人员和检测时间对应起来。上下限功能只能按已设定的内部限值提示，不能替代标准和图纸判定。

薄壁件测量前的现场验证流程

正式测量前，先核对仪器和探头是否处于计量有效期，并使用适合的标准块检查示值。随后确认工件材质、温度和表面状态。表面存在油污、疏松氧化层或较粗加工纹时，应在不损伤工件的前提下清洁测区。耦合剂不宜过多，也不能少到无法形成稳定声路。

探头接触工件后，应观察读数是否连续稳定，而不是看到第一个数字就记录。对于薄壁管，探头分割面方向应结合管轴和产品说明进行调整，并在同一圆周或相邻位置重复测量。对于冲压件，应根据成形方向设置网格化测点，重点覆盖圆角、拉深底部、侧壁和过渡区域。

同一位置连续测量值跳动较大时，应先检查耦合、压力、倾斜和表面，再判断是否存在结构或材料问题。不能简单选取最接近图纸要求的一个数字。接近公差边界的结果应由另一名人员复测，必要时使用千分尺、截面法或其他规定方法交叉确认。

计量校准不能写成通过保证

公开产品资料列出了JJF 1126—2004校准规范方向，但企业送检时仍需向计量机构说明使用探头、实际量程、主要校准点和应用材料。不同样机、探头状态和校准范围会形成不同结果，不能仅凭型号推断具体设备一定获得某种结论。涉及航空关键件、承压结构或争议数据时，还应核对相应行业程序和人员要求。

把测量结果纳入质量管理

一份可追溯记录至少应包括工件编号、材料、工艺状态、测点示意图、仪器编号、探头编号、声速、校准核查结果、单次读数、复测值、人员和日期。对于批量产品，可按首件、巡检、末件和异常加严抽检设置频次。发现局部减薄后，不应只判定单点，而应向周边增加测点，确认减薄范围和变化趋势。

薄壁件测厚仪的选型，本质上是把工件条件、检测方法和质量流程匹配起来。林上LS212可作为0.8—350mm参考量程、薄壁段高分辨率和多探头配置的一种候选方案，但最终是否适用，仍需通过代表性样件、现行检验文件和计量状态共同验证。
