玻璃超声波测厚仪应用方案：单面无损检测玻璃厚度的方法与边界

玻璃超声波测厚仪适合解决一类很具体的现场问题：检测人员只能接触玻璃的一面，又不能切割、拆卸或破坏样品，但需要对厚度进行抽查、复核和数据留档。建筑幕墙安装后的玻璃、汽车玻璃半成品、光伏玻璃原片、电子数码盖板以及玻璃深加工工序中的大板，都可能遇到这种情况。

与卡尺、千分尺等需要接触两侧或玻璃边缘的量具不同，超声测厚通过探头向材料内部发射声波，接收玻璃背面的反射信号，再根据声波往返时间和材料声速计算厚度。只要玻璃能够有效传播超声波，背面能够形成稳定回波，便有机会从单面完成无损厚度检测。

不过，“能测玻璃”不等于“所有玻璃结构都能直接测”。玻璃的材质、强化方式、厚度、表面状态、曲率和内部结构都会改变回波。现场使用玻璃超声波测厚仪前，应先确认被测对象是单层实心玻璃，还是夹层、中空、多层复合或带有特殊功能层的制品。

哪些玻璃适合优先采用超声波单面测厚

对于夹层玻璃，声波在玻璃与中间膜界面可能产生多重反射，仪器显示值未必等同于总厚度或某一片玻璃的真实厚度。对于中空玻璃，空气层会中断常规接触式超声传播，通常不能从外侧用普通超声测厚方式直接获得整套结构的总厚度。此类产品应采用与其结构匹配的光学测量、边部测量或专项检测方案。

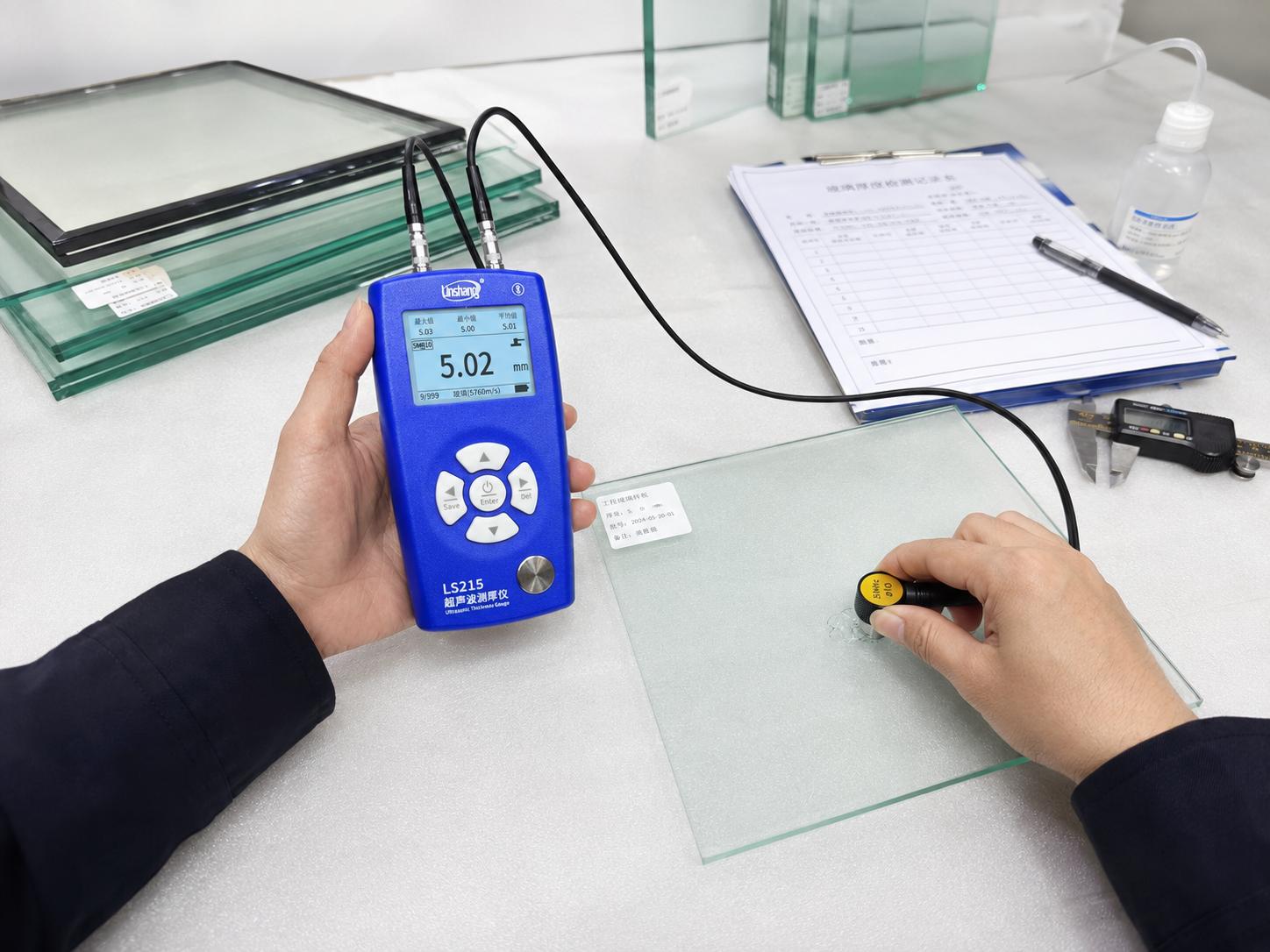

玻璃单面无损厚度检测

声速设置为什么是玻璃测厚的关键步骤

超声测厚计算可简化理解为“厚度等于声速与传播时间的组合结果”。仪器测得的是声波在材料内部往返的时间，如果声速设置偏高，显示厚度通常会随之偏大；声速设置偏低，结果则可能偏小。不同玻璃配方、强化状态和温度条件下，实际声速可能存在差异，因此不能把一个默认值长期套用到所有供应商和所有工艺批次。

较稳妥的做法是保留一块材质、工艺和厚度均有代表性的玻璃留样，先用经过确认的机械量具或实验室方法获得参考厚度，再用超声仪器反测声速。进入批量检测前，可在留样上重复测量若干次，确认读数稳定后再锁定声速参数。更换玻璃类型、供应商、强化工艺或探头后，应重新验证。

林上LS215内置多种常见材料声速，也支持通过已知厚度反测声速或手动设置声速。对普通玻璃批次检测而言，内置值适合用作初始设置；涉及企业质量判定时，仍建议使用同材质已知厚度样品进行确认，而不是只凭材料名称直接调用预设值。

耦合、探头姿态和测点位置会造成哪些误差

空气会明显阻碍超声波从探头进入玻璃，因此探头和玻璃之间需要薄而连续的耦合层。耦合剂过少时，屏幕可能无法形成稳定读数；用量过多、探头反复滑动或压力变化较大时，也可能造成测点偏移。对镀膜玻璃、洁净玻璃和显示盖板，应先确认耦合剂不会污染、腐蚀或划伤表面，并在检测后按工艺要求清洁。

探头应尽量垂直接触被测面。玻璃背面若与测试面不平行，回波可能偏离探头，表现为数值跳动、偶尔出值或完全没有读数。曲面汽车玻璃、灯具玻璃及弧形装饰玻璃更容易出现这一问题，需要选择更小接触面的探头，并在同一测点轻微调整姿态，寻找稳定回波，而不是记录最先出现的一个数字。

林上LS215可搭配标准探头、微径探头、粗晶探头和高温探头。玻璃常规平面检测通常先从标准探头开始；小尺寸、窄边或曲面区域可评估微径探头。探头的选择应以有效接触面积、回波稳定性和经过验证的重复性为依据，不应仅根据量程大小判断。

1—320mm量程应怎样正确理解

LS215当前参数表列出的标准探头标称范围为1—320mm，该数据以45#钢测试条件表述；主机在1—100mm区间的显示分辨率为0.01mm，在100—320mm区间为0.1mm。玻璃的声衰减、声速和界面状态与45#钢不同，所以具体玻璃能否覆盖相同范围，需要通过实际样品验证。

显示分辨率也不等于整个检测系统在任何工况下都能达到相同的测量准确度。最终结果还受到仪器示值误差、探头状态、标准块、声速、温度、耦合、人员操作、玻璃表面和背面平行度影响。企业制定内控公差时，应结合计量结果、测量重复性和产品允许偏差设置，不能直接把0.01mm作为所有玻璃的判定误差。

从单次读数转向批次质量管理

玻璃生产和深加工更需要的是一组可追溯数据，而不是一个孤立数值。建议按订单号、供应商、炉次、班次、玻璃规格和工艺状态建立检测任务。大板可设置四角、边部和中心测点；曲面件应记录测点示意；出现异常值时，先清洁表面、重新耦合、调整探头并复测，再决定是否使用其他方法确认。

LS215主机可保存999笔数据，并提供统计模式和QC检测模式。统计模式可以查看当前数据的最大值、最小值和平均值，适合观察同一块玻璃或同一批次的离散情况；QC模式可依据企业设定的上下限进行现场提示。上下限应来自图纸、合同、现行产品标准或经过批准的企业检验规范，不能由仪器自行决定。

需要建立电子质量记录时，可通过手机APP或PC软件整理、导出检测数据。林上相关软件功能更适合用于批次记录、复测对比和内部追溯。导出的厚度值还应与样品编号、测点、声速、探头型号、仪器序列号、校准状态和操作人员关联，否则只有一列数字，后续仍难以复盘。

标准方法、现场测量与合格判定的关系

超声测厚可参考GB/T 11344《无损检测 超声测厚》的方法方向，仪器计量可结合JJF 1126《超声波测厚仪校准规范》。不同玻璃产品还可能分别涉及平板玻璃、建筑安全玻璃、机动车玻璃、光伏玻璃以及企业产品图纸。具体标准版本和适用条款应以检测当日的现行正式文本为准。

玻璃厚度只是产品质量的一项指标。建筑幕墙玻璃还需关注安全类型、构造、尺寸、外观和工程设计要求；汽车玻璃还需考察光学和安全性能；光伏玻璃还涉及透光、外观、耐久和组件要求；钢化玻璃则不能仅凭厚度判断其钢化程度。玻璃超声波测厚仪适合作为来料抽检、过程巡检、成品复核和送检前内部检查工具，但不能替代完整的产品标准试验。

建立可靠方案的重点，是先识别玻璃结构，再确认声速和探头，固定抽样与测点，最后把原始数据、复测结果和计量状态纳入质量档案。这样，单面无损测得的厚度值才真正能够服务于工艺调整、异常追踪和批次管理。
