林上LS213塑料超声波测厚仪：塑料管材、板材与注塑件单侧无损检测方案

塑料超声波测厚仪主要解决一个现场难题：当质检人员只能接触塑料制品的一侧，或者不适合切开成品时，怎样快速判断局部壁厚是否存在明显波动。塑料管材已经安装在设备上、汽车内饰件背面被加强结构遮挡、吹塑容器不允许破坏取样，这些场景都很难直接使用卡尺或千分尺完成两面接触测量。此时，可通过超声脉冲在材料内部传播并从背面反射的时间，结合材料声速计算厚度。

但塑料检测不能简单理解为“探头一放就得到标准厚度”。不同树脂、填料比例、发泡状态、加工取向和温度都会影响声速及回波强度。同为聚乙烯或聚丙烯，管材专用料、再生料、阻燃改性料和玻纤增强料的声学表现可能不同。可靠的检测方案必须从材料确认、声速校正、测点设计和数据复核开始。

塑料制品厚度检测通常关注哪些位置

测点设计要服务于工艺分析。管材只测一个点，无法判断圆周方向的偏心；板材只测中心，容易漏掉边缘厚度变化；吹塑容器只测平直侧壁，也可能忽略肩部和底角的薄弱区域。企业应根据模具结构、流动方向、拉伸方向和历史异常位置制作测点图，并为每个测点分配固定编号。

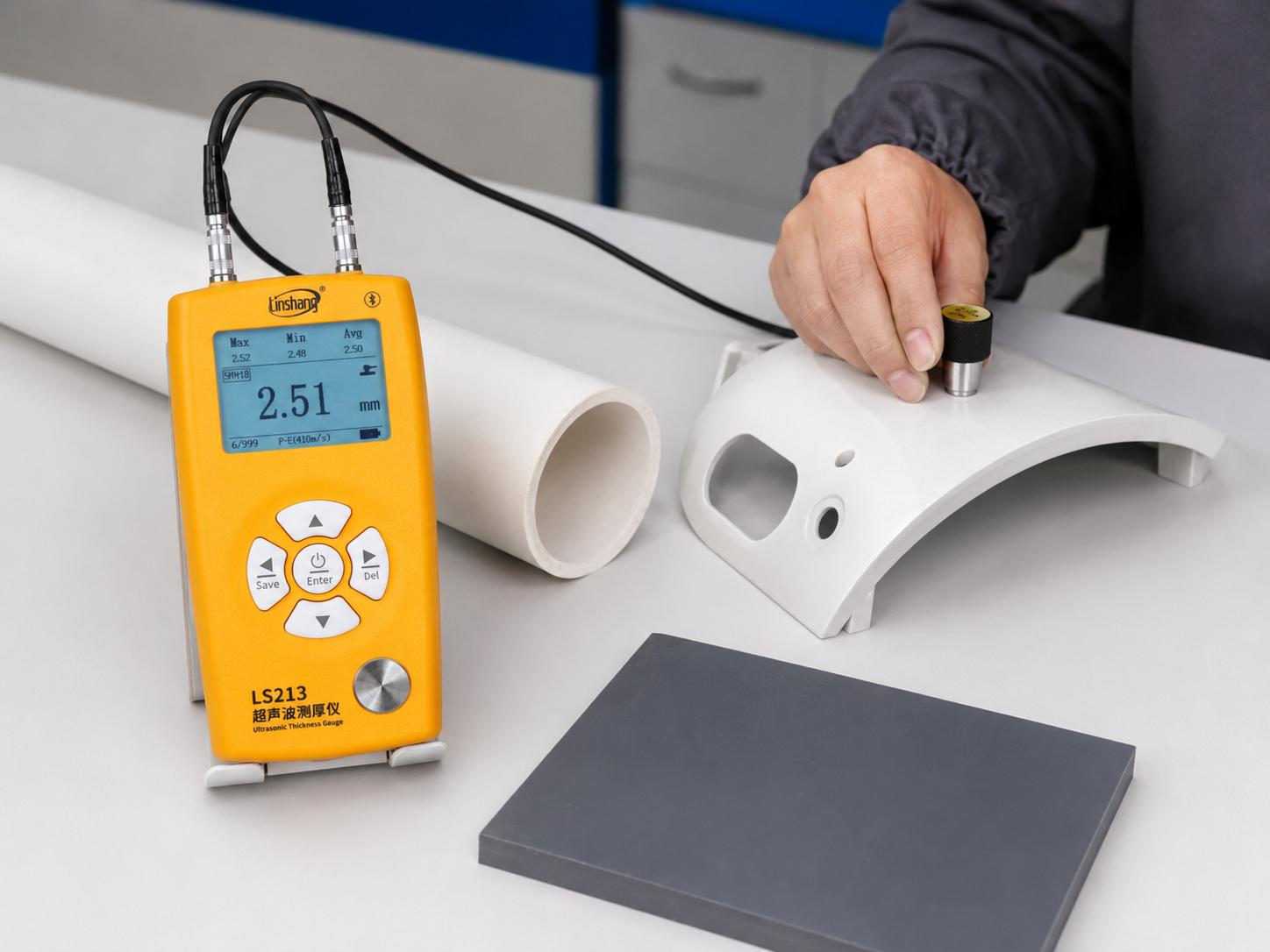

塑料管材单侧壁厚检测

超声测厚前，先解决材料声速问题

超声测厚的计算基础是传播时间和材料声速。内置材料声速可以帮助操作人员快速建立初始设置，但在正式批量检测前，更稳妥的方式是选择与待测件材质、配方和工艺状态一致的代表样，在可以使用机械量具的位置取得已知厚度，再由仪器反算声速。对于含玻纤、矿粉、增塑剂或再生料的塑料，尤其不宜只凭材料名称直接套用通用声速。

林上LS213提供按材料选择、按已知厚度校正和手动输入声速等设置方式。实际管理中，可以按“材料牌号—供应商—配方版本—工艺状态”建立声速记录。例如，同一型号产品更换原料供应商、调整玻纤比例或改变成型温度后，应使用代表样重新确认，而不是继续沿用历史参数。

量程和分辨率应怎样理解

LS213配标准探头时，产品文件给出的标称测量范围为0.8—350mm，该参数基于45号钢条件。主机在0.8—100mm区间分辨率为0.01mm，在100—350mm区间为0.1mm。对于塑料制品，实际可测上限和下限取决于声衰减、厚度、曲率、表面状态和底面回波，因此不能直接把钢材量程等同于每一种塑料的有效范围。

如果检测对象是平整的实壁塑料板、规则管材或结构较简单的注塑壳体，通常更容易获得稳定回波。发泡塑料、多孔结构、蜂窝夹层、明显分层复合件和内部含大量气泡的材料可能产生散射或多重界面反射，不宜只依据数字式厚度值作质量判定。对于复杂产品，建议先进行样品可测性验证。

一套可落地的塑料无损测厚流程

1. 确认检测对象和检验依据

记录产品名称、材料牌号、规格、批次、模穴或生产线编号，同时核对产品图纸、企业内控公差和适用产品标准。对于塑料管道，尺寸符合性检验还应结合现行塑料管道尺寸测定标准及具体管材标准，不能用现场超声检测自动替代规定方法。

2. 建立参考校正

开机后进行参考校正，确认探头、耦合剂和仪器状态正常。随后使用同材质、已知厚度的代表样校正声速。若代表样厚度与实际产品差异过大，应增加不同厚度点验证线性和重复性。

3. 处理测量表面

清理灰尘、脱模剂、油污和松散附着物，在测点处施加适量耦合剂。探头应完整落在测量区域，避免边缘悬空。测量曲面时，要保持探头分割面方向与曲率轴线相匹配，并减少探头在表面反复滑动。

4. 重复测量并识别异常

每个关键点不宜只读取一次。可在同一点重新耦合并重复测量，观察数据是否稳定。遇到突然偏低、偏高或跳变的读数，应检查声速、耦合状态、探头位置、表面曲率和背面结构，再决定是否加密测点。

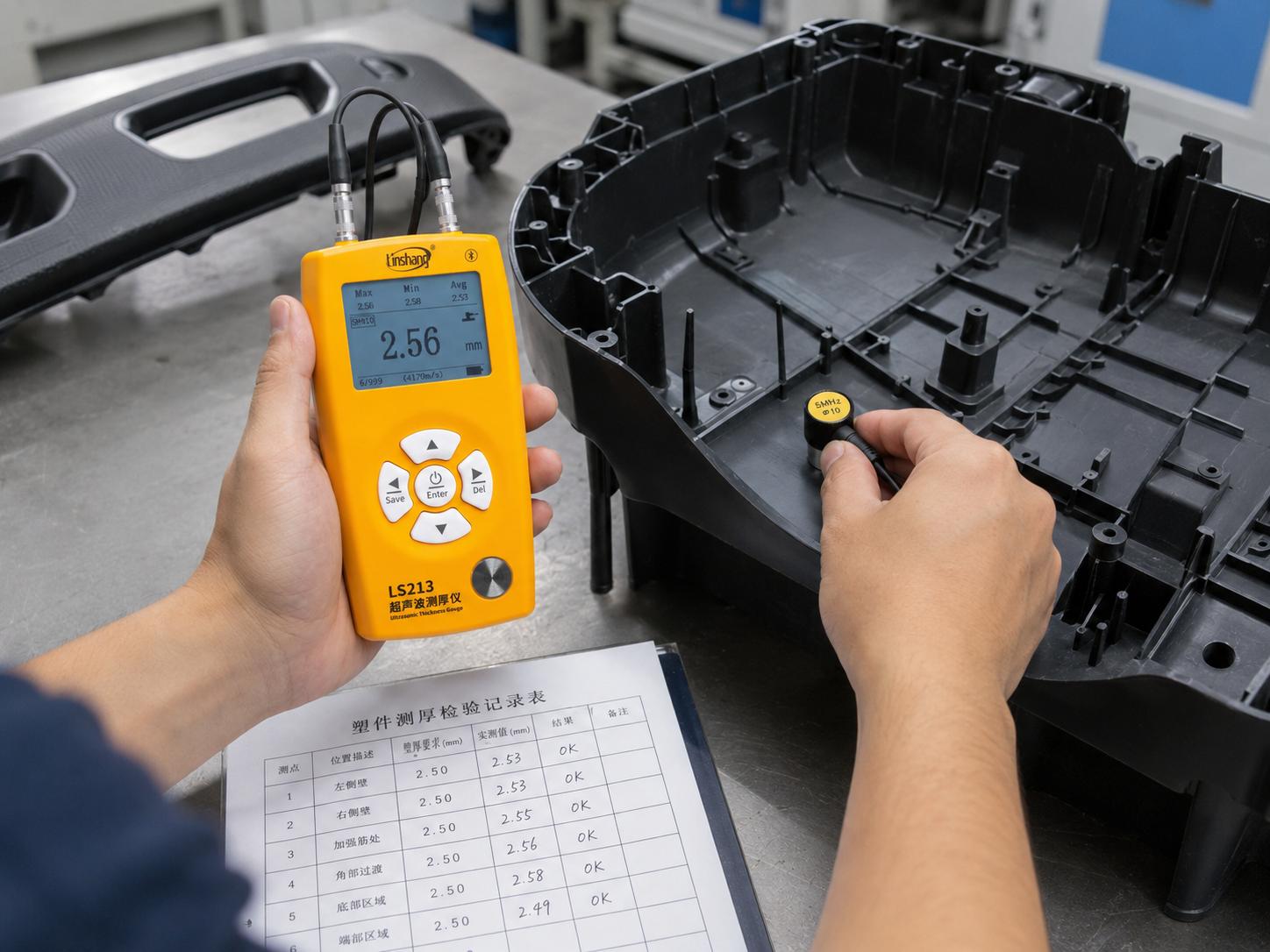

注塑件壁厚测点复核

QC模式和统计模式怎样进入质量流程

在首件确认或生产巡检中，可依据图纸公差或企业检验规范设置上下限，使用QC模式对测点进行快速提示。需要注意，PASS或NG只是对当前设定限值和当前测量条件的比较，并不自动代表产品满足全部性能标准。上下限应由质量部门根据有效文件维护，并保留版本记录。

统计模式适合观察一组数据的最大值、最小值和平均值。例如，管材圆周多点测量可以关注极差，板材网格测量可以观察中心与边缘趋势，吹塑容器可按肩部、侧壁和底部分组。相比只保存一个平均值，保留全部原始测点更有利于追查局部薄弱区域。

LS213主机可保存999笔数据，也可连接APP或PC软件进行分组、统计和导出。企业可以把产品编号、测点编号和厚度记录对应起来，再将导出的数据纳入首检记录、巡检表或客诉复核报告。林上提供的数据功能更适合承担现场记录和趋势管理工作，而最终合格判定仍应服从企业质量文件。

哪些因素最容易造成塑料测厚偏差

塑料超声波测厚仪的合理定位

林上LS213适合配置在来料确认、挤出或成型过程巡检、首件复核、成品抽检、客诉件检查及数据追溯环节。其价值不只是显示一个厚度数字，而是帮助质检人员在不破坏样件的前提下，对关键区域进行重复测量、上下限筛查和批次统计。

对于标准符合性报告、第三方检测和争议仲裁，应优先核对现行标准规定的试样状态、测量方法、抽样数量和量值溯源要求。企业可把塑料超声波测厚仪作为快速筛查和内部质量控制工具，并通过机械量具、切片测量或其他实验室方法定期验证。这样，林上LS213的量程、统计和数据导出功能才能真正进入稳定、可复核的质量管理流程。
